Федеральное государственное унитарное

предприятие

’’Всероссийский

научно-исследовательский институт

метрологической службы”

внии^с

119361. Москва, ул Озерная. 46

Тел : (095)437 5577                  Факс:(095)437 5666

E-mail: Office@. vnums.ru       Office.vniims@g23.relcom.ru

httpAwww.vnums.ru

УТВЕРЖДАЮ

ГУП «ВНИИМС»

В.Н. Яншин

2-    2015 г.

Пикоамперметры Keithley 6485

МЕТОДИКА ПОВЕРКИ KI-6485-2015 4.p.Gl4QA-l5

Начальник НПО метрологического обеспечения электрических измерений ФГУП «ВНИИМС»

Заместитель генерального директора ЗАО «АКТИ-Мастер» по метрологии

г. Москва

2015 г.

Настоящая методика поверки распространяется на пикоамперметры Keithley 6485 (далее - приборы), и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

1

Внешний осмотр

6.1

да

да

2

Подготовка к поверке

6.2

да

да

3

Опробование и идентификация

7.2

да

да

4

Определение погрешности измерения силы тока на пределах от 20 цА до 20 mA

7.3

да

да

5

Определение погрешности измерения силы тока на пределах от 2 nA до 2 цА

7.4

да

да

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Для поверки рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средства поверки

Номер пункта

Требуемые технические характеристики

Рекомендуемый тип средства поверки и его технические характеристики

1

калибратор постоянного тока

7.3

относительная погрешность воспроизведения силы тока 20 и 200 /хА; 2 и 20 mA не более ± 3,5-10'4

калибратор многофункциональный Fluke 5720А

относительная погрешность воспроизведения силы постоянного тока

20 /хА не более ± 3,4-1 О'4

200 /хА не более ± 7-10'5

2; 20 mA не более ± 4-10’5

2

калибратор постоянного напряжения

7.4

относительная погрешность воспроизведения напряжения

2; 20; 200 V

не более ± 1-10'4

калибратор многофункциональный Fluke 5720А

относительная погрешность воспроизведения постоянного напряжения 2; 20; 200 V не более ± 5.4-10'6

3

меры электрического сопротивления

7.4

номинальные значения

100 МП, 1 GH; относительная погрешность сопротивления

не более ± 3-10'4

мера электрического сопротивления Р4033 номинальное значение 100 МП, класс точности 0,005;

катушка электрического сопротивления Р4030-М1

номинальное значение 1 GH, класс точности 0,01

  • 2.2 Вместо указанных в таблице 2 средств поверки разрешается применять другие аналогичные средства поверки, обеспечивающие требуемые технические характеристики.

ПРИМЕЧАНИЕ: Для выполнения операции 7.4 рекомендуется использовать набор эталонных мер сопротивления и емкости JW Solutions 5156DR (резисторы с номинальными значениями 100 MQ и 1 GQ, относительная погрешность определения действительных значений сопротивления не более ± 3-10'4). Данный набор сконструирован специально для работы с приборами Keithley на малых токах и позволяет минимизировать негативные эффекты, связанные с качеством экранирования измерительной цепи.

  • 2.3 Применяемые средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица, имеющие высшее или среднетехническое образование, и практический опыт в области электрических измерений.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 4.2 Во избежание несчастного случая и для предупреждения повреждения прибора и поверочного оборудования необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью сетевых кабелей, предназначенных для данного оборудования;

  • - заземление оборудования должно производиться посредством заземляющего контакта сетевого кабеля;

  • - запрещается производить подсоединение кабелей к контактам оборудования или отсоединение от них, когда на вход прибора подается сигнал;

  • - запрещается работать с прибором при обнаружении его явного повреждения.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура воздуха (23 ± 5) °C;

  • - относительная влажность воздуха от 30 до 70 %;

  • - атмосферное давление от 84 до 106.7 kPa.

  • 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра проверяются:

  • - чистота и исправность разъемов прибора;

  • - отсутствие механических повреждений корпуса прибора;

  • - комплектность прибора согласно эксплуатационной документации.

  • 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации модуля, его следует направить в сервисный центр для проведения ремонта.

6.2 Подготовка к поверке
  • 6.2.1 Перед началом выполнения операций необходимо изучить руководство по эксплуатации прибора, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2.2 До начала операций поверки выдержать прибор и средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

Минимальное время прогрева прибора 60 min.

  • 6.2.3 Перед выполнением операций поверки произвести начальную установку поверяемого прибора, для чего нажать клавишу [SETАР], клавишами RANGE выбрать FACT, нажать [ENTER],

  • 6.2.4 Выполнить компенсацию смещения напряжения на входе прибора:

  • 1) Нажать клавишу [MENU], клавишами RANGE выбрать CAL, [ENTER],

На дисплее появится сообщение {CAL:VOFFSET}.

  • 2) Нажать [ENTER],

На дисплее появится сообщение {INPUT САР}.

  • 3) Установить короткозамыкатель САР-18 из комплекта прибора на разъем “INPUT”.

  • 4) Нажать клавишу [ENTER] и дождаться завершения процедуры компенсации.

  • 5) Нажать клавишу [EXIT],

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Общие указания по проведению поверки

В процессе выполнения операций результаты измерений заносятся в протокол поверки. Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах настоящего раздела документа. При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате прибор следует направить в сервисный центр для проведения регулировки и/или ремонта.

7.2 Опробование и идентификация
  • 7.2.1 Выключить прибор и повторно включить его.

После включения должна осуществиться процедура автоматического тестирования, по завершении которой прибор будет готов к работе. В процессе выполнения автоматического тестирования не должно появиться сообщений об ошибках.

Записать результаты автоматического тестирования в таблицу 7.2.

  • 7.2.2 Проверить идентификацию серийного номера прибора и версии установленного на нем программного обеспечения, для чего нажать клавишу [MENU], выбрать SNUM.

На дисплее должны отобразиться серийный номер прибора и обозначение версии программного обеспечения.

Записать результаты идентификации в таблицу 7.2.

Выйти из меню нажатием клавиши [EXIT].

Таблица 7.2. Опробование и идентификация

Операция

Результат проверки

Критерий проверки

автоматическое тестирование

нет сообщений об ошибках

идентификация

правильный серийный номер

номер версии ПО В02 и выше

KI-6485-2015. 30.07.2015

стр.4 из 7

7.3 Определение погрешности измерения силы тока на пределах от 20 рА до 20 mA
  • 7.3.1 Временно выключить питание прибора и калибратора для выполнения соединений.

  • 7.3.2 Используя адаптер BNC-banana(2m), соединить при помощи кабеля BNC из комплекта прибора токовые выходы калибратора с входом “INPUT” прибора, соблюдая полярность.

  • 7.3.3 Включить питание прибора и калибратора.

Установить на калибраторе режим источника постоянного тока.

  • 7.3.4 Выполнить компенсацию смещения нуля на приборе следующим образом:

  • 1) Установить на приборе предел измерения 20 рА.

  • 2) Включить функцию “Zero check” нажатием клавиши [ZCHK],

  • 3) Установить на калибраторе силу тока 0.0000 рА и активировать его выход.

  • 4) Включить функцию “Zero correct” нажатием клавиши [ZCORJ.

  • 5) Нажать клавишу [ZCHK] для отключения функции “Zero check”.

  • 7.3.5 Устанавливать на приборе пределы измерения (RANGE), и на калибраторе значения силы тока, указанные в столбцах 1 и 2 таблицы 7.3.

Записывать в столбец 4 таблицы 7.3 измеряемые прибором значения силы тока.

Таблица 7.3 - Погрешность измерения силы тока на пределах от 20 рА до 20 mA

Предел измерения

Установленное на калибраторе значение

Нижний предел допускаемых значений

Измеренное значение

Верхний предел допускаемых значений

1

2

3

4

5

20 рА

0 рА

-00.0010

+ 00.0010

+ 20 рА

+ 19.9790

+ 20.0210

-20рА

-20.0210

- 19.9790

200 рА

0 рА

-000.010

+ 000.010

+ 200 рА

+ 199.790

+ 200.210

- 200 рА

-200.210

- 199.790

2 mA

0 mA

-0.00010

+ 0.00010

+ 2 mA

+ 1.99790

+ 2.00210

- 2 mA

-2.00210

- 1.99790

20 mA

0 mA

-00.0010

+ 00.0010

+ 20 mA

+ 19.9790

+ 20.0210

- 20 mA

-20.0210

- 19.9790

  • 7.3.6 Отключить выход калибратора.

7.4 Определение погрешности измерения силы тока на пределах от 2 nA до 2 рА

ПРЕДВАРИТЕЛЬНЫЕ ЗАМЕЧАНИЯ:

Описанная ниже процедура дана для использования набора мер сопротивления и емкости JW Solutions 5156DR (резисторы с номиналами 100 MQ и 1 GQ).

При использовании мер сопротивления, указанных в таблице 2, операция выполняется аналогичным образом, при этом следует надлежащим образом выполнить экранирование измерительной цепи.

  • 7.4.1 Временно выключить питание прибора и калибратора для выполнения соединений.

    KI-6485-2015. 30.07.2015

    стр. 5 из 7

  • 7.4.2 Выполнить соединения прибора с калибратором с резистором “1 GQ” набора 5156DR, как показано на рисунке 7.4:

  • - используя адаптер BNC-banana(2m), соблюдая полярность, соединить кабелем BNC из комплекта прибора выходы напряжения калибратора с разъемом резистора набора 5156DR;

  • - используя адаптер BNC-Triax (Keithley 237-BNC-TRX или аналогичный), соединить триаксиальным кабелем вход прибора с разъемом “OUTPUT” набора 5156DR.

    DC Voltage Calibrator

    Low-noise Coax Cable

BNC-to-dual Banana Plug Adapter

Model 6485 Picoammeter

Connect Cable Shield to

Output LO

BNC-to-Triax

Adapter on INPUT

о

о

□ □□о

О

о

о

о

о

ООО

о

о

о

ООО

о

о

о

о

о

ООО

о

о

о

О !---~i

С~1

о

CD l ) t ) О

Triax Cable (Supplied with Model 5156)

lOGO

kxiMii

Model 5156 Calibration Standard

Note: Connect Calibrator to

10ОМП or 1GQ Resistor Link Shield and Chassis

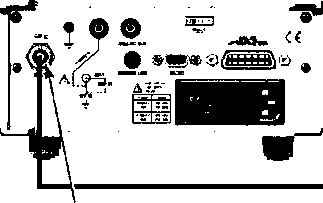

Рисунок 7.4 - Схема соединений для измерений на пределах от 2 nA до 2 цА

  • 7.4.3 Закоротить перемычкой клеммы “SHIELD” и “CHASSIS” набора 5156DR.

  • 7.4.4 Включить питание прибора и калибратора.

Установить на калибраторе режим источника постоянного напряжения.

  • 7.4.5 Выполнить компенсацию смещения нуля на приборе следующим образом:

  • 1) Установить на приборе предел измерения 2 nA.

  • 2) Включить функцию “Zero check” нажатием клавиши [ZCHK],

  • 3) Установить на калибраторе напряжение 0.0000 mV и активировать его выход.

  • 4) Включить функцию “Zero correct” нажатием клавиши [ZCOR].

  • 5) Нажать клавишу [ZCHK] для отключения функции “Zero check”.

  • 7.4.6 Установить на калибраторе значение напряжения, рассчитанное по формуле

U = U0-(Ract/R0), где

U0 - номинальное значение напряжения, указанное в столбце 2 таблицы 7.4, R0 - номинальное значение сопротивления, указанное в столбце 3 таблицы 7.4, Ract - действительное значение, указанное в протоколе поверки набора 5156DR.

  • 7.4.7 Записать отсчет силы тока на приборе в столбец 5 таблицы 7.4.

  • 7.4.8 Отключить выход калибратора.

  • 7.4.9 Пересоединить кабель BNC на разъем “100 MQ” набора 5156DR.

  • 7.4.10 Выполнить действия по пунктам 7.4.6, 7.4.7 для остальных пределов измерения прибора в соответствии с таблицей 7.4.

Таблица 7.4 - Погрешность измерения силы тока на пределах от 2 nA до 2 цА

Предел измерения

Номинальное напряжение U0 калибратора

Номинальное значение R0 меры сопротивления

Нижний предел допускаемых значений

Измеренное значение

Верхний предел допускаемых значений

1

2

3

4

5

6

2 nA

2 V

1 GQ

- 0.00040

+ 0.00040

+ 1.99160

+ 2.00840

- 2.00840

-1.99160

20 nA

2 V

100 MQ

-00.0010

+ 00.0010

+ 19.9190

+ 20.0810

-20.0810

-19.9190

200 nA

20 V

100 MQ

-000.010

+ 000.010

+ 199.590

+ 200.410

-200.410

- 199.590

2 цА

200 V

100 MQ

-0.00010

+ 0.00010

+ 1.99690

+ 2.00310

-2.00310

- 1.99690

  • 7.4.11 Отключить выход калибратора, выключить питание прибора и калибратора, отсоединить кабели и адаптеры.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Протокол поверки

При выполнении операций поверки оформляется протокол в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки

  • - наименование и обозначение поверенного средства измерения;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке эталонных средств измерений, сведения об их последней поверке;

  • - температура и относительная влажность воздуха в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты определения метрологических характеристик по форме таблиц раздела 7.

8.2 Свидетельство о поверке

При положительных результатах поверки выдается свидетельство о поверке в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

Поверительное клеймо наносится в соответствии с ПР 50.2.007-2001.

8.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с ПР 50.2.006-94 с изменением № 1 от 26.11.2001.

KI-6485-2015. 30.07.2015

стр, 7 из 7
