Стандарт «Микрометры с ценой деления 0,01 мм, модель 1003» (287-88)
Из Выпуска 90 1990 г.
МИКРОМЕТРЫ С ЦЕНОЙ ДЕЛЕНИЯ 0,01 мм, МОДЕЛЬ 1003
Внесены в Государственный реестр под № 287—88 Взамен № 287—79
Утверждены Государственным комитетом СССР по стандартам 1 ноября 1988 г.
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Микрометры с ценой деления 0,01 мм, модель 1003, предназначены для измерения наружных размеров изделий; выпускаются по ТУ 2.034-26—88.
Микрометры применяются в машиностроении.
ОПИСАНИЕ

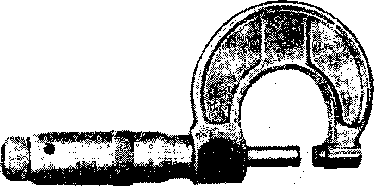

Микрометр, модель 1003, выпускается в восьми исполнениях в зависимости от класса точности и диапазона измерения. Микрометр состоит из скобы с запрессованными в нее пяткой и стеблем. В резьбовой части стебля перемещается микровинт. Измерительные поверхности пятки и микровинта оснащены твердым сплавом. Отсчет ведется по штрихам шкалы, нанесенной на барабан и стебель микрометра. Микрометр имеет износостойкое композиционное покрытие на резьбовой части микровинта, что позволяет повысить показатель средней наработки на отказ.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Цена деления 0,01 мм.
Тип микрометра МК-
Установленная безотказная наработка должна составлять не менее 30000 условных измерений.
Диапазоны измерения, предел допускаемой погрешности, номинальный размер установочной меры, габаритные размеры и значения массы приведены в табл. 1.
Таблица 1
|
Диапазоны измерении, мм |
Предел допускаемой погрешности, мм, для класса точности |
Номинальный размер установочной меры, мм |
Габаритные размеры, мм |
Масса, кг | |
|
1 |
3 | ||||
|
0—25 |
±2 |
140x72X26 |
0,32 | ||
|
5—50 |
±2,5 |
±0,4 |
25 |
I65X <5,4 26 |
0,47 |
|
50—75 |
±2,5 |
50 |
200x90x26 |
0,5 | |
|
75-100 |
±2,5 |
75 |
220X110X26 |
0,6 | |
КОМПЛЕКТНОСТЬ
Комплектность микрометра должна соответствовать данным, приведенным в табл. 2.
Т а б л и ц а 2
|
Обозначение |
Наименование |
Количество | |||||||
|
Моде л |
ь 1003 | ||||||||
|
- | -1 | с| —3 |
1 -т |
1 -4 -7 | |||||||
|
1003.0 00.0.00 -01 —02 -03 —04 —05 -06 —07 |
Микрометр МК25—1 Микрометр МК25—2 Микрометр МК50—1 Микрометр МК50—2 Микрометр МК75—1 Микрометр МК75—2 Микрометр МК100—1 Микрометр МК100—2 |
1 |
1 |
J |
1 |
1 |
1 |
1 |
1 |
|
Принадлежности | |||||||||
|
102.0.00 0.03 131.0 00.0.02 102.9.91 000 102.9 92.0.00
|
Установочная мера Ключ Футляр Футляр Футляр Футляр |
1 1 |
1 1 |
1 1 t |
1 1 ! |
1 1 1 |
1 1 1 |
1 i 1 |
1 1 1 |
|
Документы | |||||||||
|
1003.0.00.0.ООПС |
Паспорт |
1 |
1 |
1 |
1 |
1 |
1 |
1 | |
ПОВЕРКА
Поверка микрометров мод. 1003 производится в соответствии с методикой МИ 782—85.
Испытания проводила государственная комиссия. Результаты испытаний рассматривало НПО тВНИИМ им. Д. И. Менделеева».
Изготовитель — Министерство станкостроительной л инструментальной промышленности СССР.
