Методика поверки «ГСОЕИ. Устройства синхронизации времени УСВ-2» (651-21-009 МП)

Методика поверки

Тип документа

ГСОЕИ. Устройства синхронизации времени УСВ-2

Наименование

651-21-009 МП

Обозначение документа

ВНИИФТРИ

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



СОГЛАСОВАНО

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

Государственная система обеспечения единства измерений

Устройства синхронизации времени У СВ-2

Методика поверки

651-21-009 МП

р.п. Менделеево 2021 г.

СОДЕРЖАНИЕ 1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверок устройств синхронизации времени УСВ-2 (далее - УСВ-2), изготавливаемых ООО Завод «Промприбор», г. Владимир, при выпуске, в эксплуатации, а также после хранения и ремонта.

Интервал между поверками 4 (четыре) года.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

да

да

2 Опробование

8.2

да

да

3 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам спутниковых навигационных систем (далее -СНС) ГЛОНАСС/GPS

8.3

да

да

4 Определение абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы за 1 сутки

8.4

да

да

  • 2.1 Не допускается проведение поверки меньшего числа измеряемых величин.

  • 2.2 При получении отрицательных результатов поверки по любому пункту таблицы 1 УСВ-2 бракуются.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки применяют средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Номер пункта методики поверки

диапазон измерений

погрешность

Источник первичный точного времени

Номинальное значение частоты выходного сигнала 1 Гц

Пределы допускаемой абсолютной погрешности    синхронизации

шкалы времени выходного сигнала частотой 1 Гц (1PPS) относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±1 мкс

УКУС-ПИ 02ДМ

8.3, 8.4

Продолжение таблицы 2

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Номер пункта методики поверки

диапазон измерений

погрешность

Частотомер универсальный

Диапазон измеряемых   интервалов

времени от 5 нс до Ю6 с,

Пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс для интервалов времени не более 100 мкс, ±5 мкс для интервалов времени не более 1 с

CNT-90

8.3, 8.3

Осциллограф цифровой

Полоса пропускания 300 МГц

Пределы допускаемой относительной погрешности коэффициента отклонения

±1,5%

DPO3032A

8.2

ПЭВМ

ОС Windows ХР, 7, 10, ОЗУ - не ниже 128 Мбайт, сетевая плата, web-браузер, наличие Интернета.

Вспомогательное средство

8.2

  • 3.2 Допускается использование других средств измерений, обеспечивающих определение метрологических характеристик поверяемых УСВ-2 с требуемой точностью.

  • 3.3 Применяемые средства измерений должны быть утверждённого типа, исправны и иметь действующие свидетельства о поверке.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица с высшим или средним техническим образованием, имеющие квалификацию поверителя в области радиочастотных измерений, квалификационную группу по электробезопасности не ниже третьей с правом работы с электроустановками напряжением до 1000 В.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, регламентированные в ГОСТ 12.2.091-2012.

6 УСЛОВИЯ ПОВЕРКИ

6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха

  • - относительная влажность воздуха, не более

  • - напряжение питания переменного тока

  • - частота переменного тока

от 15 до 25 °C;

80 %;

от 198 до 242 В; от 49,5 до 50,5 Гц.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Подготовить УСВ-2 к работе в соответствии с руководством по его эксплуатации (далее - РЭ), средства поверки - в соответствии с их эксплуатационной документацией.

  • 7.2 Перед поверкой УСВ-2 убедиться, что условия эксплуатации соответствуют указанным в РЭ.

  • 7.3 Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемых УСВ-2;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки;

  • - заземлить (если это необходимо) на общую точку заземления средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в эксплуатационной документации).

  • 8 ПРОВЕДЕНИЕ ПОВЕРКИ

8.1 Внешний осмотр
  • 8.1.1 Произвести внешний осмотр УСВ-2, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность УСВ-2.

  • 8.1.2 При проведении внешнего осмотра проверить отсутствие механических повреждений и ослабления элементов, четкость фиксации их положения, чёткость обозначений, чистоту и исправность разъёмов и гнёзд.

8.1.3. УСВ-2, имеющие дефекты (механические повреждения, влияющие на работоспособность), бракуют.

8.2 Опробование
  • 8.2.1 Опробование проводить в соответствии с разделом 8 «Подготовка к работе» и разделом 9 «Порядок работы» РЭ.

При первом запуске УСВ-2 при помощи клавиатуры необходимо установить текущую дату, время (можно приблизительное, но с точностью не менее 25 минут) и пароль оператора. По умолчанию пароль оператора «001234».

  • 8.2.2 Включить и прогреть осциллограф цифровой DPO3032A в течении 30 минут.

С помощью осциллографа проверить наличие импульсного сигнала 1 Гц на выходе разъема «1 Гц» УСВ-2. При подключении кабеля использовать согласующую нагрузку 10 кОм.

  • 8.2.3 На ПЭВМ настроить текущее время и дату. Для этого в разделе «дата и время» нажать вкладку «время по Интернету», далее нажать «Изменить параметры». В графе «Синхронизировать с сервером времени в Интернете» ввести адрес NTP сервера из таблицы 3 исходя из территориальной близости к месту нахождения. Нажать «обновить сейчас», убедится в том, что время было успешно синхронизировано (отобразится соответствующая запись). Пример успешной синхронизации текущего времени ПЭВМ приведен на рисунке 1.

  • 8.2.4 Убедится, что текущее время и календарная дата УСВ-2 отображаются корректно. Для этого разность между текущим временем УСВ-2 и временем ПЭВМ не должна превышать значения ±1 с. Допускается применение средств фото-видео фиксации.

Внимание! В зависимости от способа подключения к сети Интернет, территориальной удаленности от серверов точного времени, а также загруженности канала связи погрешность синхронизации текущего времени компьютера может быть больше и не удовлетворять требованиям п. 8.2.4. Допускается повторная проверка функционирования.

Допускается несовпадение текущего времени, обусловленное часовыми зонами.

ФГУП «ВНИИФТРИ»

Таблица 3 - Список NTP

Адрес

Место нахождения

ntpl.vniiftri.ru

Московская область, г. Солнечногорск, р.п. Ржавки

ntp2.vniiftri.ru

ntp3.vniiftri.ru

ntp4.vniiftri.ru

ntp21.vniiftri.ru

ntpl .niiftri.irkutsk.ru

г. Иркутск

ntp2.niiftri.irkutsk.ru

vniiftri.khv.ru

г. Хабаровск

vniiftri2.khv.ru

ntp.sstf.nsk.ru

г. Новосибирск

Г

Дата и время

Компьютер настроен на автоматическую синхронизацию с "ntpl.vniiftri.ru".

Следующее выполнение синхронизации: 22.06.2020 в 8:21

Время было успешно синхронизовано 16.06.2020 в 8:21 с ntpl.vniiftri.ru.

"г Изменить параметры...

Подробнее о синхронизации времени по Интернет/

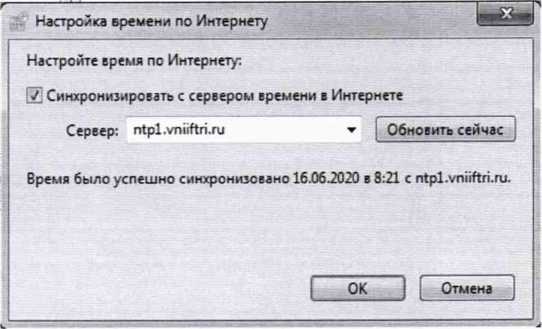

Рисунок 1 - Синхронизация текущего времени и календарной даты на ПЭВМ

  • 8.2.5 Результаты поверки считать положительными, если на жидкокристаллическом экране отображается корректное значение текущего времени, а на выходе разъема «1 Гц» У СВ-2 присутствует сигнал частотой 1 Гц. В противном случае У СВ-2 бракуют.

8.3 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS

  • 8.3.1 Определение абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS произвести по схеме, представленной на рисунке 2.

Примечание- Кабели, подключаемые к входам «А» и «В» частотомера, должны быть одинаковыми по длине и типу.

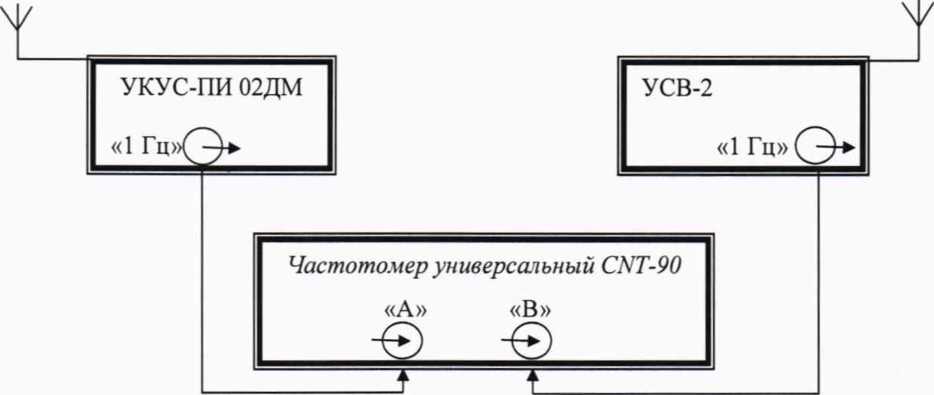

Рисунок 2 - Схема определения абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS

  • 8.3.2 На вход «В» частотомера подать импульсный сигнал 1 Гц от УСВ-2 при согласующей нагрузке 10 кОм, на вход «А» частотомера подать импульсный сигнал 1 Гц от источника первичного точного времени УКУС-ПИ 02 ДМ. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени.

  • 8.3.3 Настроить входы «А» и «В» частотомера в соответствии с параметрами импульсных сигналов 1 Гц:

  • - импульсный сигнал;

  • - измерения по переднему фронту;

  • - уровень напряжения точки привязки по переднему фронту 1,0 В.

Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами 1 Гц УСВ-2 и источника первичного точного времени УКУС-ПИ 02 ДМ (абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС      ГЛО

НАСС/GPS).

  • 8.3.4 Результаты поверки считать положительными, если максимальное из полученных значений абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS находится в пределах ±10 мкс.

  • 8.4 Определение абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы за 1 сутки

  • 8.4.1 Определение абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы за 1 сутки ДТхран. провести по схеме, представленной на рисунке 2.

  • 8.4.2 Начальным значением абсолютной погрешности синхронизации фронта выходного импульсного сигнала 1 Гц к национальной шкале времени UTC(SU) в режиме синхронизации по сигналам СНС ГЛОНАСС/GPS пренебрегаем в силу того, что оно более чем на два порядка меньше ожидаемого результата измерений.

Перевести У СВ-2 в режим автономного хранения (отключить антенну).

  • 8.4.3 По истечении 8 часов повторить измерения в соответствии с п.п. 8.3.2 - 8.3.3 и определить максимальное значение погрешности ATj.

В случае, если значения ATj, при периодичности измерений 1 раз в секунду, превышает 18 мкс, существует вероятность ошибки номера секунды. В этом случае необходимо, либо проводить промежуточные измерения с определением номера секунды, либо использовать метод фотофиксации шкалы времени УСВ-2 и цифрового табло отображения времени эталонного источника точного времени. При этом цифровое табло отображения времени может быть, как встроенным (в источнике точного времени реализована техническая возможность отображения текущего значения времени), так и внешним (в источнике точного времени реализована техническая возможность подключения внешнего цифрового табло отображения времени).

Абсолютную погрешность хранения формируемой шкалы времени в автономном режиме работы за 1 сутки определить по формуле (1):

А7'хран=3 • АТ< .                                       (1)

  • 8.4.4 Результаты поверки считать положительными, если значения абсолютной погрешности хранения формируемой шкалы времени в автономном режиме работы за 1 сутки находятся в пределах ±1,5 с.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

9.1 Результаты поверки УСВ-2 подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца УСВ-2 или лица, представившего его на поверку, на средство измерений наносится знак поверки (пломба с оттиском поверительного клейма), и (или) выдается свидетельство о поверке УСВ-2, и (или) в формуляр средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению

средства измерений.

И.Ю. Блинов

И.Б. Норец

С.А. Семенов

Заместитель генерального директора - начальник ГМЦ ГСВЧ ФГУП «ВНИИФТРИ»

Начальник отдела № 71 -ученый хранитель ГЭТ 1-2018

ФГУП «ВНИИФТРИ»

Инженер I категории лаборатории № 714

ФГУП «ВНИИФТРИ»

Всего листов 8
