Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

И.о. генерального директора

Государственная система обеспечения единства измерений

Г азоанализаторы Gasera ONE HF

Методика поверки

МП 242-2395-2021

И.о. руководителя научно-исследовательского отдела Государственны^ эталонов в области химических измерений

А.В.Колобова

«03» июня 2021 г.

Инженер

М.Ю. Горбунов

«03» июня 2021 г.

Санкт-Петербург 2021 г.

1 Общие положения

Настоящая методика поверки распространяется на газоанализаторы Gasera ONE HF (далее - газоанализаторы) и устанавливает методы и средства их первичной поверки до ввода в эксплуатацию, после ремонта и периодической поверки в процессе эксплуатации.

Методика поверки должна обеспечивать прослеживаемость поверяемых газоанализаторов к Государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовой и газоконденсатной средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - прямое измерение поверяемым средством измерений величины, воспроизводимой стандартным образцом.

Методикой поверки предусмотрена возможность проведения поверки на меньшем числе диапазонов измерений.

2 Перечень операций поверки средства измерений
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

№ п/п

Наименование операции

Номер

пункта

Обязательность проведения операций

при первичной поверке

при периодической поверке

1

Внешний осмотр

7

да

да

2

Опробование

8

да

да

2.1

Проверка общего функционирования

8.2.1

да

да

2.2

Проверка программного обеспечения средства измерений

9

да

нет

3

Определение метрологических характеристик средства измерений

10

да

да

3.1

Определение основной погрешности

10.1

да

да

3.2

Определение вариации показаний

10.2

да

да

  • 2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки

При проведении поверки следует соблюдать следующие условия:

  • - температура окружающей среды, (20±5) °C;

  • - атмосферное давление от 90,6 до 104,8;

  • - относительная влажность воздуха до 80 %.

4 Требования к специалистам, осуществляющим поверку
  • 4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-80, Приказом Госстандарта от 31.12.2020 г. № 2315, эксплуатационной документацией на газоанализаторы, имеющие квалификацию не ниже инженера и прошедшие инструктаж по технике безопасности.

5 Метрологические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта НД по поверке

Наименование основного и вспомогательного средства поверки, номер документа, требования к СИ, основные технические и (или) метрологические характеристики

7, 8,9, 10

Измеритель параметров микроклимата «МЕТЕОСКОП-М» (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 32014-06);

10

Генератор нулевого воздуха ГНГ-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26765-15)

Генератор газовых смесей ГГС модификаций ГТС-Р и ГГС-Т (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 62151-15)

Источники микропотоков газов и паров ИМ-ГП на HF (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 68336-17)

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81

Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 4 мм, толщина стенки 1 мм

Тройники фторопластовые с обжимными фитингами для трубок диаметром 6 мм

Склянка СВТ, ГОСТ 25336-82

  • 5.2 Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых газоанализаторов с требуемой точностью (отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/2).

  • 5.3 Все средства поверки должны иметь действующие свидетельства о поверке.

6 Требования по обеспечению безопасности проведения поверки
  • 6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.

  • 6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

  • 6.3 Должны выполняться требования охраны труда для защиты персонала от пораже^ ния электрическим током согласно классу I ГОСТ 12.2.007.0-75.

  • 6.4 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 года N 536.

7 Внешний осмотр средства измерений
  • 6.1.1 При внешнем осмотре газоанализатора, должно быть установлено отсутствие внешних повреждений и загрязнений, влияющих на работоспособность.

  • 6.1.2 Комплектность и маркировка, в том числе знак утверждения типа, должны соответствовать указанным в описании типа на газоанализатор.

  • 6.1.3 Для газоанализатора должны быть установлены:

  • - исправность органов управления, настройки и коррекции;

  • - четкость всех надписей на лицевой панели;

  • - наличие пломбы в месте, указанном в описании типа;

  • - четкость и контрастность дисплея.

  • 6.1.4 Газоанализатор считается выдержавшей внешний осмотр, если он соответствует всем перечисленным выше требованиям.

8 Подготовка к поверке и опробование средства измерений

8.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • 8.1.1 Подготавливают газоанализатор к работе в соответствии с требованиями его эксплуатационной документации.

  • 8.1.2 Подготавливают к работе средства поверки, указанные в таблице 2, в соответствии с требованиями их эксплуатационной документации.

  • 8.1.3 Проверяют наличие и сроки годности свидетельств о поверке средств поверки, указанные в таблице 2.

  • 8.1.4 Включают приточно-вытяжную вентиляцию.

  • 8.1.5 Поверочные газовые смеси (ПГС), подаваемые на газоанализатор должны иметь относительную влажность (50+5) %. Для создания увлажненной ПГС необходимо собрать схему, приведенную на рис. В.1 Приложения В. Требуемое значение относительной влажности получается путем смешивания в тройнике Т1 расходов сухой ПГС из генератора ГГС-Т и нулевого воздуха, получаемого от генератора ГНГ-01 и прошедшего через генератор ГГС-Р (для задания необходимого расхода) и склянку СВТ с дистиллированной водой. Контроль относительной влажности ПГС производится измерителем параметров микроклимата «МЕТЕО-СКОП-М».

Для получения указанной выше влажности необходимо установить одинаковые расходы на генераторах ГГС-Р и ГГС-Т.

Тройники Т1 и Т2, указанные в Приложении В, необходимо установить встык.

Действительное значение массовой концентрации компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с источником микропотоков (ИМ) рассчитывается по формуле C=G/Q, где G - значение производительности ИМ, приведенное в паспорте, мкг/мин; Q - суммарное значение объемного расхода газа-разбавителя, задаваемое на генераторах ГТС-Т и ГГС-Р, дм3/мин.

8.1.8 Расход увлажненной ПГС должен быть на 10-20 % выше расхода, потребляемого газоанализатором. Контроль расхода производится при помощи ротаметра.

  • 8.2 Опробование газоанализатора заключается в проверке общего функционирования.

  • 8.2.1 Проверку общего функционирования проводят в следующем порядке:

  • 1) включают электрическое питание газоанализатора;

  • 2) выдерживают газоанализатор во включенном состоянии в течение времени прогрева;

  • 3) фиксируют показания дисплея газоанализатора.

Результат опробования считают положительным, если отсутствует сигнализация об отказах, на дисплей газоанализатора выводится измерительная информация.

9 Проверка программного обеспечения средства измерений
  • 9.1 Операция «Подтверждение соответствия программного обеспечения» заключается в определении номера версии (идентификационного номера) встроенного программного обеспечения (ПО).

  • 9.2 Вывод номера версии (идентификационного номера) встроенного ПО осуществляется:

  • - посредством отображения на дисплее газоанализатора, через меню («Главное меню» —> «Setup» —> “Maintenance” —► “Software” —> Versions);

  • - посредством отображения на мониторе ПК, подключенного через цифровой выходной интерфейс Ethernet к газоанализатору по локальной сети (в веб-браузере ввести указанный в руководстве по эксплуатации IP-адрес газоанализатора («Главное меню» —> «Setup» —> “Maintenance” —> “Software” —* Versions);

  • 9.3 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные соответствуют идентификационным данным, указанным в разделе «Программное обеспечение» описания типа средства измерений.

10 Определение метрологических характеристик средства измерений
  • 10.1 Определение основной погрешности проводят при поочередной подаче ПГС с относительной влажностью (50+5) % в последовательности: №№ 1-2-3-4-3-2-1-4 и считывании показаний с дисплея. Номинальные значения объемной доли определяемого компонента в ПГС приведены в таблице А.1. Приложения А.

    • 10.1.1 Значения основной приведенной погрешности (у, %) рассчитываются по формуле:

y='Y|°“-+ -100                   (1)

где Хом - измеренное значение объемной доли компонента, млн'1;

Хд - действительное значение объемной доли компонента в ПГС, млн*1;

Хв - верхний предел диапазона измерений, млн*1.

  • 10.1.2 Значения основной относительной погрешности (5, %) рассчитываются по формуле:

&=Х^~Хд ,100 (2)

  • 10.2 Определение вариации показаний

Определение вариации показаний допускается проводить одновременно с определением основной погрешности по п. 4.2.1.

Значение вариации показаний для ГС № 2 (Ь, в долях от пределов основной погрешности) рассчитывают по формулам:

b = — ^“-100

x.-y

где: Хб (Хи) - значение объемной доли компонента в ГС при подходе к точке проверки со стороны больших (меньших) значений, млн’1;

у - предел допускаемой основной приведенной погрешности, %.

11 Подтверждение соответствия средства измерений метрологическим требованиям
  • 11.1 Определение основной погрешности считают положительным, если основная приведенная (относительная) погрешность не превышают значений, приведенных в таблице Б.1 Приложения Б.

  • 11.2 Определение вариации показаний считают положительным, если значения вариации не превышают 0,5 долей от пределов допускаемой основной погрешности.

12 Оформление результатов поверки
  • 12.1 При проведении поверки оформляют протокол результатов поверки в. Рекомендуемая форма протокола приведена в Приложении Г.

  • 12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца газоанализатора выдают свидетельство о поверке установленной формы.

  • 12.3 При отрицательных результатах поверки вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца выдают извещение о непригодности установленной формы, с указанием причин непригодности.

  • 12.4 Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на свидетельство о поверке или в паспорт.

ПРИЛОЖЕНИЕ А

Таблица А.1 - Технические характеристики газовых смесей, используемых для повер-

ки газоанализаторов

Диапазоны измерений объемной доли, млн 1

Номинальное значение объемной доли, млн'1 в ПГС, пределы допускаемого отклонения

Источник получения ПГС

ПГС№1

ПГС №2

ПГС№3

ПГС №4

от 0,000 до 0,025 включ.

св. 0,025 до 0,25

0,000

-

-

-

ГНГ-01

-

0,020± 0,002

0,100 ±0,010

0,20±0,020

СИ в соответствии с п.8.1.5

от 0,00 до 0,65 включ.

св. 0,65 до 3,0

0,00

-

-

-

ГНГ-01

-

0,60± 0,05

1,50 ±0,10

2,80±0,20

СИ в соответствии с п.8.1.5

ПРИЛОЖЕНИЕ Б

Таблица Б.1 - Диапазоны измерений и пределы допускаемой основной погрешности

Диапазоны измерений фтористого водорода (HF)

Пределы допускаемой основной погрешности

Область применения

массовой концентрации, мг/м3

объемной

доли, млн'1 (ppm)

приве-денной

Y, %

относительной

3,%

от 0 до 0,020 включ.

св. 0,020 до 0,20

от 0 до 0,025 включ. св. 0,025 до 0,25

±20

±20

Контроль ПДК атмосферного воздуха

от 0 до 0,5 включ. св. 0,5 до 2,5

от 0 до 0,65 включ. св. 0,65 до 3,0

±20

±20

Контроль ПДК воздуха рабочей зоны

Приведенная к верхнему пределу диапазона измерений.

2) Пересчет значений объемной доли X в млн'1 (ррш) в массовую концентрацию С, мг/м3, проводят по формуле: С = X M/Vm, где

М - молярная масса компонента, г/моль,

Vm - молярный объем газа-разбавителя - азота или воздуха, равный:

  • - 22,4 дм3/моль при условиях (0 °C и 101,3 кПа в соответствии с РД 52.04.186-89) для атмосферного воздуха;

  • - 24,04 дм3/моль при условиях (20 °C и 101,3 кПа) для воздуха рабочей зоны

ПРИЛОЖЕНИЕ В

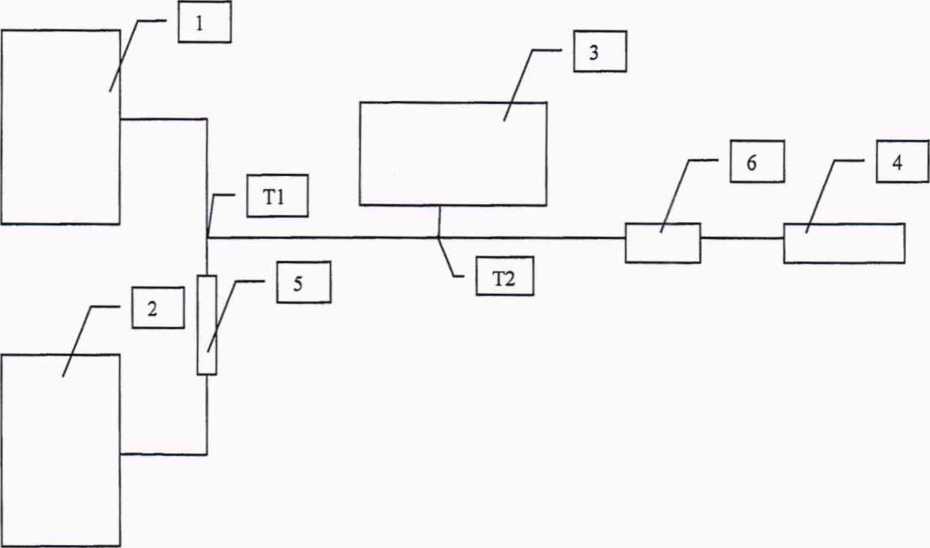

Рисунок В.1 - Схема создания увлажненной газовой смеси.

  • 1 - Генератор газовых смесей ГГС модификации ГТС-Т с установленным источником микропотоков HF; 2 - Генератор газовых смесей ГТ С модификации ГГС-Р; 3 - Поверяемый газоанализатор; 4 - Измеритель параметров микроклимата «МЕТЕОСКОП-М»; 5 - Склянка СВТ, ГОСТ 25336-82; 6 - Ротаметр; Т1 и Т2 - Тройники фторопластовые.

ПРИЛОЖЕНИЕ Г

Наименование СИ:_____________

Зав. №____________________

Дата выпуска_______________

Регистрационный номер:____________.

Заказчик:_____________________________________________________________________

Серия и номер клейма предыдущей поверки:__________________________________

Дата предыдущей поверки:___________________________________________________

Методика поверки: ________

Основные средства поверки:_______________._____________________________________

Условия поверки:

температура окружающей среды             °C

относительная влажность воздуха            %

атмосферное давление                      кПа

РЕЗУЛЬТАТЫ ПОВЕРКИ

  • 1 Результаты внешнего осмотра__________________________________________________

  • 2 Результаты опробования

    • 2.1 Проверка общего функционирования_________________________________________

2.2. Подтверждение соответствия программного обеспечения_________________________

  • 3 Результаты определение метрологических характеристик

    • 3.1 Результаты определения основной погрешности_________________________________

    • 3.2 Результаты определения вариации показаний____________________________________

Заключение: на основании результатов первичной (или периодической) поверки газоанализатор признан соответствующим установленным в описании типа метрологическим требованиям и пригоден к применению.

Поверитель:_________________

Дата поверки:_______________
