Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ НАПРЯЖЕНИЯ ТРЕХФАЗНОГО ТОКА Е3855, Е4855» (МП 49501860.3.019)

42 2713

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

НАПРЯЖЕНИЯ ТРЕХФАЗНОГО ТОКА

Е3855, Е4855

Методика поверки

49501860.3.019МП

Изменение № 2

\

г* г-со О

УКАЗАНИЕ О ЗАДЕЛЕ

УКАЗАНИЕ О ВНЕДРЕНИИ

ИЗМ.

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

2

Листы 2, 4, 6 - 8. 15 заменить

Примечания

• 1 Вводную часть после номера ТУ дополнить словами:

«и устанавливает методы и средства для проведения их первичной и периодической поверки.

Межповерочный интервал -2 года.»

• 2 Пункт 2.1. последнее перечисление после слова «оборудование» дополнить текстом

«, и в ГОСТ 12.3.019-80»

• 3 Пункт 4.4.1. в последнем перечислении слова «гарантийной наклейки » заменить на «знака поверки», исключить слово «государственной».

• 4 Раздел 4 дополнить пунктом 4.4:

«4.4 Подтверждение идентификационных данных ПО

• 4.4.1 Для подтверждения идентификационных данных ПО проверяются сведения о встроенном ПО. внесенные в паспорт преобразователя.

• 4.4.2 Идентификационные данные встроенного ПО должны соответствовать данным, приведенным в описании типа.»

• 5 Раздел 5 изложить в новой редакции:

«5.1 Протокол записи результатов поверки рекомендуется вести по форме, приведенной в приложении Б.

• 5.2  Если преобразователь признан' годным к применению, то результат поверки удостоверяется знаком поверки и (или) свидетельством о поверке в установленном порядке.

• 5.3 Если преобразователь по результатам поверки признан непригодным к применению, выписывается извещение о непригодности установленного образца с указанием причины непригодности, при проведении периодической поверки оттиск поверительного клейма при его наличии гасится.»

• 6 Приложение Б заменить.

  СОСТАВИЛ ПРОВЕРИЛ УТВЕРДИЛ	Федорова Довбня     <			Н.КОНТР. ’ПР.ЗАК.	Федорова
  ИЗМЕНЕНИЕ ВНЕС

Е3855, Е4855

Зам. директора ФГУП «ВНИИМС»

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

НАПРЯЖЕНИЯ ТРЕХФАЗНОГО ТОКА

Е3855, Е4855

Методика поверки

49501860.3.019 МП

Настоящая методика поверки распространяется на преобразователи измерительные напряжения трехфазного тока Е3855, Е4855 (далее - преобразователи), изготовленные по ТУ 4227-009-49501860-02, и устанавливает методы и средства для проведения их первичной и периодической поверки.

Межповерочный интервал - 2 года.

1 Операции и средства поверки

• 1.1 При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице I.

• 1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.

• 1.3 Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.

  = 1 ‘ 1 -
  ч с							49501860.3.019МГ1
  с		Изм	Лист	№ докум.	Подл.	Дата
  5 о		Разраб.		Федорова		о/, в		Литер	Лист	Листов
  		Пров.		Черкашин			Преобразователи измерительные напряжения трехфазного тока Е3855. F.4855 Методика поверки	1	2	16
  i	Г4	Нач. отдела		Довбня    <					Фирма
  	Г-	II.контр.		Федорова		г/.к. а		” Алекто- JJieKTpOHiiKC
  *	р.	Утв.

2 Требования безопасности

• 2.1 При проведении поверки соблюдают следующие требования:

- «Правила технической эксплуатации электроустановок потребителей»;

- «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ;

- требования, приведенные в эксплуатационной документации на испытательное оборудование, и в ГОСТ 12.3.019-80.

• 2.2 Требования безопасности - по ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Тип изоляции - основная. Степень загрязнения 2. Категория измерений III.

• 2.3 Внешнее подключение следует производить согласно схеме подключения преобразователя при отключенных от источников сигнала и напряжения питания соединительных проводах.

• 2.4 Опасный фактор - напряжение питания 220 В, входное напряжение переменного тока.

В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

4 Проведение поверки

• 4.1 Внешний осмотр

  • 4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:

- отсутствие механических повреждений корпуса, крышки, присоединительных контактов;

- наличие четкой маркировки;

- наличие знака поверки или свидетельства о поверке (при проведении периодической поверки).

• 4.2 Проверка сопротивления изоляции

  • 4.2.1 Проверку электрического сопротивления изоляции осуществляют мегаомметром.

При измерении электрического сопротивления цепей прикладывают испытательное постоянное напряжение между соединенными вместе контактами в соответствии с таблицей 3.

Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 40 МОм.

• 4.3 Проверка основной погрешности

  • 4.3.1 Основную погрешность определяют методом сравнения выходного сигнала, измеренного с применением образцового средства измерения, с расчетным значением при точном выставлении входного сигнала по образцовому средству измерения.

  • 4.3.2  Основную погрешность преобразователя у,  %, выраженную в форме

приведенной погрешности, определяют по формуле

1вых.о - 1вых.р

у =-------------------------- 100,                              (1)

1н

где 1вых.о - действительное значение выходного тока, мА;

1вых.р - расчетное значение выходного тока, мА;

1н - нормирующее значение выходного тока, мА.

Расчетные значения выходного тока 1вых.р на проверяемых отметках определяют по формуле

1вых.р = 1вых.н + К • (ивх - ивх.н),                         (2)

где 1вых.н -начальное значения диапазона изменения выходного тока, мА

ивх -значение измеряемого входного напряжения, выставленное по образцовому вольтметру, В;

ивх.н -начальное значения диапазона измерения входного напряжения, В;

К - коэффициент, рассчитываемый по формуле

I вых. к - 1вых.н

К = ------------------------,                                         (3)

ивх. к - ивх. н

где 1вых.к, 1вых.н -конечное и начальное значения диапазона изменения выходного тока, мА; ивх.к, ивх.н - конечное и начальное значения диапазона измерения входного напряжения, В. За нормирующее значение преобразователя принимается конечное значение диапазона измерения входного напряжения ивх. к. При этом нормирующее значение выходного тока 1н определяют по формуле

1н = ивх.к •К.                                                     (4)

• 4.3.3 Основную погрешность преобразователя Е3855 определяют по каждому выходу преобразователя при работе в основном и дополнительном диапазоне измерения.

• 4.3.4 Основную погрешность преобразователя Е4855 определяют по каждому выходу преобразователя для следующих режимов работы:

• - измерение фазных напряжений в четырехпроводной цепи в основном и дополнительном диапазоне;

• - измерение междуфазных напряжений в четырехпроводной цепи в основном и дополнительном диапазоне;

• - измерение междуфазных напряжений в трехпроводной цепи в основном диапазоне.

• 4.3.5 При проведении периодической поверки допускается на основании решения главного метролога или руководителя предприятия проверку основной погрешности проводить только для применяемого диапазона измерений в режиме, в котором используется преобразователь.

• 4.3.6 При подготовке к выполнению измерений собирают схему рабочего места:

• -  для преобразователей Е4855 в соответствии с приложением А (рисунки А.1 - А.3 в зависимости от режима работы);

• -  для преобразователей Е3855 в соответствии с рисунком А.4.;

  					49501860.3.019МП	Лист
  						7
  Изм	Лист	№ докум.	Подп.	Дата

  Инв. № подл.   Пооддпп.. ии ддааттаа        Взам. инв. №   Инв. № дубл.   Подп. и дата

  377 (2)

• 4.3.7 При проверке основной погрешности и линейности преобразования выполняют следующие операции:

- на преобразователь подают напряжение питания;

- на преобразователь подают входные напряжения , равные конечному значению диапазона измерений,

- выдерживают преобразователь в течение времени установления рабочего режима, равного 10 минутам;

- устанавливают поочередно значения входного напряжения в соответствии с таблицей 4 или 5 по вольтметру PV1 (PV2, PV3):

- UA, (UB, U С ) в режиме измерения фазных напряжений;

- UAB, (Ubc, и_СА) в режиме измерения междуфазных напряжений,

• - образцовым прибором PV5 (PV6, PV7) измеряют постоянное напряжение на образцовом сопротивлении R4 (R5, R6) и определяют действительное значение выходного тока по каждому выходу при всех значениях входного напряжения по формуле

ивых.о

1вых.о = ---------------,                                            (5)

Ro

где ивых.о - показание образцового прибора PV5 (PV6, PV7) мВ;

Ro - значение образцового сопротивления R4 (R5, R6), Ом;

• - определяют основную приведенную погрешность у, %, во всех проверяемых точках в соответствии с 4.3.2.

Преобразователь считается годным, если во всех проверяемых точках значение погрешности не превышает контрольного допуска, равного 0,8 предела допускаемой основной погрешности.

Пределы допускаемой основной приведенной погрешности преобразователя установлены ± 0,5%.

• 4.3.8 Значение соотношения между суммарной погрешностью образцовых средств измерения и поверяемого преобразователя не должно превышать 1/3.

Наибольшая вероятность принять в качестве годного негодный преобразователь равна 0,2. Допускаемое значение отношения возможного наибольшего значения основной погрешности негодного преобразователя, признанного годным, к пределу допускаемого значения погрешности, равно 1,2.

4.4 Подтверждение идентификационных данных ПО

• 4.4.1 Для подтверждения идентификационных данных ПО проверяются сведения о встроенном ПО, внесенные в паспорт преобразователя.

• 4.4.2 Идентификационные данные встроенного ПО должны соответствовать данным, приведенным в описании типа.

5 Оформление результатов поверки

• 5.1 Протокол записи результатов поверки рекомендуется вести по форме, приведенной в приложении Б.

• 5.2 Если преобразователь признан годным к применению, то результат поверки удостоверяется знаком поверки и (или) свидетельством о поверке в установленном порядке.

• 5.3 Если преобразователь по результатам поверки признан непригодным к применению, выписывается извещение о непригодности установленного образца с указанием причины непригодности, при проведении периодической поверки оттиск поверительного клейма при его наличии гасится.

  					49501860.3.019МП	Лист
  						8
  Изм	Лист	№ докум.	Подп.	Дата

Приложение А

(рекомендуемое)

Схемы рабочих мест по проверке преобразователей

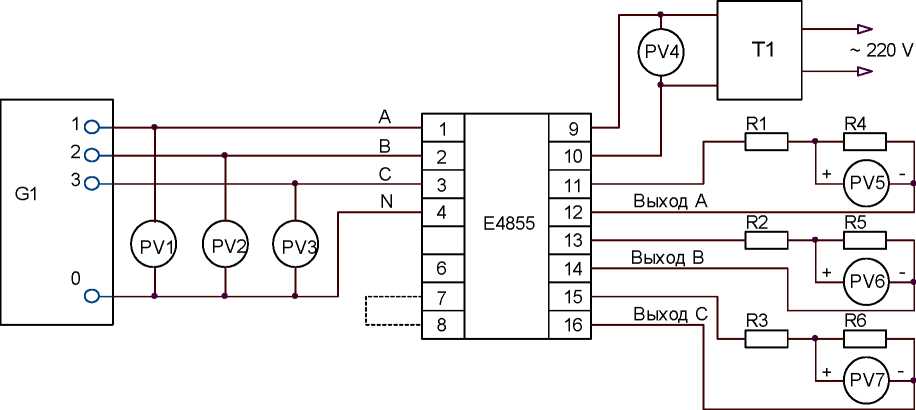

Перемычка между контактами 7,8 устанавливается для работы в дополнительном диапазоне

G1 - блок напряжения ИНЕС.423146.006 (из комплекта МК 6801)

PV1, PV2, PV3 - вольтметр Д5103

PV4 - вольтметр Э545

PV5, PV6, PV7 - вольтметр универсальный В7-34

R1, R2, R3 - магазин сопротивлений Р33

R4, R5, R6 - катушка электрического сопротивления Р331(Р321)

Т1 - автотрансформатор ЛАТР-1М

Рисунок А.1 - Схема рабочего места по проверке преобразователей Е4855 в режиме измерения фазных напряжений

Лист

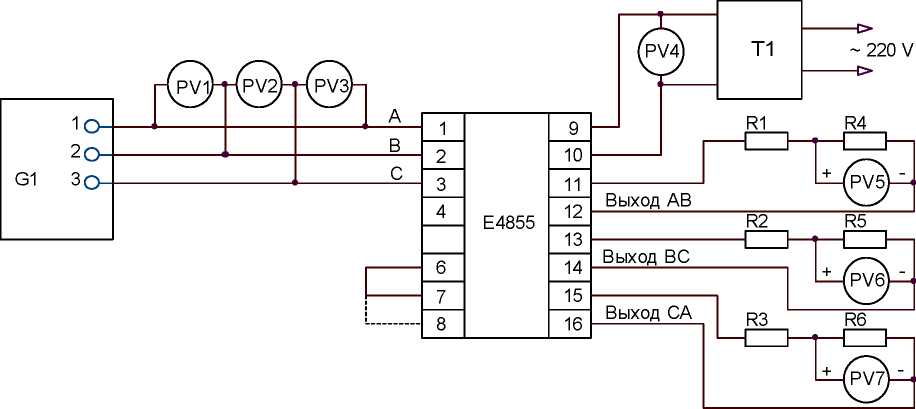

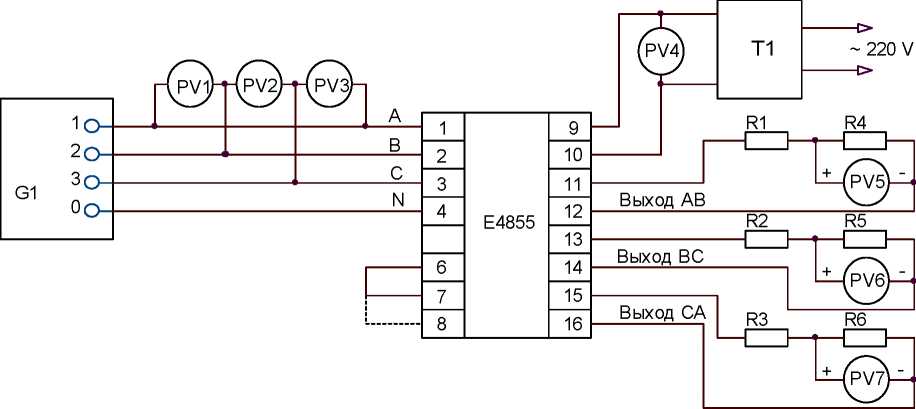

Перемычка между контактами 7,8 устанавливается для работы в дополнительном диапазоне

G1 - блок напряжения ИНЕС.423146.006 (из комплекта МК 6801) PV1, PV2, PV3 - вольтметр Д5103 (мультиметр НР 34401А) PV4 - вольтметр Э545

PV5, PV6, PV7 - вольтметр универсальный В7-34

R1, R2, R3 - магазин сопротивлений Р33

R4, R5, R6 - катушка электрического сопротивления Р331(Р321) Т1 - автотрансформатор ЛАТР-1М

Приложение Б

(рекомендуемое) Форма протокола поверки преобразователя

ПРОТОКОЛ

поверки преобразователя ___________________, принадлежащего

тип, заводской номер                             наименование организации

поверенного_________________________________________________ «____»

наименование организации

Условия поверки

Температура воздуха

Относительная влажность воздуха

Атмосферное давление

Напряжение питающей сети переменного тока

Частота питающей сети ________________________________ Гц

Частота входного сигнала ______________________________ Гц

Сопротивление нагрузки _______________________________ Ом

Применяемые средства поверки

• 1 Внешний осмотр

Результат:__________________________________________________________________________

• 2 Проверка сопротивления изоляции

Результат:__________________________________________________________________________

• 3 Проверка основной приведенной погрешности

Результат:__________________________________________________________________________

• 4 Подтверждение идентификационных данных ПО

Результат:_________________________________________________________________________

Общий вывод____________________________________________________________________

выдано свидетельство № или извещение о непригодности №

Должность руководителя подразделения____________________ ___________________

подпись                    инициалы, фамилия

Поверитель                ____________________ ___________________

подпись                     инициалы, фамилия
