Методика поверки «ГСИ. Спектроколориметр SRC-600» (МП 033.М4-20)

СОГЛАСОВАНО

Заместитель директора по инновациям

ФГУП «ВНИИОФИ»

___И.С. Филимонов

«22» декабря 2020 г.

Государственная система обеспечения единства измерений

СПЕКТРОКОЛОРИМЕТР SRC-600

Главный метролог

ГП «ВНИИОФИ»

___С.Н. Негода

«22» декабря 2020 г.

Главны^научный сотрудник

ФГУП «ВНИИОФИ»

____В.Н. Крутиков

«22» декабря 2020 г.

г. Москва

2020 г.

Настоящая методика распространяется на спектроколориметр SRC-600 (далее -спектроколориметр), предназначенный для измерений яркости и координат цветности источников света, светофоров, автомобильных фар, архитектурных объектов, атмосферы, и устанавливает операции при проведении его первичной и периодической поверок. По итогам проведения поверки должна обеспечиваться прослеживаемость к ГЭТ 5-2012 и ГЭТ 81-2009. Поверка спектроколориметра выполняется методом прямых измерений.

Интервал между поверками 1 год.

Метрологические характеристики спектроколориметра указаны в таблице 1.

Таблица 1 - Метрологические характеристики

• 2.1 При проведении первичной и периодической поверок должны быть выполнены

операции, указанные в таблице 2.

Таблица 2 - Операции поверки

• 2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается.

• 2.3 Поверку средств измерений осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3.1 При проведении первичной и периодических поверок применяются средства поверки, указанные в таблице 3.

Таблица 3 - Средства поверки

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого спектроколориметра с требуемой точностью.

• 3.3 Средства поверки, указанные в таблице 3, должны быть аттестованы (поверены) в установленном порядке.

К проведению поверки допускаются лица, изучившие настоящую методику и руководства по эксплуатации спектроколориметра и средств поверки, имеющие 3

квалификационную группу не ниже III в соответствии с правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 15.12.20 № 903н, прошедшие полный инструктаж по технике безопасности и прошедшие обучение на право проведения поверки по требуемым видам измерений.

• 5.1 При проведении поверки следует соблюдать требования, установленные правилами по охране труда при эксплуатации электроустановок, указанными в приложении к приказу Министерства труда и социальной защиты РФ от 15.12.20 № 903н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12.2.003-91. Воздух рабочей зоны должен соответствовать ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям испытаний для легких физических работ.

• 5.2 При выполнении поверки должны соблюдаться требования руководства по эксплуатации спектроколориметра.

• 5.3 Помещение, в котором проводится поверка, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83.

• 5.4 Спектроколориметр не оказывает опасных воздействий на окружающую среду и не требует специальных мер по защите окружающей среды.

6 Требования к условиям проведения поверки

6.1 При проведении поверки должны быть соблюдены следующие условия:

• 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть кислотных, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей (бензина и разбавителя), способных вызвать коррозию краски.

• 7 Проведение поверки

• 7.1.1 Проверку проводят визуально. Проверяют соответствие расположения надписей и обозначений требованиям технической документации; отсутствие механических повреждений на наружных поверхностях спектроколориметра, влияющих на его работоспособность; чистоту гнезд и разъемов, состояние соединительных кабелей.

• 7.1.2 Спектроколориметр считается прошедшим операцию поверки с положительным результатом, если внешние элементы, органы управления не повреждены, отсутствуют механические повреждения элементов конструкции.

• 7.2.1 Перед началом работы со спектроколориметром необходимо внимательно изучить его руководство по эксплуатации.

• 7.2.2 Проверить наличие средств поверки по таблице 2, укомплектованность их документацией и необходимыми элементами соединений.

• 7.2.3 Включить спектроколориметр, установив выключатель (кнопка «POWER» на боковой панели) в положение «ON». Запускается встроенное программное обеспечение (далее - ПО) «SRC-600MX Spectral Radiance» и спектроколориметр проходит процесс инициализации (см. рисунок 1).

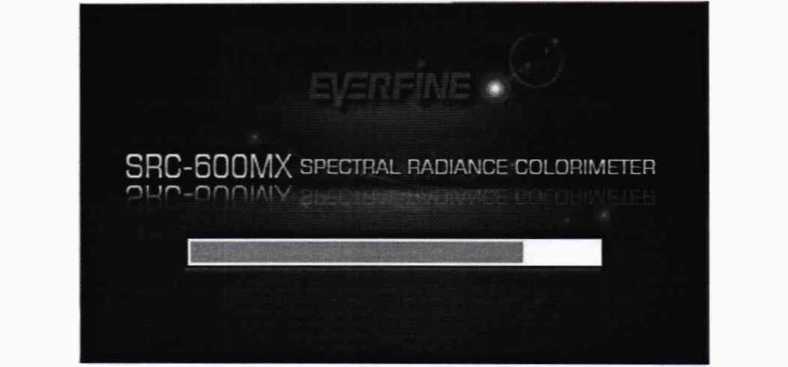

  Рисунок 1 - Процесс инициализации ПО «SRC-600MX Spectral Radiance»

  на экране спектроколориметра

После инициализации на экране появится главный интерфейс (см. рисунок 2).

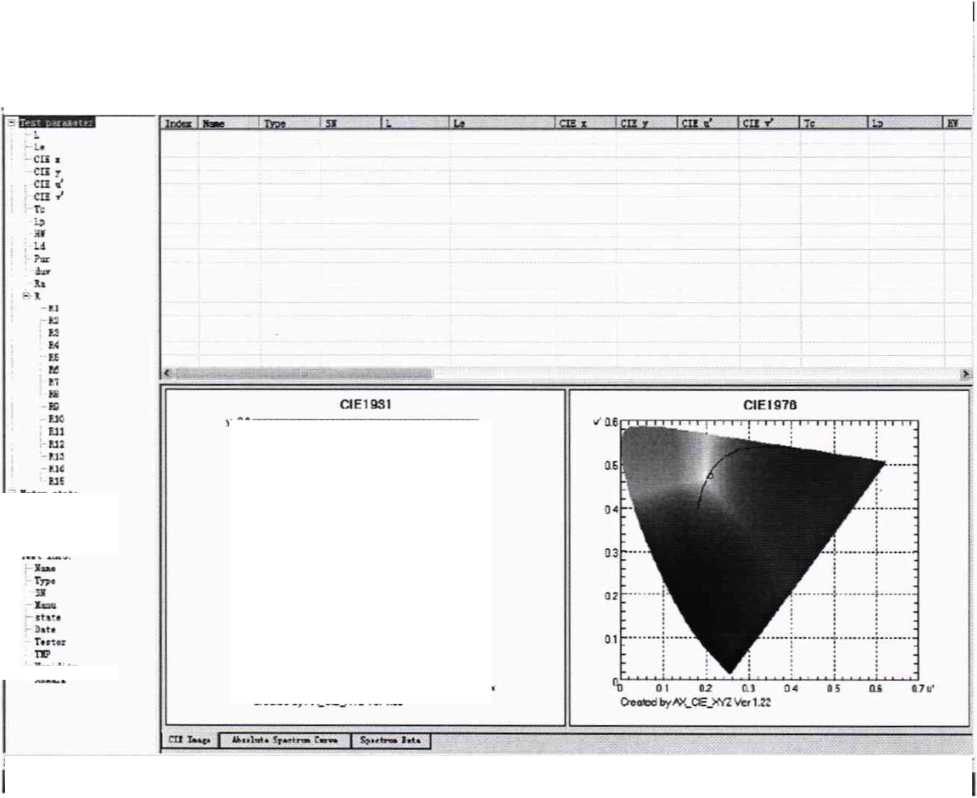

Рисунок 2 - Главный интерфейс ПО «SRC-600MX Spectral Radiance»

• 7.2.4 В главном интерфейсе нажать кнопку меню (см. рисунок 3).

Рисунок 3 - Интерфейс меню

• 7.2.5 Для настройки измерений нажать кнопку измерений (см. рисунок 4).

  Й setup

  1 Появиться экран настроек

несанкционированный доступ пользователя к ПО. Нажать кнопку «Пуск» и найти «EVERFINE» в пункте меню «Все программы». Затем нажать кнопку «Sr Suite_l.00.XXX».

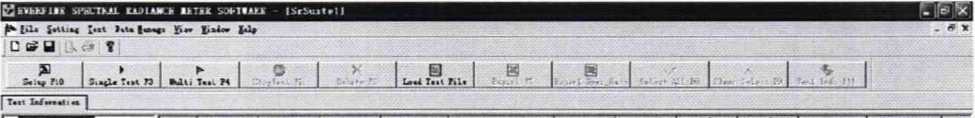

При запуске ПО открывается окно главного интерфейса (см. рисунок 5).

~ 1с ter stat» Ttst Ие’.ел Isaxuiuu field

1>

Integral T =rTert 1а£э.

окно «Настройка системы» (см. рисунок 6).

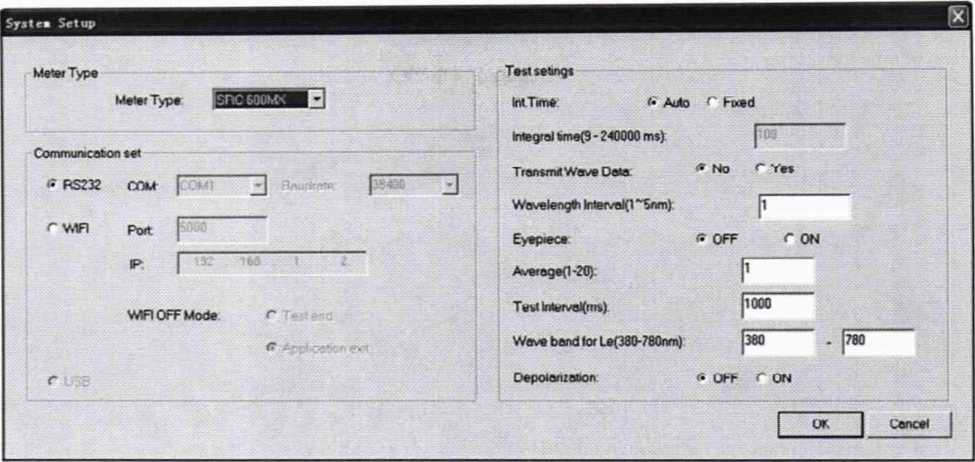

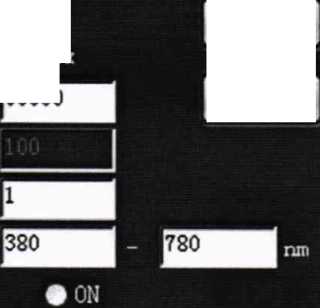

Рисунок 6 - Окно «Настройка системы»

• 7.2.11 Выбрать следующие параметры:

• - режим последовательной связи через порт RS232;

• - тип спектроколориметра («Meter Туре»);

• - время интегрирования («Int. Time») - автоматически («Auto»);

• - окуляр («Eyepiece») - «ON»;

- усредненное количество испытаний («Average») - «5»;

- диапазон длин волн («Wave band for Le») от 380 нм до 780 нм.

Вернуться в главный интерфейс нажатием кнопки «Ок».

единичного измерения появится диалоговое окно «Информация об испытании» (см. рисунок 7).

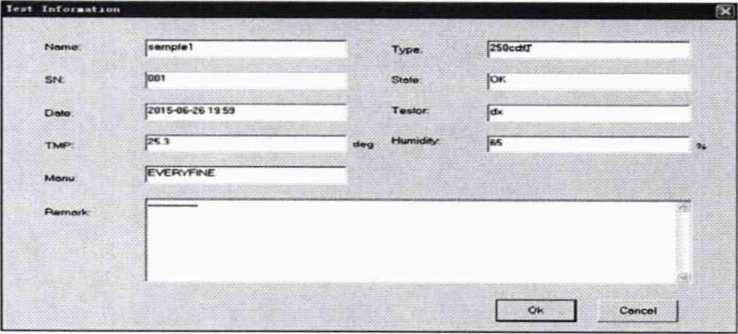

Рисунок 7 - Окно «Информация об испытании»

7.2.13 Спектроколориметр считается прошедшим операцию поверки с положительным результатом, если включение прошло успешно, все органы управления работают исправно, и на дисплей выводится результат измерений.

• 7.3.1 Проверить соответствие заявленных идентификационных данных программного обеспечения сведениям, приведенным в описании типа на спектроколориметр.

Версия встроенного программного обеспечения отображается на дисплее га ABOUT 1

спектроколориметра при выборе в меню (см. рисунок 3) ^м . - —1. На дисплее отобразится номер версии программного обеспечения (см. рисунок 8).

Product:    SRC-600HX Spectral Radiance

Company:    EVERFINE Corporation

Ver:        V3.01 Jun 17 2015

Firmware:   VI. 00

Рисунок 8 - Версия программного обеспечения

• 7.3.2 Спектроколориметр признается прошедшим операцию поверки с положительным результатом, если идентификационные данные программного обеспечения соответствуют значениям, приведенным в таблице 4.

Таблица 4 - Идентификационные данные программного обеспечения

• 7.4 Определение метрологических характеристик средства измерений

• 7.4.1.1 Установить спектроколориметр на столик из состава РЭ яркости. Установить источник яркости с диапазоном от КУ⁴ до 100 кд/м² из состава РЭ яркости и столик со спектроколориметром на фотометрическую скамью из состава РЭ яркости.

• 7.4.1.2 Источник яркости и окуляр спектроколориметра должны находиться в вертикальных плоскостях, перпендикулярных оси скамьи, а их центры находиться на одной оси.

• 7.4.1.3 Вывести источник яркости на рабочий режим в соответствии с его эксплуатационной документацией и установить значение яркости, соответствующее нижней границе измеряемого диапазона яркости спектроколориметра.

• 7.4.1.4 Включить спектроколориметр в соответствии с п. 7.2.3. Перейти в меню настроек измерений. Выбрать следующие опции: в разделе «Eyepiece» (Окуляр) - «ON»; в разделе «Int. Time» (Время интегрирования) - «Auto»; в разделе «Average» (Усредненное количество испытаний) - «5»; в разделе «Meas. Range of Radiance» (Диапазон длин волн) -от 380 до 780 нм. Вернуться в главный интерфейс.

При использовании ПО «Sr Suite» установить настройки в соответствии с п. 7.2.11.

• 7.4.1.5 Выбрать с помощью переключателя на передней панели спектроколориметра угол измерения 2°. Отрегулировать линзу объектива, чтобы получить наиболее четкое и

детальное изображение в окуляре.

измерение») в главном интерфейсе.

Измерения яркости провести 5 раз.

• 7.4.1.7 Выбрать с помощью переключателя на передней панели спектроколориметра угол измерения 1°. Отрегулировать линзу объектива, чтобы получить наиболее четкое и детальное изображение в окуляре. Провести измерения яркости в соответствии с п. 7.4.1.6.

• 7.4.1.8 Выбрать с помощью переключателя на передней панели спектроколориметра угол измерения 0,2°. Отрегулировать линзу объектива, чтобы получить наиболее четкое и детальное изображение в окуляре. Провести измерения яркости в соответствии с п. 7.4.1.6.

• 7.4.1.9 На источнике яркости из состава РЭ яркости установить значение яркости 10 кд/м².

• 7.4.1.10 Выбрать с помощью переключателя на передней панели спектроколориметра угол измерения 0,1°. Отрегулировать линзу объектива, чтобы получить наиболее четкое и детальное изображение в окуляре. Провести измерения яркости в соответствии с п. 7.4.1.6.

• 7.4.1.11 На источнике яркости из состава РЭ яркости установить значение яркости 100 кд/м². Повторить пункты 7.4.1.5-7.4.1.8, 7.4.1.10.

• 7.4.1.12 Снять источник яркости с диапазоном от 10~* до 100 кд/м². Установить источник яркости с диапазоном от 100 до 10000 кд/м² из состава РЭ яркости на фотометрическую скамью и повторить п. 7.4.1.2.

• 7.4.1.13 Вывести эталонный источник яркости на рабочий режим в соответствии с его эксплуатационной документацией. На источнике яркости из состава РЭ яркости установить значение яркости 500 кд/м².

• 7.4.1.14 Провести измерения яркости в соответствии с пунктами 7.4.1.5-7.4.1.8, 7.4.1.10.

• 7.4.1.15 Повторить п. 7.4.1.14 для значения яркости 2500 кд/м².

• 7.4.1.16 Повторить пункты 7.4.1.7, 7.4.1.8 и 7.4.1.10 для значений яркости 5000 и 10000 кд/м².

• 7.4.1.17 Установить спектроколориметр на оптический стенд эталона ВЭТ СПЭЯ. Провести юстировку лампы ТРУ 1100-2350 (далее - лампа) из состава ВЭТ СПЭЯ и приемника излучения спектроколориметра на оптическом стенде эталона ВЭТ СПЭЯ. Для этого установить на место лампы юстировочное устройство из состава ВЭТ СПЭЯ. Приёмная поверхность спектроколориметра и поверхность стекла юстировочного устройства должны располагаться в плоскостях, перпендикулярных оптической оси. При этом оптическая ось должна проходить через центр приемной поверхности спектроколориметра и перекрестие на стекле юстировочного устройства. Снять юстировочное устройство и установить на его место лампу. Между лампой и спектроколориметром поместить нейтральный светофильтр НС9 (коэффициент ослабления 2) из состава ВЭТ СПЭЯ. Повторить п. 7.4.1.4.

• 7.4.1.18 Включить лампу, установив рабочий режим питания, указанный в сертификате калибровки, и прогреть в течение интервала времени от 15 до 20 мин.

• 7.4.1.19 Провести измерения яркости в соответствии с пунктами 7.4.1.8 и 7.4.1.10.

• 7.4.1.20 Извлечь нейтральный светофильтр НС9.

• 7.4.1.21 Провести измерения яркости в соответствии с пунктом 7.4.1.10.

• 7.4.1.22 Обработку результатов измерений яркости провести в соответствии с п. 8.1 настоящей методики поверки.

• 7.4.2.1 Установить спектроколориметр и меру из набора мер координат цветности самосветящихся объектов из состава ВЭТ КЦ (далее - эталонная мера) на фотометрической скамье из состава ВЭТ КЦ.

• 7.4.2.2 Эталонная мера и окуляр спектроколориметра должны находиться в вертикальных плоскостях, перпендикулярных оси скамьи, а их центры находиться на одной оси. Включить меру в соответствии с ее эксплуатационной документацией.

• 7.4.2.3 Включить спектроколориметр в соответствии с п. 7.2.3. Перейти в меню настроек измерений. Выбрать следующие опции: в разделе «Eyepiece» (Окуляр) - «ON»; в разделе «Int. Time» (Время интегрирования) - «Auto»; в разделе «Average» (Усредненное количество испытаний) - «5»; в разделе «Meas. Range of Radiance» (Диапазон длин волн) — от 380 до 780 нм. Вернуться в главный интерфейс.

При использовании ПО «Sr Suite» установить настройки в соответствии с п. 7.2.11.

• 7.4.2.4 Выбрать с помощью переключателя на передней панели спектроколориметра угол измерения 2°. Отрегулировать линзу объектива, чтобы получить наиболее четкое и детальное изображение в окуляре.

• 7.4.2.5 Нажать кнопку          («Единичное измерение») в главном интерфейсе.

  ►

  Single Test F3

  («Единичное

При использовании ПО «Sr Suite» нажать кнопку измерение») в главном интерфейсе.

Измерения координат цветности провести 5 раз.

• 7.4.2.6 Повторить пункты 7.4.2.4-7.4.2.5 с углами измерения спектроколориметра 0,1°; 0,2°; 1,0°.

• 7.4.2.7 Повторить пункты 7.4.2.1-7.4.2.2 и 7.4.2.4-7.4.2.6 для каждой эталонной меры из состава ВЭТ КЦ.

• 7.4.2.8 Обработку результатов измерений координат цветности провести в соответствии с п. 8.2 настоящей методики поверки.

• 8 Подтверждение соответствия средства измерений метрологическим требованиям

• 8.1.1 Рассчитать среднее арифметическое результатов измерений для к-го значения яркости (источник излучения типа А) по формуле (1):



(1)

где L - яркость (источник излучения типа А), измеренная спектроколориметром, кд/м²;

i - номер измерения;

п - число измерений.

• 8.1.2 Относительная погрешность измерений к-го значения яркости (источник излучения типа А) определяется по формуле (2):

<?_м = -100 %, (2)

Ab

где Lk,j - значения яркости, создаваемой источником яркости или лампой, кд/м², взятые из сертификатов калибровки.

• 8.1.3 Спектроколориметр признается прошедшим операцию поверки по п. 7.4.1 с положительным результатом, если диапазон измерений яркости (источник излучения типа А) составляет от 1 до 2500 кд/м² при угле измерения 2°; от 1 до 10000 кд/м² при угле измерения 1°; от 1 до 100000 кд/м² при угле измерения 0,2°; от 10 до 850000 кд/м² при угле измерения 0,1°; а относительная погрешность измерений яркости (источник излучения типа А) не превышает ± 4,0 %.

• 8.2.1 Рассчитать среднее арифметическое значение пяти измерений координат цветности для каждой эталонной меры по формулам (3) и (4):




• (3)

• (4)

где х, у - координаты цветности, измеренные спектроколориметром;

\ - номер измерения;

п - число измерений;

к - номер эталонной меры.

• 8.2.2 Абсолютная погрешность измерений координат цветности для каждой эталонной меры определяется по формулам (5) и (6):



  =Л-Л.э>

• (5)

• (6)

где х_{к э} и у_{к э} - значения координат цветности к-й эталонной меры, взятые из сертификата калибровки.

• 8.2.3 Спектроколориметр признается прошедшим операцию поверки по п. 7.4.2 с положительным результатом, если диапазон измерений координат цветности составляет для х: от 0,0039 до 0,7347, для у: от 0,0048 до 0,8338; а абсолютная погрешность измерений координат цветности х и у не превышает ± 0,0060.

• 8.3 Спектроколориметр считается прошедшим поверку с положительным результатом и допускается к применению, если все операции поверки пройдены с положительным результатом. В ином случае спектроколориметр считается прошедшим поверку с отрицательным результатом и не допускается к применению.

• 9.1 Результаты поверки оформляются протоколом (Приложение А). Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

  Ведущий инженер ФГУП «ВНИИОФИ»



  Н.Е. Бурдакина

  Инженер 2 категории ФГУП «ВНИИОФИ»



  Д.В. Добросердов

(Рекомендуемое)

К Методике поверки МП 033.М4-20

Спектроколориметр SRC-600

ПРОТОКОЛ первичной (периодической) поверки от «________»________________20__г.

Средство измерений: Спектроколориметр SRC-600_____________________________________

наименование средства измерений, тип

Заводской номер М177042СМ1371121______________________________________________

заводской номер средства измерений

Принадлежащее_________________________________________________________________

наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки МП 033.М4-20 «ГСП. Спектроколориметр SRC-600. Методика поверки», утвержденной ФГУП «ВНИИОФИ» «22» декабря 2020 г.

наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов___________________________________________________________

наименование, заводской номер, разряд, класс точности или погрешность

При следующих значениях влияющих факторов:______________________________________

приводят перечень и значения влияющих факторов

• - температура окружающей среды, °C              ___________

• - относительная влажность воздуха, %             ___________

• - атмосферное давление, кПа                      ___________

• - напряжение питающей сети, В                  ___________

• - частота питающей сети, Гц                      ___________

Внешний осмотр:___________________________________________________________

Проверка идентификации программного обеспечения:

Таблица А.1 - Идентификационные данные программного обеспечения

Опробование:_________________________________________________________________

Получены результаты поверки метрологических характеристик:

Таблица А.2 - Метрологические характеристики

Рекомендации__

средство измерений признать пригодным (или непригодным) к применению

Исполнители:______________________ _____

должность                          подпись
