Методика поверки «ГСИ.ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ» (МИ 1997 89)

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

МЕТОДИКА ПОВЕРКИ МИ 1007 ВО

Приложение 10

Обязательное

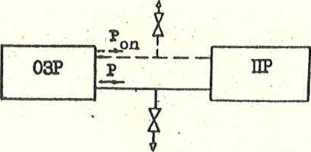

Схема подключения к поверяемому преобразователю образцовых задатчиков давления и (или) разрежения

ОЗР - образцовый задатчик давления и (или) разрежения (например, "Воздух-250”); ПР - поверяемый преобразователь;

р’ _и р ₊ р

^{г 1 г}оп^#

Если опорное давление Р_оп - 0, то Р’ ^e Р, где Р - измеряемое давление. Примечание. Линия опорного давления может отсутствовать.

Тираж 20000

Типография АО ’’Манометр

ИНФОРМАЦИОННЫЕ ДАННЫЕ

• 1. Разработана Московским производственным объединением ’’Манометр” и Всесоюзным научно-исследовательским институтом метрологии, испытаний и стандартизации в приборостроении (ВНИИМИСП).

Исполнители:

С.И.Мильман, к.т.н.; М.А.Головашкин, к.т.н. (руководители темы).

• 2. Утверждена зам. директора ВНИИМС 20.06.89 г.

• 3. Зарегистрирована ВНИИМС 14.06.89 г. под номером МИ 1997-89.

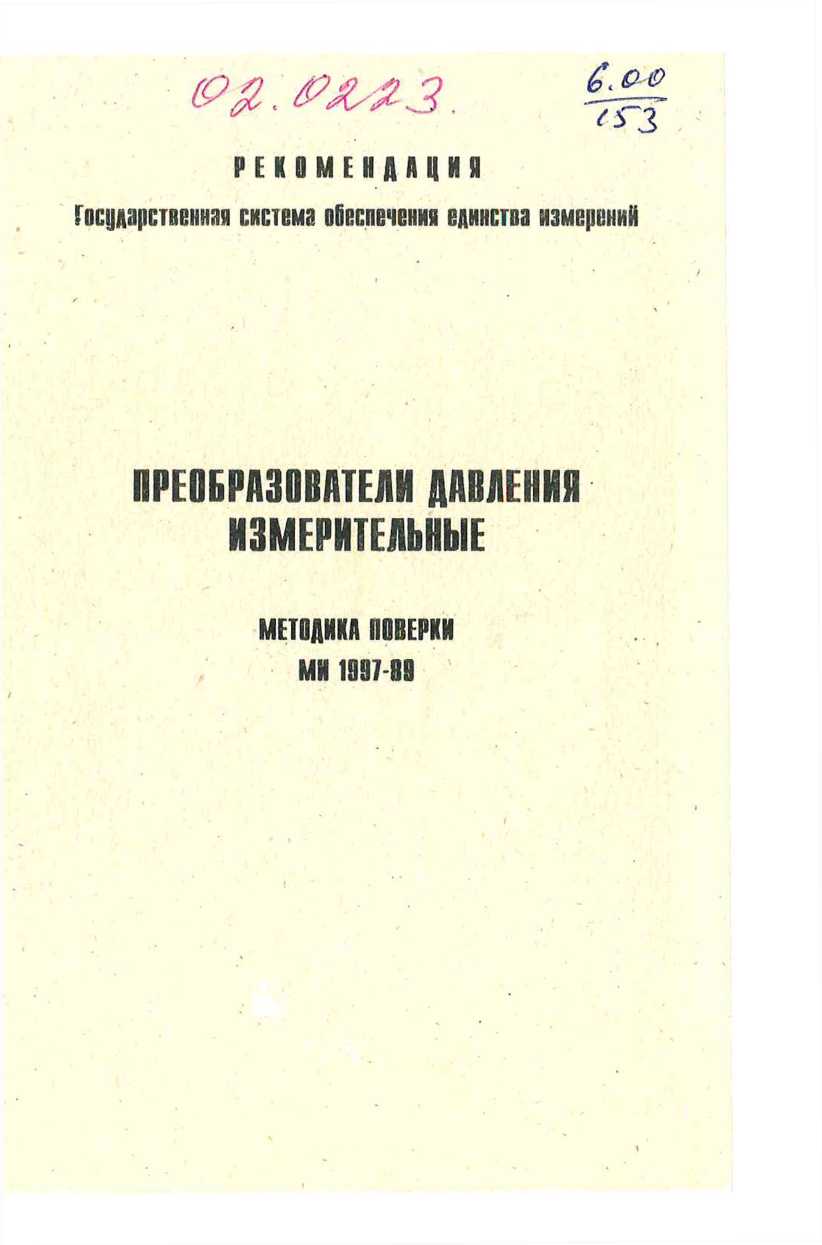

РЕКОМЕНДАЦИЯ

Государственная система обеспечения единства измерений

ПРЕОБРАЗОВАТЕЛИ ДАВЛЕНИЯ ИЗМЕРИТЕЛЬНЫЕ

МЕТОДИКА ПОВЕРКИ

Настоящая рекомендация распространяется на измерительные преобразователи типа ’’Сапфир”, выпускаемые по ГОСТ 22520-85 и предназначенные для непрерывного преобразования избыточного давления (далее -давления), разрежения, избыточного давления-разрежения, абсолютного давления и разности давлений в унифицированный токовый сигнал, в гом числе на преобразователи разности давлений, используемые для измерения расхода и уровня. Рекомендация устанавливает методику их первичной и периодической поверок.

Допускается применять данную рекомендацию для поверки других измерительных преобразователей (датчиков), если это предусмотрено НТД на эти изделия.

Основные нормативно-технические характеристики преобразователей:

Верхние пределы измерений:

избыточного давления от 0,06 kPa до 1000 МРа;

разрежения от 0,06 до 100 kPa;

избыточного давления-разрежения от минус 0,125 - плюс 0,125 kPa до минус 0,1 - плюс 2,4 МРа;

абсолютного давления от 2,5 kPa до 16 МРа;

разности давлений от 0,06 kPa до 16 МРа.

Предельные значения выходных сигналов 0-5, 0-20, 4-20, 5-0, 20-0 и 20-4 mA.

Преобразователи разности давлений имеют линейно возрастающую или линейно убывающую характеристику выходного сигнала, остальные преобразователи - линейно возрастающую.

Пределы допускаемой основной погрешности от + 0,2 до ± 1,5 %.

Межповерочный .интервал установлен в эксплуатационной документации на преобразователи конкретного типа.

31

Приложение 9 Обязательное

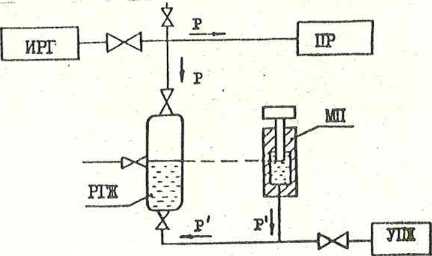

Схема подключения к преобразователю, для которого рабочей средой при поверке должен быть газ, грузопоршневого манометра, предназначенного для передачи давления жидкостью

Р и Р’ - измеряемое давление и давление под поршнем МП (как правило Р • Р’);

ИР!' - источник давления газа (например, баллон со сжатым азотом и редуктор); ПР - поверяемый преобразователь;

РГЖ - разделительный сосуд (газ-жидкость);

МП - измерительная колонка грузопоршпевого манометра (например, МП6, МП60, МП600);

У Г! Ж - устройство для подкачки жидкости с целью поддержания ее уровня в разделительном сосуде. Уровень жидкости в разделительном сосуде должен находиться на уровне в плоскости торца поршня МП. Если это не соблюдается, то Р = Р’ и должна вводиться поправка Р на разность этих уровней. Др =/ру, а Р = Р’ + ДР (”+’’, если уровень в сосуде ниже торца поршня, если выше). Если Др £ 0,15у_п, то его не учитывают.

- 30 -

Приложение 8

Обязательное

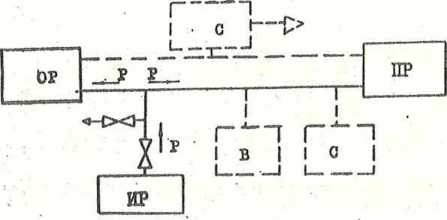

Общая схема подключения образцового СИ давления или разрежения и источника этих параметров к поверяемому преобразователю

Р - измеряемый параметр (давление или разрежение);

ОР - образцовое средство давления и (или) разрежения;

ПР -   поверяемый преобразователь;

ИР -   источник давления и (или) разрежения;

С - дополнительные емкости вместимостью от 1 до 50 1;

В - вакуумметр для измерения малых абсолютных давлений (например, вакуум

метр теплоэлектрическимй ВТБ-1) образцовым СИ не является и рекомендуют . только в схемах поверки преобразователей абсолютного давления с верхним пределом измерений 0,25 МРа и менее.

Примечание. Схема не распространяется на случаи использования в качестве образцовых СИ автоматизированных задатчиков давления, а также на системы с опорным давлением и последовательным включением нескольких ОР.

• 1. ОПЕРАЦИИ ПОВЕРКИ

1.1. При проведении первичной и периодической поверок должны быть выполнены следующие операции:

Внешний осмотр - п. 5.1.

Опробование - п. 5.2.

Определение основной погрешности преобразователя - п. 5.3.

Определение вариации выходного сигнала преобразователя - п. 5.4.

Примечание. Первичную ведомственную поверку совмещают с приемкой ОТК, если представитель ОТК, осуществляющий приемку, имеет право ведомственной поверки. В этом случае при наличии на предприятии Госприемки или других видов специальной приемки первичную поверку проводит ОТК при предъявительских испытаниях.

• 2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки применяют средства, указанные в таблице 1.

Таблица 1

- 29 -

Приложение 7

Обязательное

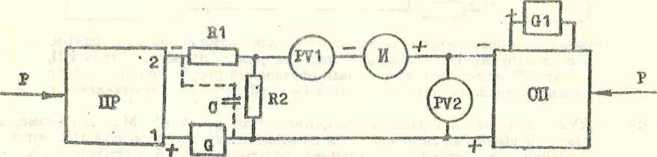

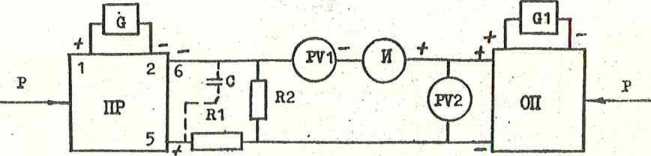

Схема включения преобразователей с выходным сигналом 20-4 mA при сравнении выходных сигналов поверяемого и образцового преобразователей

а) Подключение сопротивления нагрузки (Rl + R2) к клеммам 5 и 6

б) Включение сопротивления нагрузки (Rl + R2) последовательно с источником питания

И - образцовый источник опорного напряжения (например, потенциометр Р363-1).

Значение опорного напряжения должно быть равно 1,25 диапазона измерения выходного сигнала ОП при изменении измеряемого параметра от нуля до верхнего предела измерения (если нижнее предельное значение выходного сигнала ОП равно нулю).

Остальные обозначения - в приложении 5.

Примечание. Для преобразователей Сапфир-22-Ех использование схемы

а) не допускается.

28

Приложение 6

Обязательное

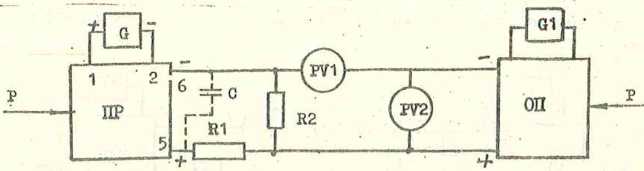

Схема включения преобразователей с выходным сигналом 4-20 mA при сравне ими выходных сигналов поверяемого и образцового преобразователен

а) Подключение сопротивления нагрузки (R1 + R2) к клеммам 5 и 6

б) Включение сопротивления нагрузки (Rl + R2) последовательное источником питания

И - источник опорного напряжений (например, потенциометр Р363-1). Значение опорного напряжений должно быть равно 0,25 диапазона изменения выходного сигнала ОП при изменении измеряемого параметра от нуля до верхнего предела измерения, если нижнее предельное значение выходного сигнала ОП равно нулю.

Если нижнее предельное значение выходного сигнала ОП сос.авляет 0,2 его верхнего предельного значения, то источник И не устанавливают и вместо него предусмотривают перемычку.

Остальные обозначения - в приложении 5.

Пршмчшим. Для преобразователей Сапфир-22-Ех использование схемы а) не допускаемся.

- 6 -

• 2.2. Образцовые средства измерений, применяемые при поверке (далее -образцовые СИ), должны быть поверены или аттестованы и иметь действующие свидетельства о поверке или аттестации. Вспомогательные средства измерения должны иметь действующее свидетельство о поверке или клеймо, удостоверяющее ее проведение.

• 2.3. Допускается применять средства поверки, ие предусмотренные перечнем, приведенным в табл. 1, при условии обеспечения или условий и проведения поверки в соответствии с разделами 4 и 5.

• 3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 3.1. При проведении поверки должны быть соблюдены требования безопасности по ОСТ 25-997-82 для изделий, относящихся к классу 01 по ГОСТ 12.2.007;0-75, и требования по безопасности эксплуатации применяемых средств поверки, указанные в НТД на эти средства.

• 4. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

• 4.1. При проведении поверки должны быть соблюдены следующие условия:

,  1) температура окружающего воздуха (23 ± 2) °C;

• 2) относительная влажность окружающего воздуха от 30 до 80 %;

• 3) давление в помещении, где проводят поверку (далее - атмосферное давление) от 84 до 106,7 kPa (от 630 до 800 mm Hg);

• 4) колебания давления окружающего воздуха, влияющие на результаты сравнения выходного сигнала поверяемого преобразователя и соединенного с ним образцового СИ, должны отсутствовать; в случаях, когда это позволяет конструкция поверяемого преобразователя и образцового СИ (например, для преобразователей разности давления), влияние этих колебаний может быть

- 27 -

Приложение б

Обязательное

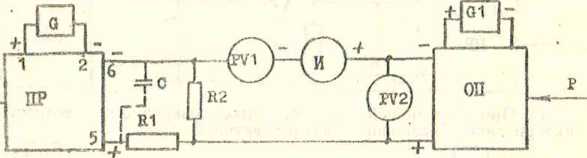

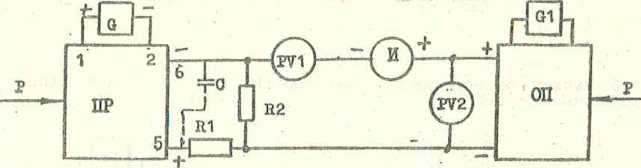

Схемы включения преобразователей с выходными сигналами 0-5 mA, 0-20 mA, 6-0 mA, 20-0 mA при сравнении выходных сигналов поверяемого и образцового преобразователей

а) При одинаковом характере изменения выходного сигнала поверяемого и образцового преобразователей (или возрастающий или убывающий)

б) При убывающей характеристике поверяемого и возрастающей характеристике образцового преобразователей

ОП - образцовый преобразователь давления и (или) разрежения с выходным сигналом в виде напряжения постоянного тока (например, преобразователь ИПД). В качестве ОП может быть использован образцовый преобразователь с токовым выходным сигналом с подключенным к нему образцовым сопротивлением;

RV1 и RV2 - вольтметры с входным сопротивлением g_BX 100 М£2 для измерения разности выходных сигналов и для измерения выходного сигнала ОП (контроля давления или разрежения), например, вольтметр 1Ц1516. Погрешность измерения давления или разрежения должна быть не ниже 1 % верхнего предела измерений или суммы верхних пределов измерений. Допускается вместо RV1 и RV2 использовать один вольтметр с переключением его для соответствующих измерений при этом на месте второго вольтметра должен быть предусмотрен разрыв цепи.

И - источник опорного напряжения (например, потенциометр Р363-1); значение опорного напряжения должно быть равно значению выходного сигнала ОП при значении давления, равном верхнему пределу измерения;

G и G1 - независимые источники питания;

R1 и R2 - тоже, что и в приложении 1; значение R2 должно равняться отношению диапазона изменения выходного сигнала ОП к соответствующему ему номинальному диапазону изменения выходного сигнала ПР. ПР и Р - тоже, что в приложении 1.

- 26 -

Приложение 4

Обязательное

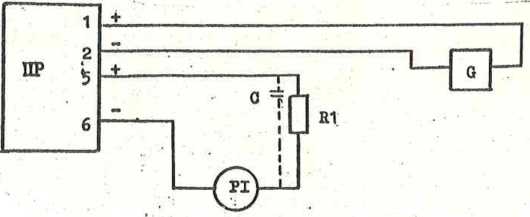

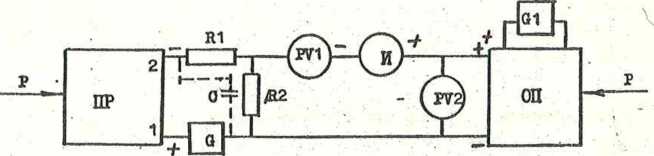

Схемы включения преобразователя с выходным сигналом 4-20 mA, или ЙО-4 mA при измерении выходного сигнала миллиамперметром

а) Подключение образцового сопротивления нагрузки к клеммам 5 и 6

б) Включение образцового сопротивления нагрузки последовательно с источником питания •

Обозначения - в приложении 2

Прамечшт. Для преобразователей Сапфир-22-Ех использование схемы а) не допускается.

существенно уменьшено, для чего камеры поверяемого преобразователя и образцового СИ, соединяющие с атмосферой, следует соединить между собой. Импульсную линию, через которую подают измеряемое давление, допускается соединять с дополнительными емкостями, вместимость каждой из которых должна находиться в пределах от 1 до 50 1. Влияние колебаний давления окружающего воздуха может быть также снижено при использовании образцовых задатчиков с опорным давлением;

• 5) вибрация, тряска, удары, наклоны и магнитные поля, кроме земного, влияющие на работу преобразователя, должны отсутствовать;

• 6) напряжение питания постоянного тока (36 + 0,72) V;

Пульсация напряжения не должна превышать + 0,5 % значения напряжения питания;

• 7) сопротивление нагрузки:

(500 + 50)^2. - при поверке преобразователей с предельными значениями выходного сигнала 0 и 20 или 4 и 20 mA;

(1200 + 50)£k - при поверке преобразователей с предельными значениями выходного сигнала 0 и 5 mA;

• 8) рабочая среда для преобразователей с верхними пределами до 2,5 МРа включительно - воздух или нейтральйый газ, более 2,5 МРа - жидкость.

Примечание. Допускается использовать: жидкость при поверке преобразователей с верхними пределами измерений от 0,4 до 2,5 МРа при условии обеспечения тщательного заполнения системы жидкостью; воздух - при поверке преобразователей с верхними пределами измерений более 2,5 до 60 МРа.

• 9) при поверке преобразователей разности давлений значение измеряемого параметра устанавливают при сообщении минусовой камеры с атмосферой и подаче соответствующего избыточного давления в плюсовую камеру преобразователей разности давлений. При поверке преобразователей этих ви-^ов на малые пределы измерения следует руководствоваться условиями ”4” настоящего пункта. При использовании в качестве образцовых СИ задатчиков с опорным давлением следует подавать в минусовую камеру опорное давление.

• 4.2. Перед проведением поверки должны быть выполнены следующие подготовительные работы.

Преобразователи должны быть выдержаны при температуре, указанной в п. 4.1, не менее 3 h, если время выдержки не указано в техническом описании и инструкции по эксплуатации;

выдержка преобразователя перед началом испытаний после включения питания должна быть не менее 0,5 h;

преобразователи должны быть установлены в рабочее положение с соблюдением указаний технического описания и инструкции по эксплуатации;

система, состоящая из соединительных линий, образцовых СИ и вспомогательных средств для задания и передачи измеряемого параметра при необходимости (п. 5.2.4 п/п. 2) должна быть проверена на герметичность в соответствии с пн. 4.2.1-4.2.4.

• 4.2.1. Проверка герметичности системы для поверки преобразователей давления, разности давлений, разрежения с верхними пределами измерений менее 100 kPa, aбvoлютнoгo давления с верхними пределами измерения более 0,25 МРа проводится при значениях давления или разрежения, равных верхнему пределу измерений поверяемого преобразователя.

Проверку герметичности системы для поверки преобразователей давления-разрежения проводят при давлении, равном верхнему пределу измерений избыточного давления.

Проверку герметичности системы для поверки преобразователей разрежения с верхних? пределом измерений 100 kPa проводят при разрежении, равном 0,9-0,95 значения атмосферного давления.

Примечание. Проверку герметичности системы для поверки преобразователей абсолютного давления с верхними пределами измерения менее 0,25 МРа проводят при давлениях и методах, изложенных в п. 4.2.3.

• 4.2.2. При проверке герметичности системы, предназначенной для поверки преобразователей, указанных в п. 4.2.1, на место поверяемого преобразователя устанавливают преобразователь, герметичность которого проведена, или любое другое средство измерений, имеющее погрешность (приведенную к значениям давления, указанным в п. 4.2.1) не более 2,5 % и позволяющее заметить изменение давления 0,5 % заданного значения давления.

Создают давление, указанное в п. 4.2.1, и отключают источник давления. Если в качестве образцового СИ применяют грузопоршневой манометр, его колонку и пресс также отключают.

Систему считают герметичной, если после трехминутной выдержки под давлением, равным верхнему пределу измерений, в течение последующих 2 min в ней не наблюдают падение давления (разрежения).

Допускается изменение давления (разрежения), обусловленное изменением температуры окружающего воздуха и изменением температуры измеряемой среды, которое не должно превышать значений, указанных в таблице 2. Суммарное время выдержки под давлением может быть увеличено до 15 min, а изменение давления за последние 5 min также не должно превышать значений, указанных в таблице 2.

• 4.2.3. Проверку герметичности системы, предназначенной для проверки преобразователей абсолютного давления с верхними пределами измерений 0,25 МРа и менее, осуществляют следующим образом.

- 25 -

Приложение 8 Обязательное

Схемы включения преобразователя с выходным сигналом 4-20 mA или 20-4 mA при измерении выходного сигнала по падению напряжения на образцовом сопротивлении

а) Подключение сопротивления нагрузки к клеммам 5 и 6

б) Включение сопротивления нагрузки последовательно с источником питания

Обозначения - в приложении 1

Примечание. Для преобразователей Сапфир-22-Ех использование схемы а) не допускается.

-24 -

Приложение 2

Обязательное

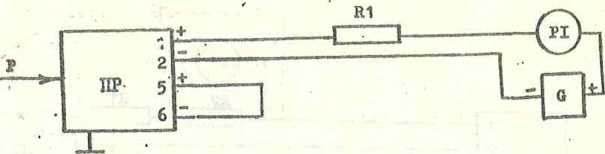

Схема включения преобразователя с выходным сигналом 0-5 mA или 0-20 mA, или 6-0 mA, или 20-0 mA при измерении выходного сигнала по миллиамперметру

PI - миллиамперметр (например, 1Ц31).

Остальные обозначения в приложении 1.

Примечав». R! должно соответствовать значениям сопротивления нагрузки, указанным в п. 4.1.

От 0,03 до 0,5

От 0,6 до 2,5

От 4 до 6

От 10 и более

Примечание. При меньшем изменении температуры допускаемое изменение давления пропорционально уменьшается.

В системе с вакуумметром для измерения малых абсолютных давлений ^оздают давление не более 0,07 kPa. Предварительно на место подключаемого преобразователя устанавливают средство измерения, отвечающее тем же требованиям, что и при проверке по п. 4.2.2. Поддерживают указанное давление в течение 2-3 min. Отключают устройство, создающее абсолютное давление, и, при необходимости, образцовое СИ (колонки грузопоршневого манометра). После выдержки системы в течение 3 min изменение давления не должно превышать 0,5 % верхнего предела измерений поверяемого преобразователя.

• 4.2.4. Если система предназначена для поверки преобразователей с разными значениями верхних пределов измерений, проверку герметичности рекомендуют проводить при давлении (разрежении), соответствующем наибольшему из этих значений.

10

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

• 5.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие преобразователей следующим требованиям:

• - преобразователь должен иметь паспорт или документ его заменяющий; при перисдической поверке допускается вместо паспорта представлять документ с указанием предела измерения, предельных значений выходного сигнала, требуемого предела допускаемой основной погрешности и номера, присвоенного предприятием-изготовителем. Справка должна быть подписана метрологической службой предприятия, эксплуатирующего преобразователь;

• - на преобразователе должна быть табличка с маркировкой, соответствующей паспорту или документу его заменяющему;

• - должна быть обеспечена возможность снятия крышки, закрывающей устройство регулировки нуля, клеммы контроля и колодку внешних соединений;

• - резьбы на присоединительных элементах не должны иметь сорванных ниток.

• 5.2. Опробование _t

• 5.2.1. При опробовании проверяют работоспособность преобразователя, функционирование корректора нуля, герметичность преобразователя.

• 5.2.2. Работоспособность преобразователя проверяют, изменяя измеряемое давление от нижнего предельного значения до верхнего. При этом должно наблюдаться изменение выходного сигнала.

Для преобразователей давления-разрежения работоспособность проверяют только при избыточном давлении, для преобразователей разрежения с верхним пределом измерений 100 kPa - при изменении разрежения до значения, равного не менее, чем 0,9 атмосферного давления.

• 5.2.3. Функционирование корректора нуля проьёряют, задав одно (любое) значение измеряемого давления. Корректор нуля поворачивают по часовой стрелке. При этом должно наблюдаться изменение выходного сигнала. Затем корректор нуля поворачивают против часовой стрелки. При этом должно наблюдаться изменение выходного сигнала в противоположную сторону.

• 5.2.4. Проверку герметичности преобразователя рекомендуется совмещать с операцией определения основной погрешности (и. 5.3.8).

Методика проверки герметичности преобразователя аналогична методике проверки герметичности системы (п.п. 4.2.1-4.2.4) со следующими особенностями:

- 23 -

Приложение 1 Обязательное

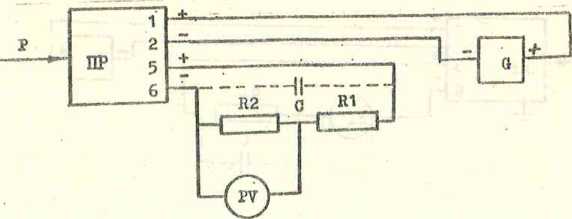

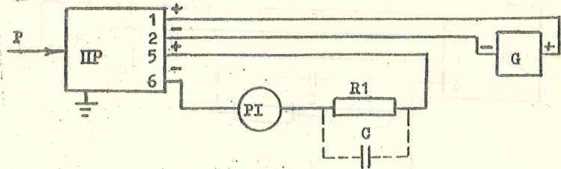

Схема включения преобразователя с выходным сигналом 0-5 mA или 0-29 mA, или 5-0 mA, или 20-0 mA при измерении выходного сигнала по падению напряжения на образцовом сопротивлении

ПР - поверяемый преобразователь;

G источник питания постоянного тока (например, Б5-8, 22БГ1-36);

R1 - резистор (например, тип. МЛТ) или магазин сопротивлений (например, 1’33);

R2 - резистор (например, магазин сопротивлений 1’4831; образцовая катушка сопротивления Р331);

RV - цифровой вольтметр (например, Щ1516) или потенциометр (например. Р363);

I’ - измеряемый параметр (вариант подключения средств для задания и (или) определения (контроля) измеряемого параметра приведены в приложениях 8-10);

С - конденсатор емкости от 6 до 15 nF и от 15 до 40 nF для преобразователей с верхним предельным значением выходного сигнала 5 и 20 mA, соответственно.

Примечание. I. Сумма значений сопротивлений R1 + R2 должна соответствовать значениям сопротивления нагрузки, указанным в и. 4.1; значение сопротивления R2 выбирают из условия получения необходимой точности измерения напряжения с учетом характеристик цифрового вольтметра или потенциометра PV.

2. Конденсатор (.' допускается нс устанавливать.

22 -

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 6.1. Положительные результаты первичной поверки измерительных преобразователей давления оформляют записью в паспорте (раздел ’’Свидетельство о приемке”), заверенной поверителем и удостоверенной оттиском клейма.

• 6.2. Положительные результаты периодической государственной поверки измерительных преобразователей давления оформляют выдачей свидетельства о государственной поверки.

• 6.3.  Положительные результаты периодической ведомственной метрологической службой.

• 6.4. 'При отрицательных результатах поверки измерительные преобразователи давления бракуют. При периодической государственной поверке выдают извещение о непригодности.

11

• 1) изменение давления или разрежения определяют по изменению выходного сигнала поверяемого преобразователя, включенного в систему (п. 4.2.2);

• 2) в случае обнаружения негерметичности системы с поверяемым преобразователем следует проверить отдельно систему и преобразователь;

• 3) проверку герметичности преобразователей разности давлений при поверке не проводят.

• 5.3. Определение основной погрешности.

• 5.3.1. Основную погрешность определяют следующими способами:

• 1) по образцовому СИ на входе преобразователя устанавливают измеряемый параметр, равный номинальному, а по другому образцовому СИ измеряют значение выходного сигнала;

• 2) по образцовому СИ на выходе преобразователя устанавливают расчетное значение выходного сигнала, соответствующее номинальному значению измеряемого параметра, а по другому образцовому СИ измеряют значение этого параметра на входе преобразователя;

• 3) сравнением выходных сигналов поверяемого и образцового преобразователей.

• 5.3.2. Схема включения преобразователей для измерения выходного сигнала при проведении поверки по способам 1 и 2 (п. 5.3.1) приведены в приложениях 1-4, по способу 3 - в приложениях 5-7. Схемы включения образцовых средств измерения давления приведены в приложениях 8-10.

При использовании автоматизированных задатчиков давления их включение осуществляют в соответствии с эксплуатационной документацией на эти задатчики.

• 5.3.3. Устанавливают следующие критерии достоверности поверки: Р_Вам " наибольшая вероятность ошибочно признанного годным любого в

действительности дефектного экземпляра преобразователя;

(^_м)_ва ~ отношение наибольшего возможного модуля основной погрешности экземпляра преобразователя, который может быть ошибочно признан годным, к пределу допускаемой основной погрешности.

Допускаемые значения критериев достоверности поверки принимают равными:

^вам “                ^кРва max “ Ь25

• 5.3.4. Устанавливают следующие параметры поверки:

m - число проверяемых точек в диапазоне изменений, m - 5;

- 12 -

n - число наблюдений при экспериментальном определении значений погрешности в каждой из проверяемых точек при прямом и обратном ходах, п - 1;

- абсолютное значение отношения контрольного допуска к пределу допускаемой основной погрешности;

Lp - отношение предела допускаемого значения погрешности образцовых СИ, применяемых при поверке, к пределу допускаемого значения основной погрешности поверяемого преобразователя.

Значения Тк и L_p принимают равными в соответствии с принятыми критериями достоверности поверки по таблице 3.

• 5.3.5. Выбор образцовых средств для определения основной погрешности поверяемых преобразователей осуществляют, исходя из технических возможностей и технико-экономических предпосылок с учетом критериев достоверности поверки п. 5.3.3 и таблицы 3.

Таблица 3

Параметры и критерии достоверности поверки

Примечание. Таблица 3 составлена в соответствии с принятыми в п. 5.3.3 критериями достоверности поверки согласно МИ 187-86 "ГСИ. Критерии достоверности и параметры методик поверки" и МИ 188-86 "ГСИ. Установление значений параметров методик поверки”.

• 5.3.6. При выборе образцовых средств для определения погрешности поверяемого преобразователя должны быть соблюдены следующие условия:

• 1) при поверке по способам 1 и 2 (п. 5.3.1) и определении значений выходного сигнала в mA

Др Д{

‘.    ) ' 100 < L_p ■ у,               (1)

^rmax ‘max “ *о

где Д„ - предел допускаемой абсолютной погрешности образцового прибора, контролирующего входной параметр при давлении или разрежении, равном верхнему пределу измерений поверяемого преобразователя, kPa, MPa;

21

• 5.4.2. Вариацию выходного сигнала у_г в % нормирующего значения вычисляют по формулам:

для способа 1 (п. 5.3.1)

Г - I

уг----100,                 .             (21)

^тах "

или

U’ - U

Тг -------------• юо,                                (22)

⁰ U - U

^итах ^ио

где I и Г - действительные значения выходного сигнала на одной и той же точке при измерении на выходе тока соответственно при прямом и обратном ходе, mA;

U и U’- действительные значения выходного сигнала на одной и той же точке при измерении на выходе падения напряжения на образцовом сопротивлении, соответственно при прямом и обратном ходе, mV;

для способа 2

р ^rmax

где Р и Р’ - действительные значения измеряемого параметра на одной и той же точке соответственно при прямом и обратном ходе, kPa, MPa;

для способа 3

где V и Y’ - основная погрешность преобразователя, соответственно при прямом и об-⁰         ратном ходе, % нормирующего значения;

Допускается использовать формулу (24) для определения вариации выходного сигнала по способам 1 и 2.

Значения Yr, получаемые по формулам (21-24), не должны превышать предела ее допускаемого значения.

• 5.4.3. Вариацию выходного сигнала преобразователей не определяют, если предел допускаемого ее значения менее 0,5 предела допускаемой основной погрешности.

• 5.4.4. Допускается вместо определения действительного значения вариации осуществлять контроль соответствия ее предельно допускаемым значениям.

при поверке по способу 2 (п. 5.3.1) для преобразователей давления-разрежения

У_д - ---_«---"------1---• 100,

^ризб.тах ⁺ Рразрлпах

для остальных преобразователей

¹ шах

где Р_н - номинальное значение измеряемого параметра, kPa, MPa;

Рд - действительное значение измеряемого параметра, kPa, MPa;

при поверке по способу 3 (п. 5.3.1)

U_n -------£----100, (20) ^max ' ^Uo

где U_n - показание СИ, измеряющего разность выходных сигналов поверяемого и образцового преобразователей, mV.

Вычисление у_д проводят с точностью до второго знака после запятой.

Преобразователь признают годным при первичной поверке, если во всех проверяемых точках основная погрешность (у_д1 1у_к • у].

Преобразователь признают негодным при первичной поверке, если хотя бы в одной точке основная погрешность [у_д] > [у_к • у]

Преобразователь признают годным при периодической поверке, если во всех проверяемых точках при первом или втором цикле определения основной погрешности [у_д| 4 [у_к • у].

Преобразователь признают негодным при периодической поверке, если хотя бы # одной точке при первом цикле определения основной погрешности [у_д] > ((б^ва faax ’ Т^{1 или при ВТО}Р^{ОМ цикле} Ц(д1 > (^к ' ^(обоз“ качения у по п. 5.3.6; у_к - по п. 5.3.4).

5.3.13. Допускается вместо определения действительных значений погрешности устанавливать соответствие ее предельно допускаемым значениям.

• 5.4. Определение вариации.

• 5.4.1. Вариацию выходного сигнала определяют при каждом проверяемом значении измеряемого параметра, кроме значений, соответствующих нижнему и верхнему пределам измерений, по показаниям, полученным при определении основной погрешности (п. 5.3.1).

- 13 -

P_niax “ верхний предел измерений (пли диапазон измерений для преобразователей Сапфир-22ДИВ) поверяемого преобразователя, kPa, МРа;

/\j - предел допускаемой абсолютной погрешности образцового прибора, контролирующего выходной сигнал, при верхнем предельном значении выходного сигнала поверяемого преобразователя, mA;

'шах* “ соответственно верхнее и нижнее предельные значения выходного сигнала, mA;

у - предел допускаемой основной погрешности поверяемого преобразователя, % нормирующего значения.

Примечание. 1„ “ 0 - для преобразователей с выходными сигналами 0-5, 5-0 и 0-20, 20-0 mA;

1₀ “ 4 mA - для преобразователей с выходными сигналами 4-20, 20-4 mA.

За нормирующее значение принимают:

для преобразователей Сапфир-22ДИВ - сумму абсолютных значений верхних пределов измерений избыточного давления и разрежения;

для остальных преобразователей - верхний предел измерений выходного параметра;

• 2) при поверке по способам 1 и 2 (п. 5.3.1) и определении значений выходного сигнала в mV по падению напряжения на образцовом сопротивлении

(_Ар_ +---• 100 < U • Y,          (2)

^max Р’тах “ U_o ^об

где Дц - предел допускаемой абсолютной погрешности образцового прибора, конт-z        ролируюгцего выходной сигнал, при верхнем предельном значении выходного

сигнала поверяемого преобразователя, mV;

U_niax. U_o - соответственно верхнее и нижнее предельные значения выходного сигнала, определяемые по формулам:

^тах ” hnax ’ ^об’             U_o “ I_o ‘ R_o£, mV;

Др - предел допускаемой абсолютной погрешности образцового сопротивления R₀6-«- :

R_o£ - значение образцового сопротивления, Л ;

14 -

• 3) при поверке по способу 3 (п. 5.3.1) и использовании образцового преобразователя, имеющего выходной сигнал в виде напряжения постоянного тока




  + (------------+

  ^тах " U_o

  Ar

  -l)-100<Lp-y,

  (3)

где ¥_og - предел допускаемой основной погрешности образцового преобразователя, % ⁰ от нормирующего значения поверяемого преобразователя;

Аик “ ⁿP^efl^ допускаемой абсолютной погрешности прибора, на котором осуществляют сравнение выходных сигналов образцового и поверяемого преобразователей, mV.

• 4) при поверке по способу 3 (п. 5.3.1) и использовании образцового преобразователя, имеющего токовый выходной сигнал

у_о$+             ■ 100 < Lp - у,                         <41

‘max ” ‘о

где Дне - предел допускаемой абсолютной погрешности прибора, на котором осуществляют сравнение выходных сигналов образцового и поверяемого преобразователей, mA;

Примечание. Если средство для контроля разности выходных сигналов поверяемого и образцового преобразователей обеспечивает по абсолютному значению погрешности измерения этой разности менее 0,1^, то      или Д|_К принимают равным нулю.                     ⁴

• 5.3.7. Расчетные значения выходного сигнала поверяемого преобразователя в микроамперах для заданного номинального значения измеряемого параметра Р в килопаскалях или мегопаскалях определяют по формулам:

для преобразователей давления-разрежения при измерении избыточного давления

19 -

при задании избыточного давления

Р'б ⁺ Рцзб

1р"---£--— • Отах “ V ⁺ »О’              <Ч)

¹ абс.тах

где P’g = 0,1 МРа.

В остальном следует руководствоваться п. 5.3.8.

• 5.3.11. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений свыше 2,5 МРа следует проводить с использованием образцовых СИ избыточного давления следующим образом:

• 1) корректором нуля при атмосферном давлении установить значение выходного сигнала, равное 1₀;

• 2) провести поверку при прямом и обратном ходе, задавая избыточное давление, численно равное абсолютному давлению, с соблюдением условий, изложенных в п. 5.3.8;

• 3) после определения основной погрешности при атмосферном давлении корректором нуля установить значение выходного сигнала 1р_Н

1рн ==   -          ' 0_пШх ” U ⁺ ^о»                     (15)

^габс.тах

где К = 0,1 МРа.

• 5.3.12. Основную погрешность в % нормирующего значения вычисляют по формулам:

при поверке по способу 1 (п. 5.3.1)

_Тд-_^2р_. 10°,                     <1б>

‘max ~ *о

где 1 - действительное значение выходного сигнала при измерении на выходе тока, mA;

U - действительное значение выходного сигнала при измерении на выходе падения напряжения на образцововм сопротивлении, mV;

18. -

В этом случае преобразователь поверяют на точках: при разрежении в пределах O,9O-O,95Pg, при значениях избыточного давления Р_изб.тах’ ^оп" ределяемом по формуле (10), и при трех промежуточных значениях давления

^изб .max ’ “ ^абс .max ^_ А.

где P_ag_{c max} - верхний предел измерений абсолютного давления, равный P_inax, МРа;

А -0,1 МРа.

Расчетные значения выходного сигнала 1р при задании разрежения определяют по формуле:

^абс .max

где абсолютная погрешность определения Pg не должна превышать

100

Рразр. - значение задаваемого разрежения;

Pg и Рр_а3р должно быть выражено в тех же единицах, что и P_ag_{c max}.

Расчетное значение выходного сигнала 1р при задании избыточного давления определяют по формуле:

1р "                  * ^шах “ 1о> ⁺ ^о’

*абс.тах

где P_H3g - значение задаваемого избыточного давления, МРа.

Перед поверкой корректором нуля устанавливают выходной сигнал на расчетное значение, соответствующее разрежению в пределах 0,9-0,95Pg. Расчетное значение’выходного сигнала определяют по формуле (11).

Если значение атмосферного давления находится в пределах 0,093-0,102 МРа (700-770 mm Hg), допускается расчетное значение выходного сигнала определять по формулам:.

при задании разрежения

^абс .max

для остальных преобразователей с возрастающей характеристикой выходного сигнала

1р “ р---' ^шах " V ⁺ *о»

^rmax

для преобразователей разности давления Сапфир-22ДД с убывающей характеристикой выходного сигнала

^-)-(I_max-Io>⁺Io.               <8)

. ^rmax

где P_max - верхний предел измерений для преобразователей избыточного давления, разрежения и абсолютного давления, kPa, MPa;

Рпячп mav ~ верхний предел разрежения для преобразователей давления-разреже-разр.тах       _{кРа> мра;}

Р_изб max " верхний предел измерений избыточного давления для преобразователей давления-разрежения, kPa, МРа;

Расчетные значения выходного сигнала Up, выраженные в напряжении постоянного тока, определяют по формуле:

и_р “ 1_р • R_o6, mV                              (9)

• 5.3.8. Перед определением основной погрешности должны быть соблюдены требования п. 4.2 и, в случае необходимости, откорректировано значение выходного сигнала, соответствующее нижнему предельному значению измеряемого параметра, указанному в таблице 4. Эта корректировка проводится после подачи и сброса измеряемого параметра, равного:

'   - для преобразователей давления-разрежения - 50-100 % верхнего

предела измерений избыточного давления;

• - для преобразователей абсолютного давления после выдержки их в пределах от 0 до 10 % верхнего предела измерений;

• - для остальных преобразователей. - 80-100 % верхнего предела измерений.

При периодической поверке, в случае совмещения проверка герметичности с подачей давления (разрежения) перед корректировкой выходного сигнала, выдержка проводится при давлении (разрежении) в соответствии с

Таблица 4

Наименование преобразователя

Установку выходного сигнала следует провести с наибольшей возможной точностью, обеспечиваемой устройством корректора и разрешающей способностью образцовых СИ. Погрешность установки (без учета погрешности контрольных средств) более 0,2 предела допускаемой основной погрешности поверяемого преобразователя не допускается.

17 -

• 5.3.9. Основную погрешность определяют при пяти значениях измеря емой величины, достаточно равномерно распределенных в диапазоне измерений, в том числе при значениях измеряемой величины, соответствующих нижнему и верхнему предельным значениям выходного сигнала. Интервал между значениями измеряемой величины не должен превышать 30 % диапазона измерений.

Основную погрешность определяют при значении измеряемой величины, полученной при приближении к нему как от меньших значений к большим, так и от больших к меньшим (при прямом и обратном ходе). При поверке способом 3 (п. 5.3.1) значения измеряемою параметра, при которых определяют погрешности при обратном ходе, могут отличаться от значений при прямом ходе не более, чем на 5 %.

Перед поверкой при обратном ходе преобразователь выдерживают в течение 1 min под воздействием верхнего предельного значения измеряемого параметра, соответствующего предельному значению выходного сигнала.

Допускается выдержку преобразователей давления-разрежения проводить только на верхнем пределе измерений избыточного давления.

При периодической поверке основную погрешность определяют в два цикла: до корректировки диапазона изменения выходного сигнала (калибровки) и после корректировки диапазона. Допускается второй цикл не проводить, если основная погрешность уд <    • у.

При поверке преобразователей с верхним пределом измерений разрежения 0,1 МРа, если атмосферное давление равно или менее 0,1 МРа, максимальное разрежение допускается устанавливать равным 0,90-0.95Pg, где Pg - атмосферное давление. Расчетное значение выходного сигнала при этом разрежении определяют по формулам (5) и (6). Pg следует привести к тем единицам, в которых выражено Р.

Примечание. 1 null ilg = 0,0001333 МРа.

Основную погрешность преобразователей абсолютного давления с верхним пределом измерений выше 0,25 МРа следует определять в соответствии с пн. 5.3.10 и 5.3.11. Допускается по методике и. 5.3.10 определять основную погрешность преобразователей абсолютного давления с верхними пределами измерений от 0,1 до 0,25 МРа.

• 5.3.10. Определение основной погрешности преобразователей абсолютного давления с верхними пределами измерений выше 0,25 до 2,5 МРа включительно следует проводить с использованием образцовых СИ разрежения и давления (например, МВП-2,5; МП-6 и МП-60).
