ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель

Меньшиков

«23» марта 2021 г.

директора

Государственная система обеспечения единства измерений

ТЕРМОМЕТРЫ БИМЕТАЛЛИЧЕСКИЕ ЭКОМЕРА БТ

Методика поверки

РТ-МП-206-442-2021

г. Москва

2021 г.

1 ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1 Настоящая методика распространяется на термометры биметаллические ЭКОМЕРА БТ (далее - БТ) и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2 В целях обеспечения прослеживаемости поверяемого БТ к государственным первичным эталонам единиц величин необходимо соблюдать требования настоящей методики поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого БТ измерений к:

  • - ТЭТ 34-2020 Государственный первичный эталон единицы температуры в диапазоне от 0 до 3200 °C;

  • - ТЭТ 35-2021 Государственный первичный эталон единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К.

  • 1.3 Средства измерений, используемые при поверке БТ, должны быть утвержденного типа и иметь действующую поверку. Используемые эталоны единиц величин должны иметь свидетельство об аттестации эталона единицы величины, действующее на момент поверки.

  • 1.4 В настоящей методике поверки используется метод непосредственного сличения с эталонным термометром.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 При проведении первичной и периодической поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Перечень операций поверки

Наименование операции

Номер пункта методики поверки

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

7

Да

Да

Подготовка к поверке и опробование средства измерений

8

Да

Да

Определение метрологических характеристик средств измерений

9

Да

Да

Подтверждение соответствие средства измерений метрологическим требованиям

10

Да

Да

  • 2.2 Определение метрологических характеристик проводится в диапазоне измерений, указанном паспорте или на циферблате БТ.

  • 2.3 Допускается первичную поверку проводить методом выборочной поверки с учетом основных положений ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку».

    • 2.3.1 План контроля - одноступенчатый. Уровень контроля - общий II, обычный. Приемлемый уровень качества AQL=0,25 (процент несоответствующих единиц продукции 0,25 %).

    • 2.3.2 В зависимости от объема партии, количество представленных на поверку приборов выбирается согласно таблице 2.

Таблица 2 - План выборочного контроля при поверке БТ

Объем партии, шт.

Объем выборки, шт

Приемочное число Ас

Браковочное число Re

от 2 до 8 включ.

2

0

1

от 9 до 15 включ.

3

от 16 до 25 включ.

5

от 26 до 50 включ.

8

от 51 до 90 включ.

13

от 91 до 150 включ.

20

от 151 до 280 включ.

32

от 281 до 500 включ.

50

от 501 до 1200 включ.

80

от 1201 до 3200 включ.

125

1

2

от 3201 до 10000 включ.

200

от 10001 до 35000 включ.

315

2

3

от 35001 до 150000 включ.

500

3

4

от 150001 до 500000 включ.

800

5

6

свыше 500000

1250

7

8

  • 2.3.3 Партия считается выдержавшей поверку, если в результате проверки выборки из партии, количество забракованных образцов БТ не превышает приемочное число Ас.

  • 2.3.4 В случае отклонения партии, данная партия не предъявляется на повторный контроль, прежде чем все единицы продукции не пройдут перепроверку или повторные испытания заказчиком и заказчик не будет уверен в том, что все несоответствующие единицы продукции изъяты, а несоответствия исправлены.

  • 2.3.5 При повторном контроле партии, выбирается усиленный уровень контроля в соответствии с таблицей 3.

Таблица 3 - План выборочного контроля при повторной поверке партии БТ

Объем партии, шт.

Объем выборки, шт

Приемочное число Ас

Браковочное число Re

от 2 до 8 включ.

2

0

1

от 9 до 15 включ.

3

от 16 до 25 включ.

5

от 26 до 50 включ.

8

от 51 до 90 включ.

13

от 91 до 150 включ.

20

от 151 до 280 включ.

32

от 281 до 500 включ.

50

от 501 до 1200 включ.

80

от 1201 до 3200 включ.

125

1

2

от 3201 до 10000 включ.

200

от 10001 до 35000 включ.

315

от 35001 до 150000 включ.

500

2

3

от 150001 до 500000 включ.

800

3

4

свыше 500000

1250

5

6

  • 2.3.6 В случае отклонения партии при повторной выборочной поверке бракуется вся партия или по заявлению заказчика проводится сплошной контроль — поверка всех образцов БТ из партии.

  • 2.3.7 Отбор выборки из партии проводить с учетом положений ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции»

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие условия влияющих факторов:

  • - температура окружающего воздуха, °C                   от плюс 15 до плюс 25;

  • - относительная влажность окружающего воздуха, %, не более                 80;

  • - атмосферное давление, кПа                                      от 84 до 106.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускаются лица:

  • - прошедшие инструктаж по технике безопасности;

  • - аккредитованные на право проведения поверки средств измерений в соответствии с действующими нормативными документами.

  • 4.2 Требования к количеству специалистов в целях обеспечения безопасности работ и возможности выполнения процедур поверки отсутствуют.

  • 5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки применяют средства поверки, указанные в таблице 3.

Таблица 4 - Средства поверки

Номер

пункта документа по поверке

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

9

Термопреобразователь сопротивления эталонный, диапазон измерений температуры от -30 до +180 °C, 3-й разряд по ГОСТ 8.558-2009 (далее -эталонный термометр)

Измеритель температуры многоканальный прецизионный МИТ 8, пределы допускаемой абсолютной погрешности измерений температуры At±(0,0035+10'5-|t|) °C (номер в Федеральном информационном фонде по обеспечению единства измерений 19736-11) (далее - МИТ 8)

Термостаты переливные прецизионные ТПП, диапазон воспроизведения температуры от -75 до +300 °C, нестабильность поддержания температуры не более ±0,01 °C (номер в Федеральном информационном фонде по обеспечению единства измерений 33744-07) (далее - термостат)

  • 5.2 Допускается применение других средств поверки с метрологическими и техническими характеристиками, обеспечивающими передачу единицы величины поверяемому средству измерений с точностью, удовлетворяющей требованиям ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры.

  • 5.3 Эталоны единиц величин, используемые при поверке, должны быть утверждены в соответствии с Положением об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки необходимо соблюдать:

  • - общие правила техники безопасности в соответствии с требованиями ГОСТ 12.2.003 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности»;

  • - правила по охране труда при эксплуатации электроустановок, утвержденные Приказом Министерства труда и социальной защиты Российской Федерации 15 декабря 2020 года № 903н «Об утверждении Правил по охране труда при эксплуатации электроустановок»;

  • - указания по технике безопасности, приведенные в эксплуатационной документации на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ

При внешнем осмотре БТ проверяется:

  • - соответствие внешнего вида и маркировки Описанию типа и эксплуатационной документации на БТ;

  • - отсутствие видимых повреждений корпуса БТ, которые могут повлиять на метрологические характеристики;

  • - отсутствие повреждений стекла БТ.

БТ, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 БТ должны предварительно выдерживаться в нерабочем состоянии при температуре окружающего воздуха, указанной в п. 3, не менее двух часов.

  • 8.2 При опробовании БТ необходимо удостовериться, что показания БТ изменяются при изменении температуры чувствительного элемента.

  • 8.3 БТ, не отвечающие перечисленным выше требованиям, дальнейшей поверке не подлежат.

9 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ
  • 9.1.1 Определение погрешности измерений температуры проводить методом непосредственного сличения с эталонным термометром в термостате переливном ТПП.

  • 9.1.2 При определении погрешности измерений температуры воспроизведение контрольного значения температуры осуществлять с помощью термостата (рисунок 1).

  • 9.1.3 Отсчет эталонного значения температуры проводить с помощью эталонного термометра, подключенного МИТ 8.10.

  • 9.1.4 БТ и эталонный термометр помещать в рабочую зону термостата таким образом, чтобы их чувствительные элементы находились в максимально возможной близости.

  • 9.1.5 Глубина погружения БТ и эталонного термометра должны соответствовать их эксплуатационной документации.

  • 9.1.6 Погрешность измерений температуры определять не менее чем в четырех контрольных значениях температуры, равномерно распределенных по диапазону измерений, включая крайние значения диапазона.

  • 9.1.7 Отсчет результатов измерений эталонного термометра и БТ проводить после выхода термостата на установленный температурный режим и стабилизации показаний эталонного термометра.

9.1.8 Перед выполнением отсчета показаний БТ рекомендуется слегка постучать по

стеклу или корпусу БТ.

9.1.9 Приведенная формуле (1):

погрешность измерений температуры (у), %, вычислять по

Y = tM3M-tCT 100,%              (1)

*^изм

где tH3M - результат измерений БТ, °C;

- результат измерений эталонного термометра и МИТ 8.10, °C; DkjM - диапазон измерений, °C.

МИТ 8

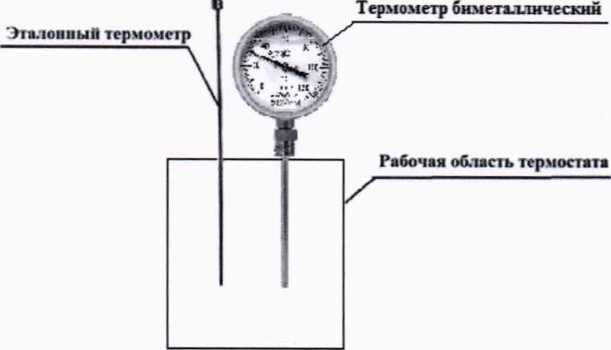

Рисунок 1 - Схема определения абсолютной погрешности измерений температуры методом непосредственного сличения

10 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ

Результат поверки БТ считать положительным, если значение приведенной погрешности, рассчитанной в п. 9.1.9, не превышает класса точности, указанного на циферблате БТ или в его паспорте.

11 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 11.1 Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

  • 11.2 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, на корпус или стекло БТ наносится знак поверки или(и) выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.

  • 11.3 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативноправовыми документами.

  • 11.4 Требования к оформлению протокола поверки не предъявляются.

    Д.А. Подобрянский

И.о начальника лаборатории № 442

6
