ГОСУДАРСТВЕННЫЙ

ПО ..СТШАРТАМ

•ч

Т

Утвержден

5В1о550.04б ДЛ-ЛУ

МЕТОДИЧЕСКИЕ

УКАЗАНИЯ

СИГНАЛИЗАТОРЫ ТЕРМ ОХШИ ЧЕСКИЕ

МНОГОКАНАЛЬНЫЕ

_ ‘    ЩИТ-2

Методы и средства поверки 5В 1.550,046 ДЛ

MU 662-84

г,'

'. Разработаны;

Харьковским ОКБА НПО "Химавтоматика”

Министерства" "химической промышленное

СССР

4 ■

«’•V

t-

Исполнители;.

-.____ ,5>   '

. * .

Утверждены:

1 Г*                  ' ■*'

С.И.Сутоцкцр^f В;М* БроЭьха

'■л '■                                         ,                ’’ *С

д .' *■ i                                          *■'            1

Украинским.Республиканским центром

■   . Л . М>»*5Н

• •: I ...

» •

■С

стандартизации

ГосстсЛЭаргпа

•• ;Л >

и метрологии

СССР

/

• ■ л»

а Е о го

^3

CZ •s

Лг

<ч а

1

<V

? с • .        -                1

1

* ■ Настоящие методические указания распространяются на сигнализаторы термохимические многоканальные ЩИГ-2, соответствующие .Х:Т

ГОСТ 12.4.070-79 (далее по тексту - сигнализаторы), и устанавливают методы и средства их первичной и периодической поверок. Сигнализаторы предназначены для контроля концентраций горючих газов,

; - *1-/ J                                                                               .                                                      I                       , •                                           ________

паров и их смесей в воздухе“производственных помещений и выдачи сигналов в диапазоне сигнальных концентраций.

Диапазон сигнальных концентраций сигнализаторов в рабочих условиях 5-50% от концентраций, соответствующих нижнему концентрационному пределу воспламенения (НКПВ).

Проверка основной погрешности срабатывания прородится на метановоздушной смеси. Сигнальная доля НКПВ и предел допускаемой основной погрешности срабатывания “сйтеализатора на"мётановоздушной смеси должны

OS

li

составлять (Н - .8) % НШВ.

Время выдачи сигнала - 10 5

а

Сигнализатор состоит из блокам питаниягсигнализации БПС-127 и датчиков термохимических (ДТХ-127) с конвекциорно-дй^^узионной или (ДТХ—128) с принудительной подачей контролируемой среда.

•<

=8

с=

1

•4

*

л

Лист

№5окчм.

Подпись

Дето

Разооб. /

Млпипхгп

'tf.of.ft..

Пор!

Боодько

ИМЯ

2ялин

Н. контр,

Сидак

W.S-

УгпЬ

' —

/ ■

5BI.550.046 ДЛ

Сигнализатор» терлохимиче- ■' ские многоканальные ЩИТ-2. Методические указания

Ъп. bluem Листов

мам ■* -»п—«!>»> мммуоаи!"«>«■■■

>*                                                  *       v А

I/ОПЕРАЦИИ ПОВЕРКИ

* ' ..

* А •

<>    I.I. При проведении поверки

должны выполняться операции,, указан-

выв в табл. I. Л .     ■ - Р ■

■ •         Таблица I

Р-. — —— — — — — — —

-• , •         •' X •.        , ■                 ’                                          <*

Наименование операции       .j

Номер пункта методических указаний'

I. Проверка комплектности, внеш-

с... • ■ -                                       |

1

него вида и маркировки

5.I.I. .   -

2. Опробование

5.2. —  .

3. Проверка основной погрешнее-

ти срабатывания

5.3.

-*<—  - ----- —

»•'

1.2. Сигнализатор подлежит обязательной государственной повер-Межповерочный интервал не менее 6 месяцев

i

2. СРЕДСТВА ПОВЕРКИ / ‘

  • 2.1. При проведении поверки должны применяться средства повер-

указанные в табл. 2.                    .

  • 2.2. Проверка основной погрешности срабатывания сигнализатора проводится с применением поверочных газовых смесей (ПРО) метан-воэ-дух в баллонах под давлением.

Объемные доли компонентов в смесях, погрешности приготовления

i

i

1

i

I

I и аттестации Пгриведены в обязательном приложении I.

■                                   ■   ■                 .-W          '   <           » •

z 4   .                                   ,         , Таблица 2

Наименование средств поверки ’Нормативно-технические характерис-г                    .   ’                тики

■ ! .. - ■ ,

I. Регулятор РН0-250-0,5Д У4-

4 2. Прибор электро измерителоныи L^._..U4352 (ИП1 )    ‘    '

■3. ПоЯерашая газовая е/чесь {/7/7?]~                                 -*

<«»*■..т. i ■ I . . .А..-»..        ---‘.phri

ТУ16-5Г7.298-78 напряжение 0-250/, ток 0,5 А

Предел измерения ?ТУ25-оч-ззоз-77

К.Лас.с точности 1.0

tQL_ l„, I J           . .. ...

TiicMb'Ito

Ijllffr.’’

ГТ

Ml

;Й‘->

* • .

***’.

Г1.у ■/-

’ 4 >* *' •

’■ •»

>

V .

Продолжение табл 2 7 '

■*

? ?;■

* 1 -■

-г-.

*

.V

7,

•                                                                                  - V •

/Наименование средств' поверки

'•'■гСЧ V. '                                ‘

’2'5-722 J\2

/ ■                         •" ■' ••

'* ”. • Ч‘ ’ '

'Вольтметр. 3533 (ИП2)

F. ■ Амперметр Э525 (ИЛЗ)

Кабель

7. С е кундоме р СОСпр-2 6-2-000 Камера ■

3- Редактор специальный

• ■ всяцупный РС-250-58

A                                 >                          "

-------- - -

ТНормативно-техначеские харйктеристи-!                       ки

1 .

' ТУ25-04.3716-79* предел, измерения—

' 300 V , класс точности 0,5

ТУ25-04-Т370-76, предел измерения 0,5 А, класс точности 0,5 5В4.853.597 4 7

ГОСТ 5072-79

5B5.887.6I0

ТУ26-05-188-74

f

w

4

I

*

4)

  • 1)

  • 2)

3)

t • г

N.

г

• - - >

Примечания: 1в В случае отсутствия рекомендуемых средств ки разрешается использовать иные средства ки при условии сохранения класса точности •_ делов измерения.^                         ;

2. Дамера 5B5.887.6I0 поставляется в составе -**•г- < >-               —— -

повер- ! повер- I

и пре-

' '                    t''" - 1

сигна- i ___ * —1 лизатора^. ЩИТ-2-1» кабель 5В4.853.597 поставляет-’ ся в состазе сигнализаторов всех исполнений.

• л                                                                                                               •

3. УСЛОВИЯ ПОВЕРКИ

3.1. При проведении поверки должны соблюдаться следующие уело- j

температура окружающего воздуха (25 - 10) °C ; . относительная влажность воздуха от 30 до 80 % ;

атмосферное давление от 0,084 до 0,107 МРа (от 630 до 800 mm .Яд );

напряжение питающей$#зи переменного тока (220 - II) V

чаототой (50 - 1)Нь ;   _

,5> пневматическое питание датчика ДТХ-128 осуществляется от

dj.r.L.

ХлЬойцм.' ■. fates’ .Iwrta

"u . k -.^ TT.  ......*   !■■■■■■<    1 -r - "             ------ ---J--■ -В1ГЛ-

5BI.550.046 ДЛ

Л •

I •> .  '

( Л’-■■' * 1 ' '                            ' .’■* ‘                                                                                *.                                          ■

[линии сжатого воздуха давлением от 0*25 до 0,60 Жа' кд{/ ст2 ), допустимое отклонение - 10 $ ;

воздействия

.■ р’ , ч’_. '.. >

• ’’~*А            ’-М . *1*« £'

*          ’• е

6) механически^

J                         »         г ■             *•

у.

* ■

■ Л-

. .-4

* ' ? г                ■ ‘Т

•б"

*• >•.

4. ПОДГОТОВКА К ПОВЕРКЕ'' ’

4.1. Перед проведением проверки должны быть выполнены следующие подготовительные работы :    . - '                   < г ..

—4Д.1. Смонтировать сигнализатор согласно' разделу "Технического

4?..

5

г

- А

описания и инструкции, по эксплуатации’’ 5BI.550.046 ТО 4.1.2. Проверить наличие заземления яблока БПС-127. Отключить урт сигнализатора цепи внешней сигнализации^

• •                          .                       'ft.-        1 - ’      1

-4-'

•>

5. .ПРОВЕДЕНИЕ ПОВЕРКИ

  • 5.1. Внешний осмотр

■ ■  5.I.I. При проведении внешнего, осмотра должно быть установлено

--*—‘Г                                                                               ■ •        _ _

соответствие сигнализатора следующим требованием ; комплектность сигнализатора должна соответствовать комплектнос

ти,указанной в паспорте на сигнализатор ;

-—-маркировка должна соответствовать приведенной в техническом описании и инструкции по эксплуатации ;

сигнализатор не должен иметь повреждений, нарушений покрытий, влияющих на его работоспособность.

Примечание : Комплектность проверяется при первичной поверке.

  • 5.2. Опробование ;

  • 5.2.1. Подготовить рабочее место в соответствии с рис. I.

  • 5.2.2. Регулятором -.ТР} по прибору ИП1 ^установить напряжение

(220 ± II)у             .  • .

5*2.3, Тумблер * 220V'установить в положение по . стрелке.

I . п                  '.Л-

->    .-.V-

' 7---—f---------      ----

'S\     r..u.... I...—,. .      ...■„ _ .-..„

;                                      , iRobnuc» ■> -

■          ГРСТШ-sr ....

- ---?— ■ ■••:***

г\.                ? V ‘ ’■    •.       ■-

_ 581.550*046 ДЛ х

4

I

:На передней панели блока У должен включиться светодиод ~220

- ; 5.2,4. Выдержать сигнализатор во включенном состоянии 5 пип.

. ‘                                                                                                  ' -г»              ” л-                   .      '

5.2,5, Установить тумблер да регламентном кабеле в положение

ЮК. По прибору НПЗ ’ зафиксировать значение тока, которое должно Выть (180 i 5) mA . При необходимости, при помощи переменного ре- .. зистора ТОК^ установить требуемое значение тока питания датчика.

Если резистором ТОК невозможно установить требуемые значения тока питания датчика, сигнализатор к дальнейшей поверке не допуска- . ется. \                      —А -------

- 5.2.6. Нажать кнопку ПРОВЕРКА., стрелка индикатора должна откло-^ ниться вправо иИпйшчиться светодиод КОНЦЕНТРАЩ'ТЯ.

Если при нажатии кнопки ПРОВЕРКА стрелка вправо не отклоняется,' светодиод КОНЦЕНТРАЦИЯ не включается, сигнализатор к дальнейшей поверке не допускается*

  • 5.2.7. Отсоединить разъем регламентного кабеля от блока У, дол

жен включиться светодиод НЕИСПРАВНОСТЬ. Установить тумблер"''.220V' в -положение против стрелки.            г

  • 5.2.8. Повторить операции п.п. 5.2,2. -5.2.7 сигнализатора.

5.3, Определение метрблодических параметров.

  • 5.3.1. Проверка вцдачи сигнала КОНЦЕНТРАЦИЯ

1 срабатывания с датчиком ДТХ-127.

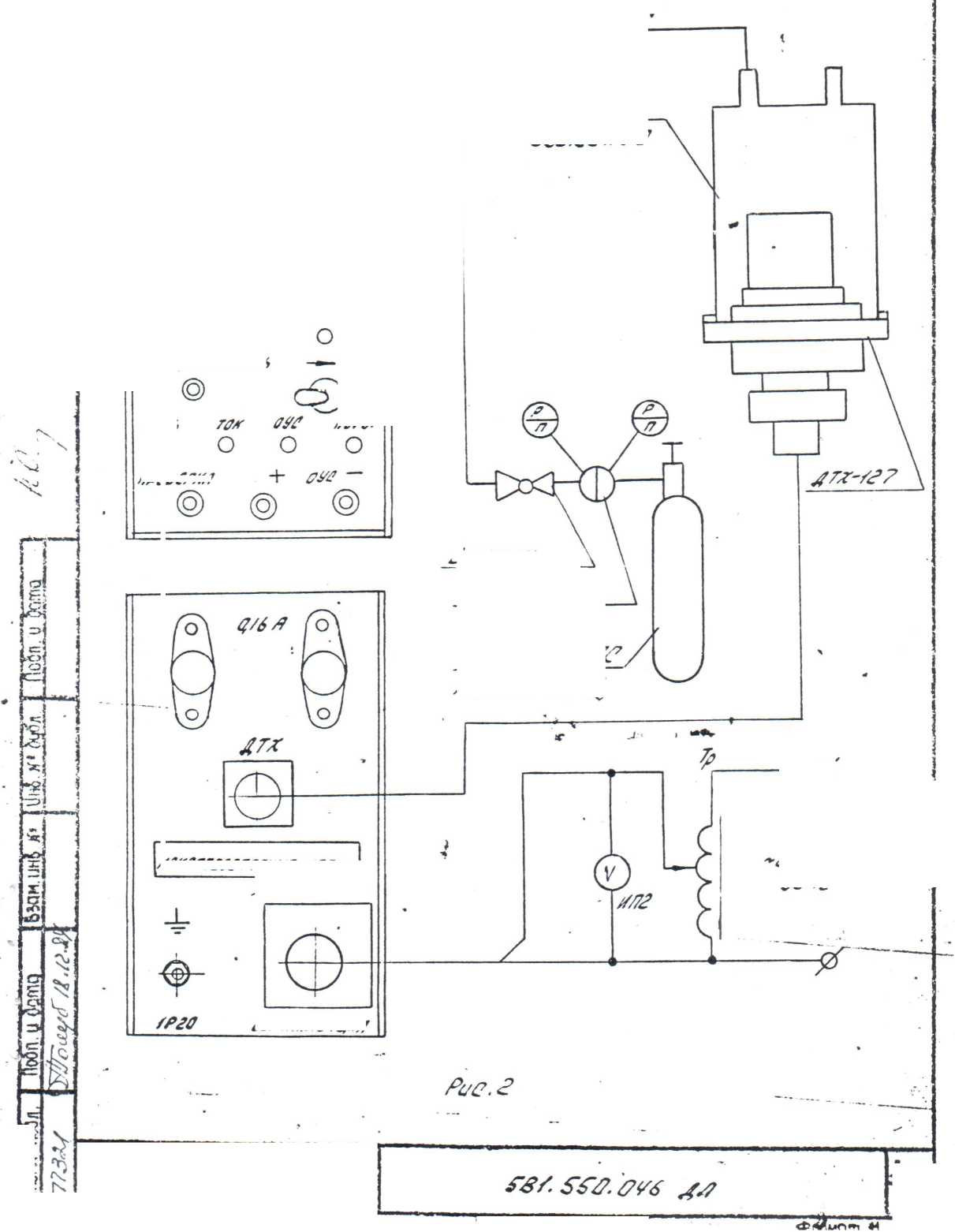

  • 1) подгото^ить-рабочее место в соответствии

  • 2) регулятором ТР по прибору Ш2 установить (2201Л).у_._Ттриблер

На

для всех каналов

основной погрешн

ности

рис. 2 ; напряжение 220У'установить в положение по стрелке.

передней панели блока У должен включиться светодиод '’~220У;

  • 3) выдержать сигнализатор во включенном, состоянии 5 min ;

  • 4) переменным резистором НУЛЬ установить стрелку индикатора крайнюю левую отметкур при наличии в месте установки датчика постоянной загазованности на датчик необходимо подавать воздух, не содер?

-•|4Г'                   - 'Л'            •*:

и^Д1ЛЗП| Х*.0О_1(ЧИ.

на

!

жащий горючих веществ з

с™ ) и не менее, чем "'

.. 5-а- ■

"  5) Измерить значение сопротивления между контактами 5-6 разъема 1

СИГНАЛИЗАЦИЯ, которое 'должно быть равно со ро ИГЛ;

  • 6) додать ПГС J6 1из баллона на датчик ЦЕХ-127 давлением V, ff,0Wa t B.OlMPa (0,4 ngf/cm1 ± 0,1 К) [/ Через 20 5 зафиксировать состояние светодиода КОНЦЕНТРАЦИЯ ,

, 7) подать ПГС й 2 из баллона на датчик ДТХ-127 давлением .

0,04 МР$ ± 0,01 МРа (0,4 xgJ/cm2 ± 0,1 кд f

■ : В момбнр начала реагирования индикатора на передней панели .< j включить секундомер, зафиксировать время включения светодиода КОНЦЕНГРАЩН ;      -

  • 8) Измерить значение сопротивления между контактами 5-6 разъема

СИГНАЛИЗАЦИЯ ;

  • 9) установить тумблер "-220V" в положение против стрелки ;

    4.

  • 10) повторить операции для всех каналов сигнализатора.

Сигнализатор считается вцдер72авшим испытания, если при подаче

ПГС # I светодиод КОНЦЕНТРАЦИЯ не включается, а при подаче ПГС $2 J ' . Г, Г

светодиод- КОНЦЕНТРАЦИЯ включается за время не более 10 s и солротиэ-jl&emq между контактами 5-6 разъема СИ1ШЛИЗАЦИЯ равно 0 “цо ИПб.

- -5.3г2.’''Проверка-выдачл сигнала КОНЦЕНТРАЦИЯ и основной погреш- » г л-'

ности срабатывания с датчикам ДТХ-128.,

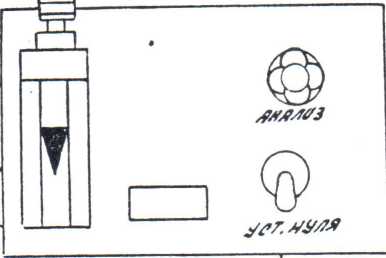

подготовить рабочее место в соответствии о рис. 3 ;

подсоединить к штуцеоу пегулятора давления линию сжатого $ _ </ 2. ~

л I)

2)

воздуха давлением от 0,25 до 0,60 МРа (от 2,5 до 6,0*gf/cm2). с помощью регулятора давления установить расход контролируемой среды (при всех испытаниях на смесях верхний край поплавка ротаметра дол-жен находиться против контрольной риски), переключатель УСТ.НУЛЯ -АНАЛИЗ установить в положение УСТ.НУЛЯ ;

  • 3) выполнить операции п.п. 5.3.1. 2)-5.3.1. 5) ;

  • 4) подсоединить баллон с ПГС № I к.штуцеру датчика ВХОД. Тумблер УСТ.НУЛЯ-АНАЛИЗ на датчике ДТХ-128 установить в положение

г

1 ‘

- 1 .

ifeiA'cm

гат ш-ез.....г

531.550,046 ДЛ

’» п        -hi,    л ь *’

_____

1

.. *•

Д.-‘Ч •

■--‘И

*».•

' ' . . ' 11 •■• -----------

V ■                             .     • Л.

• •■ ч

-I

fl                          *                     Ч • ’                   •                                                    w ч .                            •

АНАЛИЗ, Не менее, чем через 20 s зафиксировать состояние светодиода КОНЦЕНТРАЦИЯ.:        >’     ..     ■ /        ’           •

/ ?5) подключить ’баллон с ПГС Л 2 к штуцеру датчика ВХОД, подать смесь. В‘момент начала реагирования индикатора на передней панели включить секундомер, зафиксировать время включения светодиода КОНЦЕНТРАЦИЯ.; А-.       ?•'—"■ '<>•" '     ....                    ’ ?

. - 6) измерить значение сопротивления' между контактами 5-6 разъема СИГНАЛИЗАЦИЯ;                                           '/■'

  • 7) установить тумблер   220V" в положение против стрелки ;

  • 8) повторить операции для остальных каналов сигнализатора ; Сигнализатор считается выдержавшим испытания, если' при подаче

ТТГС № I световод КОНЦЕНТРАЦИЯ "не' включается, а при подаче ПГС № 2 ' светодиод КОНЦЕНТРАЦИЯ включается за время не -более_10 s__^i сопротивление между контактами 5-6 разъема СИГНАЛИЗАЦИЯ равно 0   .

'<Г'

* -V

г<

I f-

N

***

(1ИЬаац| KELTI^BWI Ш?ЗД V>{ *aft

а

^5q ПХТ tЮБ -g ...

^орйадПГ

  • 6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 6.1, Положительные результаты поверки должны оформляться путем нанесения клейма и выдачи свидетельства о государственной поверке ; по форме,‘указанной в обязательном приложении^ J® 2.

При необходимости результаты поверки приводятся на оборотной стороне сйидеТёльства в произвольной форме.

  • 6.2. При отрицательных результатах поверки сигнализаторы к эксплуатации не допускаются. В паспорте делается запись о непригодности сигнализатора. Клеймо должно быть погашено.

  • 7. ЭК0110ЖЕСКИЕ ПОКАЗАТЕЛИ

>• ' ■

  • 7.1. Объем ИГО Ji I и JS 2, необходимый для проведения одной поверки, составляет не более 15 L,

  • 7.2. Время, необходимое для поверки одного сигнализатора, не более 2 h.

tx/ь //с

6          щяг-г

66/хед

РР0Я2РМ

^222/ о

2276

Q) 0

7-22 7^2222

К2РЦ£А72ЩЯР О

££22224622276

Я

I

Лист

■£

47

<к Гч

дте/ул /мймгя /veer# для ляде/элл ЯдлЛгЛ ЛЛ//ЛЛ2Г ллл/блллллтт/л/ба &//7'-<?

б ЛОЛ У о

0

©

С0

22? 33222

0

+ 222

2,/6/7

1 О J

Р22Р262322Р226/2 4222

£207 22 7/Z

ep/wpj/fJW/p

62272/76

^£^///72772

6<Л2У2¥ 7/7Л6

/22272722- 222^7-7

-2221/

22 2/z

-

Ju—.

|Цзм(Лист

jpSckw. jПодпись

Дота

Счл тгт <?inR-R*

п

в #аМ/7££*ГЕ

1

~22£У

<

#У,1Ь

Схема раЗаееаа меем>а для ля&р/а/ 2?5Я2?727 харама 72/^2/27^2/22727227^27 /tfS/f't?

7 dz7//7 2/677777 ^777-/7?

t

9

О

П^аЛЯ?£Р2Х?72>

Хамере STX.MZM?

6J0/< У

о

ti/b //e

к

ггл/

£

Лист

//

£-£/7> MM о

юаням

££2//772//6

&ZM77S/ е /7/Ъ

Р7е/7727//

-7

Н£Я7££2£Юаш£ Ц£/7Р

^2222 £<7*Z

Ю/УМЯШаЯ?

ZEZ

1

Uin.i Лист

Я*Зсхим

подпись

Дате

ШЯШМШ &&77<Ж7

ММ У

0

j.

■ ...ПРИЛОЖЕНИЕ I

Обязательное

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПГС

МЕТАНА В ВОЗДУХЕ

;х0»7

J Номинальное-j значение

!

0,33(6,7)

1,05 (20)

4 '  .

Допустимое откло| нение         i

' !

± 0,03(i*0,7)

± 0,10 (± 2)

Примечания:

I. Изготовитель 2

в объема.до-!

.<

i

поставщик поверочных смесей -предприятия Союзметанола (например, Балашихинский кислородный завод, 143900, Московская обл., г. Балашиха; Днепропетровский кислородный завод, 320037t Днепропетровск, ул. Кислородная 1Л

Фор^а заказа ПГС приведена в'справочном приложении 3, образец заказной спецификации-в справочном приложении 4.

I iL

i

i

j

| Запись

  • 3 ?

I

1

  • 4

•1

■j

>

*

1

Д-Ч';

,/Действительной л осщев

ПРИЛОЖЕНИЕ 2

Обязательное

•V

СВИДЕТЕЛЬСТВО № __

* " ь5 ' t t;                                       т                            ’*

О государственной поверке сигнализатора ЩИТ-2- заводской

? ... изготовленного________________________принадлежащего

На основании результатов государственной поверки признан-

годным и допущен к эксплуатации. __________

Начальник лаборатории государственного надзора

19

г.

Госповеритель

I

ч А & Й I А

If

к:

35Bl55t7)45 ДЛ ~ ”

Акт

- заказа ПГС

ПРИЛОЖЕНИЕ з • Справочное '

. Ф I *

l                                                                                                              . «

•       Образец письма-заказа на поставку ПГС

'' - '•                                                                                 S                                                          . *■ '                                                         •             ■        , ‘

г

*        ■ ' ■< *             '            • *>                                                /

Директору_______________;___________

Прошу Вас приготовить поверочные газовые смеси согласно прила-

wrw*

гаемой заказной спецификации. Оплату гарантируем. Наш расчетный.^,.

счет Л________________ отделение Госбанка г. ________,__

Приложение: Заказная спецификация _______________ экз.

на_________________листах.

Руководитель предприятия

Гербовая печать

Главный бухгалтер

4

X.

ГОСТ ш-53

?' *

Примечания:                  ' Г" ’   "

  • 1. ПГС поставляется в баллонах потребителя по ГОСТ 949-7? вместимостью 1-40 L .

  • 2. Ремонт, переосвидетельствование, окраска и маркировка баллона производятся заводом-изготовителем ПГС за

  • 3. Технологический цикл приготовления ПГС сяца.

  • 4. Вывоз готовой продукции осуществляется

потребителем.         -    ,        1

счет потребителя, составляет 1,^2 ме-

по договоренности с

I

I

J я

Л

5BI.550.046-ДЛ ■ ;     *

I»*» ■ им |Д in инов—<r I -mi»'iiOHkino»iw            I ir^unyijnnwi i

XmupgfcUi ,, .   _____:_______

ш.

1

ОБРАЗЕЦ ЗАКАЗНОЙ СПЕЦИФИКАЦИИ i

ПРИЛОЖЕНИЙ 4

-Справочное

Sr о £ СТ

н.

(условия на (баллона.,

!ПГС

(смеси, »МРа ! ("«gj/cmp

т----у-----,-----------(

’Количест-! Наиме нова-!Объемные доли ком- ! 1 . i                               !                                                           •

(во балло—<ние компо-(понентов

!нов, шт

1

I

!

!

г

I

______I

. ^н®йтов-1^ГС|нОминаль-5Допусти- ! {ное зна- {мое откло (чение, % (некие, % { I .

Допустимая погрешность •' аттестации,

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
