СОГЛАСОВАНО

Генеральный директор ФГУП СПО «Аналитприбор» ____________________Н.Г. Антонов «_____» _______________ 2011

УТВЕРЖДАЮ

Руководитель

ГЦИ СИ ФГУП «ВНИИМС» __________________В .Н. Яншин «_____» _______________ 2011

ДАТЧИКИ-ГАЗОАНАЛИЗАТОРЫ

ТЕРМОМАГНИТНЫЕ ДАМ Методика поверки ИБЯЛ.407111.002 МП

Начальник ОМ - главный метролог

ФГУП СПО «Аналитприбор»

_____________________ Ю. В. Гращенков

ведущий инженер

Л. Л. Ужегова

Настоящая методика поверки распространяется на датчики - газоанализаторы термомагнитные ДАМ (в дальнейшем - газоанализатор) и устанавливает методику первичной поверки при выпуске из производства, после ремонта и периодической поверки в процессе эксплуатации.

Межповерочный интервал - 12 месяцев.

1 Операции поверки

1.1 При проведении поверки должны быть выполнены операции в соответствии с таблицей 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Проведение операции при

поверке

первичной

периодической

1 Внешний осмотр

6.1

Да

Да

2 Опробование:

6.2

- проверка работоспособности

6.2.1

Да

Да

газоанализатора;

- проверка герметичности газового

6.2.2

Да

Да

канала;

- проверка электрического

6.2.3

Да

Да

сопротивления изоляции;

- проверка электрической прочности

6.2.4

Да

Да

изоляции

3 Определение метрологических

6.3

характеристик:

- определение основной приведенной

6.3.1

Да

Да

погрешности газоанализатора;

- определение допускаемой вариации

6.3.2

Да

Да

выходного сигнала

1.2 При получении отрицательных результатов при проведении той или иной операции поверка газоанализатора прекращается.

2 Средства поверки

2.1 При проведении поверки должны быть применены средства, указанные в таблице 2.1. Таблица 2.1

Номер пункта методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

4.1

Термометр лабораторный ТЛ-2М, диапазон измерений (0 - 100)°С, цена деления

1 °С; ТУ22-2021.003-88

4.1

Барометр-анероид М-67 диапазон измерений от 610 до 790 мм рт. ст.; ТУ 25 04-

1797-75

4.1

Психрометр аспирационный электрический МВ-4М,ТУ25-1607.054-85

6.2

6.3

Секундомер СОСпр-2б-2 по ГОСТ 5072-79, 60/60, кл.2

6.2

Манометр образцовый, ГОСТ 6521-72, диапазон измерений (0-4) кгс/см2, кл. 0,25

6.2

Манометр образцовый, ГОСТ 6521-72, диапазон измерений (0-1) кгс/см2, кл. 0,25

6.2

Мегаомметр М4100/3 по ТУ 25-04-2131-72, диапазон измерения от 0 до 500 МОм, погрешность измерения ± 1 %

6.2

Установка для проверки электрической безопасности GPI-735А; диапазон вых. напряжения от 100 до 6000 В; диапазон установки предела по переменному току от 0,01 до 10,0 мА; диапазон измерений сопротивления изоляции при напряжении 50 и 100 В от 1 до 2000 МОм, при напряжении 500 и 1000В от 1 до 10000 МОм.

6.2

Вольтамперметр М2044 по ГОСТ 8711-93, шкала 0,75 мА - 30 А; (15 мВ - 600 В)

6.3

кл. 0,2

6.2

Мультиметр В7-80 по МЕРА.411189.001 ТУ, измерение

6.3

  • -  постоянного напряжения диапазон от 0 до 600 В, ± ( 0,05.. .0,1) %,

  • -  переменного напряжения диапазон от 0 до 400 В, ± ( 0,15.1) %, от 10 Гц до 100 кГц;

  • -  постоянного тока диапазон от 0 до 5 А, ± 0,2 %;

  • -  переменного тока диапазон от 0 до 5 А , ± ( 0,3.1,5) %, от 10 Гц до 10 кГц;

  • -  сопротивления постоянному току диапазон от 0 до 200 МОм, ± 0,1 %;

  • -  напряжения диодного теста током 1 мА; диапазон от 0 до 5 В, ± 0,25 %;

  • -  частоты сигналов переменного тока диапазон от 0,2 Гц до 50 МГц, ± 0,01 %;

  • -  емкости диапазон от 0 до 5000 мкФ, ± ( 2,5.4) %;

  • -  индуктивности диапазон от 0 до 200 мГн, ± 10 %

Номер пункта методики поверки

Наименование образцового средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

6.3

Ротаметр РМ-0,1 ГУЗ по ТУ 25-02.070213-82, верхний предел 0,1 м3/ч, кл. 4

6.2

6.3

Источник постоянного напряжения Б5-71/1, (0-30) В, ГОСТ 19164-83 *

6.2

6.3

Вентиль точной регулировки ИБЯЛ.306249.006*

6.2

6.3

Редуктор БКО-250-1 ТУ26-05-499-80*

6.2

6.3

Трубка ПВХ 4х1,5 по ТУ2247-465-00208947-2006*

6.2

6.3

Трубка ГС-ТВ (тройник), ГОСТ 25336-82*

6.2

6.3

Выносной блок управления и индикации ИБЯЛ.421252.001-01*

6.2

6.3

Пульт контроля ИБЯЛ.422411.005*

6.3

Резистор С2-29В-0,125-49,9 Ом ±1 %-А ОЖО.467.130 ТУ*

6.2

6.3

Крышка ИБЯЛ.301451.012 (...-01) (из комплекта ЗИП)*

6.3

Поверочные газовые смеси (ГСО-ПГС) по ТУ 6-16-2956-92, согласно таблице 2.2

Таблица 2.2

ГСО-ПГС

Компонентный

состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.407111.002; -01; -02 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

O2 - N2

0 - 10

5,0

± 0,5

относительная

± 1 %

3724-87

3

9,5

± 0,5

относительная

± 1 %

3724-87

ИБЯЛ.407111.002; -01; -02 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

O2 - N2

0 - 30

15,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

3

28,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

ИБЯ

Л.407111.002-03 (кислород в аргоне)

1

О2-АГ

0 - 2

Аргон ГОСТ 10157-79

2

0,95

± 0,05

± 0,02

7597-99

3

1,9

± 0,1

± 0,03

7598-99

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

О2-^2

0 - 5

2,50

± 0,25

относительная

± (-0,2-Х+2,0) %

3722-87

3

4,75

± 0,25

относительная

± (-0,2-Х+2,0) %

3722-87

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

О2-^2

0 - 10

5,0

± 0,5

относительная

± 1 %

3724-87

3

9,5

± 0,5

относительная

± 1 %

3724-87

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

О2-^2

0 - 21

9,5

± 0,5

относительная

± 1 %

3724-87

3

20,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

O2-N2

0 - 30

15,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

3

28,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

O2-N2

0 - 50

25,0

относительн.

± 5 %

относительная

±(-0,0032-Х+0,35)%

3732-87

3

47,5

относительн.

± 5 %

относительная

±(-0,0032-Х+0,35)%

3732-87

ИБЯЛ.40711

1.002-04 ... -09, -15 ... -17 (кислород в азоте)

1

O2-N2

15 - 30

16,0

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

2

22,5

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

3

28,5

относительн.

± 5 %

относительная

± (-0,03-Х+1,15) %

3726-87

ИБЯЛ.4

07111.002-10 (кислород в дымовом газе)

1

С(>-\2

0 - 2

25,5

± 1,5

± 0,2

3779-87

2

О2-

СО2-

N2

0,95

25,0

остальное

± 0,05

± 1,5

± 0,02

± 0,1

**

3

О2-

СО2-

N2

1,9

25,0

остальное

± 0,1

± 1,5

± 0,03

± 0,1

**

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.4071

11.002-11 ... -14 (кислород в дымовом газе)

1

CO2-N2

0 - 5

25,5

± 1,5

± 0,2

3779-87

2

О2-

СО2-

N2

2,5

25,0

остальное

± 0,25

± 1,5

± 0,05

± 0,1

**

3

О2-

СО2-

N2

4,75

25,0

остальное

± 0,25

± 1,5

± 0,05

± 0,1

**

ИБЯЛ.4071

11.002-11 ... -14 (кислород в дымовом газе)

1

CO2-N2

0 - 10

25,5

± 1,5

± 0,2

3779-87

2

О2-

СО2-

N2

4,75

25,0

остальное

± 0,25

± 1,5

± 0,05

± 0,1

**

3

О2-

СО2-

N2

9,5

25,0

остальное

± 0,5

± 1,5

± 0,10

± 0,1

**

ИБЯЛ.407

11.002-18 .-24 (водород в азоте (воздухе))

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

Н2^2

0 - 1

0,50

± 0,05

относительная

± (-2,2-Х+4,8) %

3909-87

3

0,95

относительн.

± 5 %

относительная

± 2 %

3944-87

ИБЯЛ.407

11.002-18 .-24 (водород в азоте (воздухе))

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

42-N2

0 - 2

0,95

относительн.

± 5 %

относительная

± 2 %

3944-87

3

1,85

± 0,15

относительная

± (-0,6-Х+2,7) %

3913-87

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.407

11.002-18 ,-24 (водород в азоте (воздухе))

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

R2-N2

0 - 3

1,50

± 0,15

относительная

± (-0,6-Х+2,7) %

3913-87

3

2,85

± 0,15

относительная

± (-0,6-Х+2,7) %

3913-87

ИБЯЛ.407

11.002-18 ,-24 (водород в азоте (воздухе))

1

42-N2

60-100

64,0

относительн.

± 5 %

относительная

± (-0,005-Х+0,6) %

3933-87

2

81,0

± 1,0

относительная

± (-0,01-Х+1,1) %

3913-87

3

Водород ГОСТ 3022-80

ИБЯЛ.407111.002-25, -27 (водород в кислороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

Н22

0 - 1

0,50

± 0,05

± 0,02

7601-99

3

1,00

относительн.

± 5 %

относительная

± 1 %

4273-88

ИБЯЛ.407111.002-25, -27 (водород в кислороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

Н22

0 - 2

1,00

относительн.

± 5 %

относительная

± 1 %

4273-88

3

1,90

относительн.

± 5 %

относительная

± 1 %

4273-88

ИБЯЛ.407111.002-25, -27 (водород в кислороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

Н22

0 - 3

1,50

± 0,15

± 0,05

7602-99

3

2,85

± 0,15

± 0,05

7602-99

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.407111.002-28, -29 (водород в углеводородах)

1

Н2 -СН4

50-100

51,0

± 1,0

± 0,3

7604-99

2

75,0

± 1,0

± 0,3

7604-99

ИБЯЛ.407111.002-28, -29 (водород в углеводородах)

1

Н2 -СН4

70-100

71,0

± 1,0

± 0,3

7604-99

2

85,0

± 1,0

± 0,3

7604-99

3

Водород ГОСТ 3022-80

ИБЯЛ.407111.002-30 ... -32 (кислород в водороде)

1

Водород ГОСТ 3022-80

2

О2 2

0 - 1

0,50

± 0,05

± 0,02

7592-99

3

0,95

± 0,05

± 0,02

7592-99

ИБЯЛ.407111.002-30 ... -32 (кислород в водороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

О2 2

0 - 2

0,95

± 0,05

± 0,02

7592-99

3

1,9

± 0,1

± 0,03

7593-99

ИБЯЛ.407111.002-30 ... -32 (кислород в водороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

О2 2

0 - 3

1,50

± 0,15

± 0,05

7594-99

3

2,85

± 0,15

± 0,05

7594-99

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.4071

11.002-33 ... -37 (диоксид углерода в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

СО2 -N2

0 - 10

4,75

± 0,5

± 0,08

3773-87

3

9,5

± 0,5

± 0,08

3773-87

ИБЯЛ.4071

11.002-33 ... -37 (диоксид углерода в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

СО2 -N2

0 - 20

9,5

± 0,5

± 0,08

3773-87

3

19,0

± 1,0

относительная

± (-0,02-Х+0,85) %

3777-87

ИБЯЛ.4071

11.002-33 ... -37 (диоксид углерода в азоте)

1

Азот газообразный особой чистоты по ГОСТ 9293-74

2

СО2 -N2

0 - 40

19,0

± 1,0

относительная

± (-0,02-Х+0,85) %

3777-87

3

38,0

± 2,0

относительная

± (-0,01-Х+0,72) %

3790-87

ИБЯЛ.4071

11.002-33 ... -37 (диоксид углерода в азоте)

1

СО2 -N2

30 - 50

32,0

± 2,0

относительная

± (-0,01-Х+0,72) %

3790-87

2

38,0

± 2,0

относительная

± (-0,01-Х+0,72) %

3790-87

3

47,5

± 2,5

относительная

±(-0,0069Х+0,535)%

3781-87

ИБЯЛ.4071

11.002-33 ... -37 (диоксид углерода в азоте)

1

СО2 -N2

40-100

43,0

± 2,5

относительная

±(-0,0069Х+0,535)%

3781-87

2

70,0

относительн.

± 5 %

относительная

±(-0,003-Х+0,347)%

3784-87

3

95,0

относительн.

± 5 %

± 0,1

3787-87

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер

ГСО-ПГС по Госреестру или обозначение НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.4

07111.002-38, -39 (кислород в дейтерии)

1

Дейтерий газообразный 100 % ТУ 95.15-88

2

О2 —D2

0 - 1

0,50

± 0,05

±0,02

8506-2004

3

0,95

± 0,05

±0,02

8506-2004

ИБЯЛ.4

07111.002-38, -39 (кислород в дейтерии)

1

Дейтерий газообразный 100 % ТУ 95.15-88

2

О2 —D2

0 - 3

1,50

± 0,15

± 0,05

8507-2004

3

2,85

± 0,15

± 0,05

8507-2004

ИБЯЛ.407111.002-40, -41 (дейтерий в кислороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

D2-O2

0 - 1

0,50

± 0,05

± 0,02

8508-2004

3

0,95

± 0,05

± 0,02

8508-2004

ИБЯЛ.407111.002-40, -41 (дейтерий в кислороде)

1

Кислород газообразный особой чистоты ТУ6-21-10-83

2

D2-O2

0 - 3

1,50

± 0,15

± 0,05

8509-2004

3

2,85

± 0,15

± 0,05

8509-2004

ИБЯЛ.4

07111.002-42 (кислород в дымовом газе)

1

С(>-\2

0 - 2

9,5

± 1,0

относительная

± (-0,02-Х+0,85) %

3777-87

2

О2-

СО2-

N2

0,95

9,5

остальное

относительн.

± 10 % относительн.

± 5 %

относительная ± (-4,4-Х+6,2) % относительная ± (-0,1-Х+2,7) %

4053-87

3

О2-

СО2-

N2

1,90

9,5

остальное

относительн.

± 5 % относительн.

± 5 %

относительн.

± 2 % относительная ± (-0,1-Х+2,7) %

4054-87

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер ГСО-ПГС по Госреестру или обозначение

НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ.407111.002-43, -

5 (кислород в дымовом газе)

1

CO2-N2

0 - 5

9,5

± 1,0

относительная

± (-0,02-Х+0,85) %

3777-87

2

О2-

СО2-

N2

2,50

9,5

остальное

относительн.

± 5 % относительн.

± 5 %

относительная ± (-0,4-Х+3,1) % относительная ± (-0,1-Х+2,7) %

4055-87

3

О2-

СО2-

N2

4,75

9,5

остальное

относительн.

± 5 % относительн.

± 5 %

относительная ± (-0,4-Х+3,1) % относительная ± (-0,1-Х+2,7) %

4055-87

ИБЯЛ.407111.002-44, -

6 (кислород в дымовом газе)

1

CO2-N2

0 - 10

9,5

± 1,0

относительная

± (-0,02-Х+0,85) %

3777-87

2

О2-

4,75

9,5

остальное

относительн.

± 5 % относительн.

± 5 %

относительная ± (-0,4-Х+3,1) % относительная ± (-0,1-Х+2,7) %

4055-87

СО2-

N2

3

О2-

9,5

9,5

остальное

относительн.

± 5 % относительн.

± 5 %

относительная

± 1 % относительная ± (-0,1-Х+2,7) %

4056-87

СО2-

N2

ИБЯЛ.407111.002-47 ... -49 (водород в азоте)

1

H2-N2

80 - 100

81,0

± 1,0

относительная

± (-0,1-Х+1,1) %

3939-87

2

90,5

± 0,5

относительная

± 0,10 %

3940-87

3

Водород ГОСТ 3022-80

ГСО-ПГС

Компонентный состав

Диапазоны измерения кислорода, объемная доля, %

Характеристика ГСО-ПГС

Номер ГСО-ПГС по Госреестру или обозначение

НТД

Содержание определяемого компо-нента,объем-ная доля, %

Пределы допускаемого отклонения, объемная доля, %

Пределы допускаемой погрешности аттестации, объемная доля, %

ИБЯЛ

.407111.002-47 ... -49 (водород в азоте)

1

^-N2

90 - 100

90,5

± 0,5

относительная

± 0,10 %

3940-87

2

95,0

± 0,2

± 0,08

7603-99

3

Водород ГОСТ 3022-80

ИБЯЛ.407111.002-47 ... -49 (водород в азоте)

1

Н2-^

95 - 100

95,0

± 0,2

± 0,08

7603-99

2

97,5

± 0,2

относительная

± 0,04 %

3942-87

3

Водород ГОСТ 3022-80

Примечания

  • 1 ** - Разработано в соответствии с требованиями РЭ 154-1-17-2004.

  • 2 - Х - действительное значение содержания определяемого компонента.

  • 3 Допускается получение указанных ГСО-ПГС на другом оборудовании при условии обеспечения характеристик, не хуже указанных.

  • 4 Изготовители и поставщики ГСО-ПГС:

  • - 214031; ФГУП СПО «Аналитприбор», Россия, г. Смоленск, ул. Бабушкина, 3, тел. (4812) 31-32-39, факс (4812) 31-75-17;

  • - 190005;ООО «Мониторинг», Россия, г. С-Петербург, Московский пр-т, 19, тел. (812) 315-11-45, факс (812) 327-97-76.

  • 2.2 Все средства поверки, кроме отмеченных *, должны иметь действующие свидетельства о поверке.

  • 2.3 Допускается применение других средств поверки, метрологические характеристики которых не хуже указанных.

  • 3 Требования безопасности

    • 3.1 При проведении поверки должны быть соблюдены следующие требования безопасности:

- требования техники безопасности при эксплуатации баллонов со сжатыми газами должны соответствовать “Правилам устройства и безопасной эксплуатации сосудов, работающих под давлением” (ПБ 03-576-03), утвержденным постановлением № 91 Госгортехнадзора России от 11.06.2003 г.;

- сброс газа при поверке газоанализатора по ГСО-ПГС должен осуществляться за пределы помещения согласно «Правилам безопасности систем газораспределения и газопотребления» (ПБ12-529-03), утвержденным постановлением № 9 ГГТН РФ от 18.03.2003 г.;

- помещение должно быть оборудовано приточно-вытяжной вентиляцией;

- в помещении запрещается пользоваться открытым огнем и курить;

- к поверке допускаются лица, изучившие руководство по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407'1'1'1.002-03.. .-49 и прошедшие необходимый инструктаж.

  • 4 Условия поверки

4.1 При проведении поверки должны быть соблюдены следующие условия:

- температура окружающей среды

(20 ± 5) ОС;

- относительная влажность

(65 ± 15) %;

- атмосферное давление

(101,3 ± 4) кПа ((760 ± 30) мм рт. ст.);

- напряжение питания

для исполнения ИБЯЛ.407111.002; -01; -02

(15,5 ± 0,5) В;

для исполнения ИБЯЛ.407111.002-03...-49

(12,0 ± 0,1) В;

- расход ГСО-ПГС

(0,75 ± 0,25) л/мин;

- механические воздействия, наличие

пыли, агрессивных примесей, внешние

электрические и магнитные поля, кроме земного, должны быть исключены;

- отсчет показаний газоанализатора для каждой ГСО- ПГС проводить спустя 5 мин с момента подачи ГСО-ПГС;

- допускается изменение показаний газоанализатора в установившемся значении выходного сигнала по токовому выходу не более 0,2уд. Установившимся считается среднее значение показаний в течение 30 с после начала отсчета показаний.

  • 5 Подготовка к поверке

    • 5.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

- ознакомиться с руководством по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002-01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03...-49 и подготовить газоанализатор к работе;

  • - выполнить мероприятия по обеспечению условий безопасности;

  • - выдержать газоанализатор во включенном состоянии при температуре проведения поверки в течение не менее 4 ч (если газоанализаторы находились при температурах, отличающихся от температуры проведения поверки более чем на ± 10 °С, следует выдержать их в условиях проведения поверки в течение не менее 24 ч);

  • -  выдержать баллоны с ГСО-ПГС при температуре поверки в течение не менее 24 ч;

  • - подготовить к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

  • - перед определением метрологических характеристик провести корректировку нулевых показания и чувствительности газоанализатора согласно руководству по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03.-49;

  • - поверку газоанализатора по ГСО-ПГС проводить для исполнения ИБЯЛ.407111.002-01; -02 - по схеме рисунка 1, для исполнения ИБЯЛ.407111.002-03.-49 по схеме рисунка 2.

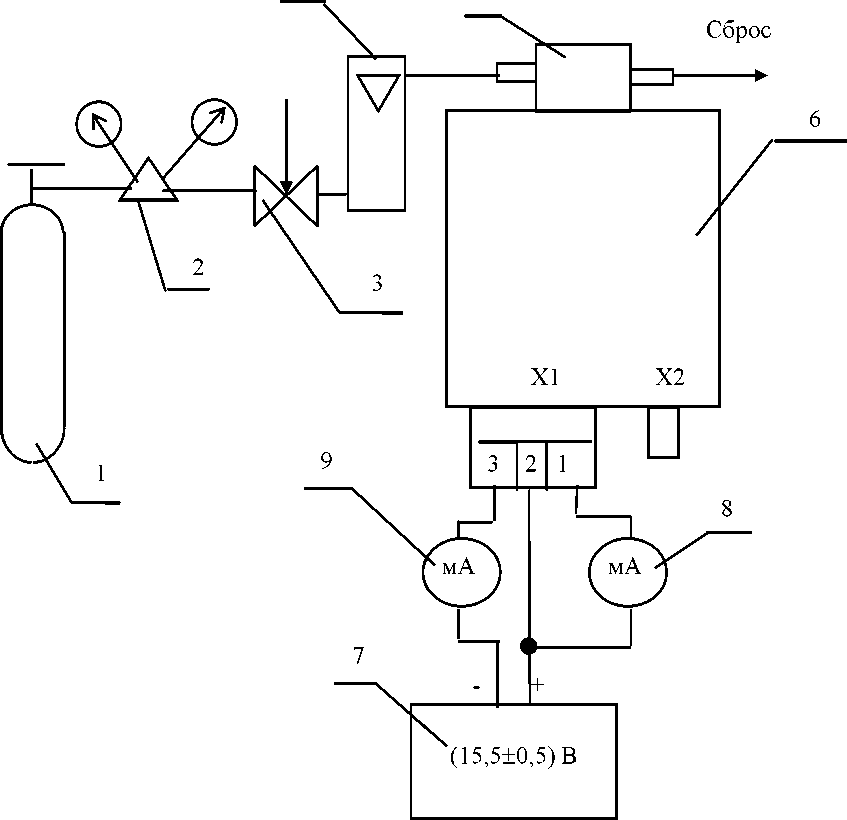

  • 1 - баллон с ГСО-ПГС;

  • 2 - редуктор;

  • 3 - вентиль точной регулировки;

  • 4 - ротаметр;

  • 5 - поверочный колпачок (для исполнения ИБЯЛ.407111.002,  -01);

  • 6 - газоанализатор;

  • 7 - источник питания постоянного тока;

  • 8 - миллиамперметр;

  • 9 - вольтметр универсальный цифровой В7-80 (в режиме измерения тока).

Газовые соединения выполнить трубкой ПВХ 4х1,5.

Рисунок 1 - Схема проверки по ГСО-ПГС для газоанализатора

исполнения ИБЯЛ.407111.002; -01; -02

3

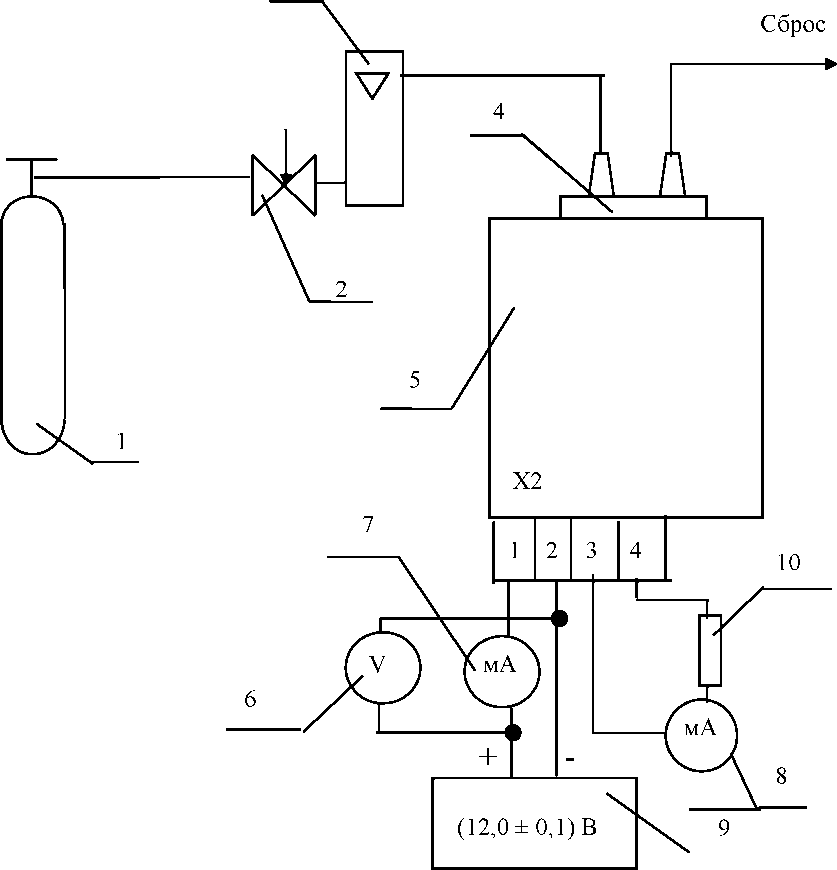

  • 1 - баллон с ГСО-ПГС;

  • 2 - вентиль точной регулировки;

  • 3 - ротаметр;

  • 4 - крышка ИБЯЛ.301451.012 (...-01) из комплекта ЗИП;

  • 5 - газоанализатор;

  • 6 - вольтметр универсальный цифровой В7-80;

7, 8 - миллиамперметр;

  • 9 - источник питания постоянного тока;

  • 10 - резистор 49,9 Ом.

Газовые соединения выполнить трубкой ПВХ 4х1,5.

Рисунок 2 - Схема проверки по ГСО-ПГС для газоанализатора

исполнения ИБЯЛ.407111.002-03.. .-49

  • 6 Проведение поверки

    • 6.1 Внешний осмотр

      • 6.1.1 При внешнем осмотре газоанализатора должно быть установлено:

- отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на работоспособность газоанализатора;

- проверить комплектность газоанализатора согласно руководству по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03.. .-49;

  • - наличие пломб;

  • -  наличие маркировки газоанализатора согласно руководству по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03.-49;

  • - исправность органов корректировки.

Примечание - Проверку комплектности газоанализатора проводить только при первичной поверке при выпуске из производства.

  • 6.2 Опробование

    • 6.2.1 Проверка работоспособности газоанализатора

      • 6.2.1.1 Проверку работоспособности проводить согласно разделу 9 руководства по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02 и разделу 2 руководства по эксплуатации ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03. -49.

      • 6.2.1.2  Газоанализатор считается выдержавшим проверку, если выполняются требования, указанные в разделе 9 руководства по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02 и в разделе 2 руководства по эксплуатации ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03.-49.

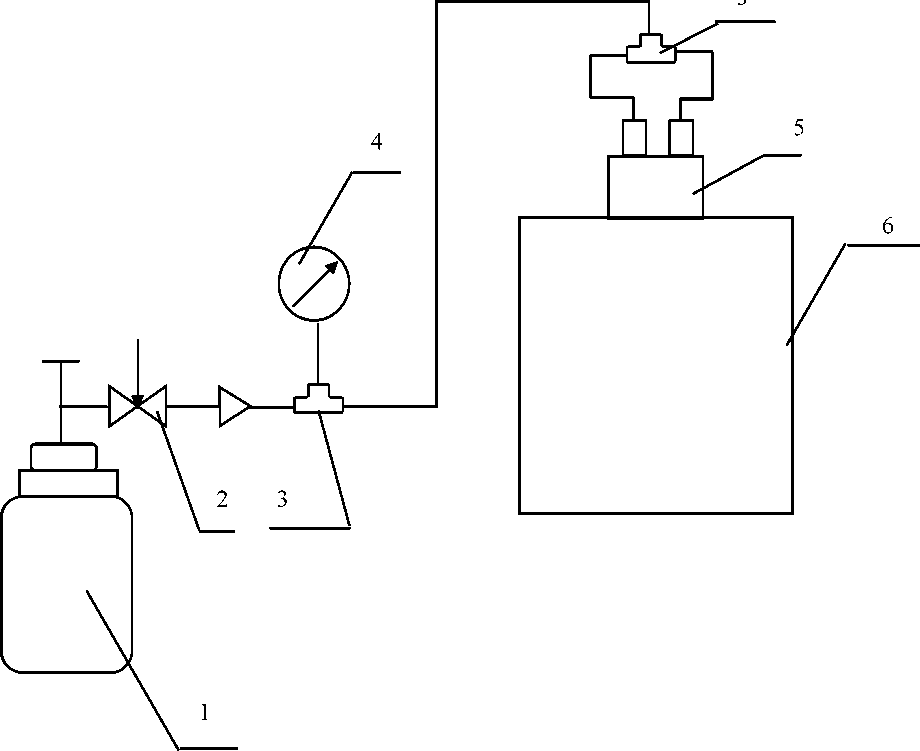

  • 6.2.2 Проверка герметичности газового канала

    • 6.2.2.1 Проверку герметичности газового канала проводить для газоанализатора исполнения ИБЯЛ.407111.002-03...-49 при отключенном электрическом питании по схеме рисунка 3. Газоанализатор предварительно выдержать при температуре окружающей среды не менее 2 ч.

    • 6.2.2.2 Подать на вход газоанализатора азот по ГОСТ 9293-74. Открыть запорный вентиль баллона и вентилем редуктора баллонного установить по манометру избыточное давление, равное

  • - для газоанализатора с измерительным каналом, основанным на термомагнитном

принципе измерения                                                30 кПа (0,30 кгс/см2);

  • - для газоанализатора с измерительным каналом, основанным на

термокондуктометрическом принципе измерения                   50 кПа (0,50 кгс/см2);

  • - для газоанализаторов, поставляемых по отдельному заказу, с измерительным каналом,

основанным либо на термокондуктометрическом, либо на термомагнитном принципе измерения, с требованием герметичности газового канала             202,6 кПа (2,0 кгс/см2).

Примечание - При этом заполненный газом объем манометра с соединительными трубками не должен превышать 5-10"5 м3.

  • 6.2.2.3 Закрыть запорный вентиль баллона и зафиксировать давление в газовом канале. Через 30 мин повторно зафиксировать по манометру давление в газовом канале.

  • 6.2.2.4 Газоанализатор считается выдержавшим испытание, если падение давления в газовом канале за 30 мин не превышает:

  • - для газоанализатора с измерительным каналом, основанным на термомагнитном

принципе измерения                                               2 кПа (0,02 кгс/см2);

  • -   для газоанализатора с измерительным   каналом,   основанным на

термокондуктометрическом принципе измерения                     1 кПа (0,01 кгс/см2);

  • - для газоанализатора, поставляемого по отдельному заказу, с измерительным каналом,

основанным либо на термокондуктометрическом, либо на термомагнитном принципе измерения, с требованием герметичности газового канала             10 кПа (0,1 кгс/см2).

  • 1 - баллон с азотом по ГОСТ 9293-74;

  • 2 - вентиль точной регулировки;

  • 3 - тройник;

  • 4 - манометр;

  • 5 - крышка ИБЯЛ.301451.012 (...-01) из комплекта ЗИП;

  • 6 - газоанализатор.

Газовые соединения выполнить трубкой ПВХ 4х1,5

Рисунок 3 - Схема для проверки герметичности газового канала газоанализатора

исполнения ИБЯЛ.407111.002-03.. .-49

6.2.3 Проверку электрического сопротивления изоляции

  • 6.2.3.1 Проверку электрического сопротивления изоляции проводить для газоанализатора исполнения ИБЯЛ.407111.002-03...-49. Газовый канал газоанализатора должен быть заполнен окружающим воздухом, электрическое питание отключено. ГСО-ПГС во время испытаний через газоанализатор не пропускать.

  • 6.2.3.2 Проверку проводить мегаомметром. Значение напряжения постоянного тока при измерении сопротивления изоляции должно быть от 250 до 500 В. Мегаомметр подключить между:

  • -  соединенными накоротко контактами 1; 2 разъема Х2, контактами 1 - 9 разъемов Х3, Х4 и корпусом газоанализатора;

  • -  соединенными накоротко контактами 1; 2 разъема Х2 и соединенными накоротко контактами 1 - 9 разъемов Х3, Х4.

  • 6.2.3.3 Показания мегаомметра отсчитывать через 1 мин после подачи в измерительную цепь газоанализатора измерительного напряжения или через меньшее время, если показание мегаомметра остается неизменным.

  • 6.2.3.4 Газоанализатор считается выдержавшим проверку, если показание мегаомметра не менее 20 МОм.

  • 6.2.4 Проверка электрической прочности изоляции

  • 6.2.4.1 Проверку электрической прочности изоляции проводить на установке для проверки электрической безопасности при температуре окружающей среды (20 ± 5) °С и относительной влажности от 45 до 80 %. Электрическое питание должно быть отключено. Газовый канал должен быть заполнен окружающим воздухом. ГСО-ПГС во время испытаний через газоанализатор не пропускать.

  • 6.2.4.2 Для газоанализатора исполнения ИБЯЛ.407111.002; -01; -02 испытательное, практически синусоидальное напряжение амплитудой 500 В частотой 50 Гц прикладывать между соединенными накоротко контактами 1 - 3 разъема питания Х1 и корпусом газоанализатора.

  • 6.2.4.3 Для газоанализатора исполнения ИБЯЛ.407111.002-03.-49 испытательное, практически синусоидальное напряжение амплитудой 500 В частотой 50 Гц прикладывать между:

  • -  соединенными накоротко контактами 1; 2 разъема Х2, контактами 1 - 9 разъемов Х3, Х4 и корпусом газоанализатора;

  • -  соединенными накоротко контактами 1; 2 разъема Х2 и соединенными накоротко контактами 1 - 9 разъемов Х3, Х4.

  • 6.2.4.4 Испытательное напряжение должно изменяться от 0 до заданного значения за время от 5 до 20 с. Снижение испытательного напряжения от заданного значения до нуля осуществлять в течение такого же времени. Изоляцию выдержать под действием испытательного напряжения в течение 1 мин.

  • 6.2.4.5 Газоанализатор считается выдержавшим проверку, если за время испытания не наблюдается признаков пробоя изоляции.

  • 6.3 Определение метрологических характеристик

    • 6.3.1 Определение основной приведенной погрешности газоанализатора

      • 6.3.1.1 Определение основной приведенной погрешности проводить при подаче ГСО-ПГС в последовательности №№ 1 - 2 - 3 - 2 - 1 - 3 в течение 5 мин каждую.

      • 6.3.1.2 В каждой точке поверки зафиксировать показания миллиамперметра (Ij), подключенного к токовому выходу.

Примечание - Для газоанализатора исполнения ИБЯЛ.407111.002-03...-49 под токовым выходом подразумевается выходной разъем Х2.

  • 6.3.1.3 По зафиксированным значениям выходного токового сигнала рассчитать значения содержания (Cj) определяемого компонента в каждой точке поверки

- для газоанализатора исполнения ИБЯЛ.4С7111.СС2; -С1; -С2 по формуле:

С       1Н

(6.1)

(        Кп ,

где Ij - выходной токовый сигнал газоанализатора, мА;

1н - нижняя граница диапазона выходного токового сигнала, равная 4 мА;

Кп - номинальный коэффициент преобразования, равный, мА/(объемная доля,%):

  • - для диапазона измерения объемной доли кислорода (С-1С) % - 1, 6;

  • - для диапазона измерения объемной доли кислорода (С-3С) % - С,533;

  • - для газоанализатора исполнения ИБЯЛ.4С7111.СС2-С3.-49 по формуле:

Ij -

Cj =j— + Сн,                                 (6.2)

Кп

где Ij - выходной токовый сигнал газоанализаторов, мА;

1н - начальный уровень выходного токового сигнала, равный 4 мА;

Кп - номинальный коэффициент преобразования, рассчитанный по формуле, мА/(объемная доля,%):

I в - I н Св - Сн ,

(6.3)

где 1в (1н) - верхняя (нижняя) граница диапазона выходного токового сигнала, равная 4 мА;

Свн) - значение содержания определяемого компонента, соответствующее верхней (нижней) границе диапазона измерений содержания определяемого компонента, объемная доля, %.

  • 6.3.1.4 Значение основной приведенной погрешности газоанализатора (у, %) в каждой точке поверки определять по формуле:

    j Со

    Св - Сн

    100,

    (6.4)

где С - значение объемной доли кислорода в j-ой точке поверки, рассчитанное по формуле (6.1) для газоанализатора исполнения ИБЯЛ.407111.002; -01; -02 или по формуле (6.2) для газоанализатора исполнения ИБЯЛ.407111.002-03.. .-49, %;

Со - действительное значение объемной доли кислорода в точке поверки, указанное в паспорте на ГСО-ПГС, %.

  • 6.3.1.5 Результат поверки считается положительными, если значение погрешности в каждой точке проверки не превышают пределов, указанных в приложении А.

  • 6.3.2 Определение вариации выходного сигнала

    • 6.3.2.1 Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности при подаче ГСО-ПГС № 2.

    • 6.3.2.2 Значение вариации выходного сигнала в точке проверки, определить по формуле:

дб - ^м

(6.5)

в - Сн    д .

где С^ (j) - значение содержания определяемого компонента при подходе к точке поверки со стороны больших (меньших) значений содержания определяемого компонента, рассчитанное по формуле (6.1) для газоанализатора исполнения ИБЯЛ.4С7111.СС2; -С1; -С2 или по формуле (6.2) для газоанализатора исполнения ИБЯЛ.4С7111.СС2-С3.-49, объемная доля, %;

уд - предел допускаемой основной приведенной погрешности, %.

  • 6.3.2.3 Результат поверки считается положительным, если полученные значения вариации в долях от допускаемой основной приведенной погрешности не превышает С,5.

  • 7 Оформление результатов поверки

    • 7.1 Результаты поверки оформляют протоколом произвольной формы.

    • 7.2 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению и клеймят путем нанесения оттиска поверительного клейма на корпусе газоанализатора или делают соответствующую отметку в руководстве по эксплуатации ИБЯЛ.407111.002 РЭ для исполнения ИБЯЛ.407111.002; -01; -02, ИБЯЛ.407111.002-03 РЭ для исполнения ИБЯЛ.407111.002-03...-49, или выдают свидетельство о поверке согласно ПР 50.2.006-94.

    • 7.3 При отрицательных результатах поверки эксплуатацию газоанализатора запрещают, клеймо предыдущей поверки гасят, аннулируют свидетельство о поверке и направляют газоанализатор в ремонт. В технической документации делают отметку о непригодности, выдают извещение установленной формы согласно ПР 50.2.006-94 с указанием причин непригодности.

ПРИЛОЖЕНИЕ А

(обязательное)

Таблица А.1 - Определяемые компоненты, диапазоны измерений, пределы допускаемой

основной приведенной погрешности и состав анализируемой среды газоанализатора

Обозначение

Определяемый компонент

Диапазон измерений, объемная доля,

%

Пределы допускаемой основной приведенной погрешности газоанализатора (удХ %

Состав анализируемой среды

ИБЯЛ.407111.002

O2

0 - 30

± 2,5

Кислород-азот

ИБЯЛ.407111.002-01

о2

0 - 30

± 2,5

Кислород-азот

ИБЯЛ.407111.002-02

O2

0 - 10

± 7,5

Кислород-азот

ИБЯЛ.407111.002-03

O2

0 - 2

± 6,0

Кислород-аргон

ИБЯЛ.407111.002-04

O2

0 - 5

(± 2,5)*

Кислород-азот

ИБЯЛ.407111.002-05

O2

0 - 5

± 4,0

Кислород-азот

ИБЯЛ.407111.002-06

O2

0 - 10

± 4,0 (± 2,5)*

Кислород-азот

ИБЯЛ.407111.002-07

O2

0 - 30

± 4,0 (± 2,5)*

Кислород-азот

ИБЯЛ.407111.002-08

O2

0 - 50

± 4,0 (± 2,5)*

Кислород-азот

ИБЯЛ.407111.002-09

O2

15 - 30

± 4,0 (± 2,5)*

Кислород-азот

ИБЯЛ.407111.002-10

O2

0 - 2

± 4,0

Кислород-дымовой газ**

ИБЯЛ.407111.002-11

O2

0 - 5

(± 2,5)*

Кислород-дымовой газ**

ИБЯЛ.407111.002-12

O2

0 - 5

± 4,0

Кислород-дымовой газ**

ИБЯЛ.407111.002-13

O2

0 - 10

(± 2,5)*

Кислород-дымовой газ**

ИБЯЛ.407111.002-14

O2

0 - 10

± 4,0

Кислород-дымовой газ**

ИБЯЛ.407111.002-15

O2

0 - 21

± 2,5

Кислород-воздух

ИБЯЛ.407111.002-16

O2

0 - 30

± 4,0 (± 2,5)*

Кислород-воздух

ИБЯЛ.407111.002-17

O2

0 - 10

± 7,5

Кислород-ацетилен

Продолжение таблицы А.1

Обозначение

Определяемый компонент

Диапазон измерений, объемная доля, %

Пределы допускаемой основной приведенной погрешности газоанализатора

(YdX %

Состав анализируемой среды

ИБЯЛ.407111.002-18

Н2

0 - 1

± 5,0

Водород-азот

ИБЯЛ.407111.002-19

Н2

0 - 2

± 4,0

Водород-азот

ИБЯЛ.407111.002-20

Н2

0 - 3

± 5,0 (± 2,5)*

Водород-азот

ИБЯЛ.407111.002-21

Н2

60 - 100

± 5,0 (± 2,5)*

Водород-азот

ИБЯЛ.407111.002-22

Н2

0 - 1

± 10,0

Водород -воздух

ИБЯЛ.407111.002-23

Н2

0 - 2

± 4,0

Водород -воздух

ИБЯЛ.407111.002-24

Н2

0 - 3

± 4,0

Водород -воздух

ИБЯЛ.407111.002-25

Н2

0 - 1

± 5,0

Водород -кислород

ИБЯЛ.407111.002-26

Н2

0 - 2

± 5,0

Водород -кислород

ИБЯЛ.407111.002-27

Н2

0 - 3

± 5,0

Водород -кислород

ИБЯЛ.407111.002-28

Н2

50 - 100

± 5,0 (± 2,5)*

Водород -углеводороды

ИБЯЛ.407111.002-29

Н2

70 - 100

± 5,0 (± 2,5)*

Водород -углеводороды

ИБЯЛ.407111.002-30

02

0 - 1

± 5,0

Кислород-водород

ИБЯЛ.407111.002-31

02

0 - 2

± 5,0

Кислород-водород

ИБЯЛ.407111.002-32

02

0 - 3

± 5,0

Кислород-водород

ИБЯЛ.407111.002-33

С02

0 - 10

± 10,0

Диоксид

углерода-азот

ИБЯЛ.407111.002-34

С02

0 - 20

± 5,0

Диоксид

углерода-азот

ИБЯЛ.407111.002-35

С02

0 - 40

± 5,0

Диоксид

углерода-азот

ИБЯЛ.407111.002-36

С02

30 - 50

± 5,0

Диоксид

углерода-азот

ИБЯЛ.407111.002-37

С02

40 -100

± 5,0

Диоксид

углерода-азот

Продолжение таблицы А.1

Обозначение

Определяемый

компонент

Диапазон

измерений, объемная доля, %

Пределы допускаемой основной приведенной погрешности газоанализатора

(YdX %

Состав анализируемой среды

ИБЯЛ.407111.002-38

O2

0 - 1

± 5,0

Кислород-дейтерий

ИБЯЛ.407111.002-39

O2

0 - 3

± 5,0

Кислород-дейтерий

ИБЯЛ.407111.002-40

Дейтерий

0 - 1

± 5,0

Дейтерий -

кислород

ИБЯЛ.407111.002-41

Дейтерий

0 - 3

± 5,0

Дейтерий -

кислород

ИБЯЛ.407111.002-42

O2

0 - 2

± 4,0

Кислород -дымовой газ***

ИБЯЛ.407111.002-43

O2

0 - 5

(± 2,5)*

Кислород -дымовой газ***

ИБЯЛ.407111.002-44

O2

0 - 10

(± 2,5)*

Кислород -дымовой газ***

ИБЯЛ.407111.002-45

O2

0 - 5

± 5,0

Кислород -дымовой газ***

ИБЯЛ.407111.002-46

O2

0 - 10

± 5,0

Кислород -дымовой газ***

ИБЯЛ.407111.002-47

Н2

80 - 100

± 5,0 (± 2,5)*

Водород-азот

ИБЯЛ.407111.002-48

Н2

90 - 100

± 5,0 (± 2,5)*

Водород-азот

ИБЯЛ.407111.002-49

Н2

95 -100

± 5,0 (± 2,5)*

Водород-азот

Примечания

*- определяется при заказе газоанализатора.

** - Состав дымовых газов:

объемная доля водорода (Н2) - до 1 %;

объемная доля метана (СН4) - до 1 %;

объемная доля диоксида углерода (СО2) - до 25 %; азот (N2) - остальное.

*** - Состав дымовых газов: объемная доля водорода (Н2) - до 1 %;

объемная доля метана (СН4) - до 1 %;

объемная доля диоксида углерода (СО2) - от 7 до 13 %; азот (N2) - остальное.

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего листов в документе

Номер документа

Подпись

Дата

измененных

замененных

новых

аннулированных

30

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
