Методика поверки «ГСОЕИ. Весы специальные для поверки и калибровки объёмных дозаторов MPS» (МП 219-241-2017)

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИИ (ФГУП «УНИИМ»)

Утверждаю

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Весы специальные

для поверки и калибровки объемных дозаторов MPS

МЕТОДИКА ПОВЕРКИ

МП 219-241-2017

Екатеринбург

2017

ПРЕДИСЛОВИЕ

• 1 РАЗРАБОТАНА ФГУП «Уральский научно-исследовательский метрологии» (ФГУП «УНИИМ»)

• 2 ИСПОЛНИТЕЛЬ Медведевских М.Ю.

• 3 УТВЕРЖДЕНА ФГУП «УНИИМ» в декабре 2017 г.

• 1  Область применения

• 2  Нормативные ссылки

• 3  Операции поверки

• 4  Средства поверки

• 5  Требования безопасности и требования к квалификации поверителей

• 6  Условия проведения поверки

• 7  Подготовка к поверке

• 8  Проведение поверки

  • 8.1 Внешний осмотр

  • 8.2 Опробование

  • 8.3 Проверка метрологических характеристик

• 9  Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола поверки

Дата введения в действие: декабрь 2017 г

Настоящая методика поверки распространяется на весы специальные для поверки и калибровки объемных дозаторов MPS (далее - весы) производства фирмы «Sartorius Lab Instruments GmbH & Co.», Германия и устанавливает методы и средства первичной и периодической поверок.

Поверка весов должна производиться в соответствии с требованиями настоящей методики. Интервал между поверками - один год.

В настоящей методике поверки использованы ссылки на следующие документы:

Приказ Минпромторга России N 1815 от 02.07.2015 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

Приказ Минтруда России №328н от 24.07.2013 «Об утверждении Правил по охране труда при эксплуатации электроустановок»

Постановление Правительства Российской Федерации от 23 сентября 2010 г. № 734 «Об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений»

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ OIML R 111-1-2009 Государственная система обеспечения единства измерений. Гири классов Ei, Е2, Fj, F2, Mi, М1-2, М2, М2-3 и Мз. Часть 1. Метрологические и технические требования

ГОСТ 8.021-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы

• 3.1 При поверке должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 3.2 В случае невыполнения требований хотя бы к одной из операций поверка прекращается, весы бракуются.

При проведении поверки применяют следующие средства поверки:

Рабочие эталоны, аттестованные согласно Постановлению Правительства РФ от

• 23 сентября 2010 г. № 734, первого разряда по ГОСТ 8.021.

При проведении поверки должны быть соблюдены «Правила по охране труда при эксплуатации электроустановок», утвержденные Приказом Минтруда России №328н от

• 24 июля 2013 г., требования ГОСТ 12.2.007.0, ГОСТ 12.2.003.

Поверитель перед проведением поверки весов должен ознакомиться с руководством по эксплуатации на весы и при необходимости пройти обучение по охране труда.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха, °C                            от 10 до 30

• - относительная влажность воздуха, %                            40-70

• 6.2 Весы должны устанавливаться вдали от прямых солнечных лучей, сквозняков, на устойчивые поверхности.

Весы подготовить к работе в соответствии с руководством по эксплуатации (далее - РЭ):

• •  Отключить весы от сети;

• •  Демонтировать запорную задвижку;

• •  Демонтировать блок фиксации влажного воздуха и сосуд для дозирования;

• •  Установить весоприемную платформу, из комплекта поставки весов, в

соответствии с требованиями РЭ, как показано на рисунке 1;

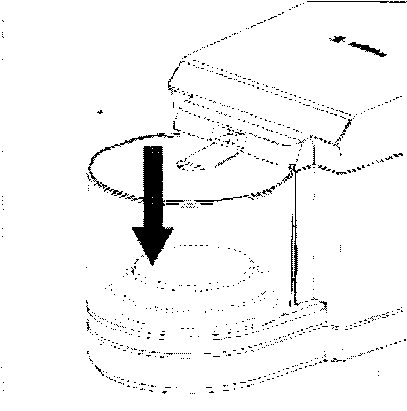

Рисунок 1 - Порядок установки весоприемной платформы

• •  Включить весы в сеть и прогреть в течение 6 часов;

• •  Включить задачу «Взвешивание»;

• •  Провести юстировку весов с помощью встроенного калибровочного груза.

• 8.1 Внешний осмотр.

При внешнем осмотре установить:

• - отсутствие видимых повреждений весов;

• - правильность прохождения теста при включении;

• - четкость обозначений и маркировки.

• 8.2 Опробование.

  • 8.2.1 Проверить работоспособность органов управления и отображения результатов.

  • 8.2.2 Провести проверку идентификационных данных ПО весов. Номера версий ПО идентифицируется при обращении к подпункту меню «Информация о приборе».

Номера версий ПО должно удовлетворять требованиям таблицы 2.

Таблица 2 - Идентификационные данные ПО

• 8.3 Проверка метрологических характеристик

  • 8.3.1 Проверка абсолютной погрешности

Абсолютную погрешность весов при нагружении определить нагружением весов гирями от 1 мг до максимальной нагрузки (Мах) и последующим разгружением. Должно быть использовано пять значений нагрузок, равномерно распределенных во всем диапазоне взвешивания, включая Мах в следующей последовательности:

а) установить нулевые показания весов, нажав кнопку “TARE”;

б) поместить гирю (гири) в центр грузоприемной платформы весов, как показано на рисунке 2.

ИИ*

вШКЙЙЙ**

’’"‘ИЖИЙ .................

_я.....

Рисунок 2 - Порядок размещения гирь на весоприемной платформе

в) снять показания весов после их установления;

г) снять гирю (гири) с грузоприемной платформы, дождаться успокоения показаний;

д) выполнить операции по а) - г) для следующих нагрузок.

Погрешность весов при каждом i- ом измерении (£,) определить по формуле

где I, - z- ое показание весов, г;

т_С1 - условная масса гири, помещаемой на грузоприемной платформе весов, г;

z- порядковый номер измерения.

Результаты измерений и вычислений занести в протокол (Приложение А).

Абсолютная погрешность весов по модулю не должна превышать пределы допускаемой абсолютной погрешности, указанные таблице 3 настоящей методики поверки и в разделе «Метрологические и технические характеристики» Описания типа.

• 8.3.2 Проверка среднего квадратического отклонения результата измерений

Проверку среднего квадратического отклонения результата измерений S провести при нагрузке равной значению, близкому к Мах весов. Серия нагружений должна состоять из десяти измерений. Измерения проводить в следующей последовательности:

а) установить нулевые показания весов нажатием кнопки "TARE":

б) поместить гирю в центр грузоприемной платформы весов;

в) после успокоения показаний (появление символа единицы измерения) снять первое показание весов 1_}:

г) снять гирю с грузоприемной платформы;

д) операции по а) - г) повторить до получения 10 показаний весов.

Таблица 3 - Метрологические характеристики весов

Вычислить I - среднее арифметическое значение показаний весов по формуле

где I - i- oe показание весов, г:

/- порядковый номер измерения (/=1.2.....п).

Вычислить среднеквадратическое отклонение по формуле

Результаты измерений и вычислений занести в протокол (Приложение А).

Среднеквадратическое отклонение не должно превышать значение, указанное в таблице 3 настоящей методики поверки и в разделе «Метрологические и технические характеристики» Описания типа.

• 9.1 Оформляют протокол проведения поверки по форме Приложения А.

• 9.2 Положительные результаты поверки оформляют выдачей свидетельства о поверке в соответствии с Приказом Минпромторга № 1815. Знак поверки в виде наклейки наносится на верхнюю панель модуля терминала в соответствии с рисунком 2, приведенным в Описании типа.

• 9.3 При отрицательных результатах поверки весы признают непригодным к дальнейшей эксплуатации, аннулируют свидетельство о поверке и выдают извещение о непригодности с указанием причин в соответствии с Приказом Минпромторга № 1815.

Разработчик:                                      _

М.Ю. Медведевских

(рекомендуемое)

ФОРМА ПРОТОКОЛА ПОВЕРКИ

ПРОТОКОЛ №_______ПРОВЕДЕНИЯ ПОВЕРКИ

Весы специальные для поверки и калибровки объемных дозаторов MPS

модель______________. зав №__________

Документ на поверку: МП 219-241-2617 «ГСП. Весы специальные для поверки и калибровки объемных дозаторов MPS. Методика поверки».

Информация об использованных средствах поверки:

Условия проведения поверки:

• - температура окружающего воздуха, °C      ____________

• - относительная влажность воздуха, %        ____________

Результаты внешнего осмотра________________________________________________

Результаты опробования______________________________________________________

Проверка метрологических характеристик

1 Определение погрешности показаний весов

Таблица А.1 - Проверка погрешности при нагружении

Результаты:

Критерий: |£,|< |mpe|                      Q Соответствует Q Не соответствует

2 Проверка среднего квадратического отклонения результата измерений

Таблица А.4 - Проверка среднего квадратического отклонения результата измерений

Результаты:

Результат проведения поверки:

Весы специальные для поверки и калибровки объемных дозаторов MPS

модель_____________, зав №__________

Выдано свидетельство о поверке (извещение о непригодности) от «___»_____________20___г, №__________________

Поверитель_________________________________________

подпись           (Ф.И.О.)

Организация, проводившая поверку_________________________________

11
