Методика поверки «ГСОЕИ. Уровнемеры буйковые 249» (208-032-2020)

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии

Государственная система обеспечения единства измерений

Уровнемеры буйковые 249

Методика поверки

208-032-2020 г. Москва

2020

• 1.    Область применения

• 2.   Нормативные ссылки

• 3.   Термины, определения и обозначения

• 4.   Операции поверки

• 5.    Средства поверки

• 6.   Требования безопасности и требования к квалификации поверителей

• 7.   Условия поверки и подготовка к ней

• 8.    Подготовка к поверке

• 9.   Проведение поверки

  • 9.1  Внешний осмотр

  • 9.2  Опробование

  • 9.3  Определение метрологических характеристик

• 10.  Оформление результатов поверки

Приложение А (рекомендуемое)

Настоящая методика распространяется на уровнемеры буйковые 249 (далее -уровнемеры) изготавливаемые фирмой «Fisher Controls International LLC», CHIA, Адрес: USA, 205 South Center Street Marshalltown, Iowa 50128-2823 на производственных площадках:

• 1.    Фирма «Emerson Process Management Magyarorszag Kfb>, Венгрия;

Адрес: 8000 Holland fasor 6, Szekesfehervar, Hungary

• 2.    Фирма «Emerson Process Management », Франция;

Адрес: Rue Paul-Baudry B.P. 10, 68701 Cemay Cedex, France

Настоящая методика устанавливает методы и средства их первичной и периодической поверки.

Интервал между поверками:

1 год для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) < ±3 мм;

3 года для уровнемеров с пределами допускаемой основной абсолютной погрешности измерений уровня (границы раздела сред) свыше ±3 мм.

В настоящей методике использованы нормативные ссылки на следующие документы:

Приказ Минпромторга России №2510 от 31 июля 2020 года «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке»

Приказ Госстандарта № 3459 от 30 декабря 2019 года «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»

ГОСТ 8.321-2013 Государственная система обеспечения единства измерений (ГСП). Преобразователи уровня промышленного применения. Методика поверки

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

РМГ 29-2013 ГСП. Метрология. Основные термины и определения

Р 50.2.077-2014 ГСП. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

Примечание - При пользовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящей методике применены термины по ГОСТ 8.321 и РМГ 29.

При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1 - Операции, выполняемые при поверке

При проведении поверки уровнемеров применяют следующие средства поверки:

• - рулетка измерительная металлическая по ГОСТ 7502-98 класса точности 2 с диапазоном измерений не менее диапазона поверяемого уровнемера;

• - набор гирь Г-1110, класса точности Ml по ГОСТ OIML R 111-1-2009 «Гири классов Е1, Е2, Fl, F2, Ml, Ml-2, М2, М2-3 и М3. Метрологические и технические требования»;

• - калибратор многофункциональный и коммуникатор BEAMEX MC6(-R), диапазон измерений силы постоянного тока от 0 до 25 мА (регистрационный номер 52489-13).

Допускается применение других средств поверки с характеристиками, отвечающими вышеуказанным требованиям.

Все средства поверки должны иметь действующие свидетельства о поверке или свидетельства об аттестации в качестве эталона.

При проведении поверки должны быть соблюдены требования безопасности, приведенные в эксплуатационной документации на средства поверки и поверяемого преобразователя. Лица, проводящие поверку должны пройти инструктаж по технике безопасности согласно ГОСТ 12.0.004.

Поверку должны осуществлять специалисты организаций, аккредитованных на право поверки, изучившие эксплуатационную документацию на преобразователь и инструкцию по технике безопасности. К проведению измерений при поверке и обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в соответствии с правилами по метрологии ПР 50.2.012, и изучивших настоящую методику, а также специально обученных лиц, работающих под руководством поверителей.

При проведении поверки в лабораторных условиях при полном демонтаже уровнемеров должны быть соблюдены следующие условия:

• - температура окружающего воздуха и поверочной среды (при

поверке на установке с непосредственным изменением уровня от 15 до 25 жидкости), °C

• - относительная влажность воздуха, %                                от 30 до 80

  - атмосферное давление, кПа

от 84,0 до 106,7

Внешние электрические и магнитные поля (кроме земного), вибрация, тряска и удары, влияющие на работу составных частей уровнемеров, отсутствуют.

• 8.1 Перед проведением первичной поверки выполняют следующие подготовительные работы:

Если уровнемер поверяется на поверочной установке с непосредственным изменением уровня жидкости (рис. 1), то его монтаж производится в соответствии с руководством по эксплуатации установки.

Если уровнемер поверяется с помощью гирь, то его монтируют на специальной подставке и вместо буйка подвешивают специальную чашу для накладывания гирь (рис. 3).

• 8.2   Перед проведением периодической поверки выполняют следующие подготовительные работы:

При поверке с полным демонтажем необходимо:

• - демонтировать уровнемер с резервуара;

• - провести поверку руководствуясь п. 8.1 данной методики.

При поверке без демонтажа в условиях эксплуатации необходимо:

• - остановить технологический процесс и обеспечить перекачку контролируемой среды из одной емкости в другую;

• - произвести отстой контролируемой среды в емкости не менее 2 ч.

Поверяемый уровнемер

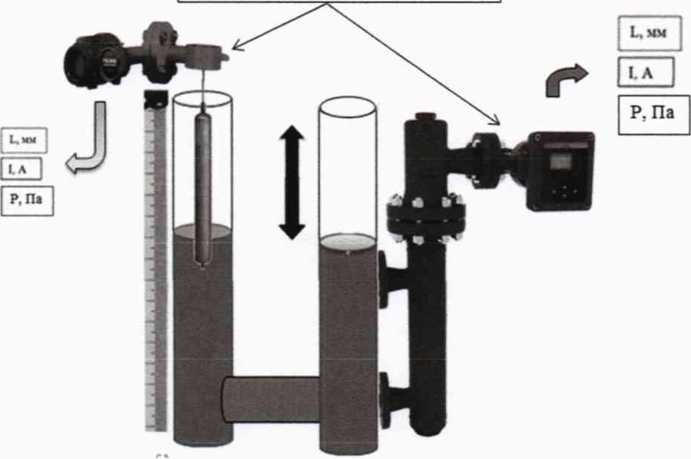

Рисунок 1 - Поверка уровнемера на поверочной установке с непосредственным изменением уровня жидкости

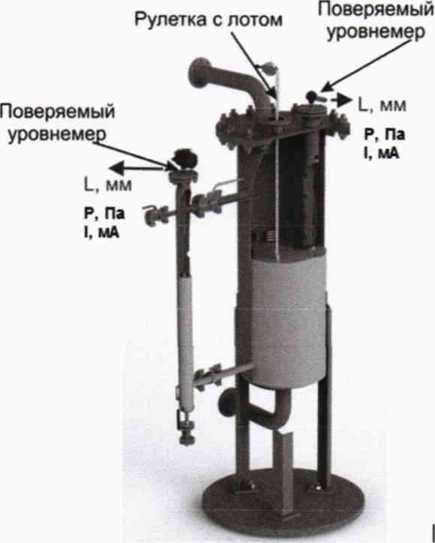

Рисунок 2 - Поверка уровнемера без демонтажа с помощью эталонной рулетки с лотом

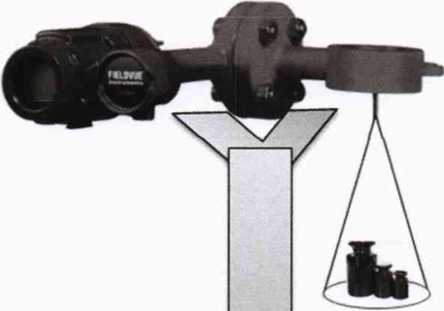

Рисунок 3 - Поверка уровнемера с помощью гирь

При внешнем осмотре устанавливают соответствие уровнемера следующим требованиям:

• - отсутствие механических повреждений на всех элементах входящих в состав уровнемера, препятствующих его применению или нормальной работе;

• - соответствие информации на маркировочной табличке уровнемера требованиям эксплуатационной документации;

• - соответствие комплектности уровнемера указанной в документации.

• 9.2 Опробование

При проверке функционирования уровнемера убеждаются, что показания уровнемера изменяются при изменении уровня жидкости, при поверке на поверочной установке с непосредственным изменением уровня жидкости, или нагружении/разгружении гирь на чашу при поверке с помощью гирь. При этом показания уровня, считываемые по показывающему устройству, по цифровому выходу, по аналоговому токовому выходу 4-20 мА. либо по пневматическому выходу, единицы давления (PSI, Бар, Па, мм Н2О) должны равномерно увеличиваться и уменьшаться в зависимости от направления перемещения жидкости, или изменения массы гирь. Данную операцию проводят на всем диапазоне измерений поверяемого уровнемера.

Поверка идентификационных данных программного обеспечения

Операция «Подтверждение соответствия программного обеспечения» включает:

• - определение идентификационного наименования программного обеспечения;

• - определение номера версии (идентификационного номера) программного обеспечения;

• - цифровой идентификатор программного обеспечения в процессе поверки проверке не подлежит.

В качестве идентификатора ПО принимается идентификационный номер ПО. Методика поверки идентификационного номера ПО заключается в установлении версии ПО прибора, которую можно определить при помощи AMS. Подробное меню с указанием информации о идентификационном номере ПО представлено в руководстве по эксплуатации.

Результат считают положительным, если идентификационные данные (идентификационное наименование и номер версии ПО), появляющиеся на экране монитора компьютера подключенного к уровнемеру, во вкладке идентификация соответствует указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

9.3 Определение метрологических характеристик

Допускается проводить поверку уровнемеров при помощи гирь или при помощи уровнемерной установки. В процессе поверки могут поверяться цифровой, токовый или пневматический выходы в зависимости от их наличия и в зависимости от запроса на поверку.

• 9.3.1.1 Поверка при помощи гирь.

Уровнемер подготавливают к поверке согласно п. 8 настоящей методики.

• 9.3.1.1.1 При определении допускаемой основной приведенной погрешности, вариации выходного сигнала изменение измеряемого уровня имитируют изменением массы настроечного груза (разновесов), воздействующего на рычаг уровнемера в точке подвески буйка.

Массу груза, соответствующего нулевому значению уровня определяют по формуле:

где гПб - масса буйка, г;

т_п      - масса подвески, г;

Vб      - объем буйка, см³;

р_в      - плотность газа над свободной поверхностью контролируемой жидкости в

условиях эксплуатации (плотность верхней фазы в условиях эксплуатации при настройке уровнемера с функцией измерений уровня раздела сред), г/см³.

Примечание - Объем буйка в см³ рассчитывается по формуле

7id²

(2)

где Н_тах - верхний предел измерений уровнемера, см;

d         - внешний диаметр буйка, см, определяемый как среднее арифметическое

результатов измерений диаметра, проводимых в трех сечениях каждой секции буйка: в середине и на расстоянии 0,1 длины секции от ее торцов. Каждое измерение в сечении проводят в двух взаимно перпендикулярных направлениях. Измерения должны производиться с точностью ±0,01 мм.

Масса разновесов т_тах вычисляется по формуле

(3)

где р_н - плотность контролируемой жидкости в условиях эксплуатации (плотность нижней фазы в условиях эксплуатации при настройке уровнемера модели с функцией измерений уровня раздела сред), г/см³

р_в - плотность газа над свободной поверхностью контролируемой жидкости в условиях эксплуатации (плотность верхней фазы в условиях эксплуатации при настройке уровнемера модели с функцией измерений уровня раздела сред), г/см³;

Vq - объем буйка, см³.

• 9.3.1.1.2 Основную приведенную погрешность уровнемера по цифровым показаниям определяют следующим способом:

- устанавливают массу разновесов, соответствующую номинальным значениям измеряемого уровня и измеряют действительный выходной сигнал уровнемера.

Основную приведённую погрешность уровнемера для цифрового выходного сигнала (уровня) у_ц, % (от диапазона измерений уровня), в каждой точке i определяют по формуле

у_ц = ^t|OH~^bl"^C4 ■ 100                                       (4)

где L-диапазон измерений уровня, мм;

Ьрасч - расчётное значение уровня, мм, определяемое в каждой точке i по формуле:

= L • —                                 (5)

Р^асч 100

Действительная основная приведенная к диапазону измерений погрешность поверяемого уровнемера должна соответствовать значениям, указанным в паспорте на уровнемер.

• 9.3.1.1.3 При снятии показаний с аналогового выхода определение значений выходного сигнала производят непосредственно в мА по показаниям миллиамперметра или в мВ по падению напряжения на образцовом сопротивлении.

При выборе средств для определения погрешности поверяемого уровнемера должны быть соблюдены следующие условия:

при определении значений выходного сигнала в мА

max

max

где А/ - предел допускаемой абсолютной погрешности прибора, контролирующего выходной сигнал при верхнем предельном значении выходного сигнала поверяемого уровнемера, мА;

Aw - сумма пределов допускаемой абсолютной погрешности разновесов, создающих ^тах- Г;

/maxi k - соответственно верхнее и нижнее предельные значения выходного сигнала, мА, 1₀ = 4 мА для уровнемеров с выходным сигналом (4-20) мА;

С - коэффициент равный ‘Л. Допускается принимать ¹А < С < Уз при числе измерений на каждой испытуемой точке не менее трех. При этом за действительное значение измеряемой величины принимают среднее значение из результатов трех измерений. Допускается при % < С < Уз производить измерение один раз, если значение допускаемой основной приведенной погрешности не превышает 0,6#? на каждой испытуемой точке.

Допускаемую основную приведенную погрешность определяют сравнением действительных значений выходного сигнала с расчетными.

Расчетные значения выходного сигнала для заданного значения измеряемого уровня определяются по формуле:

л=—■(/_т»-л)+л,             (?)

^Wmax

где 1р - расчетное значение выходного сигнала, соответствующее измеряемому уровню, мА;

т - значение изменения массы груза, воздействующего на рычаг уровнемера в точке крепления буйка, соответствующее изменению уровня.

Значение массы груза в граммах рассчитывают по формуле

™ = ^(рж-Р_г)Я = Г_е(р_ж-р_г)-^-,             (8)

⁴                             # max

где Н - проверяемое значение уровня в тех же единицах, что и Н_тах', р_г - плотность газа в рабочих условиях, в тех же единицах измерения, что и р_ж.

Примечание - Для уровнемеров с функцией измерений границы раздела жидких сред в формуле (6) вместо (р_ж-Рг) следует подставлять разность плотностей контролируемых жидкостей (р_н-рв)-

Действительную основную приведенную погрешность определяют не менее, чем на пяти значениях измеряемого уровня, достаточно равномерно распределенных в диапазоне измерения, в том числе при значениях, соответствующих нижнему и верхнему предельным значениям выходного сигнала. Интервал между значениями измеряемого уровня не должен превышать 30 % от диапазона измерений.

Допускаемую основную приведенную погрешность определяют при значении измеряемого уровня, полученном при приближении к нему как от меньших значений к большим, так и от больших к меньшим (при прямом и обратном ходе).

Перед проверкой при обратном ходе уровнемер выдерживают в течение 5-ти минут под воздействием верхнего предельного значения измеряемого уровня.

Перед определением допускаемой основной приведенной погрешности должно быть проверено и, в случае необходимости, откорректировано значение выходного сигнала, соответствующее нулевому значению измеряемого уровня.

Установка значения выходного сигнала производится после выдержки уровнемера при включенном питании 0,5 ч и после подачи и сброса измеряемого уровня, равного 80-100 % от верхнего предела измерений.

Точность установки выходного сигнала должна быть не хуже 0,2 уд без учета погрешности контрольных средств.

Действительную основную приведенную погрешность уд вычисляют по формуле:

•100,

(9)

где I - действительное значение выходного сигнала (среднее арифметическое действительных значений выходного сигнала при многократных поверках) при измерении на выходе тока, мА;

Действительная основная приведенная к диапазону измерений погрешность поверяемого уровнемера должна соответствовать значениям, указанным в паспорте на уровнемер.

• 9.3.1.1.4 При снятии показаний с пневматического выхода

Определение основной приведенной погрешности и вариации выходного сигнала проводится с помощью контрольных средств, точность которых удовлетворяет требованию формулы (10):

(Ю)

где Дштах -величина изменения массы настроечного груза, соответствующая изменению измеряемого уровня от 0 до верхнего предела измерения, г;

Д1 - предел допускаемой абсолютной погрешности суммы разновесов, создающих Дл1_тах, Г,

Д₂ - предел допускаемой абсолютной погрешности образцового прибора, контролирующего выходной сигнал, при давлении 100 кПа, кПа;

С - коэффициент предела допускаемой основной погрешности, равный 1/4. Допускается применять С = 1/3;

у - предел допускаемой основной приведенной погрешности проверяемого уровнемера (выраженный в процентах от верхнего предела измерений или от диапазона изменения выходного сигнала);

D - диапазон изменения выходного сигнала, кПа.

Действительную основную приведенную погрешность определяют сравнением действительных значений выходного сигнала с расчетными и рассчитывают по формуле: ^Х=^Ъ^’^{100%                        (11)}

где: у - основная приведенная погрешность в процентах диапазона изменения выходного сигнала;

S - действительное значение выходного сигнала, соответствующее проверяемому значению измеряемого уровня, кПа;

Spac - расчетное значение выходного сигнала подсчитывается по формулам (12) или (13):

S^D.+D-^-                   (12)

^п max

S^=D₀+D-^-                    (13)

max

где Н - фактическое значение измеряемого уровня в мм, см, м;

Н_тах - верхний предел измеряемого уровня в тех же единицах, что и Н;

Am - изменение массы настроечного груза, соответствующее фактическому значению измеряемого уровня Н, г;

Am_max - изменение массы настроечного груза, соответствующее верхнему пределу измерений уровня Н_тах, г;

D - диапазон изменения выходного сигнала в кПа;

Do - начальное значение выходного сигнала в кПа.

Изменение массы настроечного груза рассчитывается по формуле (14), а для преобразователей, измеряющих уровень раздела двух жидкостей, по формуле (14а):

Д/И=К-(/Л1 - /9в)

•Я(ри-рь)

где V - объем буйка, см³;

р_н - плотность контролируемой жидкости (нижней жидкости), г/см³;

р_в - плотность верхней жидкости, г/см³.

Определенное значение действительной основной приведенной к диапазону измерений погрешности поверяемого уровнемера не должно превышать значений пределов допускаемой погрешности, указанных в паспорте на уровнемер.

• 9.3.1.2 Поверка при помощи установки уровнемерной с непосредственным изменением уровня.

• 9.3.1.2.1 Уровнемер подготавливают к поверке согласно п. 8 настоящей методики.

Далее задается пять поверяемых отметок, равномерно распределенных по всему диапазону измеряемых значений уровня. Основная приведенная погрешности определяется при повышении и понижении уровня жидкости в последовательности, приведенной ниже:

• - сперва повышается, а затем понижается уровень измеряемой среды в уровнемерной установке до каждой поверяемой отметки, одновременно записывают значение уровня измеренное эталонным средством измерений в этой точке и снимаются показания уровня поверяемого уровнемера по цифровому выходу в миллиметрах;

• - результаты показаний уровнемера и эталонного средства измерений заносят в протокол, форма которого приведена в Приложении А настоящей методики.

• 9.3.1.2.2 Определение основной приведенной погрешности измерений уровня по цифровому выходу, производится по формуле:




  (15)

где H_yi - значение уровня, измеренное поверяемым преобразователем в i-той точке, мм; H₃i - значение уровня, измеренное уровнемерной установкой или рулеткой в i-той точке.

мм;

H_max, H_mj_n - максимальный и минимальный предел диапазона измерений уровнемера, мм.

Результаты поверки считаются положительными, если определенное значение основной приведенной погрешности измерений уровня в каждой точке не превышает значений указанных в паспорте на уровнемер.

• 9.3.1.2.3 При использовании выходного токового сигнала, определение погрешности измерений уровня производится в следующей последовательности.

Задается пять поверяемых отметок, равномерно распределенных по всему диапазону измеряемых значений уровня.

• - сперва повышается, а затем понижается уровень измеряемой среды в уровнемерной установке до каждой поверяемой отметки, одновременно записывают значение выходного токового сигнала полученное по показаниям поверяемого уровнемера в мА и измеренное значение уровня эталонным средством измерений в этой точке в миллиметрах;

• - результаты показаний уровнемера и эталонного средства измерений заносят в протокол, форма которого приведена в Приложении А настоящей методики.

• - для значений выходного токового сигнала уровнемера в мА проводят пересчет последнего в значение уровня в мм по формуле:



(16)

где

1изм1 ~ показания поверяемого уровнемера по токовому сигналу в i-той точке, мА;

Н_о - начальное значение уровня, значение уровня в первой опорной точке уровнемера уровня, мм (рекомендуется принять равным нулю);

L - диапазон измерений уровня поверяемого уровнемера (H_max - H_mi_n), мм

После этого определение приведенной погрешности измерений уровня по токовому выходу, производится по формуле (15).

Результаты поверки при использовании информации токового выхода считаются положительными, если значение действительной основной приведенной погрешности измерений уровня и уровня границы раздела двух сред не превышает допустимых значений указанных в паспорте на уровнемер.

• 9.3.1.2.4 При использовании выходного пневматического сигнала, определение погрешности измерений уровня производится в следующей последовательности.

Задается пять поверяемых отметок, равномерно распределенных по всему диапазону измеряемых значений уровня.

установке до каждой поверяемой отметки, одновременно записывают значение выходного токового сигнала полученное по показаниям поверяемого уровнемера в Па и измеренное значение уровня эталонным средством измерений в этой точке в миллиметрах;

- результаты показаний уровнемера и эталонного средства измерений заносят в протокол, форма которого приведена в Приложении А настоящей методики.

- для значений выходного пневматического сигнала уровнемера в Па проводят пересчет последнего в значение уровня в мм по формуле:

(Р_изм> — Рп) * L

Н_Изи< =  "   _ °    + Н_о                          (17)

‘max ‘min

где

P_H3Mi ^_ показания поверяемого уровнемера по пневматическому сигналу в i-той точке, кПа;

Н_о - начальное значение уровня, значение уровня в первой опорной точке уровнемера уровня, мм (рекомендуется принять равным нулю);

L - диапазон измерений уровня поверяемого уровнемера (H_max - H_min), мм;

Р_тах^ Pmin - значение давления соответствующие максимальному и минимальному значению диапазона выходного пневматического сигнала, кПа.

После этого определение приведенной погрешности измерений уровня по пневматическому выходу, производится по формуле (15).

Результаты поверки при использовании информации пневматического выхода считаются положительными, если значение действительной основной приведенной погрешности измерений уровня и уровня границы раздела двух сред не превышает допустимых значений указанных в паспорте на уровнемер.

Допускается проводить периодическую поверку уровнемеров без демонтажа на месте эксплуатации в случае выполнения следующих условий.

Если среда, где установлены уровнемеры, соответствует требованиям эксплуатационной документации на уровнемеры, и измеряемый продукт допускает разгерметизацию меры вместимости (продукт не является токсичным и кипящим при атмосферном давлении и температуре окружающей среды, в мере вместимости отсутствует избыточное давление), допускается проводить определение погрешности измерений уровня непосредственно на мере вместимости (без демонтажа уровнемера). При этом поверхность измеряемого продукта должна быть спокойной, перемешивающее устройство в резервуаре (при его наличии) отключено.

Проводят измерение уровня при исходном уровне жидкости в мере вместимости. Измерение уровня осуществляется с помощью рулетки измерительной с грузом. Если имеется возможность заполнения/опорожнения меры вместимости до определенных уровней, значение которых однозначно определены, например, конструкцией резервуара, проходящих трубопроводов или технологическим процессом, то поверка может производиться по данным уровням.

Порядок поверки следующий.

Уровнемеры подготавливаются к поверке согласно п. 8 настоящей методики.

Включают поверяемый уровнемер и фиксируют на нем нулевую контрольную точку, опускают эталонную измерительную рулетку через измерительный люк меры вместимости (рис.2) и по ее шкале зафиксировать высоту поверхности раздела «жидкость - газовое пространство» (далее - высота газового пространства).

Далее определяется значение измеренного уровня соответствующего данной точке считываемого по цифровому выходу уровнемера, либо согласно формуле 16 при использовании токового выходного информационного сигнала, либо по формуле 17 при использовании выходного пневматического сигнала.

При применении эталонной измерительной рулетки за значение Нэ, мм, принять среднее арифметическое значение результатов измерений уровня, вычисляемое по формуле:

уП) ц Г

Н₉ = н₆ •[l + a_cr-(T_B^r-T_Bⁿ)]-^^ [l + a_s-(20-T_B^r)l          (18)

где Н_б— базовая высота резервуара, значение которой определить по протоколу поверки резервуара, мм;

а_ст - температурный коэффициент линейного расширения материала стенки резервуара, значение которого принимают равным 12,5 • 10“⁶1/ °C для стали и 10 • 10“⁶ 1/ °C для бетона;

a_s - температурный коэффициент линейного расширения материала эталонной измерительной ленты, значение которого принимают равным 12,5 • 10“⁶1/ °C для стали и 23 ■ 10^_6 1/ °C для алюминия;

Тр- температура воздуха при поверке резервуара, значение которой определить по протоколу поверки резервуара, °C;

Тр - температура воздуха при измерении высоты газового пространства, °C;

(Hq) у- высота газового пространства при /-том измерении в /-той точке, мм;

т - число измерений высоты газового пространства, принимаемое не менее пяти.

Высоту газового пространства в каждой контрольной точке при каждом измерении, определить в следующей последовательности:

• - эталонную измерительную рулетку, опустить через измерительный люк меры вместимости ниже поверхности жидкости на глубину около 1000 мм;

• - первый отсчет (верхний) взять по шкале измерительной рулетки. При этом, для облегчения измерений и расчетов рекомендуется совмещать отметку целых значений метра на шкале рулетки с верхним краем измерительного люка;

• - измерительную рулетку поднять (строго вверх без смещения в стороны) до появления над верхним краем измерительного люка смоченной части ленты и взять отсчет по шкале ленты (нижний отсчет) с точностью до 1 мм.

Для более точного измерения уровня поверхность рулетки необходимо натереть пастой. Измерить высоту газового пространства в каждой контрольной точке не менее пяти раз. Повышают уровень жидкости до каждой контрольной отметки, устанавливаемой по эталонной измерительной рулетке, затем уровень жидкости понижают до каждой контрольной отметки, снимают показания уровнемера и результаты, полученные с эталонной измерительной рулетки вносят в протокол поверки уровнемера.

Расчет действительной погрешности проводят согласно методике описанной в п. 9.3.1.2 настоящей методики для соответствующих выходных сигналов уровнемера.

Результаты поверки при использовании информации цифрового, токового или пневматического выхода считается положительным, если значение действительной основной приведенной погрешности измерений уровня не превышает допустимых значений указанных в паспорте на уровнемер.

10.1 Результаты поверки оформляются протоколом произвольной формы. Рекомендуемая форма которого приведена в Приложении А.

• 10.2. Положительные результаты первичной поверки оформляют записью в паспорте на уровнемер в соответствии с действующим законодательством.

Положительные результаты периодической поверки оформляют записью в паспорте, и/или свидетельством о поверке в соответствии с действующим законодательством. Знак поверки наносится на паспорт уровнемера и (или) на свидетельство о поверке.

• 10.3. При отрицательных результатах первичной поверки уровнемер считают непригодным к применению и в эксплуатацию не допускают.

При отрицательных результатах периодической поверки уровнемер считают непригодным к применению и оформляют извещение о непригодности преобразователя с указанием причин в соответствии с действующим законодательством..

Начальник отдела 208

ФГУП «ВНИИМС»

Заместитель начальника отдела 208 ФГУП «ВНИИМС»

Приложение А

(рекомендуемое)

Диапазон измерений уровня, мм:_____________

Выходные информационные сигналы:_______________________________

(цифровой, токовый, пневматический)

Поверка проводилась_________________________________________________

(в лаборатории или без демонтажа на месте эксплуатации, условия поверки Т, Р, v)

Средства поверки______________________________________________________

(наименование, тип, заводской номер, диапазон, разряд, класс или погрешность)

Результаты поверки

• 1     Внешний осмотр:_____________________

• 2     Опробование:

  • 2.1   Проверка функционирования___________________

  • 2.2   Подтверждение соответствия программного обеспечения Получены идентификационные данные ПО (см. таблицу 1).

Таблица 1.

3 Определение погрешности измерений уровня

Результат поверки:________________

Поверитель__________________________/_________________________________________/

(подпись)

17
