Методика поверки оксиметра "ОксиТ-20.8-"РХЛ"

Приложение

к руководству по эксплуатации Окисметры цифровые "ОксиТ-20.8-"РХЛ"

УТВЕРЖДАЮ

Руководитель ГЦИ СИ ВНИИОФИ, директора ФГУП ''ВНИИОФИ"

Н.П. Муравская

« 14 » апреля 2009 г.

Оксиметры цифровые "ОксиТ-20.8-"РХЛ" Методика поверки

Главный метролог "ВНИИОФИ"

Кузнецов В.П.

«____»_______2009 г.

^астоящая методика уста^авливает методы и средства первичной и периодической поверки оксиметров цифровых "ОксиТ-20.8-"РХЛ", пред^аз^аче^^ых дёя измерения кощептрации кисёорода и температуры газовых смесей в системах искусственной вентиляции ёегких (ИВЛ).

Межповерочный интервал - 1 год.

1 Операции поверки

Операции, выпоёняемые при проведении поверки, указаны в табёице 1.

Табёица 1.

Наименование операции

Пужт методики поверки

Страница

Проведеше операции при

Первичтой поверке

Периодической поверке

Внешний осмотр

6.1

3

+

+

Опробоваше

6.2

3

+

+

Определение диапазо^а и погрешности измерешя коще^трации кислорода

6.3.1

4

+

+

Определение диапазо^а и погрешности измерешя температуры газа

6.3.2

4

+

+

2 Средства поверки

При проведении поверки должны быть приме^е^ы основные и вспомогательные средства поверки, указанные в таблице 2.

Таблица 2

Номер пужта методики поверки

Наименование и тип средств измерения образцового средства измерений, вспомогательного оборудования; обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

6.1

Не требуется

6.2

Не требуется

6.3.1

Поверочные азотио-кислородиые газовые смеси (ПГС) ТУ 6-16-2956-92

с проценгаым содержанием кислорода: 15 %, 40 %, 60 % и 100 %, с погрешностью определения не более 0.6 %(V/V) в баллонах с вентилем и редуктором

6.3.2

Термометр лабораторный, ртутаый ТЁ-4м, ТУ 4321-005-72002039-2004 Диапазон измерешй от 0°С до +55 °С, це^а деления 0калы 0,1 °C

Средства поверки должны быть поверены в установленном порядке. Допускается приме^е^ие других средств поверки с метрологическими характеристиками ^е хуже, указанных в таблице 2.

3 Требовании к кваёификации поверитеёей

К поверке допускаются ёица, изучив0ие эксплуатационную документацию ^а прибор и средства поверки и имеющие опыт поверки средств измерений медицинского ^аз^аче^ия, а также про0ед0ие инструктаж по технике безопасности в установленном порядке и аттестованные в качестве поверитеёя согласно ПР 50.2.012.

4 Требовании безопасности

При проведении поверки сёедует собёюдать требования безопасности, предусмотренные "Правилами технической экспёуатации электроустановок потребитеёей" и "Правилами безопасности при экспёуатации электроустановок", собёюдать требова^ия по технике безопасности, приведённые в эксплуатационной документации ^а прибор и средства поверки.

5 Усёовия проведении поверки

При проведении поверки должны быть соблюдены следующие условия:

  • • температура окружающего воздуха от (23±2)°С

  • • от^оситеёь^ая влажность воздуха (60±15)%

  • • атмосферное давление от 68 до 108 кПа;

  • • ^апряже^ие питающей сети (220 ± 22 ) В частотой 50 Гц.

6 Проведение поверки

  • 6.1  B^e0^uй осмотр

Проверить отсутствие повреждений, препятствующих нормальной работе составных частей оксиметра "ОксиТ-20.8-"РХЛ": датчика, вычислительного блока, блока питания, соединительных проводов и разъемов.

При проведении в^е0^его осмотра должно быть установлено соответствие прибора следующим требованиям:

  • • ^аёичие эксплуатационной документации;

  • • соответствие комплектации;

  • • исправность органов управления;

  • • четкость ^адписей ^а лицевой па^еёи.

  • 6.2  Опробовжие

    • 6.2.1  Подготовить прибор и средства поверки к работе в соответствии с их эксплуатационной документацией.

    • 6.2.2 Включить блок питания в сеть.

    • 6.2.3 Подключить 0^ур блока питания к электронной части поверяемого прибора без подсоеди^е^^ых датчиков, при этом ^а ивдикаторе должны отобразиться символы: “Соп”.

    • 6.2.4 Подключить датчик прибора к электронной части прибора и выждать 10 ми^ут.

    • 6.2.5 ^а ивдикаторе должвд отобразиться з^аче^ие ковдентрации кислорода в атмосфервдм воздухе и з^ачок %.

    • 6.2.6 Оксиметр считают успешно опробованным, есёи все операции по включению про0ёи в соответствии с процедурой, описанной в технической документации.

  • 6.3 Определение метроёогических характеристик

6.3.1 Опредеёение диапазона и погрешности измерения концентрации кислорода.

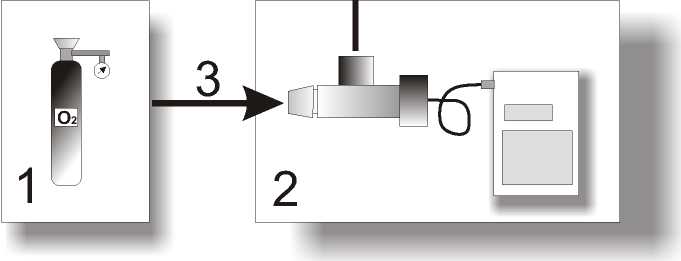

  • 6.3.1.1 Собирают схему поверки согласно рисунку 1. Вкёючают приборы в соответствии с их руководствами по экспёуатации.

  • 1 - Балло^ с поверочной газовой смесью и редуктором давле^ия

  • 2 - Испытываемый прибор с датчиком кисёорода и т-образиым газовым соедиштелем

  • 3 - Соединительные трубки

Рисунок 1

Схема определения диапазо^а и погрешности измерений

кощептрации кислорода

  • 6.3.1.2 Открывают запортш кра^ редуктора, подавая поверочный газ в газовый тройник.

  • 6.3.1.3 Выжидают время ^е ме^ее 45 с и считывают показания прибора.

  • 6.3.1.4 Результат заносят в таблицу 3.

Таблица 3.

Кощентрация кислорода в поверочной газовой смеси, (%)

15±1

20.8

(атмосфера)

40±5

60±5

100-5

Показания прибора, (%)

12.0-18.0

18.0-24.0

37.0-43.0

57.0-63.0

97.0-103.0

  • 6.3.1.5 Повторяют данную процедуру для каждой поверочной смеси.

  • 6.3.1.6 Результаты проверки считаются положительными, если показа^ия прибора ^аходятся в пределах указанных в таблице 3.

6.3.2 Опредеёение диапазо^а и погрешности измерения температуры.

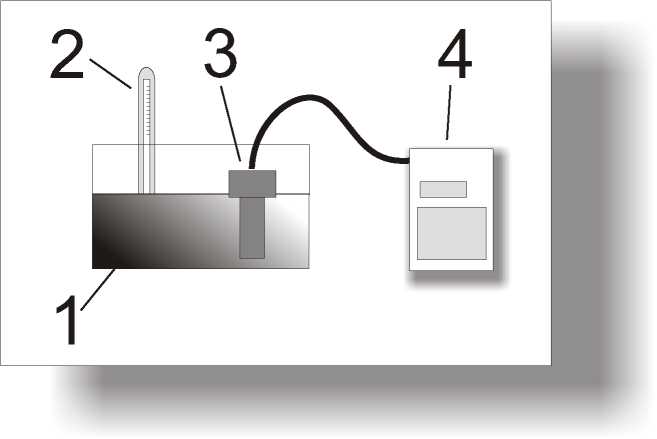

6.3.2.1 Собирают схему поверки согласно рисунку 2. Вкёючают приборы в соответствии с их руководствами по эксплуатации.

  • 1   - Сосуд с водой

  • 2   - Kо^троёь^ый термометр

  • 3   - Датчик испытываемого прибора

  • 4   - Испытываемый прибор

Рисунок 2.

Схема проверки диапазо^а

и погрешности измерения температуры газа

  • 6.3.2.2 ^а испытываемом приборе уста^авёивают режим измерения температуры.

  • 6.3.2.3 Расстояние между термометром и датчиком испытывыаемого прибора должно быть мишмальшш,

  • 6.3.2.4 C помощью ^агреватеёь^ого эёемепга или кусочков ёьда, переме0ивая, по контрольному термометру уста^авёивают температуру жидкости рав^ую з^аче^ию из табёицы 4.

Табёица 4.

Температура жидкости, °С

15±3

20±3

30±3

40±3

Показания контрольного термометра, °С

Tc15

Tc20

Tc30

Tc40

Показания испытываемого прибора, °С

t1

t2

t3

t4

Допускаемая абсоёютаая погрешность измерения температуры, °С

±1,0°С

±1,0°С

±1,0°С

±1,0°С

  • 6.3.2.5 Выжидают ^е ме^ее 5 ми^ут, считывают показания контрольного термометра и испытываемого прибора, которые заносят в табёицу 4.

  • 6.3.2.6 Повторяют процедуру дёя всех з^аче^ий температуры, указанных в табёице 4.

    6.3.2.7

Расчитывают допускаемую абсолютаую погрешность измерения температуры по формуёе:

Д= ti-Tci ;

где:

Д ti

Tci

  • - допускаемая абсолютная погрешность в °C,

  • - показания испытываемого прибора в °C,

  • - показания контрольного термометра в °C.

6.3.2.8 Резуёьтаты проверки считаются положительными, есёи з^аче^ия погрешности ^аходятся в предеёах указанных в табёице 4.

7 Оформёение резуёьтатов поверки

При положительных резуёьтатах поверки выдается свидетеёьство о поверке установленной формы в соответствии с ПР 50.2.006-94.

В сёучае отрицательных резуёьтатов поверки приме^е^ие прибора запрещается, оттиск поверительиого кёейма и свидетеёьство о поверке аннулируются и выписывается извещение о ^епригод^ости с указанием причи^ или делается соответствующая запись в эксплуатационной документации.
