Методика поверки «ГСИ. Система поверочная трансформаторов напряжения СПТН» (МП 206.1-002-2021)

Методика поверки

Тип документа

ГСИ. Система поверочная трансформаторов напряжения СПТН

Наименование

МП 206.1-002-2021

Обозначение документа

ВНИИМС

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

СОГЛАСОВАНО Технический директор ООО НПП «Диатранс»

СОГЛАСОВАНО Заместитель директора ФГУП «ВНИИМС» по производственной метрологии

Государственная система обеспечения единства измерений

СИСТЕМА ПОВЕРОЧНАЯ ТРАНСФОРМАТОРОВ НАПРЯЖЕНИЯ СПТН

Методика поверки

МП 206.1-002-2021

г. Москва

2021

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящая методика поверки распространяется на систему поверочную трансформаторов напряжения СПТН (далее по тексту - система), заводской № 09, состоящую из делителя напряжения ДН-160пт/2 с заводским № 09 и прибора коррекции и сравнения ПКС-1 с заводским № 20219002, изготовленную ООО НПП «Диатранс», г. Москва и ООО «АВМ-Энерго», г. Москва, и устанавливает методы и средства ее первичной и периодической поверки.

На поверку представляется система, укомплектованная в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

  • - руководство по эксплуатации;

  • - методика поверки.

Интервал между поверками - 1 год.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ
  • 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках

Наименование операции

Номер пунк-та методики поверки

Проведение операции

первичная поверка

периодическая поверка

1 Внешний осмотр

7.1

Да

Да

4 Опробование

8.3

Да

Да

5 Проверка программного обеспечения

9

Да

Да

6 Определение относительной погрешности коэффициентов масштабного преобразования и абсолютной погрешности угла фазового сдвига

10.1

Да

Да

3 ТРЕБОВАНИЯ К УСЛОВИЯМ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 3.1 Поверка должна проводиться при нормальных условиях применения:

  • - температура окружающей среды, °C                 от +15 до +25;

  • - атмосферное давление, кПа                          от 84 до 106;

  • - относительная влажность воздуха, %                 от 10 до 80.

  • 3.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ±10 %. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

4 ТРЕБОВАНИЯ К СПЕЦИАЛИСТАМ, ОСУЩЕСТВЛЯЮЩИМ ПОВЕРКУ
  • 4.1 К проведению поверки допускают специалистов из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации и имеющих стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Специалист должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III до 1000 В.

5 МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ ПОВЕРКИ
  • 5.1 При проведении поверки должны применяться основные и вспомогательные средства, указанные в таблицах 2 и 3.

Таблица 2 - Основные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

1

2

3

4

5

6

Трансформатор напряжения измерительный эталонный

Первичное напряжение 35А/3 кВ;

Вторичное напряжение 100/л/З В.

кл.т. 0,01

NVRD40

1

10.1

Трансформатор напряжения измерительный эталонный

Первичные напряжения 11ОА/З И220А/3 кВ;

Вторичное напряжение 100/а/З в.

кл.т. 0,02

4820spez

1

10.1

Таблица 3 - Вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомен-дуемый тип

Количество

Номер пункта методики поверки

Диапазон измерения

Погрешность или класс точности

Барометр-анероид метеорологический

от 80 до 106 кПа

±0,2 кПа

БАММ-1

1

3

Гигрометр психометрический

от 20 до 90% от 0 до 25°С

±7%; ±0,2°

ВИТ-1

1

3

Высоковольтная испытательная установка

от 15 до 160 кВ

±3 %

УИВ-230

1

10.1

  • 5.2  Для проведения поверки допускается применение других средств, не приведенных в таблицах 2 и 3, при условии обеспечения ими необходимой точности измерений.

  • 5.3 Контрольно-измерительная аппаратура и средства поверки, применяемые при поверке, должны обеспечивать требуемую точность и иметь действующие свидетельства о поверке, свидетельства об аттестации эталона единиц величин или аттестаты.

6 ТРЕБОВАНИЯ (УСЛОВИЯ) ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ПРОВЕДЕНИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правила эксплуатации электроустановок потребителей», утвержденных Глав госэнергонадзором.

Перед проведением поверки необходимо ознакомиться с настоящей методикой, эксплуатационной документацией на поверяемые магазины и средства поверки.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

7 ВНЕШНИЙ ОСМОТР СРЕДСТВА ИЗМЕРЕНИЙ
  • 7.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемой системы следующим требованиям:

- отсутствие механических повреждений, влияющих на работоспособность, отсутствие механических повреждений соединительных кабелей и разъемов;

- соответствие требованиям комплектности и маркировки, приведенным в руководстве по эксплуатации;

  • 7.2 Соответствие требованиям комплектности и маркировки, а также отсутствие внешних механических повреждений проверяются визуально.

  • 7.3 Результат операции поверки по 7.1 считается положительным, если отсутствуют внешние механические повреждения, а комплектность и маркировка соответствуют требованиям паспорта.

8 ПОДГОТОВКА К ПОВЕРКЕ И ОПРОБОВАНИЕ СРЕДСТВА ИЗМЕРЕНИЙ
  • 8.1 Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

  • 8.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на поверяемую систему и используемые средства поверки.

8.3 Опробование
  • 8.3.1 В процессе опробования необходимо убедиться в работоспособности органов управления и возможности включения разных режимов работы в приборе коррекции и сравнения ПКС-1 (далее - прибор ПКС-1).

  • 8.3.2 Результат операции поверки по п.8.5 считается положительным, если все действия, указанные в п. 8.5.1, успешно выполняются.

9 ПРОВЕРКА ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

После включения прибора ПКС-1 необходимо проверить номер версии программного обеспечения, установленного в нем.

Результат операции считается положительным, если номер версии программного обеспечения не ниже, чем 1.09.002.

  • 10 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВ ИЗМЕРЕНИЙ

10.1 Определение относительной погрешности коэффициентов масштабного преобразования и абсолютной погрешности угла фазового сдвига
  • 10.1.1 Соберите схему, приведенную на рисунке 1. От поверяемого делителя установите на опору только нижний модуль с разъемом и промежуточным экраном.

ВНИМАНИЕ!! Подводку высокого напряжения, при всех измерениях по п.10.1, к поверяемому делителю следует выполнять сверху вниз от эталонного трансформатора напряжения под углом не менее 30° и предусмотреть вертикальный участок длиной не менее 0,5 м непосредственно от самого делителя.

  • 10.1.2 На трансформаторе напряжения эталонном NVRD40 включите режим 35А/3 кВ И юо/Д.

  • 10.1.3 На поверяемом делителе зашунтируйте медным проводом часть от электростатического экрана до отвода на 25 кВ. В приборе ПКС-1 включите режим поверки трансформаторов напряжения.

  • 10.1.4 Подайте с установки УИВ-230 напряжение переменного тока, равного 0,8-35/^3 кВ с точностью ±1,0 % и произведите измерения. Результаты занесите в таблицу 4.

  • 10.1.5 Произведите измерения по п. 10.1.4, подавая последовательно с установки УИВ-230 значения напряжения, равные 35/л/3 и 1,2-35/л/3 кВ.

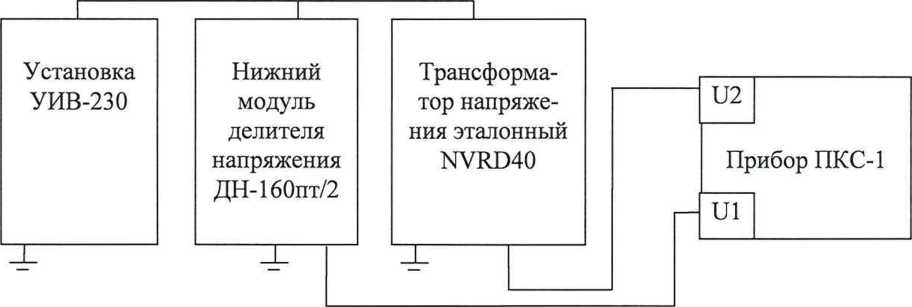

Рисунок 1 - Схема проверки при 35Л/3 кВ // 100/л/З В

  • 10.1.6 Соберите схему, приведенную на рисунке 2. От поверяемого делителя установите на опору только нижний модуль с разъемом и промежуточным экраном.

  • 10.1.7 На трансформаторе напряжения эталонном 4820spez включите режим ИОЛ/З кВ //100/<

  • 10.1.8 На поверяемом делителе снимите медный провод, шунтирующий часть от электростатического экрана до отвода на 25 кВ. В приборе ПКС-1 включите режим поверки трансформаторов напряжения.

  • 10.1.9 Подайте с установки УИВ-230 напряжение переменного тока, равного 0,8-110/л/З кВ с точностью ±1,0 % и произведите измерения. Результаты занесите в таблицу 4.

  • 10.1.10 Произведите измерения по п. 10.1.9, подавая последовательно с установки УИВ-230 значения напряжения, равные 11ОЛ/3 и 1,2-1ЮЛ/З кВ.

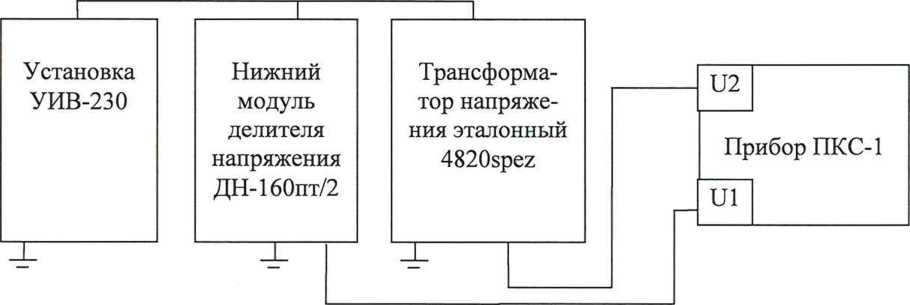

Рисунок 2 - Схема проверки при 110/^3 кВ //100Л/3 В

  • 10.1.11 Соберите схему, приведенную на рисунке 3. Поверяемый делитель соберите полностью.

  • 10.1.12 На трансформаторе напряжения эталонном 4820spez включите режим 220/л/З кВ // 100/л/З.

  • 10.1.13 В приборе ПКС-1 включите режим поверки трансформаторов напряжения.

  • 10.1.14 Подайте с установки УИВ-230 напряжение переменного тока, равного 0,8-2200/^3 кВ с точностью ±1,0 % и произведите измерения. Результаты занесите в таблицу 4.

  • 10.1.15 Произведите измерения по п. 10.1.14, подавая последовательно с установки УИВ-230 значения напряжения, равные 220/л/З и 1,2-220/л/З кВ.

Таблица 4 - Результаты поверки

Uhomj кВ

и, кВ

§Ku, %

A(pu, ...'

35/д/З

0,8-инОм

l,0UHOM

1 ,2-Uhom

110Л/3

0,8Uhom

1,0’Uho.M

1,2UHOM

220/д/З

0,8UHOM

l,0U„OM

1,2-UH0M

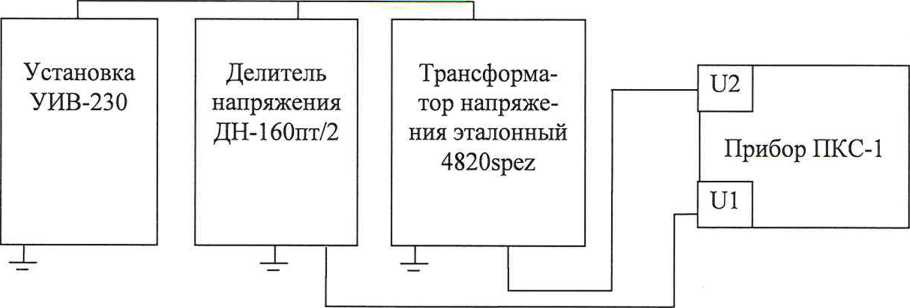

Рисунок 3 - Схема проверки при 220/л/З кВ // 1ООЛ/3 В

11 ПОДТВЕРЖДЕНИЕ СООТВЕТСТВИЯ СРЕДСТВА ИЗМЕРЕНИЙ МЕТРОЛОГИЧЕСКИМ ТРЕБОВАНИЯМ
  • 11.1 Для каждого измерения из таблицы 4 проверить выполнение следующих условий:

5ки<±0,05%                   (1)

Д(ри < ±2'                             (2)

  • 11.2 Результат операции проверки считать положительным, если для каждого измерения из таблицы 4 выполняются условия (1) и (2).

12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Положительные и отрицательные результаты поверки оформляются в соответствии с требованиями нормативных документов (НД) Министерства промышленности и торговли

РФ.

С.Ю. Рогожин

А.В. Леонов

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
