Система обеспечения единства измерений Республики Беларусь

УРОВНЕМЕРЫ ЭЛЕКТРОМЕХАНИЧЕСКИЕ NIVOBOB СЕРИИ NB Методика поверки МРБ МП. W-2011

Разработана

РУП «Витебский ЦСМС»

Витебск

ВВОДНАЯ ЧАСТЬ

Настоящая методика поверки распространятся уровнемеры электромеханические Nivobob серии NB (в дальнейшем уровнемеры), предназначенные для измерения уровня заполнения емкостей сыпучими материалами, жидкостями и/или определения границы раздела сред и устанавливает методику их первичной и периодической поверки.

Уровнемеры электромеханические Nivobob серии NB, предназначенные для измерения уровня заполнения емкостей сыпучими материалами, жидкостями и/или определения границы раздела сред.

Межповерочный интервал составляет 24 месяца.

  • 1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Допускается применение других средств поверки с метрологическими характеристиками, обеспечивающими измерения с требуемой точностью.

Все средства измерений должны быть поверены и иметь действующие свидетельства об их поверке.

Таблица 1

Наименование операции

Номер пункта

Наименование и тип средств измерений и технические характеристики

Обязательность проведения операции при поверке:

первичной

Периодической

1 Внешний   осмотр

6.1

-

Да

Да

2 Опробование

6.2

-

Да

Да

3 Определение основной приведенной погрешности

6.3

Рулетка измерительная металлическая длиной 40 м, с ценой деления 1 мм по ГОСТ 7502

Да

Да

4 Определение абсолютной погрешности выходного аналогового сигнала, мА

6.4

Вольтметр цифровой В7-34

Диапазон измерений напряжения постоянного тока от 0 до -1 000 В.

± [0,006 +0,002*(Ukx /Ux) - 1];

Катушка сопротивления Р321

Rhom = 100 Ом; класс точности 0,01

Магазин сопротивлений МСР-63 Диапазон сопротивления (0,01 - 105) Ом Класс точности 0,05

Да

Да

5 Оформление результатов поверки

-

Да

Да

  • 2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны быть соблюдены требования безопасности в соответствии с ТКП 181-2009 «Правила технической эксплуатации ^^йтроуЬтйновок потребителей» и «Правилами техники безопасности и эксплуатации^глРктроустайадок потребителей».                                                  /‘У

  • 3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Лица, осуществляющие поверку, должны быть аттестованы в качестве поверителей в установленном порядке.

Персонал, допущенный к работе с устройствами и со средствами их поверки, должен знать их в объеме эксплуатационной документации.

  • 4. УСЛОВИЯ ПОВЕРКИ

При проведении поверки должны соблюдаться следующие нормальные условия:

  • - температура окружающего воздуха, °C                           20±5;

  • - относительная влажность воздуха, %                              от 30 до 80;

  • - атмосферное давление, кПа                                       от 84 до 106,7

    Вибрация, тряска, удары, наклоны, влияющие на работу приборов должны отсутствовать.

  • 5. ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - подготовить эталоны к работе в соответствии с их эксплуатационными документами.

  • - проверить наличие действующих свидетельств о поверке (аттестации), оттисков поверительных клейм на средствах измерений;

  • - собрать установить уровнемер в имитатор уровня согласно приложения А, закрепить на фланце в верхней части трубы;

  • - провести программирование уровнемера в соответствии с руководством по его эксплуатации;

  • - выдержать уровнемер в указанных в п.4 условиях поверки не менее 1 ч.

  • - выдержать уровнемер при включенном питающем напряжении перед началом поверки не менее 0,5 часа.

  • 6. ПРОВЕДЕНИЕ ПОВЕРКИ

    • 6.1. Внешний осмотр

      • 6.1.1. При проведении внешнего осмотра должно быть^установлено соответствие уровнемера следующим требованиям:

  • - соответствие комплектности и маркировки требованиям сопроводительной документации;

  • - отсутствие механических повреждений корпуса в виде сколов, царапин, вмятин, трещин, отсутствие механических повреждений регулировочных и соединительных элементов, а также отсутствие посторонних предметов внутри корпуса;

6.2. Опробование

  • 6.2.1. При опробовании включить уровнемер, провести визуальный контроль работоспособности жидкокристаллического дисплея.

При первичной поверке с демонтажем, во время движения чувствительного груза вниз и вверх, наблюдать изменения показаний на дисплее            и

вольтметре универсальном.                                    //■$'         i \

Без демонтажа, на месте эксплуатации уровнемера,/-яри имеющейсяД возможности увеличения/уменыпения уровня сыпучего материала или. жидкости в ;

резервуаре, наблюдать изменения показаний на дисплее уровнемера и вольтметре универсальном.

Результат опробования считают положительным, если при увеличении/уменыпении расстояния, соответствующим образом изменяются показания уровнемера и вольтметра.

  • 6.3 Определение основной приведенной погрешности

  • 6.3.1 Основная погрешность определяется в трех произвольных точках диапазона измерений.

  • 6.3.2 Основную приведенную погрешность у определяют методом сравнения значений эталонного средства измерений и поверяемого уровнемера.

  • 6.3.3 Проводят измерения в местах расположения заслонок-ловушек и записывают в протокол измеренные значения расстояния по эталонному средству измерений и показаниям уровнемером.

Определяют основную приведенную погрешность у, % по формуле

y = (Ly-L3)/N-100,                 (1)

где

Ly - значения расстояний, измеренные уровнемером, мм;

N - нормирующее значение, соответствующее верхнему значению диапазона измерений, мм;

Ьэ -значения расстояний измеренные рулеткой или эталонным уровнемером, мм.

  • 6.3.4 Поверка без демонтажа на месте эксплуатации

  • 6.3.4.1  При проведении измерений без демонтажа, перемешивающее устройство в резервуаре (при его наличии) должно быть отключено. Необходимо наличие контрольного патрубка для опускания рулетки или для установки эталонного уровнемера.

  • 6.3.4.2 По изменению уровня, с помощью рулетки или эталонного уровнемера при исходном уровне в резервуаре, отмечают значение Ыу, м на дисплее устройства.

Опускают в резервуар рулетку с грузом до дна, либо считывают показания образцового уровнемера и отмечают измеренное значение «смоченной» части рулетки, либо показания эталонного уровнемера Ыэ, мм.

Далее проводят наполнение/опорожнение резервуара на произвольную величину, после чего дожидаются успокоения поверхности продукта, наблюдая за изменениями показаний поверяемого устройства. После стабилизации показаний, записывают в протокол значение L2y, мм с дисплея уровнемера, рассчитывают и заносят в протокол величину, на которую изменился уровень продукта согласно показаниям поверяемого уровнемера:

Ly = | L2y — Ыу |                (2)

Опускают в резервуар рулетку с грузом до дна и отмечают измеренное значение находящейся в контакте со средой части рулетки, либо показания эталонного уровнемера Ь2э, мм, рассчитывают и заносят в протокол величину L, мм, на которую изменился уровень продукта согласно показаниям рулетки или эталонного уровнемера:

Ьэ = | Ь2э-Ь1э |                 (3)

Рекомендуется производить измерения не менее чем в трех произвольных точках диапазона измерений.

Основную приведенную погрешность у, % устройства определяй# цо формуле

(!)•

  • 6.3.4.3 По известным значениям уровней, определяемых конструкцией емкости, т.е. когда имеется возможность заполнения/опорожнения резервуара до определенных уровней, значения которых однозначно определены конструкцией резервуара, подходящих трубопроводов и технологическим процессом, например, по известным значениям «В» - верхнего и «Н» - нижнего уровней, известных из протокола измерений параметров резервуара от соответствующих служб.

Проверяют соответствие настройки рабочего диапазона устройства фактическим параметрам резервуара.

Проводят измерение по «В» и «Н» уровням (последовательность произвольная) продукта в резервуаре и записывают в протокол значения уровней с дисплея. Измерения проводят по два раза в каждой точке и определяют значение относительной приведенной погрешности у, % устройства по формуле (1), где

Ly =

Ьэ =

Ьну - Ьву| Ьнэ - Ьвэ |

  • (4)

  • (5)

где

LHy, LBy, - измеренные уровнемером значения известных уровней, мм; Ьнэ, Ьвэ - известные значения уровней, мм.

Основная приведенная погрешность не должна превышать ±1,0 % для модификации NB 3000 и ±1,5 % для модификации NB 4000.

  • 6.3.5 Поверка с демонтажем

  • 6.3.5.1 поверяемы уровнемер закрепляют на фланце в верхней части имитатора уровня согласно приложения А. Определение погрешности проводят в местах расположения заслонок-ловушек.

  • 6.3.5.2 Определяют основную приведенную погрешность у, % по формуле

■y = (Ly-L)/N-100,                  (6)

где

Ly - значения расстояний, измеренные уровнемером, мм;

N - нормирующее значение, соответствующее верхнему значению диапазона измерений, мм;

L - контрольные значения расстояний заслонок-ловушек, мм.

6.4 Определение абсолютной погрешности выходного аналогового сигнала

6.4.1 Абсолютную погрешность выходного аналогового сигнала определяют как разность между значением выходного сигнала уровнемера, измеренным эталонным средством измерений и заданным контрольным значением выходного сигнала

Д= I ly I - 11з |, мА                        (6)

где

1у - значение тока на выходе устройства, измеренное эталонным средством измерений, мА;

1з - заданное контрольное значение тока, мА.

Абсолютная погрешность выходного аналогового сигнала не должна превышать ±0,2 мА.

  • 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

Результаты поверки оформляются протоколом поверки (приложение Б).

При положительных результатах поверки оформляется свидетельство о поверке в соответствии с СТБ 8003 и на уровнемер наносится знак поверки в виде клейма-наклейки.

При отрицательных результатах поверки выдается извещение о непригодности в соответствии с СТБ 8003 с указанием причин непригодности.

Разработчик

Начальник сектора испытаний средств измерений и техники

.В. Смирнов

ПРИЛОЖЕНИЕ Б

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ №

Тип, модификация, исполнение_______________________

Зав.№______________________

Принадлежит_____________________________________

Диапазон измерений_________________________________

Место поверки______________________________________

Условия поверки____________________________________

Эталоны

Результаты поверки:

Внешний осмотр__________________________

Опробование_______________________________

Определение основной приведенной погрешности:

Поверяемая точка диапазона измерений, м

Измеренное значение по рулетке Ьэ, мм

Показания уровнемера

Ly, м

Основная приведенная погрешность, у,%

Определение абсолютной погрешности выходного аналогового сигнала:

Поверяемая точка мА

Заданное значение выходного сигнала,

1у, мА

Измеренное значение выходного аналогового сигнала. 1з, мА

-

Абсолютная погрешность,

Д, мА

Заключение:____________________________

Дата поверки_____________________

Подпись поверителя____________________

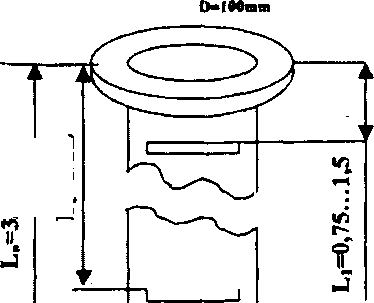

ПРИЛОЖЕНИЕ A (обязательное)

L2=1/2L

Рекомендуется не менее 3-х позиций для заслонок-ловушек
