1) Г(

I i’

>

ДКПГ1 26.51.43.30.00 по ДК 016:2010

Раздел ПОВЕРКА утвержден

У КРМЕТРТЕСТСТА ИДА РТом

02.07.2009 г.

МИКРООММЕТР ЦС4105

Руководство по эксплуатации

Ба 2.722.061 РЭ

УКРАИНА - УМАНЬ

^стоящее руководство по эксплуатации предназначено для ознакомления обвивающего персонала с устройством и принципом работы электронного с цифровым отсчетом микроомметра ЦС4105 (в дальнейшем - микроомметр) и содержит сведения, необходимые для его правильного использования при эксплуатации, технического обслуживания, хранения и транспортирования.

Перед включением микроомметра и использованием его по назначению, внимательно ознакомьтесь с настоящим руководством по эксплуатации и соблюдайте все рекомендации, приведенные в нем.

Микроомметр внесен в Государственный реестр средств измерительной тех-ики допущенных к применению в Украине. Регистрационный №У2925-09.

Сведения о сертификации микроомметра приведены в приложении А.

Разработчик и изготовитель микроомметра:

публичное акционерное общество «Уманский завод «Мегомметр»,

ул. Советская, 49,

г. Умань Черкасской обл.,

Украина,

20300.

www.megommetr.com

E-mail: megommetr@um.ck.ua

  • 1 ОПИСАНИЕ И РАБОТА

    • 1.1 Назначение

      • 1.1.1 .Микроомметр предназначен для измерения электрического сопротивления постоянному току компонентов электрических цепей, не находящихся под напряжением.

Микроомметр может использоваться для измерения:

  • - переходного электрического сопротивлении высоковольтных переключателей и разъединителей;

  • - электрического сопротивления паяных, сварных и винтовых соединений;

  • - электрического сопротивления контактов присоединения и сопротивления наземной части цепей заземляющих устройств;

  • - активного сопротивления шин, проводов и кабелей;

  • - активного сопротивления обмоток электрических машин.

  • 1.1.2 Микроомметр изготавливаете^ в соответствии с требованиями ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия», ДСТУ IEC 61010-1:2005 «Вимоги безпеки до електри-чного устаткування для вим1рювання, керування та лабораторного застосування. Частина 1. Загальн) вимоги», ТУ У 33.2-00226106-012:2009 «Микроомметр ЦС4105. Технические условия» и конструкторской документации Ба2.722.061.

  • 1.1.3 Нормальные условия применения по ГОСТ 22261 и 5.5.1 настоящего руководства по эксплуатации.

  • 1.1.4 По значениям влияющих величин, характеризующих климатические и механические воздействия в рабочих условиях применения микроомметр относится к средствам измерения группы 4 ГОСТ 22261.

Рабочие условия применения (климатические воздействия):

  • - температура окружающего воздуха от минус 10 °C до плюс 55 °C;

  • - относительная влажность воздуха 90 % при температуре 30 °C.

  • 1.2 Технические характеристики

    • 1.2.1 Индикация результатов измерений микроомметра - буквенно-цифровая на жидкокристаллическом индикаторе (в дальнейшем ЖК-индикатор).

    • 1.2.2 Электропитание микроомметра - восемь Ni-MH аккумуляторов типоразмера АА, емкостью не менее 2 А/ч и напряжением 1,2 В.

    • 1.2.3 Диапазоны измерения микроомметра:

  • - от 10 мкОм до 3 мОм;

  • - от 1 мОм до 300 мОм;

  • - от 0,1 Ом до 50 Ом.

  • 1.2.4 Время установления рабочего режима - непосредственно после включения.

  • 1.2.5 Режимы работы микроомметра - автоматический или ручной.

Автоматический режим работы - одно измерение после кратковремен -юго нажатия кнопки ИЗМЕРЕНИЕ.

Ручной режим работы - непрерывные измерения на протяжении удерживания кнопки ИЗМЕРЕНИЕ нажатой при ручном выборе диапазона измерения от 1 мОм до 300 мОм или от 0,1 Ом до 50 Ом.

Ручной режим работы микроомметра предпочтителен при измерении сопротивления индуктивного характера. Продолжительность непрерывной работы микроомметра в ручном режиме определяется электрической емкостью аккумуляторов.

  • 1.2.6 Класс точности микроомметра 2,5 по ГОСТ 8.401-80 «Классы точности средств измерений. Общие требования».

  • 1.2.7 Сила тока потребления микроомметром от аккумуляторов в ручном режиме работы не более 0,25 А.

  • 1.2.8 Количество измерений в нормальных условиях до установленного уровня разряда аккумуляторов не менее 1000.

  • 1.2.9 Сила тока в цепи измеряемого сопротивления:

  • - в диапазоне от 10 мкОм до 3 мОм - 5 А, импульс тока длительностью 0,3 с;

  • - в диапазоне от 1 мОм до 300 мОм - 50 мА, импульс тока длительностью 0,3 с или постоянного тока (в ручном режиме измерения);

  • - в диапазоне от 0,1 Ом до 50 Ом - 5 мА, импульс тока длительностью 0,3 с или постоянного тока (в ручном режиме измерения).

  • 1.2.10 Микроомметр осуществляет:

  • - автоматический выбор диапазона измерения (в ручном режиме работы выбор диапазона измерения от 1 мОм до 300 мОм или от 0,1 Ом до 50 Ом осуществляется оператором);

  • - заряд аккумуляторов от блока питания;

  • - световую индикацию процесса и степени заряда аккумуляторов;

  • - автоматическое отключение от источника электропитания при снижении напряжения питания ниже 8,8 В и (или) по истечении (90 - 120) с после окончания измерения;

  • - хранение в памяти результатов двадцати последних измерений.

  • 1.2.11 Степень защиты по ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» для микроомметра - IP42.

  • 1.2.12 Пределы допускаемой относительной основной погрешности микроомметра равны ± 2,5 % от измеряемого сопротивления.

  • 1.2.13 Пределы допускаемой дополнительной погрешности микроомметра, вызванной изменением температуры окружающего воздуха от нормальной (20 ± 5) “С до любой, в пределах рабочих значений температуры, равны ± 1,25 % от измеряемого сопротивления на каждые 10 °C изменения температуры.

  • 1.2.14 Пределы допускаемой дополнительной погрешности микроомметра, вызванной изменением относительной влажности окружающего воздуха до 90 % при температуре 30 °C, равны + 2,5 % от измеряемого сопротивления.

  • 1.2.15 Пределы допускаемой дополнительной погрешности микроомметра, вызванной влиянием внешнего магнитного поля с индукцией 0,5 мТл синусоидально изменяющегося во времени с частотой 50 Гц, равны ± 2,5 % от измеряемого сопротивления.

  • 1.2.16 Погрешность показаний микроомметра, при изменении напряжения электропитания в пределах от 8,8 В до 12 В, находится в пределах допускаемого значения относительной основной погрешности.

  • 1.2.17 Габаритные размеры - 230 мм х 140 мм х 59 мм.

  • 1.2.18 Масса, кг, не более:

  • - микроомметра с аккумуляторами - 1;

  • - комплекта измерительных шнуров - 0,5;

  • - блока питания - 0,3.

  • 1.2.19 Норма средней наработки микроомметра на отказ - 10000 ч.

  • 1.2.20 Средний срок службы микроомметра 10 лет.

1.3 Состав изделия

1.3.1 Комплект поставки микроомметра приведен в таблице 1.1.

Таблица1.1

Наименование

Количество

Микроомметр ЦС4105

1 шт.

Ремень

1 шт.

Сумка

1 шт.

Зажим

2 шт.

Щуп

2 шт.

Проводник

2 шт.

Блок питания 12 В, 0,7 А

1 шт.

Аккумулятор 1,2 В типоразмера АА

8 шт. (установлены в микроомметр или в сумке)

Руководство по эксплуатации

1 экз.

  • 1.4 Устройство и работа

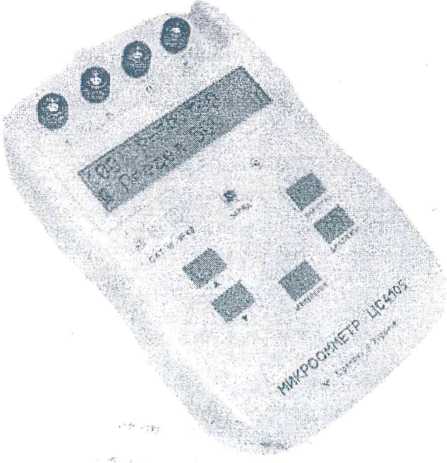

  • 1.4.1 Микроомметр выполнен в корпусе из ударопрочной пластмассы Внешний вид микроомметра приведен на рисунке 1.1.

  • 1.4.2 С тыльной стороны корпуса расположен отсек для установки аккумуляторов.

  • 1.4.3 Работа и принцип действия микроомметра основаны на измерении падения напряжения на измеряемом сопротивлении при прохождении тока конкретного значения.

Напряжение с измеряемого сопротивления преобразуется аналого-цифровым преобразователем (АЦП). Результат преобразования, соответствующий значению измеряемого сопротивления, отображается на ЖК-индикаторе.

Работой АЦП и реализацией функций микроомметра (1.2.10) управляет микроконтроллер.

9

1

  • 2 - ЖК-индикатор.

  • 3 - индикатор заряда аккумуляторов.

  • 4 - кнопка ВКЛ/ОТКЛ (включения и выключения микроомметра).

  • 5 - кнопка ДИАПАЗОН (выбор диапазона измерения).

  • 6 - гнездо подключения блока питания (центральный контакт - плюс). 7- кнопка ИЗМЕРЕНИЕ.

  • 8 - кнопки извлечения из памяти результатов предыдущих измерений.

  • 9 - место крепления ремня для переноски микроомметра.

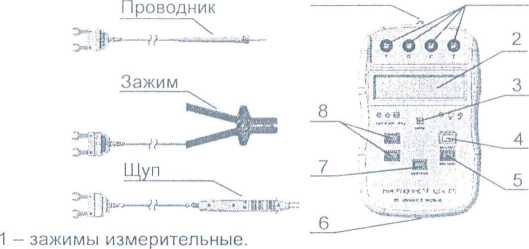

Рисунок 1.1 - Внешний вид микроомметра

  • 1.5 Маркировка и пломбирование

  • 1.5.1 На микроомметре нанесены следующие знаки и символы:

  • - обозначение класса точности;

  • - напряжение испытательное, кВ;

  • — оборудование II класса защиты (электрическая цепь защищена усиленной изоляцией);

  • - товарный знак изготовителя;

Т - выходные зажимы измерительного тока (токовые зажимы);

П - входные зажимы напряжения (потенциальные зажимы);

IP42 - степень защиты, обеспечиваемая оболочкой; ztz12V - гнездо подключения блока питания;

CAT III - категория монтажа (категория перенапряжения);

- Внимание! (Смотри руководство по эксплуатации.)

-знак утверждения типа средств измерительной техники Украины;

- знак соответствия типу средств измерительной техники Украины;

- знак утверждения типа средств измерений Российской Федерации;

N° ...    - порядковый номер измерителя;

20...    - год изготовления.

Примечание. В случае отсутствия какого-либо сертификата соответствующий знак на измеритель не наносится.

  • 1.5.2 Пломбирование микроомметра осуществляется с тыльной стороны корпуса в углублении крепежного отверстия.

  • 1.6 Упаковка

  • 1.6.1  Упаковка микроомметра должна соответствовать ГОСТ 9181-74 «Приборы электроизмерительные. Упаковка, маркировка, транспортирование и хранение» и конструкторской документации Ба2.722.061.

Микроомметр упаковывается в индивидуальную упаковку (сумку) в комплекте по таблице 1.1. Сумку упаковывают в потребительскую тару (картонная коробка).

Упакованные микроомметры при транспортировании укладывают в транспортную тару.

  • 1.6.2 Транспортная тара, масса и габаритные размеры грузовых мест по конструкторской документации Ба2.722.061.

  • 2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

    • 2.1 Включение, выключение и электропитание микроомметра

      • 2.1.1 Для включения микроомметра нажать кнопку ВКЛ/ОТКЛ.

Примечание. В настоящем руководстве по эксплуатации во всех случаях кроме оговоренных, под нажатием кнопки предполагается ее нажатие с последующим отпусканием.

  • 2.1.2 Выключение микроомметра происходит автоматически по истечении (90 - 120) с после окончания работы или после нажатия кнопки ВКЛ/ОТКЛ.

  • 2.1.3 Блок питания комплекта поставки микроомметра служит для заряда аккумуляторов.

Электропитание микроомметра от блока питания допускается только в диапазонах измерения от 1 мОм до 300 мОм и от 0,1 Ом до 50 Ом.

  • 2.2 Заряд аккумуляторов

    • 2.2.1 Проверить степень заряда аккумуляторов. Включить микроомметр. На ЖК-индикаторе высветится результат предыдущего измерения (рисунок 2.1).

      1

      2

      з

-<00> R=XXXXQ

Л Предел 50Q

где: 1 - номер измерения;

  • 2 - символ аккумулятора;

  • 3 - диапазон в котором проводилось измерение: «Предел ЗпгЮ» - от 10 мкОм до 3 мОм, «Предел ЗООгпО» - от 1 мОм до 300 мОм, «Предел 50Q» - от 0,1 Ом до 50 Ом;

  • 4 - режим работы: «Р» - ручной, «А» - автоматический;

  • 5 - результат измерения.

    Степень

    -□

    -Q

    - 1

Рисунок 2.1

заряда аккумуляторов оценить по заполнению символа аккумулятора:

аккумуляторы разряжены;

аккумуляторы заряжены частично;

аккумуляторы заряжены полностью.

  • 2.2.2 Для заряда аккумуляторов подключить блок питания комплекта поставки к сети переменного тока 220 В, ответную часть подключить к микроомметру. Свечение индикатора ЗАРЯД сигнализирует о процессе заряда аккумуляторов. Завершение процесса заряда сигнализируется снижением яркости свечения индикатора ЗАРЯД.

  • 2.2.3 Рекомендуемое время заряда аккумуляторов от состояния полного разряда до полного заряда (12 — 15) часов (зависит от типа используемых аккумуляторов).

  • 2.2.4 При работе с микроомметром в момент разряда аккумуляторов ниже допустимого уровня, на ЖК-индикаторе появится информация об их разряде (рисунок 2.2). Произойдет автоматическое выключение микроомметра.

БАТАРЕЯ РАЗРЯЖЕНА!

Рисунок 2.2

2.3 Меры безопасности

  • 2.3.1 По безопасности микроомметр удовлетворяет требованиям ГОСТ 22261, ДСТУ IEC 61010-1 и ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»*’.

Микроомметр относится к изделиям категории монтажа (категории перенапряжения) III, степени загрязнения 2 по ДСТУ IEC 61010-1.

  • 2.3.2 При эксплуатации микроомметра руководствуйтесь требованиями ДНАОП 0.00-1.21-98 «Правила безпечноТ експлуатацп електроустановок спожива-Ч1'в», ГОСТ 12.3.019-80 «Испытания и измерения электрические. Общие технические требования» и «Правилами безопасности при эксплуатации электроустановок потребителей».

  • 2.3.3 МиЖроомметр имеет усиленную изоляцию. Изоляция между измерительными зажимами и корпусом микроомметра испытана напряжением переменного тока 1 кВ среднеквадратического значения частотой 50 Гц.

  • 2.3.4 Не подключайте микроомметр и не проводите измерение сопротивления объекта, не убедившись, что объект измерения обесточен.

2:3.5 Напряжение постоянного тока на токовых зажимах микроомметра является безопасным.

  • 2.3.6 Микроомметр по электромагнитной совместимости удовлетворяет требованиям ДСТУ IEC 61326-1:2002 «Обладнання електричне для вим1рювання, контролю та лабораторного застосування. Частина 1. Вимоги щодо електромагн1тноТ сумюносл (ЕМС)».

  • 2.4 Схема подключения микроомметра

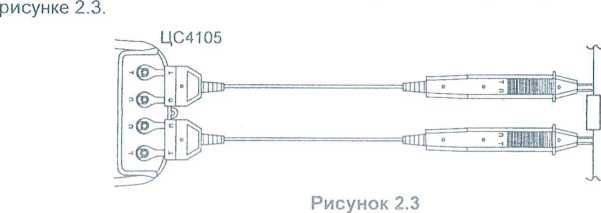

  • 2.4.1 Схема подключения микроомметра к объекту измерения приведена на

*'Для микроомметров, поставляемых в Российскую Федерацию.

  • 2.4.2 В качестве соединительных проводов, в зависимости от конфигурации объекта измерения и удобства подключения к нему, использовать комплект щупов, комплект зажимов или зажим в паре со щупом.

Проводники комплекта поставки, рекомендуется использовать при проведении измерений в диапазоне от 0,1 Ом до 50 Ом, когда переходным сопротивлением контактов между наконечниками проводников и объектом измерения можно пренебречь (единицы мОм).

Допускается использовать проводники собственного изготовления. Суммарное сопротивление проводников, подключаемых к зажимам Т, не должно превышать 0,5 Ом.

  • 2.5 Измерение сопротивления объекта

    • 2.5.1 Подключить микроомметр к объекту измерения в соответствии с рисунком 2.3.

    • 2.5.2 Включить микроомметр.

    • 2.5.3 Для проведения измерений в автоматическом режиме, нажать кнопку ИЗМЕРЕНИЕ. На ЖК-индикаторе появится надпись «Измерение!», а затем результат измерения (рисунок 2.1).

    • 2.5.4 Для проведения измерений в ручном режиме выбрать требуемый диапазон измерения «Предел ЗООтО Диапазон 1-ЗООтО» или «Предел 50Q Диапазон 0,1-500» нажатием кнопки ДИАПАЗОН.

Нажать и удерживать кнопку ИЗМЕРЕНИЕ. На ЖК-индикаторе появится надпись «Измерение в ручном режиме», а затем результат измерения. Измерение будет происходить непрерывно в течение времени удержания кнопки ИЗМЕРЕНИЕ нажатой.

  • 2.5.5 Измерение сопротивления до 3 мОм проводить только в автоматическом режиме работы. При измерении сопротивления до 3 мОм в ручном режиме, измерение произойдет на том диапазоне измерения, который был установлен ранее (от 1 мОм до 300 мОм или от 0,1 Ом до 50 Ом) и результаты измерения могут быть не достоверными.

  • 2.5.6 При измерении сопротивления больше верхнего предела выбранного диапазона измерения на ЖК-индикаторе появится надпись: «R>310 тО» или «R>52 О».

  • 2.5.7 При обрыве цепи тока (напряжения) или когда сопротивление этих цепей составляет более нескольких кОм, после нажатия кнопки ИЗМЕРЕНИЕ на ЖК-индикаторе появится надпись: «Обрыв цепи Т», «Обрыв цепи П» или «Обрыв цепи Т Обрыв цепи П».

  • 2.5.8 Просмотр результатов предыдущих измерений проводить нажатием кнопки «А» или «V». Последнему результату измерений присваивается номер <00>, предыдущему <01 > и так далее до <19>.

  • 2.5.9 Относительную погрешность, в процентах, в рабочих условиях эксплуатации, которая зависит от количества возбуждающих факторов, рассчитывать по формуле:

■г,,,.. =Л+1,15-Т1Х.                (2.1)

где Ао - относительная основная погрешность равная ± 2,5 %;

за Ai, в зависимости от воздействия в момент измерения, принимают:

А} - дополнительная погрешность от влияния температуры окружающего воздуха, отличной от 20 °C и равная ± 1,25 % на каждые 10 °C изменения температуры; т. е. не более 4,375 % в рабочих условиях применения (1.1.4);

А2 - дополнительная погрешность от изменения относительной влажности

окружающего воздуха до 90 %, равная ± 2,5 %;

А3 - дополнительная погрешность от влияния магнитного поля индукцией до 0,5 мТл, равная ± 2,5 %;

А, - дополнительная погрешность от влияния токов помех до 80 мА, равная ± 2,5 %.

  • 3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    • 3.1 Техническое обслуживание сводится к соблюдению правил эксплуатации, хранения и транспортирования микроомметра.

    • 3.2 Ремонт микроомметра должен проводиться только в специализированных ремонтных мастерских или на заводе - изготовителе.

    • 3.3 Техническое обслуживание аккумуляторов - по технической и сопроводительной документации на аккумуляторы.

    • 3.4 Микроомметр, прошедший ремонт или по истечению межповерочного интервала, подлежит периодической поверке в объеме раздела 5 настоящего руководства по эксплуатации.

  • 4 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

    • 4.1 Транспортирование и хранение микроомметра проводить в соответствии с требованиями ГОСТ 22261 к средствам измерения группы 4.

Микроомметр можно транспортировать всеми видами крытого транспорта.

Предельные условия транспортирования:

  • - температура окружающего воздуха от минус 50 °C до плюс 70 °C;

  • - относительная влажность окружающего воздуха 95 % при 30 °C;

  • - механические удары многократного действия с ускорением 100 м/с2 длительностью импульса 16 мс.

  • 4.2 При железнодорожных перевозках виды отправки - мелкие и малотоннажные.

  • 4.3 Микроомметр хранить в упаковке предприятия-изготовителя при температуре окружающего воздуха от 0 °C до 40 °C и относительной влажности воздуха до 80 % при температуре 35 °C.

Хранить микроомметр без упаковки следует при температуре окружающего воздуха от 10 °C до 35 °C и относительной влажности воздуха 80 % при температуре 25 °C.

  • 5 ПОВЕРКА

    • 5.1 Раздел ПОВЕРКА руководства по эксплуатации утвержден Первым заместителем генерального директора Укрметртестстандарта Жалдаком Н. С. по результатам государственных поиемочных испытаний измерителя ЦС4105 02.07.2009 г.

Раздел ПОВЕРКА устанавливает условия, объем, методы и средства первичной и периодической поверок, а так же порядок оформления результатов поверки микроомметра ЦС4105.

Межповерочный интервал установлен один год.

  • 5.2 Раздел ПОВЕРКА разработан в соответствии с требованиями ДСТУ 2708:2006 «Пов|рка засоб1в вим1рювальноТ технжи. Органзащя та порядок проведения», ГОСТ 22261 и РМГ 51-2002 «Документы на методики поверки средств измерений. Основные положения.»

5.3 Операции и средства поверки

5.3.1 При проведении поверки выполнять операции и применять средства поверки, указанные в таблице 5.1.

Таблица 5.1

Наименование операции

Номер пункта руководства по эксплуатации

Средства поверки и их технические характеристики

Обязательность проведения операции при

выпуске из производства и после ремонта

эксплуатации и хранении

Проверка условий измерений

5.4.1

Термометр, (10-30) “С, цена деления 0,5 °C; психрометр, (10-100) %

Да

Да

Внешний осмотр

5.6.1

Да

Да

Проверка электрической прочности изоляции

5.6.2

Пробойная установка УПУ-iO, диапазон воспроизводимого напряжения от 0,2 кВ до 10 кВ. Секундомер С1-2А, цена деления 0,5 с.

Да

Нет

Определение сопротивления изоляции

5.6.3

Мегаомметр ЭС0202/1,500 В, относительная погрешность +15 %

Да

Нет

Опробование

5.6.4

-

Да

Да

Определение относительной основной погрешности

5.6.5

Магазин сопротивлений Р4830/1 класс точности 0,05/2,5*10'5, 0,01-12222,21 Ом; шунт 75 ШС, кл. точности 0,5, номинальный ток 7500 А,750 А, 75 А, 30 А; катушка электрического сопротивления Р310 -кл. точности 0,02, 10 мОм, Р321 -кл. точности 0,01, 0,1 Ом

Да

Да

Оформление результатов поверки

5.7

Да

Да

Примечание. При поверке разрешается применять другие средства поверки, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.

  • 5.3.2 При получении отрицательных результатов при проведении одной из операций поверки, поверку микроомметра прекратить.

  • 5.4 Условия поверки и подготовка к ней

  • 5.4.1 Поверку микроомметра проводить в нормальных условиях применения:

    -температура окружающего воздуха, °C.............20 ± 5:

    • - относительная влажность воздуха, %............... 30-80;

    • - атмосферное давление, кПа............................84- 106;

  • - электропитание от аккумуляторов напряжением от 8,8 В до 12 В.

  • 5.4.2 Микроомметры, подлежащие поверке, средства поверки и вспомогательное оборудование перед поверкой выдержать в нормальных условиях применения не менее 2 часов.

  • 5.5 Требования безопасности

  • 5.5.1 Требования безопасности - в соответствии с 2.3 настоящего руководства по эксплуатации.

  • 5.6 Проведение поверки

  • 5.6.1 Внешний осмотр

  • 5.6.1.1 При внешнем осмотре проверять:

  • - соответствие комплектности;

  • - отчетливую видимость маркированных знаков и символов;

  • - отсутствие неудовлетворительных креплений деталей и электрических соединений;

  • - отсутствие трещин,, царапин, загрязнений и других изъянов, мешающих считыванию показаний;

-отсутствие грубых механических повреждений наружных частей микроомметра. При положительных результатах внешнего осмотра поверку продолжить.

Из комплектности, при периодической поверке, допускается отсутствие сумки и ремня.

  • 5.6.2 Проверка электрической прочности изоляции

  • 5.6.2.1 Электрическую прочность изоляции микроомметра и блока питания проверять на установке мощностью не менее 0,25 кБ А.

Перед проверкой извлечь из отсека микроомметра аккумуляторы.

Испытательное напряжение прикладывается:

  • - между соединенными вместе зажимами микроомметра и металлической фольгой, плотно прилегающей к поверхности микроомметра, 1 кВ;

  • - между соединенными вместе сетевыми штырями и металлической фольгой, плотно прилегающей к поверхности корпуса блока питания, 3 кВ;

  • - между соединенными вместе сетевыми штырями и соединенными вместе выходными контактами разъема блока питания, 3 кВ.

Металлическая фольга не должна покрывать зону расположения зажимов на расстоянии до 20 мм.

Испытательное напряжение переменного тока частоты 50 Гц плавно поднять до необходимого уровня и выдержать в течении 1 мин, после чего плавно уменьшить до нуля.

  • 5.6.2.2 Проверить электрическую прочность изоляции пластмассовых наконечников зажимов, щупов и проводников относительно соответствующих токопроводящих жил напряжением 1 кВ.

  • 5.6.3 Определение сопротивления изоляции

  • 5.6.3.1 Сопротивление изоляции между цепями приложения напряжения по 5.7.2.1, измерять мегаомметром с рабочим напряжением 500 В. Отсчет показаний проводить по истечении 1 мин после приложения напряжения.

Результаты поверки положительные, если сопротивление изоляции превышает 40 МОм.

  • 5.6.4 Опробование

  • 5.6.4.1 При опробовании работы микроомметра проверить функционирование всех кнопок, возможность надежного подключения измерительных щупов и блока питания, возможности заряда аккумуляторов, световую индикацию процесса заряда аккумуляторов и обеспечение хранения в памяти 20 последних измерений.

  • 5.6.4.2 Индикацию процесса заряда аккумуляторов определять по свечению индикатора ЗАРЯД при подключенном микроомметре к сети -220 В через блок питания.

Свечение индикатора ЗАРЯД сигнализирует о процессе заряда аккумуляторов.

  • 5.6.4.3 Контроль сохранности в памяти результатов 20 последних измерений проводить в следующей последовательности:

  • - нажать кнопку ВКЛ/ОТКЛ;

  • - поочередным кратковременным нажатием кнопки «▼» или «А» считывают результаты предыдущих измерений.

  • 5.6.5 Определение относительной основной погрешности

  • 5.6.5.1 Относительную основную погрешность определять методом измерения сопротивления рабочего эталона поверяемым микроомметром.

  • 5.6.5.2 Относительную основную погрешность определять в точках, соответствующих измеряемому сопротивлению:

  • - 10; 100 мкОм; 1; 2,5 мОм в диапазоне измерения от 10 мкОм до 3 мОм, в автоматическом режиме работы микроомметра;

  • - 1; 10; 100; 300 мОм в диапазоне измерения от 1 мОм до 300 мОм, в ручном режиме работы микроомметра;

  • - 0,1; 1; 10; 50 Ом в диапазоне измерения от 0,1 Ом до 50 Ом, в ручном режи-ме'работы микроомметра.

  • 5.6.5.3 Относительную основную погрешность в /-той точке определять в следующей последовательности:

  • - подключить к микроомметру рабочий эталон сопротивлением Rl0, соответствующим измеряемому сопротивлению контролируемой точки;

  • - провести измерение сопротивления Ri0 микроомметром и зафиксировать его показание RiuM при автоматическом режиме работы, или зафиксировать показание микроомметра R,U)U , максимально отличающееся по модулю от измеряемого сопротивления на протяжении (3 - 5) с удерживания кнопки ИЗМЕРЕНИЕ нажатой, при ручном режиме работы микроомметра;

  • - подсчитать относительную основную погрешность 5h в процентах, в /-той контролируемой точке по формуле:

г.                                            ’       R*

Результаты поверки положительные, если относительная основная погрешность в каждой контролируемой точке не превышает ± 2,5 % от измеряемого сопротивления.

  • 5.7 Оформление результатов поверки

  • 5.7.1 Результаты периодической поверки микроомметра занести в протокол. Форма протокола произвольная.

  • 5.7.2 Положительные результаты первичной поверки оформить записью в руководстве по эксплуатации и оттиском поверительного клейма на корпусе микроомметра.

  • 5.7.3 Положительные результаты периодической поверки оформить свидетельством согласно приложения А ДСТУ 2708 и нанести оттиск поверочного клейма на корпус микроомметра.

  • 5.7.4 Отрицательные результаты периодической поверки оформить справкой о непригодности по форме приложения Б ДСТУ 2708 с указанием причины забракования. Клеймо предыдущей периодической поверки погасить и в руководстве по эксплуатации микроомметра сделать соответствующую запись.

  • 5.7.5 В странах, где микроомметр утвержден как тип средств измерительной техники, результаты поверки оформить в порядке, установленном национальным органом по метрологии.

  • 6 УТИЛИЗАЦИЯ

    • 6.1 Микроомметр не представляет опасности для жизни и здоровья людей, не оказывает вредного воздействия на состояние окружающей природной среды, изготовлен из материалов, разрешенных к применению государственной санитарно-эпидемиологической службой и, после окончания срока службы (эксплуатации), не требует специальных методов утилизации.

  • 7 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

    • 7.1 Изготовитель гарантирует соответствие микроомметра требованиям технических условий ТУ У 33.2-00226106-012:2009 при соблюдении потребителем условий эксплуатации, хранения и транспортирования, оговоренных в настоящем руководстве по эксплуатации и сохранности руководства по эксплуатации и клейм изготовителя и поверителя.

    • 7.2 Гарантийный срок эксплуатации - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня изготовления, если в договоре на поставку не оговорены другие условия.

    • 7.3 Гарантийный срок хранения - 6 месяцев с момента изготовления.

    • 7.4 Гарантии изготовителя микроомметра на аккумуляторы не распространяются. Гарантийный срок хранения и эксплуатации аккумуляторов - по технической и сопроводительной документации на аккумуляторы.

    • 7.5 При поставке микроомметра на экспорт гарантийный срок эксплуатации устанавливается 18 месяцев и исчисляется с момента его проследования через государственную границу Украины.

    • 7.6 По вопросам гарантийного и послегарантийного обслуживания обращайтесь в следующие организации:

ПАО «Уманский завод «Мегомметр», ул. Советская, 49, г. Умань Черкасской обл., Украина, 20300, тел. (04744) 3-26-53; факс 3-80-27;

ООО «Промприбор», ул. Энгельса, 38, г. Екатеринбург, Россия, 620026, тел. (343) 254-46-47, 254-47-41,254-47-40, 254-47-29, факс 254-48-13;

ЗАО "Эталон-P", ул. Ошарская, 67, г. Н. Новгород, Россия, 603105, тел.: (8312)-78-41-23, 78-41-24, 78-43-01, 18-40-12, факс: (8312)-78-43-02;

Компания "РОСЭЛЕКПРОМ", ул. Дурылина, д. 39, оф. 2, мкр-он. Большево, г. Королев, Россия, 141060, тел./факс: +7(495)-988-79-07.

ПАО «Уманский завод «Мегомметр» предоставляет услуги по проведению калибровки приборов по истечению межкалибровочного интервала. Подробная информация на странице сайта www.megommetr.com/poverka.htm

  • 8 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

    • 8.1 Микроомметр ЦС4105, №_ ___ОШЧ принят в соответствии с

заводской номер

обязательными требованиями государственных стандартов, технических условий ТУ У 33.2-00226106-012:2009, действующей документации и признан годным для эксплуатации.

Контролер ОТК             -

,(ОТ К-136)                        Г/ 7(П;

оттиск личного клейма                 / / дата приемки

Первичная поверка произведена ____________________________L__________ оттиск клейма поверителя (клеймо по ДСТУ 3968-2000)

О

s 7T

<

К

15

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
