ПОРТАТИВНЫЙ ИЗМЕРИТЕЛЬ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ ИВТМ-7 М

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

И ПАСПОРТ

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

ОПИСАНИЕ И РАБОТА

Назначение изделия

Технические характеристики изделия

Комплектация изделия

Устройство и работа

Маркировка и пломбирование

Упаковка

ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

Эксплуатационные ограничения

Подготовка изделия к использованию

Использование изделия

Возможные неисправности и их устранение

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Техническое обслуживание изделия

ТЕКУЩИЙ РЕМОНТ

ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

ДАННЫЕ О ПОВЕРКЕ ПРИБОРА

ГАРАНТИИ ИЗГОТОВИТЕЛЯ

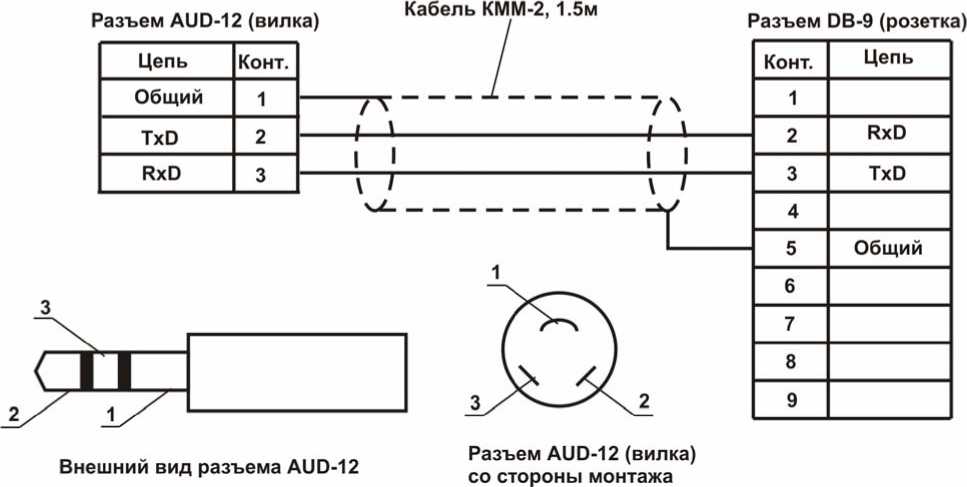

ПРИЛОЖЕНИЕ А (справочное). Распайка кабеля для подключения прибора к компьютеру

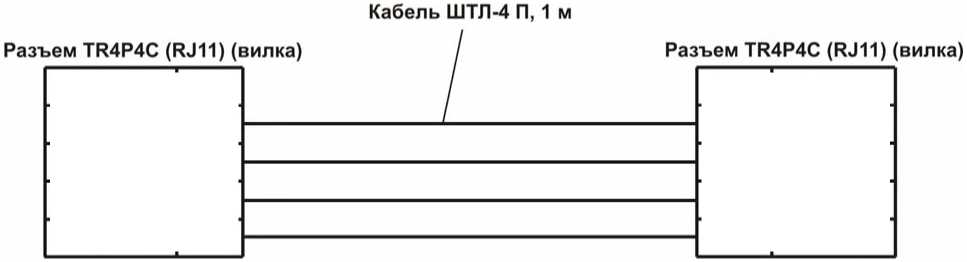

ПРИЛОЖЕНИЕ Б (справочное). Распайка кабеля для подключения преобразователя к прибору

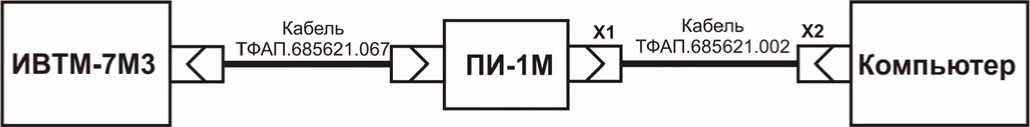

ПРИЛОЖЕНИЕ В (справочное). Распайка кабеля для подключения прибора к преобразователю интерфейсов ПИ-1М и схема подключения прибора к

компьютеру через ПИ-1М....................................................................................................

ПРИЛОЖЕНИЕ Г (справочное). Сертификат утверждения типа средства

измерения ИВТМ-7....................................................................................

ПРИЛОЖЕНИЕ Д (обязательное). Методика поверки

ВВЕДЕНИЕ

  • 1 Настоящее руководство по эксплуатации и паспорт являются документом, удостоверяющим основные параметры и технические характеристики измерителей влажности и температуры серии ИВТМ-7 М.

  • 2 Настоящее руководство по эксплуатации и паспорт позволяет ознакомиться с устройством и принципом работы измерителя влажности и температуры серии ИВТМ-7 М и устанавливают правила его эксплуатации, соблюдение которых обеспечивает поддержание его в постоянной готовности к работе.

  • 3 В конструкцию, электрические схемы и программное обеспечение прибора могут быть внесены изменения, не ухудшающие его метрологические и технические характеристики.

  • 4 Права на топологию всех печатных плат, схемные решения, программное обеспечение и конструктивное исполнение принадлежат изготовителю ______________. Копирование и

использование - только с разрешения изготовителя.

  • 5 В случае передачи прибора на другое предприятие или в другое подразделение для эксплуатации или ремонта, настоящее руководство по эксплуатации и паспорт подлежат передаче вместе с прибором.

  • 1 ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ

    • 1.1 Измеритель влажности и температуры газов ИВТМ-7М изготовлен на предприятии

    • 1.2 Прибор ИВТМ-7 М (далее - прибор) соответствует ТУ4311-001-70203816-06, зарегистрирован в Государственном реестре средств измерений под №15500-07 и допущен к применению в Российской Федерации (сертификат Госстандарта России №26834/1 от 27.02.07г.) в качестве средства измерения.

  • 2 ОПИСАНИЕ И РАБОТА

    • 2.1 Назначение изделия

      • 2.1.1 Прибор ИВТМ-7 М предназначен для измерения и регистрации температуры и влажности воздуха и/или других неагрессивных газов в различных отраслях промышленности, сельского хозяйства, медицине, энергетике для оперативного контроля параметров микроклимата, при экспериментальном исследовании и в условиях эксплуатации. Приборы в исполнении ИВТМ-7М4 предназначены для передачи результатов измерений по радиоканалу; ИВТМ-7М5, ИВТМ-7М6-02 имеют канал индикации давления.

2.2 Технические характеристики изделия

2.2.1 Технические характеристики прибора приведены в таблице 1. Таблица 1 - Технические характеристики прибора

Наименование параметра, единицы измерения

Значение

1 Диапазон измерения влажности газов, %

от 0 до 99

2 Основная погрешность измерения влажности, %

±2,0

3 Дополнительная погрешность измерения влажности от температуры окружающего воздуха в диапазоне рабочих температур, %/оС, не более

0,2

4 Диапазон измеряемых температур, оС

от минус 20 до + 60

5 Абсолютная погрешность измерения температуры, оС

±0,2

6 Постоянная времени измерения влажности, с, не более

60

7 Единицы представления влажности

% отн. вл., г/м3

8 Диапазон индикации давления, мм.рт.ст (1)

630...800

9 Количество точек ручной статистики (2)

64

10 Количество точек автоматической статистики

до 10000(2)

2048/1МБ карты SD(5)

11 Питание прибора

от 2-х батареек типоразмера ААА напряжением, 1.5В либо через сетевой адаптер напряжением от 4 до 10 В, преобразователь интерфейсов ПИ-1 М(3)

USB хаб (5)

12 Напряжение питания сетевого адаптера

220±10В, 50±1 Гц

13 Напряжение питания через преобразователь интерфейсов ПИ-1 М, В (3)

+4...+30

Продолжение таблицы 1 - Технические характеристики прибора

14 Потребляемая прибором мощность, мВт, не более

(4)

- радиотрансивер включен4

15

180

15 Напряжение срабатывания индикации разряда батарей, В

2,7±1%

16 Тип поддерживаемых карт памяти(5)

microSD, microHCSD

17 Длина кабеля адаптера сети RS-485 (при скорости 4800 бит/с), м, не более

1200

18 Длина кабеля для подключения первичного преобразователя к измерительному блоку, м, не более

10

19 Интерфейс связи с компьютером

RS-232

RS-485(3)

USB(5)

20 Длина кабеля для подключения прибора к компьютеру, м, не более

15

21 Характеристики радиотрансивера (4)

  • -  дальность связи в прямой видимости, м

  • -  диапазон частот работы, МГц

  • -  мощность в режиме передачи, дБм

  • -  чувствительность приема, дБм

до 300

433.2...434.8

15 -110

22 Суммарная масса блоков прибора, кг

0,2

23 Габаритные размеры

  • - блока измерения и индикации, мм, не более

  • - первичного преобразователя, мм, не более

130х70х25

014х60

24 Рабочие условия применения блока измерения и индикации

  • - температура воздуха, С

  • - относительная влажность, % (без конденсации влаги)

  • - атмосферное давление, КПа

от минус 20 до +40

от 10 до 95

от 84 до 106

25 Рабочие условия применения первичного преобразователя

  • - температура воздуха, С

  • - относительная влажность, % (без конденсации влаги)

  • - атмосферное давление, КПа

от минус 20 до +60

от 2 до 98

от 84 до 106

26 Средний срок службы, лет

5

Примечание:

  • (1) - приборы исполнения ИВТМ-7М5, ИВТМ-7М5-3, ИВТМ-7М6-02

  • (2) - отсутствует в приборах исполнения ИВТМ-7М4, ИВТМ-7М6-01, ИВТМ-7М6-02

  • (3) - приборы исполнения ИВТМ-7М3, ИВТМ-7М5-3

  • (4) - прибор исполнение ИВТМ-7М4

  • (5) - приборы исполнения ИВТМ-7М6-01, ИВТМ-7М6-02

ВНИМАНИЕ !!!

Содержание механических и агрессивных примесей в окружающей и контролируемой среде (хлора, серы, фосфора, мышьяка, сурьмы и их соединений), отравляющих каталитически активные элементы датчика, не должно превышать санитарные нормы согласно ГОСТ 12.1005-76 и уровня ПДК (для сероводорода H2S уровень ПДК не должен превышать 10 мг/м3).

  • 2.3 Комплектация изделия

  • 2.3.1 В комплект поставки прибора входят следующие изделия и эксплуатационная документация:

Таблица 2 - Комплект поставки прибора

Наименование комплектующих изделий, программного обеспечения, документации

Кол-во

1 Измеритель влажности и температуры серии ИВТМ-7 М

1 шт.

2 Первичный преобразователь влажности и температуры ИПВТ-05

1 шт.

3(1) Кабель для подключения преобразователя к прибору ТФАП.685621.022 1м

1 шт.

4(2) Кабель для подключения к персональному компьютеру ТФАП.685621.028

1 шт.

5(2)(3) Диск с программным обеспечением

1 шт.

6(2) Свидетельство о госповерке

1 экз.

7 Руководство по эксплуатации и паспорт

1 экз.

8(2) Сетевой адаптер 9В/0.35А

1 шт.

9(2) Упаковочный чехол

1 шт.

10(3) Карта памяти

1 шт.

11(2) USB кабель

1 шт.

  • (1) - длина кабеля может быть изменена по заказу от 1 до 10м.

  • (2) - позиции поставляются по специальному заказу.

  • (3) - позиция поставляется с приборами в исполнении ИВТМ-7М6-01, ИВТМ-7М6-02.

  • 2.4 Устройство и работа

  • 2.4.1 Внешний вид прибора

  • 2.4.1.1 Приборы серии ИВТМ-7М состоят из блока управления и индикации и первичного преобразователя.

  • 2.4.1.2 Блок управления и индикации приборов серии ИВТМ-7М выполняется в белом или

BblBOF

черном пластмассовом корпусе. На передней панели блока располагаются кнопки

, на боковой поверхности располагаются гнезда для подключения прибора компьютеру и сетевого адаптера. На боковой поверхности приборов в исполнениях ИВТМ-7М3 и ИВТМ-7М5-3 располагаются телефонные разъемы для подключения приборов к сети RS-485. На боковой поверхности приборов в исполнениях ИВТМ-7М6-01 и ИВТМ-7М6-02 располагаются USB разъемы и слот под карту памяти. На верхней панели расположен разъем для подключения первичного преобразователя. Первичный преобразователь может подключаться непосредственно к блоку измерения и индикации, либо через кабель-удлинитель. Внешний вид прибора с преобразователем, присоединенным непосредственно к разъему на корпусе прибора, изображен на рисунке 1.

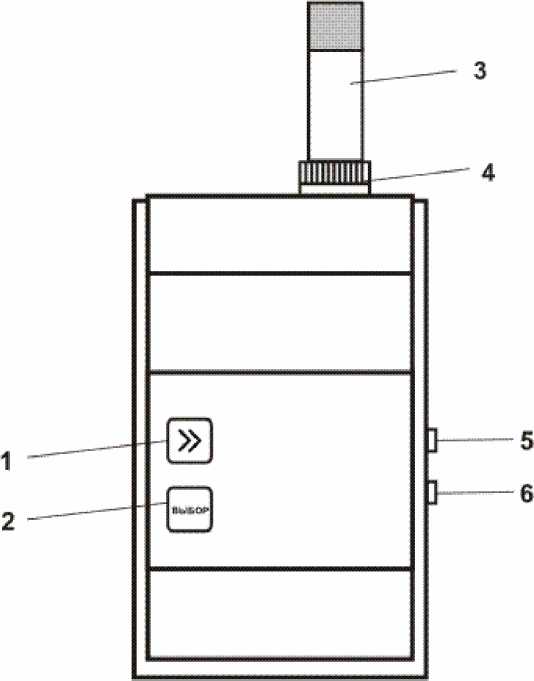

Рисунок 1 Внешний вид прибора серии ИВТМ-7 М

- Кнопка

ВЫБОР

- Кнопка

  • 3  - Корпус первичного преобразователя

  • 4 - Разъем для подключения преобразователя

  • 5 - Разъем для подключения к компьютеру

  • 6  - Разъем для подключения сетевого адаптера

5,6 - Разъемы для подключения к сети RS-485 в исполнениях ИВТМ7-М3, ИВТМ-7М5-3

Кнопками (позиции 1 и 2 рисунка 1) осуществляется управление работой прибора, включение/выключение режимов “РАБОТА” и “НАСТРОЙКА”.

Разъемы (позиции 4, 5 и 6 рисунка 1) предназначены для подключения

преобразователя, компьютера, сетевого адаптера, соответственно.

В приборах исполнений ИВТМ-7М3, ИВТМ-7М5-3 разъемы (позиции 5 и 6 рисунка 1) предназначены для подключения через преобразователь интерфейса ПИ-1М к компьютеру и питания прибора от сети RS-485.

В приборах исполнений ИВТМ-7М6-01, ИВТМ-7М6-02 слот 5 предназначен для карты памяти, а разъём 6 предназначен для подключения к компьютеру и питания прибора по интерфейсу USB.

Максимальная длина кабеля-удлинителя для подключения первичного преобразователя 10 м. Первичный преобразователь выполняется в металлическом корпусе и состоит из корпуса, в котором располагается схема предварительной обработки сигнала и защитного колпачка, в котором располагаются сенсоры влажности и температуры.

Для передачи данных по радиоканалу в приборе ИВТМ-7М4 применяется радиотрансивер DP1203 с основной частотой 433..435мГц.

Для измерения влажности используются сорбционно-емкостные сенсоры влажности. Для измерения температуры в приборе применен платиновый терморезистор. Для измерения атмосферного давления в приборах ИВТМ-7М5, ИВТМ-7М5-3, ИВТМ-7М6-02 использован тензодатчик.

  • 2.4.2 Режимы работы прибора

При эксплуатации прибора его функционирование осуществляется в одном из режимов: “РАБОТА” и “НАСТРОЙКА”.

2.4.2.1 Режим “РАБОТА” является основным эксплуатационным режимом. В данном режиме производится непрерывный циклический опрос датчиков влажности и температуры, вычисляются текущие значения измеряемых параметров, на индикаторе отображаются текущие значения влажности в одной из двух возможных единиц измерения: % отн. вл. или г/м3 и температуры окружающего воздуха в оС, а также сигнализация нарушения порогов.

В приборе в исполнении ИВТМ-7М 1 в режиме “РАБОТА” переключение от

индикации влажности к индикации температуры производится кратковременным нажатием

кнопки

а переключение индикации для разных единиц измерения влажности

ВЫБОР

производится кратковременным нажатием кнопки .

Дополнительно приборами ИВТМ-7М5, ИВТМ-7М5-3 и ИВТМ-7М6-02 индицируется текущее атмосферное давление, представляемое в мм.рт.ст.

Во всех исполнениях прибора ИВТМ-7М, кроме прибора ИВТМ-7М4, ИВТМ-7М6-01, ИВТМ-7М6-02 в режиме “РАБОТА” предусмотрена ручная запись в память измеренных значений. Для осуществления записи нажмите и удерживайте кнопку в течение 2 секунд. Измеренные значения температуры и влажности будут помещены в ячейку памяти, номер которой отобразится на индикаторе. Для возврата к измерению кратковременно

нажмите кнопку

. Ручная запись позволяет записывать до 64 измерений.

Помимо ручной записи прибор может производить периодическую автоматическую запись измеренных значений в энергонезависимую память в режиме реального времени. В приборах ИВТМ-7М6-01 и ИВТМ07М6-02 запись осуществляется на съёмную карту памяти. Статистику с карты памяти можно считывать как из прибора, так и напрямую, установив карту памяти в картридер компьютера. Настройка записи, просмотр, считывание данных производится с помощью программы MSingle-7A. Программа и описание поставляются по специальному заказу.

Схемы режима “РАБОТА” для прибора ИВТМ-7М1 приведена на рисунке 2, приборов ИВТМ-7М2, ИВТМ-7М3 на рисунке 3, ИВТМ-7М5, ИВТМ-7М5-3 на рисунке 4, ИВТМ-7М6-01 на рисунке 5, ИВТМ07М6-02 на рисунке 6, ИВТМ-7М4 на рисунке 8.

Запись измерений

'номер ячейки памяти)

2 сек

1

г                                  1

1

г

а

2 сек

- %

it

Я"

ВЫБОР

2 сек

>    Настройка

4

J"l

L

1. 1 °C

Рисунок 2 Режим “РАБОТА” прибора ИВТМ-7М1

Запись измерений (номер ячейки памяти)

2 се

к

* SP п

<-----

»

2 сек

2 сек

»

1'

сек

гч.

Т /С » ID

л_л «ил [ С

С I. 1

■41 ■

2 сек

2 сек

Настройка

Рисунок 3 Режим “РАБОТА” приборов ИВТМ-7М2, ИВТМ-7М3

Номер ячейки памяти

2 сек

г*

5Р п

2 сек

1 1

й)

вк

2с8к|А1

Е

гз.гсчч*

И----и

“•                                  выоч.

1ЧЗЧЧ%

◄-----►

143 чз.

--Т-

1 Выбор 1 2 се

2 сек 1 Выбор 1

L>

Настройка

р

Рисунок 4 Режим “РАБОТА” приборов ИВТМ-7М5, ИВТМ-7М5-3

Состояние карты памяти

Настройка

Рисунок 5 Режим “РАБОТА” прибора ИВТМ-7М6-01

' г

□ ЦТ IC

»

Си 1 о

Состояние карты памяти

-----►

0

2 сек

2 сек

1

in Sd *

гч.г ю'

i

|вЫБОр|

к

г

1

SO IS'

|зЫБОр|

2 сек

-----ь

4

2 сек

2 сек

Настройка

>

L 1. 1 Э.1

ж/г/м3

1

к

|вЬЕОр|

Г

ISO 30.

4-----

|вьбОр|

2 сек

Рисунок 6 Режим “РАБОТА” прибора ИВТМ-7М6-02

Состояние карты памяти в приборах ИВТМ-7М6-01, ИВТМ-7М6-02 можно посмотреть

удержанием кнопки

в течение 2 секунд, а также оно отображается после

присоединения/извлечения карты памяти. Установка карты памяти в прибор

автоматически инициализирует карту, стирая её содержимое. Возможные состояния карты памяти приведены на рисунке 7.

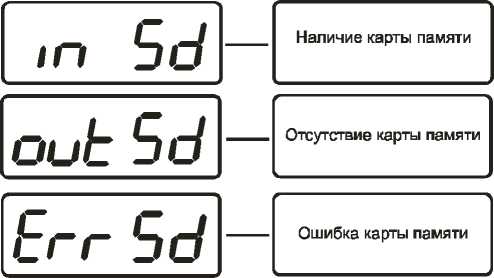

Рисунок 7 Возможные состояния карты памяти в приборах ИВТМ-7М6-01, ИВТМ-7М6-02

in Sd

out Sd

Err Sd

  • - карта памяти присутствует в приборе;

  • - карта памяти отсутствует в приборе;

  • - карта памяти неисправна, несоответствующего типа или переполнена.

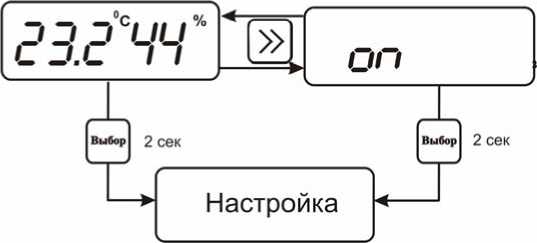

Особенностью прибора в исполнении ИВТМ-7М4 в режиме “РАБОТА” является то, что на индикаторе отображаются значения температуры в оС, влажности только в % отн. вл., при этом прибор может производить передачу измеренных значений по радиоканалу.

Состояние передатчика, включен или выключен, можно просмотреть нажатием кнопки Схема режима “РАБОТА” приведена на рисунке 8.

Рисунок 8 Режим “РАБОТА” прибора ИВТМ-7М4

  • 2.4.2.2 Режим “НАСТРОЙКА” предназначен для задания и записи в энергонезависимую память прибора требуемых при эксплуатации рабочих параметров измерения. Заданные значения параметров сохраняются в памяти прибора при пропадании питания. Вход в режим в режиме “ РАБОТА”.

    НАСТРОЙКА” осуществляется нажатием и удерживанием кнопки

    BblBOF

    в течение 2 секунд

  • 2.4.2.3 Общая схема меню режима “НАСТРОЙКА” ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3,

ИВТМ-7М5, ИВТМ-7М5-3 приведена на рисунке 9.

Lr5

|вЫБО^

-------»

Режим установки порогов

s

J r

dREE

1 выбор!

Режим установки

1 1

------->

часов

s

ч r

ПЕ1

|вЫБО?|

-----►

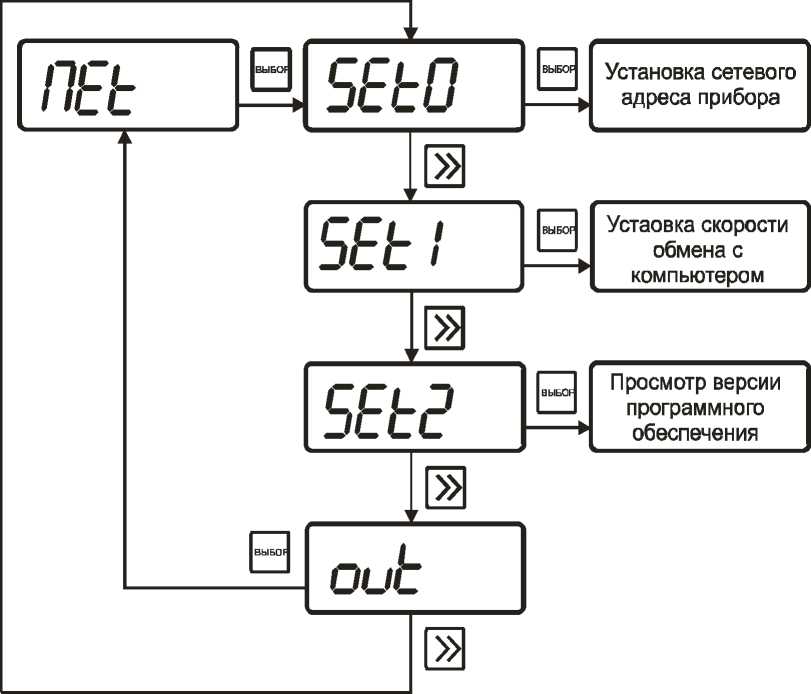

Установка параметров для работы в сети

ч r

5t5t

|вЫБО[|

-----►

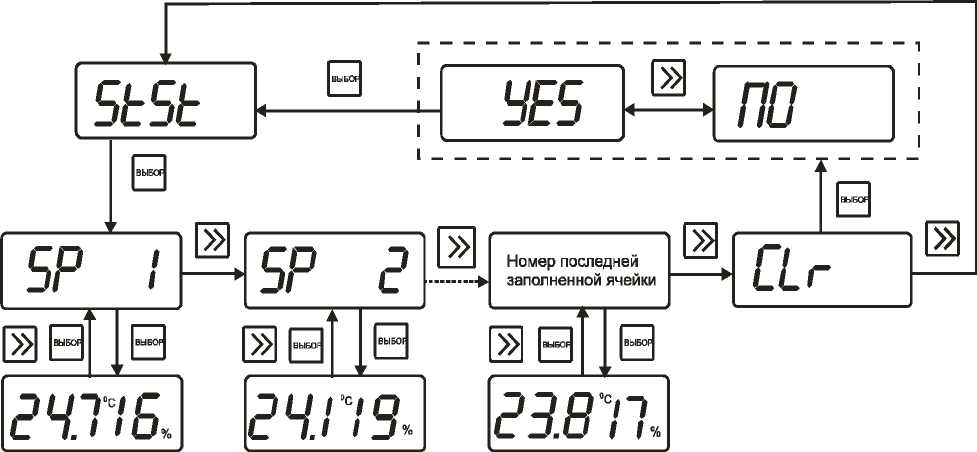

Режим просмотра ручной статистики

ч F

ouE

-----►

Выход из режима “настройка

Рисунок 9 Общая схема режима “НАСТРОЙКА” приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

  • 2.4.2.4 Настройка порогов по влажности и температуре

Данный режим позволяет настроить два порога, имеющиеся в приборе. Пороги - это верхняя или нижняя границы допустимого изменения соответствующей величины. При превышении измеряемой температуры верхнего порогового значения или снижении ниже нижнего порогового значения прибор обнаруживает это событие и на индикаторе появляются символы “НП” или “ВП”. При соответствующей настройке прибора нарушение порогов сопровождается звуковым сигналом.

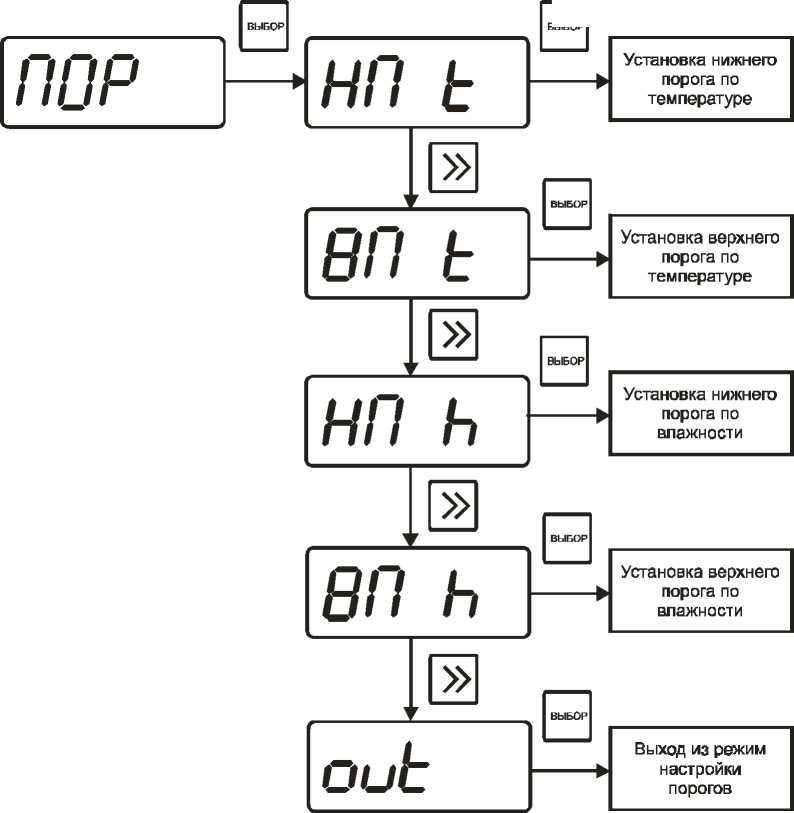

Схема меню установки параметров порогов по температуре и влажности приведена на рисунке 10.

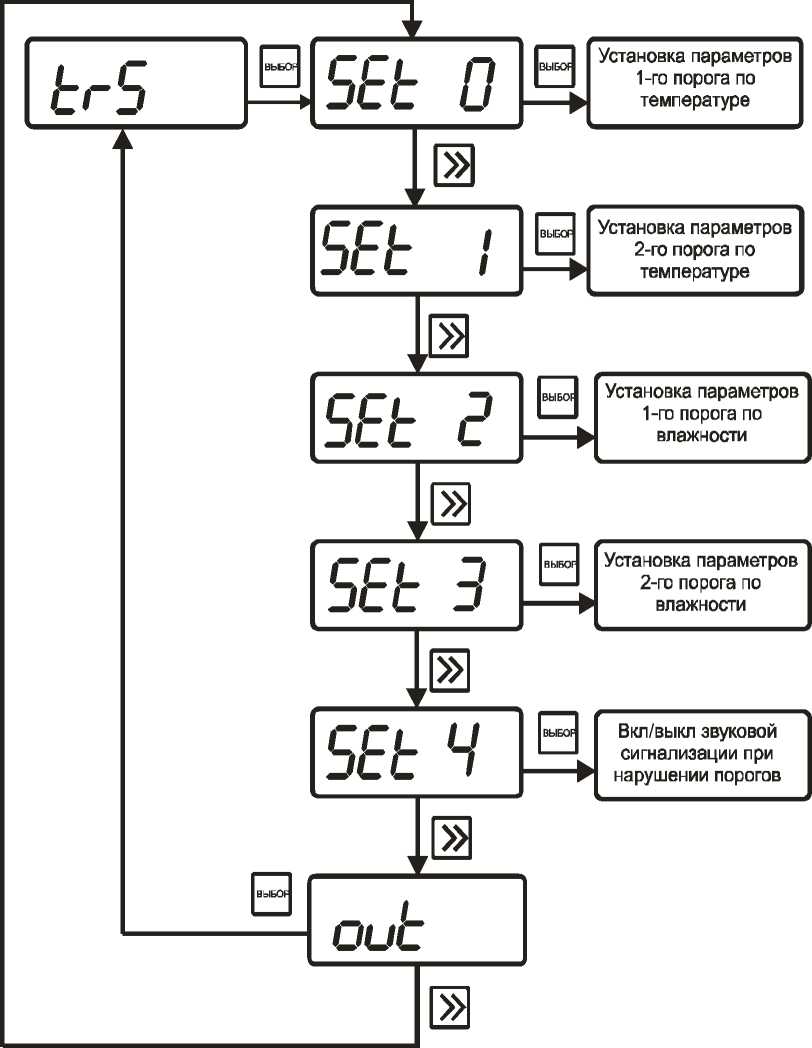

Рисунок 10 Меню установки порогов по температуре и влажности приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

Для входа в режим настройки порогов из режима “РАБОТА” нажмите и удерживайте

BblBOF

кнопку

в течение 2 секунд.

Для настройки порогов по температуре используются опции “SET0” и “SET1”, для настройки порогов по влажности используются опции “SET2” и “SET3”. Под настройкой порога подразумевается выбор вида порога, уровня сигнализации, и значения порога.

ВЫБОР

Нажмите кнопку

символ опции “SET0” (рисунок 11):

еще раз, как показано на рисунке 10. На индикаторе отобразится

приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

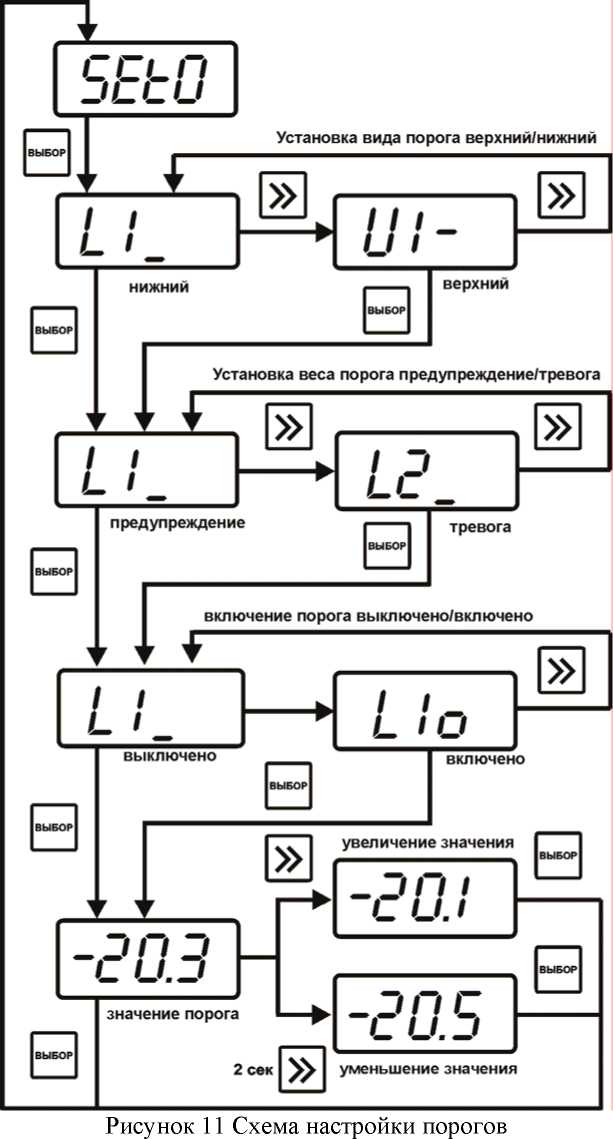

Меню настройки 1-го порога показано на рисунке 11. Настройка остальных порогов по влажности и температуре выполняется аналогично рисунку 11

  • 2.4.2.5 Настройка сигнализации нарушения порогов

    С помощью кнопки

согласно рисунку 12 перейдем к опции “SET4”.

Рисунок 12 Режим установки сигнализации

При установке параметров порогов прибора по температуре и влажности опция “SET4” используется для включения/отключения звукового сигнала при нарушении порогов. Меню настройки звуковой сигнализации показано на рисунке 13.

Рисунок 13 Режим установки сигнализации

приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

BblBOF

. На индикаторе

После появления символа опции на индикаторе нажмите кнопку отобразится одно из двух возможных состояний:

  • - “on” - означает, что звуковая сигнализация при нарушении порогов включена (рисунок 14),

  • - “oFF” - означает, что звуковая сигнализация при нарушении порогов отключена (рисунок 15).

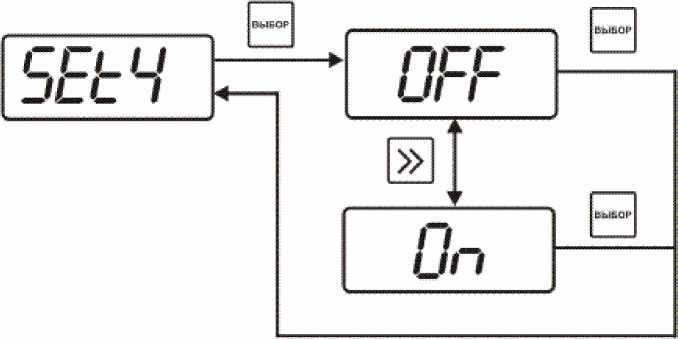

on

Рисунок 14 Включение звуковой сигнализации

Кнопкой

Рисунок 15 Отключение звуковой сигнализации

задайте нужный режим срабатывания звуковой сигнализации при

нарушении порогов. Далее нажмите кнопку опции “SET4”.

BblBOF

, прибор вернется к отображению символа

  • 2.4.2.6 Установка часов реального времени

Схема меню установки часов реального времени приведена на рисунке 16.

1

dfll

L

И 1 / 1 J

;/?

—►

Настройка минут, часов

|вЫБО

РРПЯ

»

-----►

Настройка числа, месяца

|вЫБО

РОСИ

----►

Настройка года

|вЬБО

Рисунок 16 Меню установки часов реального времени приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

Установка минут, часов производится следующим образом: сначала устанавливаются

минуты с

значений

помощью кнопок

используйте

кнопку

ВЫБОР

, потом часы: для увеличения и уменьшения

как описано в п.2.4.2.4, для выбора изменяемой

ВЫБОР

величины используйте кнопку . Установка день, месяц производится аналогичным образом в следующей последовательности: сначала день, потом месяц. При установке года диапазон вводимых значений от 0 до 99.

  • 2.4.2.7 Установка параметров прибора для работы в сети

Схема меню “НАСТРОЙКА” для установки параметров прибора для работы в сети приведены на рисунке 17.

Рисунок 17 Меню установки параметров прибора для работы в сети приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

Сетевой номер прибора необходим для организации работы приборов в сети, состоящей из двух и более приборов. Сетевой номер является уникальным адресом, по которому программа в компьютере может обращаться к конкретному прибору.

Значение сетевого номера изменяется с помощью кнопки     как описано в п.2.4.2.4.

В случае подключения прибора к компьютеру или объединении приборов в сеть допускаются значения сетевого номера от 1 до FFFF, всего 65536 адресов. Скорость обмена с компьютером может быть выбрана из следующих значений: 4800, 9600, 19200, 38400.

Номер версии программного обеспечения является справочным и не может изменяться пользователем.

  • 2.4.2.8 Меню режима ручной статистики

Схемы меню режима статистики приведены на рисунках 18 и 19.

• по

Рисунок 18 Схема режима ручной статистики прибора ИВТМ-7М1

SP /

|вЫБР[|

гч

э

1 °C

1

|вы&ог|

15'

|вЫБОг|

т

IC

/_

1

|вЫБО^

Номер последней заполненной ячейки

1

|bUEOf|

1

|вЬЕОр|

п

1 1

%

►I cLr

Рисунок 19 Схема режима ручной статистики приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ-7М5-3

Режим статистики позволяет просматривать записанные вручную значения влажности

и температуры, измеренные в режиме “РАБОТА”. Кнопкой

в режиме “НАСТРОЙКА

ВЫБОР

выберете опцию “StSt”, нажмите кнопку

. На индикаторе отобразится номер первой

ВЫБОР

ячейки памяти. Для просмотра содержимого ячейки нажмите кнопку

В приборе ИВТМ-7М 1 на индикаторе отобразится значение температуры в оС , далее

нажмите кнопку

или

, на индикаторе отобразится значение влажности в %. Для

ВЫБОР

возврата к номеру ячейки нажмите кнопку .

В приборах ИВТМ-7М2, ИВТМ-7М3, ИВТМ-7М5, ИВТМ7М5-3 одновременно отображаются значения температуры в оС и влажности в %.

Для перехода к другой ячейке памяти нажмите кнопку

следующей ячейки для просмотра. Просмотр записанных данных

выберете номер осуществляется

аналогично описанному выше.

Если запись в память прибора не производилась, то прибор не будет реагировать на

ВЫБОР

нажатие кнопки после отображения на индикаторе символа опции “StSt.

При необходимости стереть накопленные данные после отображения на индикаторе

. Пролистайте кнопкой

символа опции “StStнажмите кнопку

заполненных ячеек памяти (всего может быть использовано 64 ячейки памяти). Следом за номером последней заполненной ячейки памяти на индикаторе отобразится символ “CLr”.

все номера

Нажмите кнопку

ВЫБОР

, на индикаторе отобразится либо “NO, либо “YES. С помощью

кнопки

»

ВЫБОР

кнопку

выберете нужное: “YES” - стереть данные, “NO” - сохранить. Далее нажмите на индикаторе отобразится символ опции “StSt”.

  • 2.4.2.9 Выход из меню НАСТРОЙКА

    ВЫБОР

    после

Выход из меню “НАСТРОЙКА” осуществляется нажатием кнопки появления надписи “OUT”. При этом происходит возвращение в режим “РАБОТА.

  • 2.4.3 Особенности настройки прибора ИВТМ-7М4

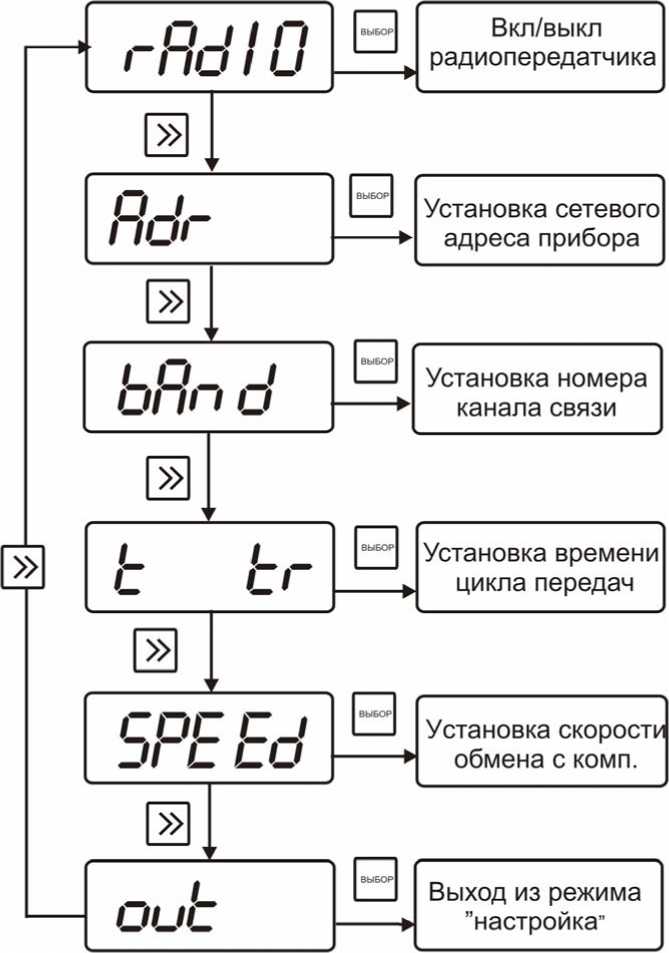

Общая схема меню режима “НАСТРОЙКА” приведена на рисунке 20.

Рисунок 20 Общая схема режима “НАСТРОЙКА” прибора ИВТМ-7М4

2.4.3.1 Включение/выключение радиопередатчика

Войти в меню “НАСТРОЙКА” как показано на рисунках 8 и 20 после появления на

индикаторе надписи:

Рисунок 21 Включение/выключение радиопередатчика

Нажать кнопку

BblEOF

, при этом на индикаторе высветится текущее состояние

передатчика, “on” или “off”. Нажатием кнопки

изменить значение на требуемое, после

чего, нажав кнопку

BblEOF подтвердить его и перейти к следующим настройкам.

  • 2.4.3.2 Установка сетевого адреса прибора

Сетевой адрес прибора необходим для организации работы приборов в сети, состоящей из двух и более приборов, а также при идентификации прибора при передаче данных по радиоканалу. Сетевой адрес является уникальным адресом, по которому программа в компьютере может обращаться к конкретному прибору.

Для задания сетевого номера необходимо войти в меню “НАСТРОЙКА” как показано на рисунках 8 и 20, после появления на индикаторе надписи:

Ijj_ I IUI

Рисунок 22 Меню сетевого адреса прибора

ВЫБОР

нажать кнопку , при этом на индикаторе высветится текущий номер

прибора. значений

Значения номеров приборов могут выбираться в диапазоне 1...255. Выбор осуществляется, как указано в п.2.4.2.4. Далее, нажав кнопку перейти к следующим настройкам.

ВЫБОР

подтвердить его и

  • 2.4.3.3 Задание номера канала связи

Номер радиоканала задает несущую частоту радиотрансивера. Несущая частота связана с номером радиоканала следующей формулой:

F0=433.0+n*200 (МГц) где n - номер канала

Для задания номера радиоканала необходимо войти в меню НАСТРОЙКА”, после появления надписи:

Рисунок 23 Задание номера радиоканала

ВЫБОР

нажать кнопку

выбрать номер из ряда 1.9 как указано в п.2.4.2.4, сохранить

ВЫБОР

кнопкой

и перейти к следующей настройке.

  • 2.4.3.4 Задание периодичности передачи данных по радиоканалу

Периодичность передачи информации по радиоканалу регулирует время (сек.) между передачами измеренных значений влажности и температуры базовой станции. Чтобы задать периодичность передачи, надо с меню “НАСТРОЙКА” произвести действия, аналогичные ранее описанным. По появлении надписи:

BblBOF

нажать кнопку

ВЫБОР

Рисунок 24 Периодичность передачи данных

выбрать номер из ряда 30...300 как указано в п.2.4.2.4, сохранить

кнопкой

и перейти к следующей настройке.

  • 2.4.3.5 Задание скорости обмена с компьютером

Скорость обмена с компьютером может быть выбрана из следующих значений: 4800, 9600, 19200, 38400. Чтобы задать скорость обмена, надо с меню “НАСТРОЙКА” произвести действия, аналогичные ранее описанным. По появлении надписи:

Рисунок 25 Скорость обмена с компьютером

BblBOF

выбрать необходимое значение сохранить кнопкой “НАСТРОЙКА”.

и перейти к выходу из режима

  • 2.4.5 Особенности настройки приборов ИВТМ-7М6-01 и ИВТМ-7М6-02

  • 2.4.5.1 Общая схема меню режима “НАСТРОЙКА” приборов ИВТМ-7М6-01, ИВТМ-7М6-02 приведена на рисунке 26.

ЗЫБОР

ПОР

-------»

Режим установки порогов

d

3„

ВЫБОР

Sr

id

-------►

► Настройка звука

| ВЫБОР

dPt Е

-------»

Режим установки даты и времени

d

1 Г

ЗЫБОР

Ph

:r b

-------1

Режим установки периода

d

1 Г

ВЫБОР

OL

/t

------->

Выход из режима “НАСТРОЙКА”

Рисунок 26 Общая схема режима “НАСТРОЙКА” приборов ИВТМ-7М6-01, ИВТМ-7М6-02

  • 2.4.5.2 Настройка порогов по влажности и температуре

Данный режим позволяет настроить два порога, имеющиеся в приборе. Пороги - это верхняя или нижняя границы допустимого изменения соответствующей величины. При превышении измеряемой температуры или влажности верхнего порогового значения или снижении ниже нижнего порогового значения прибор обнаруживает это событие и на индикаторе появляются символы “НП” или “ВП”. При соответствующей настройке прибора нарушение порогов сопровождается звуковым сигналом.

Схема меню установки параметров порогов по температуре и влажности приведена на рисунке 27.

ВЫБОР

Рисунок 27 Схема меню установка параметров порогов приборов ИВТМ-7М6-01, ИВТМ-7М6-02

  • 2.4.5.3 Настройка сигнализации нарушения порогов

С помощью кнопки     согласно рисунку 26 перейдем к опции “Snd”.

При установке параметров порогов прибора по температуре и влажности опция “Snd” используется для включения/отключения звукового сигнала при нарушении порогов. Меню настройки звуковой сигнализации показано на рисунке 28.

on” - означает, что звуковая сигнализация при нарушении порогов включена. “oFF” - означает, что звуковая сигнализация при нарушении порогов отключена.

—1

Ei nd

” on

-

-------->

оЫ~

t

ВЫБОР

Рисунок 28 Схема меню установки звуковой сигнализации приборов ИВТМ-7М6-01, ИВТМ-7М6-02

2.4.5.4 Установка часов реального времени

Схема меню установки часов реального времени приведена на рисунке 29.

_

1

dRE Е

JbheoJ

11 50

» —►

Настройка минут, часов

|вЫБО^

ЕЕ1

77

»

-----►

Настройка числа, месяца

ген

77

»

-----►

Настройка года

Рисунок 29 Меню установки часов реального времени приборов ИВТМ-7М6-01, ИВТМ-7М6-02

Установка минут, часов производится следующим образом: сначала устанавливаются

ВЫБОР

и

минуты с помощью кнопок значений используйте кнопку

потом часы: для увеличения и уменьшения для выбора изменяемой величины используйте кнопку

ВЫБОР

Установка день, месяц производится аналогичным образом в следующей последовательности: сначала день, потом месяц. При установке года диапазон вводимых значений от 0 до 99.

  • 2.4.5.5 Установка периода записи данных в карту памяти Период может быть выбран в пределах от 1 до 255 минут.

PEr 5

Рисунок 30 Меню установки периода

приборов ИВТМ-7М6-01, ИВТМ-7М6-02

2.5

Маркирование и пломбирование

2.5.1

2.5.2

2.5.3

На корпусе прибора имеется маркировка и клейма ОТК.

Маркировка наносится одним из способов - гравирование или фотохимическим. На передней панели прибора нанесена следующая информациянаименование прибора

товарный знак предприятия-изготовителя

2.5.4

На задней панели прибора указывается: заводской номер и дата выпуска

2.5.5

Пломбирование прибора выполняется:

у измерительного блока прибора - с задней стороны корпуса в одном, либо в двух крепежных саморезах.

у первичного преобразователя - место крепления защитного колпачка.

2.6

Упаковка

  • 2.6.1 Прибор и его составные части упаковываются в упаковочную тару (ящик) -картонную коробку, чехол или полиэтиленовый пакет.

  • 3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

    • 3.1 Эксплуатационные ограничения

      • 3.1.1 К работе с прибором допускаются лица, ознакомившиеся с настоящим руководством по эксплуатации и паспортом.

      • 3.1.2 При эксплуатации прибора должны быть приняты меры, исключающие попадания на них воды и снега.

      • 3.1.3 В случае если в окружающем воздухе количество пыли, аэрозолей, паров масла и агрессивных сред превышает санитарные нормы, необходимо отключить прибор и принять меры для его защиты от загрязнения.

      • 3.1.4 Вскрытие приборов, нарушение пломбировки предприятия-изготовителя категорически запрещается.

      • 3.1.5 Запрещается отвинчивать защитный колпачок с головки преобразователя;

      • 3.1.6 При длительном хранении (более двух лет) рекомендуется вынуть элементы питания из батарейного отсека прибора во избежание вытекания электролита.

    • 3.2   Подготовка изделия к использованию

      • 3.2.1 Извлечь прибор из упаковочной тары. Если прибор внесен в теплое помещение из холодного, необходимо дать прибору прогреться до комнатной температуры в течение 2-х часов.

      • 3.2.2 При необходимости вставить или заменить батарейки.

      • 3.2.3 Поместить прибор и преобразователь в том месте, где будут производится измерения. Подключить преобразователь к прибору.

      • 3.2.4 При работе без компьютера, после выполнения предыдущих операций прибор готов к работе.

      • 3.2.5 Если предполагается работа приборов ИВТМ-7М1, ИВТМ-7М2, ИВТМ-7М4, ИВТМ-7М5 с персональным компьютером, необходимо с помощью соединительного кабеля ТФАП.685621.028 (см. таблицу 2) подключить прибор к свободному СОМ порту компьютера. Установить программное обеспечение в соответствии с описанием.

      • 3.2.6 Если предполагается работа приборов ИВТМ-7М3, ИВТМ-7М5-3 в сети RS-485 с компьютером, необходимо подсоединить блок измерения и индикации к сети с помощью специального кабеля в соответствии с цокалёвкой разъёмов сети RS-485, рисунок 31. Схема подключения прибора, распайка кабеля приведены в приложении В. Инсталлировать и запустить программное обеспечение в соответствии с прилагаемым описанием программы. Настроить программное обеспечение на работу с СОМ портом, к которому подключен прибор(ы) (преобразователь интерфейсов ПИ-1М).

12 3 4

Рисунок 31 Цоколёвка разъёмов сети RS-485:

  • 1 - питание +4.. .+30В

  • 2 - сигнал “А” RS-485

  • 3 - сигнал “В” RS-485

  • 4 - “общий”

  • 3.2.7 Если предполагается работа приборов ИВТМ-М6-01, ИВТМ-7М6-02 с персональным компьютером, необходимо с помощью кабеля USB-miniUSB подключить прибор к свободному USB порту компьютера. Установить программное обеспечение в соответствии с описанием.

  • 3.3   Использование изделия

    • 3.3.1 При необходимости настроить прибор в соответствие с пунктами 2.4.2.2-2.4.2.9. Прибор ИВТМ-7М4 настраивается в соответствии с пунктом 2.4.3.

    • 3.3.2 При работе с персональным компьютером, настроить сетевой адрес и скорость обмена прибора в соответствии с пунктом 2.4.2.7. Проверить подключение приборов ИВТМ-7М3 и ИВТМ-7М5-3 к персональному компьютеру по сети RS-485 в соответствии с приложением В настоящего паспорта.

    • 3.3.3 Приступить к измерениям.

  • 3.4 Возможные неисправности и их устранение

    • 3.4.1 Возможные неисправности прибора приведены в таблице 3.

Таблица 3 - Возможные неисправности прибора и их устранение

Неисправность, внешнее проявление

Вероятная причина

Способ Устранения

индикация отсутствует

Полностью разряжены или отсутствуют батарейки

вставить или заменить батарейки

На индикаторе мигает символ 1±=1, после чего индикатор гаснет

Полностью разряжены батарейки

заменить батарейки

Н

а индикаторе мигае

т

Обрыв в цепи чувствительного элемента или первичного преобразователя

Ремонт

преобразователя

Отсоединен или не полностью присоединен преобразователь

Подсоединить преобразователь

Преобразователь поврежден

Заменить преобразователь

Горит надпись

Error

Внутренняя ошибка прибора

Ремонт на предприятии-изготовителе

Нет обмена с компьютером

Неверные установки в программе

У становить корректные значения ID, COM, тип прибора

Обрыв или плохой контакт в кабеле для подключения к компьютеру

Проверить кабель

  • 4 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    • 4.1 Во время эксплуатации прибор не требует технического обслуживания.

    • 4.2 Для подтверждения технических характеристик изделия необходимо ежегодно производить поверку прибора. Методика поверки приведена в приложении Д настоящего паспорта.

  • 5 ТЕКУЩИЙ РЕМОНТ

    • 5.1 Все составные части прибора, и прибор подвергаются ремонту только на предприятии-изготовителе.

  • 6 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ

    • 6.1 Приборы хранят в картонной коробке, в специальном упаковочном чехле или в полиэтиленовом пакете в сухом проветриваемом помещении, при отсутствии паров кислот и других едких летучих веществ, вызывающих коррозию, при температуре от плюс 5 до плюс 40 0С и относительной влажности от 30 до 80 %.

    • 6.2 Транспортирование допускается всеми видами транспорта в закрытых транспортных средствах, обеспечивающих сохранность упаковки, при температуре от минус 20 до плюс 45 0С и относительной влажности до 98 % при 25 0С.

  • 7 СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

7.1   Прибор серии ИВТМ-7М 3ae.N_____________соответствует ТУ4311-001-70203816-06

и конструкторской документации и признан годным для эксплуатации.

Дата выпуска

Представитель ОТК

Дата продажи

__________________200 г.

____________________200 г.

7.2 Исполнение прибора:

ИВТМ-7 М1 ТФАП.413614.009

ИВТМ-7 М2 ТФАП.413614.009-01

ИВТМ-7 М3 ТФАП.413614.009-02

ИВТМ-7 М4 ТФАП.413614.009-05

ИВТМ-7 М5 ТФАП.413614.009-04

ИВТМ-7 М5-3 ТФАП.413614.009-07

ИВТМ-7 М6-01 ТФАП.413614.009-19

ИВТМ-7 М6-02 ТФАП.413614.009-20

7.3 Поставляемая конфигурация:

Кабель для подключения к компьютеру ТФАП.685621.028

Кабель для подключения преобразователя ТФАП.685621.022

Диск с программным обеспечением

Сетевой адаптер 9В/0.35А

Упаковочный чехол

Свидетельство о госповерке

Представитель изготовителя

МП.

  • 8 ДАННЫЕ О ПОВЕРКЕ ПРИБОРА

Таблица 4 - Данные о поверке прибора

Дата поверки

Контролируемый параметр

Результат поверки (годен, не годен)

Дата следующей поверки

Наименование органа, проводившего поверку

Подпись и печать (клеймо) поверителя

9 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1

Прибор ИВТМ-7 М должен быть принят техническим контролем предприятия-изготовителя.

9.2

Предприятие-изготовитель гарантирует работу прибора в течение 24 месяцев со дня продажи при соблюдении условий эксплуатации потребителем, а также условий хранения, транспортирования и монтажа.

9.3

Предприятие-изготовитель обязуется в течение гарантийного срока безвозмездно устранять выявленные дефекты, или заменять вышедшие из строя части, либо всю систему контроля, если она не может быть исправлена на предприятии-изготовителе.

9.4

Претензии не принимаются при нарушении пломбирования, в случае механических повреждений приборов и при отсутствии паспортов.

9.5

Предприятие-изготовитель осуществляет платный послегарантийный ремонт и сервисное обслуживание.

9.6

Приборы с измененным текстом паспорта без печати и реквизитов предприятия-изготовителя гарантийному обслуживанию не подлежат.

9.7

При несоблюдении условий транспортирования, хранения, эксплуатации прибора, нарушения опломбирования предприятие-изготовитель не несет ответственности за показания прибора и не производит гарантийный ремонт.

ПРИЛОЖЕНИЕ А (справочное)

Распайка кабеля для подключения прибора к компьютеру

Кабель КММ-2, 1.5м

Разъем

Внешний вид разъема AUD-12

Разъем AUD-12 (вилка) со стороны монтажа

Разъем AUD-12 (вилка)

Цепь

Конт.

Общий

1

TxD

2

RxD

3

DB-9 (розетка)

Конт.

Цепь

1

2

RxD

3

TxD

4

5

Общий

6

7

8

9

ПРИЛОЖЕНИЕ Б (справочное)

Распайка кабеля для подключения преобразователя к прибору

Разъем РС4 (вилка) со стороны монтажа

Разъем РС4 (вилка)                   Разъем РС4 (розетка)

Цепь

Конт.

Конт.

Цепь

“Влажность”

1

1

“Влажность”

“Температура”

2

2

“Температура’

Общий

3

3

Общий

Питание

4

4

Питание

Кабель ШТЛ-4, 1.0м

Разъем РС4 (розетка) со стороны монтажа

ПРИЛОЖЕНИЕ В (справочное)

Распайка кабеля ТФАП.685621.067 для подключения прибора к преобразователю интерфейсов ПИ-1М

Цепь

Конт.

Питание

1

А

2

В

3

Общий

4

Конт.

Цепь

1

Питание

2

А

3

В

4

Общий

Схема подключения прибора к компьютеру через преобразователь интерфейсов ПИ-1М

ПРИЛОЖЕНИЕ Г (справочное)

Сертификат об утверждении типа ИВТМ-7

ПРИЛОЖЕНИЕ Д (обязательное)

МЕТОДИКА ПОВЕРКИ ИЗМЕРИТЕЛЕЙ ВЛАЖНОСТИ И ТЕМПЕРАТУРЫ ИВТМ-7

Настоящая методика поверки устанавливает методы и средства поверки измерителя влажности и температуры ИВТМ-7 при первичной и периодической поверках. Периодичность поверки - 1 раз в год.

  • 1 Операции поверки

    • 1.1 При проведении поверки должны выполняться операции, указанные в таблице 1.

Т а б л и ц а 1

Наименование операции

Номер пункта методики поверки

Обязательность проведения операции при поверке

Первичная

Периодическая

Внешний осмотр

7.1

Да

Да

Опробование

7.2

Да

Да

Проверка основной абсолютной погрешности   при   измерении

относительной влажности

7.3

Да

Да

Проверка основной абсолютной погрешности   при   измерении

температуры

7.4

Да

Да

  • 2 Средства поверки

    • 2.1 При проведении поверки должны применяться средства измерений и вспомогательное оборудование, указанные в таблице 2.

Т а б л и ц а 2

Наименование и обозначение средства поверки

Метрологические характеристики

Номер пункта методики поверки

Генератор влажного газа

“Родник-2

Абсолютная погрешность измерения относительной влажности, создаваемой генератором парогазовой смеси, не превышает

±0,5 %

7.3

Термостат циркуляционный жидкостной HAAKE серии

DC50 K50

Диапазон термостатирования -от минус 47 до плюс 200 °С Погрешность термостатирования ±0,01 оС

7.4

Набор       термометров

образцовых   жидкостных

ТЛ-4    соответствующих

диапазонов измерений

Диапазоны измерений:

ТЛ-4 цд 0,1 °С (-30...+20)°С

ТЛ-4 цд 0,1°С (0...+50)°С

ТЛ-4 цд 0,1°С (+50.+100) °С

ТЛ-4 цд 0,1°С(+100...+155) °С ГР-1 цд 0,01°С(0.+4) °С ГР-1 цд 0,01°С(+20.+24) °С ГР-1 цд 0,01°С(+36.+40) °С

7.4

Примечание:

Допускается оборудование и средства поверки заменять   аналогичными,

обеспечивающими требуемую точность измерений.

  • 2.2 Средства измерений, применяемые при поверке, должны быть поверены в соответствии с ПР50.2.006-94 и иметь действующие свидетельства о поверке.

Испытательное оборудование, стенды и устройства, применяемые при поверке, должны иметь паспорта и быть аттестованы в соответствии с ГОСТ 8.568-97. Указанные в паспортах технические характеристики должны обеспечивать режимы, установленные в ТУ.

  • 3 Требования к квалификации поверителей

    • 3.1 К проведению поверки допускаются лица, имеющие соответствующую квалификацию и право проведения поверки СИ.

  • 4 Требования безопасности

    • 4.1 Во время подготовки и проведения поверки должны соблюдаться правила безопасной работы, установленные в технических описаниях на средства поверки (таблица 2).

  • 5 Условия поверки

    • 5.1 Все операции поверки проводят в нормальных климатических условиях: Нормальные климатические условия характеризуются следующими значениями: Температура окружающего воздуха, оС...........................................20 ±5

Относительная влажность воздуха, %.............................................30 - 80

Атмосферное давление, кПа............................84 - 106 (630 - 795 мм рт. ст.)

  • 6   Подготовка к поверке

    • 6.1 Перед проведением поверки необходимо ознакомиться с принципом действия термогигрометра по описанию, приведенному в руководстве по эксплуатации.

  • 7  Проведение поверки

    • 7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено:

  • •  Тип и заводской номер ИВТМ-7;

  • •  Отсутствие механических повреждений, могущих повлиять на работоспособность и метрологические характеристики ИВТМ-7;

  • •  Наличие четких надписей и маркировки на органах управления на корпусе ИВТМ-7.

  • 7.2 Опробование

Опробование производят в соответствии с п. 3 Руководства по эксплуатации ИВТМ-7.

  • 7.3  Проверка основной абсолютной погрешности ИВТМ-7 (для всех модификаций прибора) при измерении относительной влажности.

    • 7.3.1 Подключают ИВТМ-7 к источнику питания

    • 7.3.2 Помещают первичный преобразователь ИВТМ-7 в рабочую камеру эталонного генератора “Родник-2”.

    • 7.3.3 Задают в рабочей камере генератора “Родник-2” температуру, равную (20±5)°С

    • 7.3.4  В рабочей камере генератора влажного газа “Родник-2” поочередно устанавливают следующие значения относительной влажности фэ (для всех типов преобразователей):

фэ1=4±2% фэ2=25±5% фэз =50±5% фэ4 =75±5% фэ5 =96±2%

  • 7.3.5 Выдерживают первичный преобразователь ИВТМ-7 при заданном значении относительной влажности 30 минут, после чего производят измерение относительной влажности ф{ с помощью ИВТМ-7.

  • 7.3.6 Определяют основную абсолютную погрешность измерения относительной влажности в каждой поверяемой точке по формуле:

аф =ф| - фэi                                             (1)

  • 7.3.7 Результаты поверки ИВТМ-7 считают положительными, если его основная абсолютная погрешность при измерении относительной влажности находится в пределах ±2,0 %.

  • 7.4 Проверка основной абсолютной погрешности ИВТМ-7 при измерении температуры.

7.4.1 В термостате поочередно устанавливают температуру соответствующую поверяемой точке:

для ИВТМ-7 с диапазоном измерений от минус 20 до плюс 60 °С

Тэ1 = -20±0,5оС,

Тэ2 = 0±0,5оС,

Тэ3 = 20±0,5оС,

Тэ4 = 40±0,5оС,

Тэ5 = 60±0,5оС,

для ИВТМ-7 с диапазоном измерений от минус 45 до плюс 120 °С

Тэ1 = -45±0,5оС,

Тэ2 = 0±0,5оСо ,

Тэ3 = 50±0,5оС,

Тэ4 = 100±0,5оС,

Тэ5 = 120±0,5оС,

для ИВТМ-7 с диапазоном измерений от минус 45 до плюс 150 °С

Тэ1 = -45±0,5оС,

Тэ2 = 0±0,5оС,

Тэ3 = 50±0,5оС,

Тэ4 = 100±0,5оС,

Тэ5 = 150±0,5оС,

  • 7.4.2 Помещают эталонный термометр и первичный преобразователь ИВТМ-7 во влагозащищенном чехле в жидкостной термостат на глубину погружаемой части и выдерживают их при заданной температуре в течении 30 минут.

  • 7.4.3 Производят измерения температуры эталонным термометром (T3i) и испытуемым ИВТМ-7 (Ti);

  • 7.4.4 Определяют основную абсолютную погрешность ИВТМ-7 при измерении температуры в каждой конкретной контрольной точке по формуле:

Ат =Ti - T3i                     (2)

  • 7.6.1 Если внешний вид и характеристики ИВТМ-7 соответствуют требованиям пунктов 7.1, 7.2, 7.3.7, 7.4.5, настоящей Методики поверки, то ИВТМ-7 признают пригодным к применению и оформляют свидетельство о поверке установленной формы.

  • 7.6.2 Если обнаружено несоответствие ИВТМ-7 требованиям хотя бы одного из вышеперечисленных пунктов Методики поверки, то ИВТМ-7 признают непригодным к применению и оформляют извещение о непригодности.

38

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
