ООО «ВиКонт»

гос. реестр № 17587-08

ВИБРОМЕТР

ВК-5

Руководство по эксплуатации

РЭ 4277-026-00205435-07

Москва

СОДЕРЖАНИЕ

  • 1. Описание и работа..

    • 1.1. Назначение виброметра.

Портативный виброметр ВК-5 (далее- виброметр) предназначен для измерения в реальном масштабе времени амплитуды виброускорения, среднего квадратического значения (СКЗ) виброскорости и размаха виброперемещения.

Виброметр соответствует требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 (ГОСТ 22782.0-81, ГОСТ 22782.5-78), имеет маркировку взрывозащиты "ExibIIBT6" ("1ExibIIBT6") и может применяться во взрывоопасных зонах помещений и наружных установок согласно ПУЭ.

  • 1.2. Состав виброметра.

Виброметр состоит из пьезоэлектрического вибропреобразователя типа ВК-315, соединенного гибким кабелем с измерительным блоком, имеющим цифровую индикацию результатов измерений.

Для крепления вибропреобразователя на объекте контроля может использоваться резьбовая шпилька или магнитный держатель. В труднодоступных местах применяется поставляемый в комплекте прибора, щуп.

Питание виброметра осуществляется от батареи типа GP 1604G ("Крона"), обеспечивающей не менее 50 часов работы виброметра.

Для удобства переноски и эксплуатации виброметр снабжен защитным чехлом.

ВНИМАНИЕ. При изготовлении виброметра по специальному заказу (по специальному техническому заданию), со специальными метрологическими или конструктивными параметрами, в наименовании виброметра могут использоваться дополнительные литеры: М, С, И и др. Например: ВК-5 М, и т.п.

Эксплуатация, транспортирование и хранение виброметра допускается при следующих условиях:

Нормальные условия эксплуатации:

0

- температура окружающего воздуха, С

- относительная влажность воздуха

при температуре воздуха 25 0С, % не более, %

- атмосферное давление, мм рт. ст.

Рабочие условия эксплуатации:

0

- температура окружающего воздуха, С

для измерительного блока

для вибропреобразователя

- относительная влажность воздуха при температуре воздуха 30 0С, %

- атмосферное давление, мм. рт. ст.

Предельные условия транспортирования и хранения:

0

- температура окружающего воздуха, С

- относительная влажность воздуха при температуре воздуха 35 0С,% не более

- атмосферное давление, мм. рт . ст.

от + 15 до + 25

80

от 630 до 800

от + 5 до + 40

от - 30 до + 250

от 40 до 80 от 630 до 800

от - 50 до + 50

95

от 630 до 800

  • 1.3. Технические данные и характеристики виброметра.

Таблица 1

№ п / п

Наименование параметра, характеристики

Размерность

Значения

Примечания

1.3.1

Диапазон измерений:

По спец.

заказу

амплитуды виброускорения

м/с2

0,1-100

0,1-10 g

средних квадратических значений (СКЗ) виброскорости

мм/с

1,0-70

размахов виброперемещений

мкм

5-700

1.3.2

Рабочий частотный диапазон:

По спец.

заказу:

при измерении виброускорений

Гц

10-1000

2-5000

•   при измерении виброскорости;

10-1000

2-5000

при измерении виброперемещений

10-300

2-300

1.3.3

Пределы допускаемой основной относительной погрешности измерения на базовой частоте 45 Гц не более

по виброускорению:

в диапазоне 3-100 м/с2;

±5

в диапазоне 0,1-3 м/с2;

±10

по виброскорости:

%

в диапазоне 2-70 мм/с;

±5

в диапазоне 1-2 мм/с;

±10

по виброперемещению:

в диапазоне 10-700 мкм;

±5

в диапазоне 5-10 мкм

±10

1.3.4

Неравномерность амплитудно-частотной характеристики не более:

по виброускорению и виброскорости в диапазоне частот (20-750) Гц;

%

±10

по виброперемещению в диапазоне частот (20-300) Гц

±10

1.3.5

Неравномерность АЧХ (спад) не более:

по виброускорению и виброскорости на частотах 10 Гц и 1000 Гц;

%

-30

по виброперемещению на частоте 10 Гц

-30

1.3.6

Относительный коэффициент поперечного преобразования вибропреобразователя на базовой частоте 45 Гц не более

%

5

1.3.7

Напряжение    питания    от    батареи

типа GP 1604G ("Крона")

В

9

1.3.8

Продолжительность непрерывной работы

час

8

№ п / п

Наименование параметра, характеристики

Размерность

Значения

Примечания

виброметра не менее

1.3.9

Продолжительность работы виброметра с одним комплектом батарей не менее

час

50

1.3.10

Время установления рабочего режима виброметра не более

сек

20

1.3.11

Габаритные размеры не более:

  • •   измерительного блока;

  • •  вибропреобразователя

мм

124 х 72 х 25

020 х 30

Длина соединительного кабеля не более

м

1,5

1.3.12

Масса виброметра (без чехла) не более

грамм

150

  • 1.3.14. Пределы допускаемой дополнительной погрешности измерений амплитуды виброускорения, среднего квадратического значения виброскорости и размаха виброперемещения, вызванной изменением напряжения питания относительно нормального значения до значения, при котором высвечивается индикация разряда батареи не превышают 0,5 основной погрешности.

  • 1.3.15. Пределы допускаемой дополнительной погрешности измерений виброметра без вибропреобразователя, вызванной изменением температуры окружающего воздуха от нормального до конечных значений диапазона рабочих температур не превышают 0,5 основной погрешности.

  • 1.3.16. Пределы допускаемой дополнительной погрешности виброметра, вызванной изменением температуры окружающего вибропреобразователь воздуха в допустимом диапазоне температур не превышают ±0,1 %/°С.

  • 1.3.17.Пределы допускаемой дополнительной приведенной погрешности вызванной влиянием магнитного поля напряженностью 80 А/м для измерительного блока виброметра и 400 А/м для вибропреобразователя не превышают ±2,5%.

  • 1.3.18.Сопротивление изоляции между корпусом и изолированными по постоянному току электрическими цепями в нормальных условиях по ГОСТ 22261-82 не менее 20 МОм.

  • 1.3.19. Уровень собственных шумов виброметра в режиме измерения: виброускорения не более 0,03 м/с2, виброскорости не более 0,2 мм/с, в режиме измерения виброперемещения не более 2 мкм

  • 1.3.20. Виброметр в транспортной таре выдерживает воздействие:

одиночного удара при свободном падении с высоты 1 м ;

транспортной тряски с ускорением до 30 м/с2 при частоте ударов от 80 до 120 в минуту или 15000 ударов в течение двух часов;

  • 1.3.21. Виброметр - изделие восстанавливаемое, ремонтируемое, среднее время восстановления не более 2 часов.

  • 1.3.22. Средняя наработка на отказ не менее 2000 часов при доверительной вероятности 0,95.

  • 1.3.23. Полный средний срок службы не менее 6 лет.

  • 1.4. Маркировка.

  • 1.4.1. Измерительный блок виброметра имеет маркировку:

шифр виброметра ВК-5;

заводской номер;

товарный знак предприятия- изготовителя;

маркировка взрывозащиты;

знак утверждения типа средств измерения.

  • 1.4.2. Вибропреобразователь виброметра имеет маркировку:

шифр изделия - ВК-315;

маркировка взрывозащиты.

  • 1.5. Устройство и принцип работы.

Конструктивно виброметр   ВК-5   состоит из измерительного   блока,

вибропреобразователя и соединительного кабеля.

Внешний вид виброметра показан на рисунке 1.

На лицевой панели пластмассового корпуса измерительного блока виброметра расположен цифровой индикатор и переключатель рода работы.

Вибропреобразователь имеет металлический герметичный корпус. Измерительный блок и вибропреобразователь соединены неразъемным кабелем.

Первичный измерительный преобразователь пьезоэлектрического типа ВК-315 преобразовывает механические колебания в точке контроля на объекте в электрический выходной сигнал.

Измерительный блок преобразовывает выходные сигналы вибропреобразователя в напряжение, пропорциональное в зависимости от положения переключателя рода работы амплитуде виброускорения, среднему квадратическому значению виброскорости или размаху виброперемещения, которые индицируются на цифровом табло в размерности виброускорения (м/с2), виброскорости (мм/с) или виброперемещения (мкм).

Взрывозащищенность виброметра осуществляется за счет:

выполнения плат измерительного блока в соответствии с требованиями ГОСТ Р 51330.10-99 (МЭК 60079-11-98);

обеспечения механической прочности оболочек в соответствии с требованиями ГОСТ Р 51330.0-99 (МЭК 60079-0-98);

обеспечение фрикционной искробезопасности применением сплавов с содержанием магния менее 6% по п. 1.3.4 ГОСТ Р 51330.0-99 (МЭК 60079-098);

исключения опасности воспламенения электростатическим разрядом путем использования пластмассовых частей допустимой площади в соответствии с п. 1.3.3 и приложения 2 ГОСТ р 51330.0-99 (МЭК 60079-0-98).

применением в качестве источника питания электрохимического элемента типа GP 1604G ("Крона") параметры которого (напряжение Uxx<9 В и ток короткого замыкания 1к.з. <1А) не превышают значений допустимых по ГОСТ 22782.5-78, ГОСТ Р 51330.10-99.

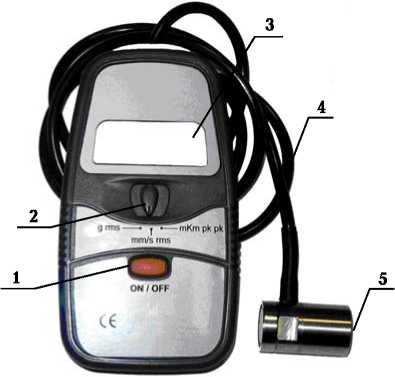

рис. 1 Внешний вид виброметра ВК-5.

  • 1 - кнопка включения/выключения;

  • 2 - переключатель режимов измерения;

  • 3 - жидкокристаллический индикатор,

  • 4 - особо прочный витой (или прямой) кабель

  • 5 - пьезоэлектрический вибропреобразователь с магнитным держателем

  • 2. Использование по назначению.

    • 2.1. Подготовка виброметра к работе.

Вскройте упаковку с виброметром.

Проведите внешний осмотр и убедитесь в отсутствии механических повреждений корпуса измерительного блока, соединительного кабеля и вибропреобразователя, который извлеките из чехла. Включите виброметр, установив переключатель в требуемый режим измерения. Убедитесь в работоспособности виброметра по изменению показаний индикатора при легком постукивании по корпусу вибропреобразователя.

Убедитесь в достаточном заряде батареи питания по отсутствию индикации разряда на табло измерительного блока.

При необходимости замените батарею питания.

  • 2.2. Замена батареи питания.

Виброметр поставляется со вставленной батареей.

При истощении батареи в левом углу индикатора появляется пиктограмма с изображением источника питания. После появления предупреждения рекомендуется сразу заменить батарею, т.к. хотя прибор будет продолжать работать еще более 1 часа, достоверность показаний не гарантируется.

Для замены батареи

извлечь виброметр из чехла;

повернуть корпус измерительного блока индикатором вниз;

отвернуть винт в крышке батарейного отсека и открыть крышку;

извлечь старую и установить новую батарею с соблюдением полярности;

закрыть крышку и завернуть винт.

Пользуйтесь только батареями типа GP 1604G ("Крона"). Запрещается открывать батарейный отсек и менять батарею

во взрывоопасных помещениях.

  • 2.3. Порядок работы.

  • 2.3.1. Выберите на объекте место закрепления вибропреобразователя. Поверхность выбранного места должна быть ровной, чистой, без выступов и раковин. Наличие на объекте в месте установки вибропреобразователя слоев краски уменьшает усилие удержания магнита, а также увеличивает погрешность измерений.

  • 2.3.2. Установите в подготовленном месте вибропреобразователь с помощью магнитного держателя или резьбовой шпильки, если позволяют условия объекта.

  • 2.3.3. Включите виброметр в требуемый режим измерений, установив переключатель рода работы в положение "м/с2 (g)" - для измерения амплитуды виброускорения, "мм/с" - для измерения СКЗ виброскорости или в положение "мкм" - для измерения размаха виброперемещений. Включите виброметр нажав кнопку "ON/OFF".

  • 2.3.4. Через 10 секунд на индикаторе устойчиво высветится значение измеряемого параметра вибрации. Наблюдайте за показаниями не менее 30 секунд. При неустойчивых показаниях нужно проверить крепление вибропреобразователя.

  • 2.3.5. Запишите показания виброметра в журнал измерений. По окончании измерений выключите питание виброметра нажав кнопку "ON/OFF".

  • 2.3.6. В некоторых случаях (при измерениях в труднодоступных местах) допускается использование щупа, резьбовой конец которого ввинчивается в основание вибропреобразователя. При этом следует держать в руках щуп, а не вибропреобразователь. Для случая пользования щупом технические и метрологические характеристики виброметра не нормированы.

  • 2.3.7. При работе с виброметром в непосредственной близости от открытых вращающихся частей оборудования следует обязательно снимать (с шеи, с плеча) лямку чехла.

  • 2.3.8. Переносить и хранить виброметр рекомендуется в чехле, оберегать от ударов и загрязнения в процессе эксплуатации и хранения.

Не забывайте выключать виброметр сразу после снятия показаний!

  • 3. Техническое обслуживание.

В процессе эксплуатации виброметр не нуждается в настройке и регулировке.

  • 3.1. Обслуживание виброметра заключается в поддержании источника питания в заряженном состоянии, измерительного блока и вибропреобразователя в чистом виде и без повреждений.

  • 3.2. Измерительный блок должен быть в опломбированном состоянии. Вскрытие и самостоятельный ремонт виброметра не допускается. Ремонт производится на предприятии-изготовителе.

  • 4. Поверка прибора.

Виброметр ВК-5 подлежит обязательной государственной поверке при выпуске из производства, после ремонта и в процессе эксплуатации не реже 1 раза в год.Поверка осуществляется аккредитированными метрологическими службами ГОССТАНДАРТа.

Настоящая методика составлена в соответствии МИ 1873-88

  • 4.1. Операции и средства поверки.

При выполнении поверки должны быть выполнены операции и применены средства поверки, указанные в таблице 2.

Таблица 2

п/п

Наименование операции

№ пункта МП

Средства поверки

Обязатель-ность проведения операции при поверке

первичн.

периодич

1.

Внешний осмотр

4.2.1

-

да

да

2.

Опробование

4.2.2

-

да

да

3.

Определение относительной основной       погрешности

виброметра    в    рабочих

диапазонах:

  • ■  по виброускорению

  • ■  по виброскорости

4.2.3.1

Поверочная виброустановка II разряда (по МИ 2070);

да

да

■ по виброперемещению

4

Определение неравномерности амплитудночастотной характеристики

4.2.3.2

да

да

Поверочная установка должна быть исправна и иметь действующее свидетельство о

поверке.

  • 4.1.1. Требования безопасности.

При проведении поверки средства поверки и вспомогательное оборудование должны иметь защитное заземление.

  • 4.1.2. Условия поверки.

Поверка производится в нормальных условиях по ГОСТ 15150-69:

от 15 °С до 25°С;

от 30% до 80%;

от 650 мм рт.ст. до 800 мм рт. ст.; 220 В ± 10 % частотой 50 Гц ± 1%; не более 60 дБ;

отсутствуют.

  • ■ температура окружающего воздуха

  • ■ относительная влажность воздуха

  • ■ атмосферное давление

  • ■ напряжение питания

  • ■ уровень акустических шумов

  • ■ внешние вибрации, электрические и магнитные поля

Подготовка к поверке используемых образцовых средств измерения должна соответствовать требованиям технических описаний (руководств по эксплуатации) на соответствующие изделия.

Перед проведением поверки поверяемые и образцовые средства измерения должны быть выдержаны в условиях по пункту 3.1 не менее 2-х часов.

  • 4.2. Проведение поверки.

4.2.1. Внешний осмотр.

При внешнем осмотре должно быть установлено соответствие следующим требованиям:

  • ■ соответствие комплекта виброметра    перечню,    предусмотренному

сопроводительной документацией;

  • ■ отсутствие механических повреждений корпусов измерительного блока, вибропреобразователя и соединительного кабеля;

  • ■ наличие неповрежденной контрольной пломбы;

  • ■ проверка маркировки.

В случае несоответствия хотя бы по одному из вышеуказанных требований, виброметр признается непригодным для применения и поверка прекращается.

4.2.2. Опробование.

При подготовке к опробованию, следует установить вибропреобразователь на виброустановке с помощью шпильки или магнитного держателя, включить питание виброметра, установить один из видов измеряемой величины и при легком постукивании по корпусу вибропреобразователя убедиться в наличии показаний виброметра. Аналогичные операции следует проделать и для других видов измеряемых величин. При положительных результатах виброметр признается работоспособным.

Включить питание и прогреть приборы поверочной виброустановки.

  • 4.2.3. Определение метрологических характеристик.

  • 4.2.3.1. Определение основной относительной погрешности виброметра в рабочих диапазонах измерний.

Определение основной погрешности виброметра осуществляют в рабочем диапазоне измерений каждой из измеряемых величин на базовой частоте 45 Гц.

На поверочной установке задать значения амплитуды виброускорения (Ао), СКЗ виброскорости (Vo), размахов виброперемещения (So), близкие к значениям этих величин, указанных в табл. 3 и 4, записать в таблицы 3 и 4 результаты измерений виброметром, заданных значений (Ав, VB, SB) и рассчитать соответствующие значения погрешностей (5аА5aV, 5а^ которые также занести в таблицы 3, 4 и 5.

Таблица 3.

Aoi, м/с2

1

3

7

10

20

40

70

100

Aei, м/с

5.А, %

Погрешность виброметра по виброускорению определяется по следующей формуле:

6aAt

(1)

где   5аА   - погрешность измерения виброскорости для i-го заданного значения

виброускорения, %;

Ав показания виброметра при i-ом заданном значении виброускорения на поверочной виброустановке, м/с2;

Аш - воспроизводимое поверочной установкой i-ое значение виброускорения; м/с2;

Таблица 4.

Voi, мм/с

1

2

5

7

10

20

30

50

70

VBi, мм/с

S.Vi, %

Погрешность виброметра по виброскорости определяется по следующей формуле: (VB- Vo)

S V =--В---—100 %                        (1)

aVi V0

где   5aVi   - погрешность измерения виброскорости для i-го заданного значения

виброскорости, %;

Vb - показания виброметра при i-ом заданном значении виброскорости на поверочной виброустановке, мм/с;

V0i - воспроизводимое поверочной установкой i-ое значение виброскорости; мм/с;

Таблица 5.

Soi, мкм

5

10

20

50

100

150

200

250

SBi, мкм

SaSb %

Soi, мкм

300

350

400

450

500

600

700

SBi, мкм

I S.SI, % I

Погрешность измерения размаха виброперемещения определяется по формуле:

S oSt

100 %

(2)

где   Sasi - относительная погрешность измерения размаха виброперемещения для i-го

заданного значения, %;

SEi - показания виброметра при i-ом заданном на поверочной виброустановке значении размаха виброперемещения, мкм;

S0i - воспроизводимое поверочной установкой i-ое значение размаха виброперемещения, мкм;

За значение относительной погрешности измерений на базовой частоте 6a(A,v,S) для каждого режима измерений принимается максимальное, из рассчитанных значений погрешностей для соответствующего режима измерений.

  • 4.2.3.2. Определение неравномерности амплитуДно-частотной характеристики.

На поверочной виброустановке последовательно задаются значения частот, колебаний и значения воспроизводимых СКЗ виброскоростей и размахов виброперемещений, указанные в таблицах 5.

Таблица 5.

F, Гц

10

15

20

30

45

80

160

300

500

750

1000

Аоб. Гь м/с

10

10

10

10

10

10

10

10

10

5

5

Afi, м/с2

Vq6. fi, мм/с

10

10

10

10

10

10

10

10

5

5

5

Vfi, мм/с

Sq6. fi, мкм

100

100

100

100

100

100

50

50

-

-

Sfi, мкм

YAi, %

YVi, %

YSi, %

По результатам измерений в каждой контрольной точке вычисляются значения неравномерности АЧХ виброметра Y(A,v,s)i относительно значения на базовой частоте (45 Гц) по формуле (3):

Y

(A,V,S)i

(3)

X

-/V аад

где: Xfi, Хбаз - значения параметра вибрации, по показаниям виброметра в контрольной точке fi и на базовой частоте, соответственно, (м/с2, мм/с, мкм);

Хоб.я, Хоб.баз - значения параметра вибрации, заданные на поверочной виброустановке в контрольной точке fi и на базовой частоте, соответственно,(м/с2, мм/с, мкм);

За значение неравномерности АЧХ Y(a,v,s) в рабочем диапазоне частот принимается максимальное из рассчитанных величин Y(A,V,S)b а на границах рабочего диапазона -значения Y(A,V,S) на этих частотах.

  • 4.3. Оформление результатов поверки

Результаты измерений и расчетов зарегистрировать в протоколах поверки.

Результаты поверки признаются положительными, если все измеренные и рассчитанные параметры виброустановки соответствуют требованиям приведенной методики поверки.

Положительные результаты поверки оформляются отметкой в паспорте или может выдаваться свидетельство о поверке по форме, установленной ПР 50.2.006-94.

При отрицательных результатах поверки на виброустановку выдается извещение о непригодности с указанием причин и виброустановка к применению не допускается.

  • 5. Транспортирование и хранение

    • 5.1.  Упакованный виброметр транспортируется любым видом крытого транспорта.

    • 5.2. Расстановка и крепление ящиков с виброметрами в транспортных средствах должны исключать возможность их смещения, ударов, толчков. Перевозка воздушным транспортом должна осуществляться в герметизированных отсеках.

    • 5.3. Ящики с виброметрами должны находиться в положении, при котором стрелки знака “ВЕРХ, НЕ КАНТОВАТЬ” направлены вверх.

    • 5.4.  Упакованные виброметры должны храниться в сухом помещении изготовителя и потребителя в соответствии с условиями хранения 1 по ГОСТ 15150-69. В помещении для хранения не должно быть токопроводящей пыли, паров кислот и щелочей, а также газов, вызывающих коррозию и разрушающих изоляцию.

    • 5.5. При хранении виброметра более двух месяцев его следует освободить от транспортной упаковки и содержать в условиях хранения 1 по ГОСТ 15150-69.

  • 6. Гарантии и меры предосторожности

Виброметр ВК-5 является высокоточным прибором, требующим аккуратного обращения. Несмотря на достаточно простое управление, не следует начинать работу с виброметром, не ознакомившись предварительно с настоящим "Руководством по эксплуатации".

Оберегайте виброметр ВК-5 от падений и ударов!

Не допускайте прямого попадания воды и грязи виброметр.

Корпус измерительного блока виброметра не герметичен, поэтому даже частичное погружение виброметра в воду недопустимо.

Любая попытка вскрытия измерительного блока без участия предприятия-изготовителя влечет за собой прекращение гарантийных обязательств!

При возникновении нештатной ситуации в работе виброметра, просим обращаться на предприятие-изготовитель:

тел./факс: (495) 955-2786; 955-2527;

E-Mail: vicont@aha.ru

адрес для переписки: 115191, Москва, а/я 65, ООО "Виконт"

ГАРАНТИЙНЫЙ СРОК ЭКСПЛУАТАЦИИ -

12 МЕСЯЦЕВ.

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
