ТАХОМЕТР

МЕТОДИКА ПОВЕРКИ

ВК-307 МП

МОСКВА

СОДЕРЖАНИЕ.

Приложение 1

Настоящая методика поверки распространяется на тахометры ВК-307, предназначенные для определения скоростей вращения промышленного оборудования и устанавливает методы и средства их первичной при выпуске из производства и после ремонта и периодической поверки при эксплуатации.

Состав тахометра:

  • ■ импульсный датчик оборотов ВК-317;

  • ■ вторичный блок тахометра ВК-371;

  • ■ выносное табло тахометра ВК-371 Т.

1. Операции и средства поверки.

Поверка тахометра может осуществляться двумя способами:

  • 1. С использованием тахометрической установки УТ-05-60 - комплектно;

  • 2. С использованием имитатора вращающегося оборудования, частотомера -поэлементно.

При проведении поверки тахометров комплектно должны быть выполнены операции и применены средства поверки с     характеристиками,     указанными в

таблице 1, согласно ГОСТ 8.285-78 "Тахометры. Методы и средства поверки".

При проведении поверки тахометров поэлементно должны быть выполнены операции и применены средства поверки с     характеристиками,     указанными в

таблице 2.

Таблица 1.

Наименование

операции

№ пункта в

ГОСТ 8.285-78

"Поверка тахометров"

Наименование средств поверки и их нормативнотехнические характеристики

Обязательность проведения операции при поверке

первичн.

периодич.

1. Внешний осмотр

4.1

-

да

да

2. Опробование

4.2

да

да

3. Определение абсолютной основной погрешности измерения в рабочем диапазоне скоростей вращения (по цифровому табло)

4.3

Установка тахометрическая поверочная УТ-05-60 Погрешность ±0,05% по ГОСТ 8.285-78 "Поверка тахометров"

да

да

Таблица 2

Наименование операции

№ пункта методики ВК-307МП

Наименование средств поверки и их нормативнотехнические характеристики

Обязательность проведения операции при поверке

первичн.

периодич.

1. Внешний осмотр

4

-

да

да

2. Опробование датчика оборотов, вторичного блока (с встроенным и выносным табло)

5

  • ■ Имитатор вращающегося оборудования, с диапазоном скоростей вращения

от 1 до 10000 об/мин.

(*)

  • ■ частотомер Ч3-63*;

  • ■ осциллограф С1-68*;

  • ■ миллиамперметр (пост. тока) с диапазоном от 0 до 50 мА, Кл. 1,0

да

да

3. Определение абсолютной основной погрешности измерения в рабочем диапазоне скоростей вращения (по цифровому табло)

6

да

да

4. Определение действительного коэффициента преобразования по токовому выходу 4-20 мА и отклонений от номинального значения коэффициента преобразования.

7

да

нет

5. Контроль срабатывания индикаторов и реле сигнализации при скоростях вращения, соответствующих значениям уставок "Зона 1", "Зона 2", "Предупредительная (ПР)", "Аварийная (АВ)".

8

да

да

6. Проверка электрического сопротивления изоляции

9

Тераомметр по

ГОСТ 23706-79

да

нет

Примечание:

* - допускается замена указанных приборов аналогичными по назначению, с характеристиками не хуже, чем у приведенных в перечне приборов.

2. Требования безопасности.

При проведении поверки средства поверки, а так же вспомогательное оборудование должны иметь защитное заземление.

3. Условия поверки.

При проведении поверки соблюдаются следующие условия:

  • ■ температура окружающего воздуха       от 15 °С до 25°С;

  • ■ относительная влажность воздуха         от 30% до 80%;

  • ■ атмосферное давление                  от 84 кПа до 106,7 кПа

(от 650 мм рт.ст. до 800 мм рт. ст.).

4. Внешний осмотр.

При проведении внешнего осмотра проверяются:

  • ■ комплектность и чистота прибора;

  • ■ наличие маркировки;

  • ■ отсутствие повреждений датчика, соединительных кабелей, корпуса вторичного блока, разъемов, встроенного и выносного табло.

5. Опробование.
  • 5.1. При комплектной поверке тахометра и опробование и поверка осуществляются на тахометрической поверочной установке УТ-05-60 в соответствии с ГОСТ 8.285-78 "Тахометры. Методы и средства поверки".

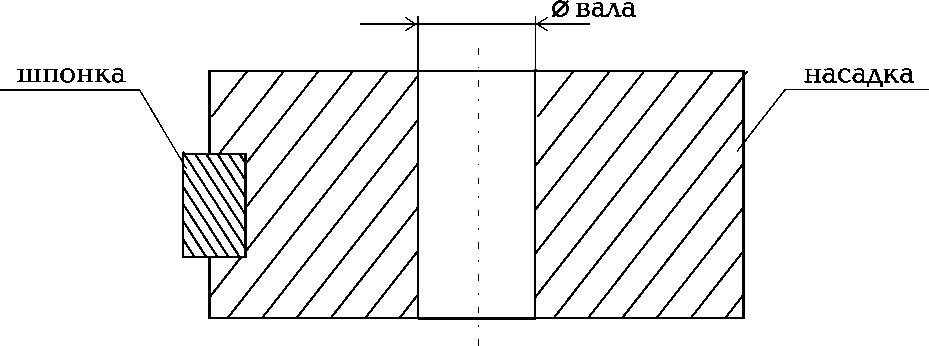

При этом для передачи скорости вращения от установки к бесконтактному импульсному датчику оборотов ВК-317 на конце вала установки закрепляется насадка, показанная на рис.1, обеспечивающая входное воздействие на датчик.

  • 5.2. При поэлементной поверке тахометра (при выпуске из производства) опробование осуществляется на имитаторе вращающегося объекта, блок-схема которого показана на рис.2.

Для опробования необходимо выполнить следующие операции:

  • ■ собрать схему измерительной установки, имитирующей вращение объекта, обеспечивающей измерение задаваемой скорости вращения, определение параметров выходного сигнала датчика оборотов ВК-317 (по току, напряжению, частоте) и вторичного блока тахометра ВК-371;

  • ■ установить в держателе датчик оборотов ВК-317, подсоединить его кабелем к вторичному блоку тахометра. К вторичному блоку подсоединить выносной блок табло (если имеется в комплекте);

  • ■ включить питание тахометра и установки, обеспечить вращение вала и изменяя плавно скорость вращения убедиться в работоспособности тахометра.

рис.1

рис.2

6. Определение основной погрешности вторичного блока тахометра ВК-371 (при поэлементной поверке).
  • 6.1. Определить параметры выходного сигнала датчика оборотов ВК-317. Для этого следует:

  • ■ установить датчик оборотов в держателе на расстоянии от вала установки, указанном в "Руководстве по эксплуатации на тахометр";

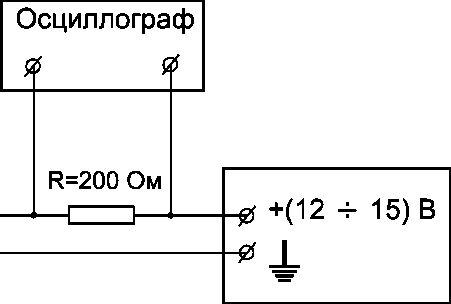

  • ■ подключить к выходным контактам датчика (2-4) приборы в соответствии со схемой на рис.3.

  • ■ включить питание датчика и установки и изменяя скорость вращения в пределах рабочего диапазона провести измерения выходных параметров датчика: амплитуды импульсов, границы рабочего диапазона скоростей (от минимальных - 1 об/мин и до максимально допустимых).

  • 6.2. При соответствии выходных параметров датчика оборотов требованиям подсоединить к датчику оборотов с помощью соединительного кабеля вход вторичного блока тахометра ВК-371.

  • 6.3. Включить питание тахометра и установки и, задавая скорость вращения вала по показаниям частотомера установки из ряда 60, 120, 600, 1200, 2400, 3000, 3600, 4200, 4800, 5400, 6000, 7200, 8400, 9000, 9600, 9900 об/мин., записать соответствующие показания встроенного табло тахометра, а также и дополнительного (выносного), если таковой имеется в составе комплекта. Должно быть не менее 10 отсчетов. Из них по два отсчета должны быть в начале и в конце диапазона, а остальные равномерно распределены по средней части диапазона. Результаты занести в таблицу 1 Приложения 1.

  • 6.4. По результатам измерений произвести оценку абсолютной погрешности тахометра как разность между показаниями частотомера (в об/мин) и значениями на табло тахометра.

    ВК-317

    Разъем конт.

    3

    Вывод кабель

    экран

    красный

    серый

Цепь Общ. +U Сигнал

рис.3

  • 7. Определение действительного коэффициента преобразования по токовому выходу 4-20 мА и отклонений от номинального значения коэффициента преобразования.

    • 7.1. Подключить к выходным контактам 3-6 разъема "Выходы" на задней панели вторичного блока ВК-371 мультиметр в режиме измерения постоянного тока (или миллиамперметр постоянного тока 0-50 мА, Кл. 1,0).

7.2 Включить питание тахометра и установки и, задавая скорость вращения вала по показаниям частотомера установки из ряда 60, 120, 600, 1200, 2400, 3000, 3600, 4200, 4800, 5400, 6000, 7200, 8400, 9000, 9600, 9900 об/мин., записать показания миллиамперметра в таблицу 2 Приложения 1. Эту операцию можно совместить с операцией по п. 6.3.

7.3. По результатам измерений скорости вращения (Vi) и выходного тока (1вых.,) произвести расчет текущих значений коэффициента преобразования (Кпр.,):

K пр .i

I BblXi   10              )

об/мин.

мА

Vi

где I0=4 мА.

7.4. Нелинейность характеристики по токовому выходу 5а определяется по формулам:

____ 1 n

K пр=n Z К,,,;

i=1

5а = К K „.100, (%), ai       K пр.

где К пр.  - среднее арифметическое значение действительных коэффициентов

мА преобразования по токовому выходу в диапазоне скоростей вращения (-------

об / мин.

5аi - нелинейность характеристики по токовому выходу на текущих значениях скорости вращения (%).

В качестве значения нелинейности характеристики (5а) тахометра по токовому выходу принимается максимальное из значений 5аi во всем диапазоне измеряемых тахометром скоростей вращения.

  • 7.5. Отклонение действительного значения коэффициента преобразования K пр. от номинального (паспортного) значения определяется по формуле:

ДКпр. = Kпр.ном. - Kпр. ( об/мин.

где Кпр.ном. - номинальное (паспортное) значение коэффициента преобразования ( мА );

об/мин.

K пр.   - среднее арифметическое значение действительных коэффициентов

преобразования.

  • 8. Контроль срабатывания индикаторов, реле сигнализации при скоростях вращения, соответствующих значениям уставок "Зона 1", "Зона 2", "Предупредительная (ПР)", "Аварийная (АВ)".

    • 8.1. Подключить омметр к контактам 1-3, 4-6, 2-7, 5-7 разъема "Реле" на задней панели тахометра.

    • 8.2. Плавно увеличивая значения скорости вращения вала установки регистрировать показания частотомера установки и табло тахометра в моменты вспыхивания индикаторов уставок "Зона 1" (нижняя и верхняя границы), "Зона 2" (нижняя и верхняя границы), "Предупредительная (ПР)" и "Аварийная (АВ)" на передней панели тахометра, а также в моменты замыкания контактов реле (по показаниям омметров). Значения скоростей вращения, при которых происходит вспыхивание индикаторов и срабатывание реле должны соответствовать значениям, указанным в паспорте тахометра, выставляемым при выпуске из производства.

9. Проверка электрического сопротивления изоляции.

Определить сопротивление изоляции между закороченными выводами кабеля питания и зажимами защитного заземления, которое должно быть не менее 20 Мом, с помощью тераомметра.

10. Оформление результатов поверки.

9.1. Результаты первичной поверки тахометров оформляют отметкой в паспорте, клеймением и опломбированием.

  • 9.2. Результаты периодической ведомственной поверки оформляют документом, составленным ведомственной метрологической службой.

  • 9.3. Тахометры, признанные годными при поверке органами Госстандарта, опломбируют и на них выдают Свидетельство установленной формы.

  • 9.4. Тахометры, не удовлетворяющие требованиям, к выпуску и применению не допускают.

Приложение 1.

ПРОТОКОЛ ПОВЕРКИ № ______

Тахометра типа _______________ зав. № _____________

Предприятие-изготовитель: ООО НПП "ВиКонт"

Пределы измерения: 1+9999 об/мин.

Допускаемая абсолютная погрешность: ±_____об/мин.

Таблица 1

Номер измерения

Показание измерительной установки об/мин

Показание тахометра, об/мин

Среднее арифметическое значение, об/мин

Абсолютная погрешность, об/мин

Отметка о пригодности тахометра: _______________________________

(годен, не годен)

Поверитель (Государственный поверитель) ______________________________________

(дата) (Подпись, Ф.И.О.)

Приложение 1. ПРОТОКОЛ ПОВЕРКИ № ______

Определения значения действительного коэффициента преобразования по токовому выходу 4^20 мА нелинейности характеристики отклонений от номинального значения коэффициента преобразования.

Тахометра типа _______________ зав. № _____________

Таблица 2.

Номер измерения

Показания измерительной установки, об/мин

Значения выхоДного тока (1выхл), мА

Значения коэффициента преобразования (Кпрл), мА/об/мин

Среднее арифметическое действительных значений коэффициентов преобразования:

= Lbx 1 ( мА =1 =

■        у,       об / мин      пр-            прл --------------------

где I0=4 мА,

А текущее значение задаваемой скорости вращения (об/мин);

1вых., - значение выхоДного тока при i-ом значении скорости (мА)

Нелинейность характеристики по токовому выходу 5а:

Sa = К ,„_К   100, (%), §a(max)=__________(%)

пр.

Отклонение действительного значения коэффициента преобразования К пр. от номинального (паспортного) значения Кпр.ном.:

. jr is       —   у мА . А— пр. - К прном. К   ( об / мин.
