Методика поверки «ГСОЕИ. ТЕЛЕЖКИ ПУТЕИЗМЕРИТЕЛЬНЫЕ ПТ-12-01» (МП 203-7-2021)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «вниимс»

СОГЛАСОВАНО

Заместитель директора по производственной метрологии ф£УГЫ<ВНИИМС» Е. Коломин 2021 г.

МП 203-7-2021

МОСКВА. 2021

Настоящая методика поверки распространяется на тележки путеизмерительные ПТ-12-01 (далее по тексту - Тележки ПТ-12-01), выпускаемые по технической документации АО «Фирма ТВЕМА», г. Москва и устанавливает методы и средства их первичной и периодической поверки.

Тележки путеизмерительные ПТ-12-01 не относятся к многоканальным измерительным системам, многопредельным и многодиапазонным средствам измерений, не состоят из нескольких автономных блоков и не предназначены для измерений (воспроизведения) нескольких величин. Поверка отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений не предусмотрена.

Тележки ПТ-12-01 до ввода в эксплуатацию, а также после ремонта подлежат первичной поверке, в процессе эксплуатации - периодической поверке.

Периодической поверке подвергаются тележки ПТ-12-01, находящиеся в эксплуатации, через межповерочные интервалы, а также тележки ПТ-12-01, повторно вводимые в эксплуатацию после длительного хранения (более одного межповерочного интервала).

Поверка тележек ПТ-12-01 в сокращенном объеме не предусмотрена.

При поверке должна быть обеспечена прослеживаемость установок к ТЭТ 2-2021 (Государственный первичный эталон единицы длины).

Методика поверки реализуется посредством методов прямых измерений.

Интервал между поверками - 1 год.

При проведении поверки должны быть выполнены операции указанные в таблице 1.

Таблица 1 - Операции, выполняемые при поверке

В случае отрицательного результата при проведении одной из операций, поверку прекращают, средство измерений признают не прошедшим поверку в части одного из пункта, по которому выявлено несоответствие.

Всю поверку тележек ПТ-12-01, следует проводить в нормальных условиях применения:

• - температура окружающего воздуха, °C                       от +15 до +25

• - относительная влажность окружающего воздуха, %            не более 80%

К проведению поверки допускаются лица, изучившие настоящую методику поверки, руководство по эксплуатации на Тележки ПТ-12-01 и средства поверки.

Поверку проводят поверители юридических лиц и индивидуальных предпринимателей, аккредитованных на проведение поверки в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации.

Персонал, допущенный к участию в поверке, должен пройти инструктаж по технике безопасности.

• 5. МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К СРЕДСТВАМ

Для поверки средства измерения применяют средства измерений, указанные в таблице 2 Таблица 2 - Средства поверки

диапазон измерений температуры, от 0 до +60 °C, пределы допускаемой абсолютной погрешности измерений температуры, ±0,3 °C, Per. № в ФИФ №46434-11.

• - Стенд для поверки путеизмерительных устройств (стенд СИ-1М) ДКП.021.14.001.000 (Приложение А);

• - Комплект кабелей:

ВО-01.198,

ВО-02.198, ВО-03.198

Приспособление для средств измерения плоского угла ДКП.999.16.107.01.00 (Приложение А).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Перечисленные средства измерений должны работать в нормальных для них условиях, оговоренных в соответствующей нормативной документации.

При проведении поверки Тележек ПТ-12-01 должны соблюдаться следующие требования:

• - при подготовке к проведению поверки должны быть соблюдены требования пожарной безопасности при работе с легковоспламеняющимися жидкостями, к которым относятся спиртосодержащие жидкости, используемые для протирки контактных роликов;

• - Спиртосодержащие жидкости хранят в металлической посуде, плотно закрытой металлической крышкой, в количестве не более однодневной нормы, требуемой для промывки;

• - промывку проводят в резиновых технических перчатках типа II по ГОСТ 20010-93.

К проведению поверки допускаются лица, аттестованные на право проведения поверки данного вида средств измерений и прошедшие инструктаж по технике безопасности.

При внешнем осмотре должно быть установлено соответствие внешнего вида наружных поверхностей Тележек ПТ-12-01 и их принадлежностей, комплектности Тележек ПТ-12-01, их маркировки и упаковки требованиям эксплуатационной документации завода изготовителя.

Тележки ПТ-12-01 считаются прошедшими поверку, если при внешнем осмотре установлено полное соответствие внешнего вида и комплектности описанию типа и руководству по эксплуатации.

Перед проведением поверки Тележек ПТ-12-01 и средства поверки должны быть приведены в рабочее состояние в соответствии с эксплуатационной документацией на них и выдержаны в помещении, где проводят поверку, не менее 2 часов.

При опробовании проверяют взаимодействие частей Тележки ПТ-12-01.

Комплект поставки должен соответствовать описанию типа на Тележки ПТ-12-01. Должны отсутствовать механические повреждения составных частей Тележек ПТ-12-01, следы коррозии и дефекты покрытий, ухудшающие внешний вид. Показания, выводимые на экран планшета, должны быть читаемыми.

Тележки ПТ-12-01 считаются прошедшими поверку, если при опробовании они полностью функциональны в соответствии с руководством по эксплуатации.

Провести идентификацию программного обеспечения (ПО) по следующей методике:

• - проверить наименование программного обеспечения и его версию;

• - проверить идентификационное наименование программного обеспечения и его версию;

• - установить уровень защиты ПО в соответствии с Р 50.2.077-2014.

Тележки ПТ-12-01 считается прошедшими поверку в части идентификации программного обеспечения, если идентификационные данные программного обеспечения будут совпадать с указанными в таблице 3:

Таблица 3 - Идентификационные данные программного обеспечения

• 10. ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК СРЕДСТВА ИЗМЕРЕНИЙ

Измерение сопротивления изоляции тележки.

ВНИМАНИЕ! ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ ПИТАНИИ!

Для измерения сопротивления:

• - установить тележку колесами на изолирующую поверхность;

• - клеммы мегаомметра присоединить к колесам изделия, установленным по разные стороны рамы тележки, и выполнить измерение сопротивления изоляции, которое должно быть не менее 10 МОм.

Примечание - Электрическая изоляция колес изделия обеспечивает предотвращение ложных срабатываний железнодорожной автоматики и системы регулирования движения.

Тележки ПТ-12-01 считаются прошедшими поверку, если величина измеренного сопротивления равно или менее 10 МОм.

Демонтировать блок датчиков инерциальных тележки ПТ-12-01 (далее - БДИ). Подключить БДИ к стенду СОА-15 следующим образом: с помощью кабеля ВО-01.198 соединить БДИ со стендом СОА-15, с помощью кабеля ВО-02.198 соединить стенд СОА-15 с тележкой. Установить и закрепить БДИ на поворотную платформу стенда СОА-15 (далее по тексту - стенд СОА-15). Включить планшет из состава тележки, запустить ПО.

Открыть окно настройки и поверки БДИ, подождав две минуты, обнулить показания гироскопа, затем установить значение угла в горизонтальной плоскости равным нулю с помощью кнопки «Обнулить углы».

Запустить программное обеспечение СОА-15, открыв окно «Ручное управление», привести стенд СОА-15 в рабочее состояние.

Последовательно задавать угловое перемещение поворотной платформы стенда СОА-15 на 10°, 20°, 30°...360° в одну, затем другую сторону.

Фиксировать и заносить в протокол значения углового перемещения в горизонтальной плоскости в окне настройки и поверки БДИ в строке «Курс».

Повторить процедуры три раза, занося измеренные значения углового перемещения в горизонтальной плоскости в протокол поверки. Вычислить абсолютную погрешность измерений углового перемещения в горизонтальной плоскости по формуле в соответствии с разделом 11 настоящей методики. Завершить работу программного обеспечения, выключить планшет тележки. Снять БДИ с поворотной платформы стенда СОА-15.

Тележка ПТ-12-01 считается прошедшей поверку с положительным результатом, если абсолютная погрешность измерений углового перемещения в горизонтальной плоскости в диапазоне от ±360° находится в пределах ±0,03°.

Установить БДИ на наклонную платформу приспособления для средств измерения плоского угла ДКП.999.16.107.01.00 (далее - приспособление ДКП.999.16.107.01.00) с установленным инклинометром. Подключить тележку к БДИ с помощью кабеля ВООЗ. 198. Запустить программное обеспечение инклинометра и программное обеспечение планшета тележки. Привести наклонную платформу приспособления ДКП.999.16.107.01.00 в нулевое положение по горизонтали по горизонтали, контролируя с помощью инклинометра или уровня брускового.

Наблюдать значения угла наклона в продольной плоскости, измеряемого тележкой, в строке «Тангаж» в окне настройки и поверки БДИ; эталонное значение угла наклона в продольной плоскости наблюдать в программном обеспечении инклинометра.

Наклонять платформу вручную в диапазоне ±5°. Фиксируя платформу в трёх произвольных точках, измерять значения угла наклона в данных точках и контролировать измерения инклинометром.

Заносить в протокол поверки, значения угла из окна «Тангаж», измеренные в фиксированных точках, и значения, измеренные при помощи инклинометра.

Вычислить погрешность измерений угла наклона в продольной рельсовой колее плоскости в соответствии с разделом 11 настоящей методики.

Тележка ПТ-12-01 считается прошедшей поверку с положительным результатом, если абсолютная погрешность измерений угла в вертикальной продольной плоскости в диапазоне от минус 5° до плюс 5° находится в пределах ±0,03°.

Завершить работу' программного обеспечения, выключить планшет тележки.

Отсоединить кабель ВО-03.198, снять БДИ с наклонной платформы приспособления ДКП.999.16.107.01.00 и смонтировать на раму тележки.

Восстановить пломбировку Тележки ПТ-12-01.

Проверка допускаемой абсолютной погрешности измерений ширины рельсовой колеи (шаблона), далее по тексту - ширина колеи, в диапазоне от 1505 до 1560 мм проводится с помощью стенда СИ-1М. Воспроизвести на стенде СИ-1М ширину колеи 1520 мм и нулевой уровень. Значение шаблона контролировать с помощью штангенциркуля, значение уровня с помощью линейки поверочной и инклинометра или уровня брускового.

ВНИМАНИЕ! ПРИ НУЛЕВОМ ЗНАЧЕНИИ УРОВНЯ ПОВЕРХНОСТИ КАТАНИЯ ПРАВОГО И ЛЕВОГО ХОДОВЫХ РЕЛЬСОВ ДОЛЖНЫ БЫТЬ РАСПОЛОЖЕНЫ ГОРИЗОНТАЛЬНО, В ОДНОЙ ПЛОСКОСТИ!

Поместить тележку на стенд СИ-1М. Включить планшет из состава тележки в процессе проезда, запустить ПО. С помощью кнопок управления добиться установки на стенде значения ширины колеи 1505 мм, контролируя показания текущих значений в программном обеспечении тележки. Занести установленные показания шаблона в протокол поверки. Затем измерить значение шаблона с помощью штангенциркуля и занести в протокол поверки. Повторить измерения для фиксированных точек диапазона шаблона: 1505, 1520, 1540, 1550, 1560, 1550, 1540, 1520, 1505, устанавливая на стенде СИ-1М соответствующие значения ширины колеи. Произвести не менее трех измерений ширины колеи в каждой из фиксированных точек диапазона измерений, контролируя показания в программном обеспечении тележки и занося в протокол поверки. Снять тележку со стенда. Вычислить абсолютную погрешность измерений в соответствии с разделом 11 настоящей методики.

Тележка ПТ-12-01 считаются прошедшей поверку с положительным результатом, если абсолютная погрешность измерений ширины рельсовой колеи (шаблона) в диапазоне от 1520 до 1560 мм находится в пределах ±1,0 мм.

Поместить тележку на стенд СИ-1М. Воспроизвести на стенде СИ-1М ширину колеи 1520 мм и нулевой уровень. Значение шаблона проконтролировать с помощью штангенциркуля. С помощью кнопок управления добиться установки на стенде СИ-1М значения уровня 160 мм, контролируя показания текущих значений в программном обеспечении. Занести установленные показания уровня в протокол поверки. Затем измерить значение уровня с помощью эталона - инклинометра, рассчитать его значение в мм по формуле (1) и занести в протокол поверки:

h = sin(a • —) • 1600                  (1)

^k 18(г                                      ^{v 7}

где h - значение уровня;

а - значение угла, полученное с помощью инклинометра.

Повторить измерения для фиксированных точек диапазона: 160, 120, 80, 40, 0, - 40, - 80, - 120, - 160, устанавливая угол с помощью кнопок управления стендом и контролируя установленное значение угла с помощью инклинометра. Произвести не менее трех измерений уровня в каждой из фиксированных точек диапазона, занося измеренные значения уровня в протокол поверки. Вычислить абсолютную погрешность измерений в соответствии с разделом 11 настоящей методики.

Тележка считается прошедшей поверку с положительным результатом, если абсолютная погрешность измерений взаимного положения обеих рельсовых нитей по высоте (уровня) в диапазоне от -160 до +160 мм находится в пределах ±1,0 мм.

Установить тележку на стенд СИ-1М. Выставить стенд СИ-1М по горизонтали. Горизонтальное положение стенда контролировать с помощью инклинометра или уровня брускового. Установить значение 0° для угла поворота боковины. Значение угла поворота боковины наблюдать в программном обеспечении тележки в окне «Угол поворота боковины». Под колесо подвижной боковины последовательно подкладывать концевые меры или набор мер номиналом 10, 20, 35 мм. Занести в таблицу протокола поверки расчетные значения угла поворота боковины, соответствующие концевым мерам 10, 20, 35 мм, вычисленные о формуле:

а - sirT¹                 (2)

где а - угол поворота боковины;

А - номинальное значение концевой меры или набора мер;

L - конструктивное значение между осями колес подвижной боковины, равное 600 мм.

Значение угла поворота боковины фиксировать в программном обеспечении тележки в окне «Угол поворота боковины». Повторить измерения три раза для каждого колеса подвижной боковины, занося измеренные значения угла поворота боковины в протокол поверки. Вычислить абсолютную погрешность измерений угла поворота боковины по формуле в соответствии с разделом 11 настоящей методики.

Тележка считается прошедшей поверку с положительным результатом, если абсолютная погрешность измерений угла поворота боковины в диапазоне от минус 3° до плюс 3° находится в пределах ±0,03°.

Определить по серии из пяти измерений среднее арифметическое значение (/, которое принимается в качестве оценки действительного значения измеряемого параметра:

и = -YiUi

п

где n = 5 - количество измерений;

Ui - значение измеряемого параметра при i-м измерении.

Определить абсолютную погрешность измерений ширины колеи       и

приведенную погрешность измерений уровня Д_г по формулам:

^=U-U_d;         (4)

где Ug - действительное значение измеряемого параметра.

Результаты поверки тележек ПТ-12-01 считаются положительными, если значения абсолютных погрешностей измерения не выходят за пределы, указанные в таблице 4: Таблица-4. Метрологические характеристики Тележек путеизмерительных ПТ-12-01

При положительных результатах поверки оформляется запись в ФГИС «АРШИН» и, по заявлению заказчика, выдается свидетельство о поверке на бумажном носителе (бланке) согласно Приказу Министерства промышленности и торговли Российской Федерации от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

При отрицательных результатах поверки оформляется извещение о непригодности в виде записи в ФГИС «АРШИН» и, по заявлению заказчика, выдается извещение о непригодности на бумажном носителе (бланке) согласно Приказу Министерства промышленности и торговли Российской Федерации от 31.07.2020 № 2510 «Об утверждении порядка проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке».

Знак поверки в виде голографической наклейки и/или в виде оттиска клейма поверителя проводившего поверку тележек, наносятся на свидетельство о поверке.

Зам. начальника отдела 203 Испытательного центра ФГУП «ВНИИМС»

Инженер отдела 203 Испытательного центра

ФГУП «ВНИИМС»

Приложение А (Обязательное)

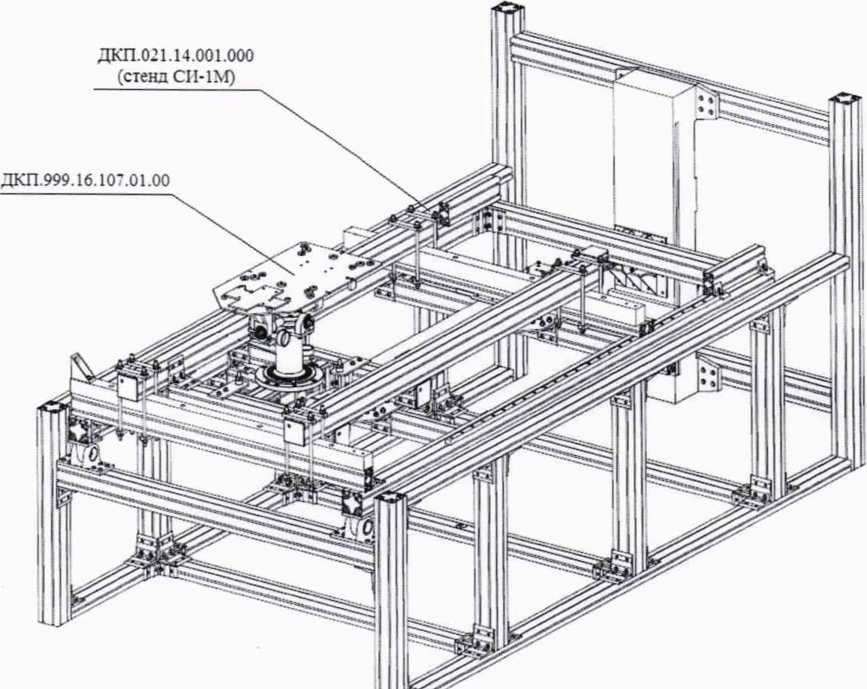

Схематическое изображение устройства для калибровки путеизмерительных устройств (стенд СИ-1М) ДКП.021.14.001.000СИ-1 и приспособления для средств измерения плоского угла ДКП.999.16.107.01.00.
