Методика поверки «Система обеспечения единства измерений Республики Беларусь. БЛОКИ ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ СЕРИИ БДКГ-2ххМ» (МРБ МП.2569-2021)

СОГЛАСОВАНО

аАТОМТЕХ»

.А. Кожемякин

2021

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

БЛОКИ ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ СЕРИИ БДКГ-2ххМ

Методика поверки

МРБ MII.2569-2021

(Взамен МРБ МП.2569-2016)

РАЗРАБОТЧИК

Заместитель начальника сектора

радиометрии и спектрометрии УП «АТОМТЕХЖ

А.Н.Толкачёв

«/£ » 2021

• 1     Нормативные ссылки

• 2     Операции поверки

• 3     Средства поверки

• 4 Требования к квалификации поверителей........................................................

• 5     Требования безопасности

• 6     Условия поверки и подготовка к ней

• 7     Проведение поверки

  • 7.1  Внешний осмотр

  • 7.2 Опробование

  • 7.3 Определение метрологических характеристик

• 8     Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола поверки

Библиография

Настоящая методика поверки (далее - МП) распространяется на блоки детектирования гамма-излучения БДКГ-201М. БДКГ-203М. БДКГ-205М. БД К Г-211М. БДКТ-219М (далее - БД) и устанавливает методы и средства государственной поверки.

Настоящая МП разработана в соответствии с [1]. СТБ 8065, СТБ 8067. ГОСТ 8.087, ГОСТ 26874.

Первичной государственной поверке подлежат БД до реализации и после ремонта.

Последующей государственной поверке подлежат БД, находящиеся в эксплуатации, с учетом установленного интервала времени между государственными поверками.

Интервал времени между государственными поверками нс более 12 мое.

Последующая государственная поверка до истечения срока действия государственной поверки проводится в случаях, установленных [2].

Государствснная поверка БД должна осуществляться юридическими лицами, входящими в состав государствен ион ме трологической службы, или иными юридическими липами, уполномоченными на осуществление государственной поверки.

Государственная поверочная схема для средств измерений кермы в воздухе, мощности кермы в воздухе, амбиентного. направленного и индивидуального эквивалентов дозы, мощностей амбиентного, направленного и индивидуального эквивалентов дозы рентгеновского и гамма-излучений

Гост 8.087-2000 Государственная система обеспечения единства измерений. Установки дозиметрические рентгеновского и гамма-излучений эталонные. Методика поверки по мощности экспозиционной дозы и мощности кермы в воздухе

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 26874-86 Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров

ГОСТ IEC 61010-1 -2014 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования

Примечание -- При использовании настоящей МП целесообразно проверить действие ТИПА по каталогу, составленному по состоянию на 1 января текущего года информационным указателям, (изменены), то при использовании настоящей МП следует (измененными) ТИПА. Если ссылочные ТИПА отменены без замены, то положение ссылка на них, применяется в части, не затрагивающей эту ссылку.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

• 2.2   При получении отрицательных результатов при проведении той или иной операции поверка должна быть прекращена.

• 2.3   При последующей поверке БД в Российской Федерации на основании письменного заявления владельца допускается проведение поверки меньшего числа величин и (или) на меньшем числе поддиапазонов измерений с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки в соответствии с |3].



• 3.1 При проведении поверки должны применяться эталоны и вспомогательные

средства поверки, указанные в таблице 3.1.

Таблица 3.1

• 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускаются лица, подтвердившие компетентность выполнения данного .вида поверочных работ.



• 5.1    При проведении поверки необходимо соблюдать требования [4] и [5]. а также:

• - правила технической эксплуатации электроустановок потребителей по ТИП 181:

• - требования безопасности, установленные ГОСТ IEC 61010-1 для оборудования класса защиты III по ГОСТ 12.2.007.0:

-- требования инструкций по технике безопасности и но радиационной безопасности, действующие в организации:

• - требования безопасности, изложенные в эксплуатационной документации на применяемые средства поверки.

• 5.2   Процесс поверки должен быть отнесен к работе во вредных условиях труда.

• 6.1   При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха    от 15 °C до 25 °C:

• -  относительная влажность воздуха     от 30 % до 80 %:

• -  атмосферное давление                от 84.0 до 106.7 кПа:

• -  фон гамма-излучения                 не более 0.20 мкЗв/ч.

• 6.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучений.

• 6.3   Подготовка к поверке эталонов и вспомогательных средств поверки осуществляется в соответствии с эксплуатационной документацией на них.

• 6.4   При подготовке к поверке необходимо:

а)  внимательно ознакомиться с руководством по эксплуатации (далее - РЭ) и руководством оператора программы «SSRM» из комплекта поставки БД:

б)  выдержать БД в упаковке в нормальных условиях в течение не менее 2 ч:

в)  извлечь БД из упаковки и расположить на рабочем месте.

• 7.1.1   При внешнем осмотре должно быть установлено:

-- соответствие комплектности БД требованиям раздела 1 РЭ в объеме, необходимом для поверки:

• -  наличие свидетельства о предыдущей поверке (при последующей поверке):

• -  наличие четких маркировочных надписей на БД:

• -  целостность пломб на БД:

• -  отсутствие на БД загрязнений, механических повреждений, влияющих на работу.



• 7.2.1   При опробовании необходимо проверить:

- выполнение самоконтроля:

~ соответствие программного обеспечения (далее-- ПО).

• 7.2.2   Проверку выполнения самоконтроля основных узлов БД проводят в соответствии с разделом 3 РЭ.

• 7.2.3   Подтверждение соответствия ПО состоит из проверки зашиты от непреднамеренных и преднамеренных изменений встроенного ПО и проверки идентификационных данных прикладного ПО.

Подтверждением защиты от непреднамеренных и преднамеренных изменений встроенного ПО является целое! нос ть пломб на БД и отсутствие сообщений тестов самоконтроля об ошибках.

Для идентификации прикладного ПО необходимо:

а)  включить персональный компьютер (ПК) с установленным ПО «SSRM», открыть

в файловом менеджере папку «Program files\ATOMTEX\SSRM». содержащую пополняемый файл «SSRM......WPF.exe»;

б)  с помощью программы для расчета контрольной суммы (Total Commander. Double Commander и др.) подсчитать по методу MD5 контрольную сумму файла «SSRM_WPF.exe»;

в) для проверки номера версии ПО необходимо выбрать файл «SSRM_WPF.exe», в окне «.Свойства» выбрать вкладку «Подробно». В списке свойств значение «Версия файла» соответствует номеру версии ПО:

г)  сравнить полученные значения номера версии и контрольной суммы со значениями, приведенными в разделе «Свидетельство о приемке» РЭ.

Идентификационные данные прикладного ПО приведены в таблице 7.1. Таблица 7.1

• 7.3.1 Определение основной относительной погрешности характеристики преобразования и проверка диапазона энергии регистрируемого гамма-излучения

А’-'"'" ..

• 7.3.1 Л Определение основной относительной погрешности . характеристики преобразования и проверку диапазона энергий регистрируемого гамма-излучения проводят в следующейi последовательности:

у ^х_с,у г у                  ..у

Ч'$>- ' .... у'.' с

'Ч:. ■- ' '• ■■■■ 'ДХ

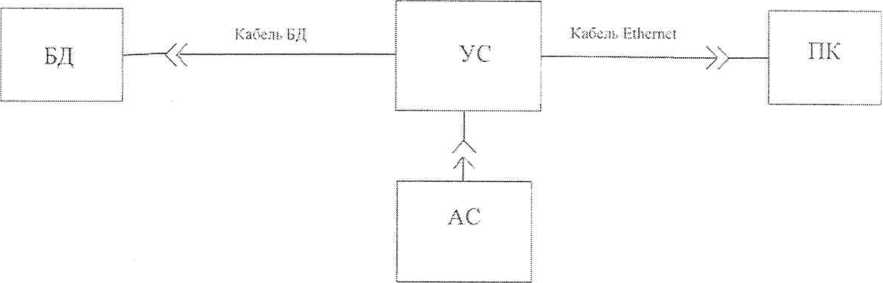

а) подготавливают БД к проверке. Собирают схему подключения в соответствии с рисунком 1 для БД.с интерфейсом RS-485 или RS-232 и в соответствии с рисунком 2 для БД с интерфейсом USB;

БД - блок детектирования гамма-излучения БДКГ-201М (БДКГ-203М. БДКГ-205М. БДКГ-21 LM. БДКГ-219М);

УС - устройство сопряжения ТИАЯ.468152.013;

АС - адаптер сетевой;

ПК -• персональный компьютер.

Рисунок 1

БД -- блок детектирования гамма-излучения БДКГ-201М (БДКГ-203М. БДКГ-205М. БДКГ-211М, БДКГ-219М):

ПК - персональный компьютер.

Рисунок 2

б)  включают ПК и запускают программу «SSRN-'Ь в соответствии с разделом 3 руководства оператора «SSRM>> (далее - РО). Проводят настройку и конфип рирование БД в административном режиме;

в)  выполняют стабилизацию БД и переводят БД в спектрометрический режим в соответствии с разделом 5 РО;

г)  устанавливают поочередно эталонные спектрометрические источники гамма-излучения типа ОСТИ-3 с радионуклидами, указанными г. таблице 7.2. перед боковой поверхностью БД и напротив кольцевой риски, обозначающей геометрический центр детектора Nal(Tl) (см. рисунок 3):

д) инициируют набор спектра для каждого источника гамма-излучения в соответствии

с разделом 5 РО:                                                            . у \ •.           Д. ,

е) считывают значение интегральной скорости счета импульсов от источника гамма-излучения по показаниям, индицируемым в основном поле, которое должно находиться в диапазоне от 250 до 10000 с’’. Если это требование не выполняется, то изменяют расстояние между источником и БД и повторяют операции по 7.3.1.1 (г - е);

Таблица 7,2

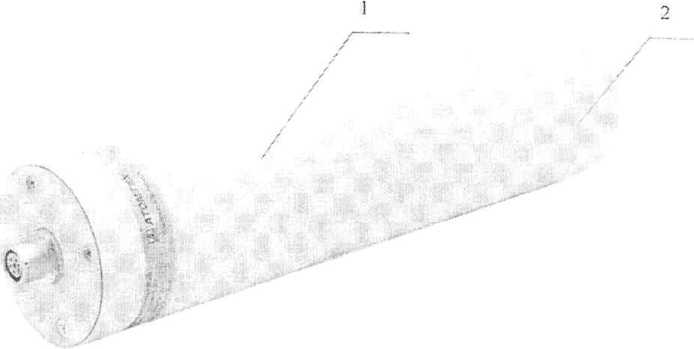

.1 - корпус БД: 2 - кольцевая риска (метка геометрического центра детектора Nal(Tl)).

Рисунок 3

ж) регистрируют спектр от источника гамма-излучения до достижения интегрального числа импульсов в пике полного поглощения (ГППГ) не менее 10000:

и) определяют положение центра ППП я. и соответствующее ему значение энергии гамма-излучения Е., кэВ. в соответствии с разделом 5 РО;

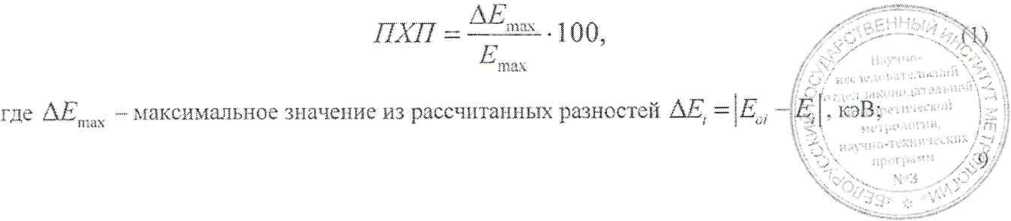

к)  определяют основную относительную погрешность характеристики преобразования (Т1ХГ1) БД. %. по формуле

- значение верхней границы диапазона энергий регистрируемого гамма-излучения, равное 3000 кэВ.

Результаты поверки считают удовлетворительными, если основная относительная погрешность характеристики преобразования не превышает ±1 %.

• 7.3.2 Определение относи тельного энергетического разрешения

• 7.3.2 J Определение относительного энергетического разрешения проводят в следующей п ос л едоватсл ьности:

а)  выполняют операции согласно 7.3.1.1 (а - в);

б) устанавливают и фиксируют вплотную к кольцевой риске на боковой поверхности корпуса БД эталонный источник гамма-излучения типа ОСГИ-3 с радионуклидом ¹³ Cs, при этом центр активной части источника должен совпадать с риской;

в)  инициируют набор спектра в соответствии с разделом 5 PC);

г)  регистрируют спектр от источника гамма-излучения до достижения интегрального числа импульсов в ППП с энергией 662 кэВ не менее 2-101 при этом входная статистическая загрузка должна быть нс более 2000 с’¹:

д)  определяют значение относительного энергетического разрешения 7?.  %.

в соответствии с разделом 5 PC).

Результаты поверки считают удовлетворительными, если относительное энергетическое разрешение не превышает:

• - 9.5 % - для блока детектирования БДКГ-201М;

• - 8,5 % - для блоков детектирования БДКГ-203М. БДКГ-205М. БДКГ-211М;

• -  9,0 % - для блока детектирования БДК.Г-219М.

• 7.3.3  Определение эффективности регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида ⁵³ Cs источника гамма-излучения типа ОСГИ-3

  • 7.3.3.1 Определение эффективности регистрации в ПГ1П для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs источника гамма-излучения типа ОСТИ-3 проводят в следующей последовательности:

а)  выполняют операции согласно 7.3.1.1 (а - в);

б) устанавливают и фиксируют вплотную к кольцевой риске на боковой поверхности корпуса БД эталонный источник гамма-излучения тина ОСГИ-3 с радионуклидом ¹³'Cs. при этом центр активной части источника должен совпадать с кольцевой риской;

в)  задают время набора спектра 200 с в соответствии с разделом 5 РО:

г)  регистрируют спектр от источника гамма-излучения с радионуклидом ^b Cs. По истечении заданного времени набор спектра будет автоматически остановлен;

д)  определяют положение центра ППП и. значение энергии гамма-излучения £. кэВ. и значение относительного энергетического разрешения R , %. в соответствии с разделом 5 РО:

е)  определяют левую Е.. кэВ. и правую Е_п. кэВ. границы ППП по формулам

Е_:! = £-0,015£-А,                              (2)

£,_;. ~ £-г 0,015£ • £:

ж) устанавливают подвижные маркеры в позиции, примерно значениям энергии £₇ и Е_г,\

и)  считывают с экрана ПК интегральную скорость счета импульсов Л^г. с"\ в выделенном энергети чес ком окн с:

к)  удаляют источник гамма-излучения с корпуса БД и измеряют фоновый спектр в течение 200 с. после чего выполняют операцию 7.3.3.1 (ж), считывают с экрана ПК интегральную скорость счета фоновых импульсов N._b. с*^!, в выделенном энергетическом окне:

л)  определяют эффективность регистрации £ в ПГ1Г1. %, по формуле

0,693-7

где А,-, --значение активности эталонного источника гамма-излучения с радионуклидом ^b7Cs на дату его поверки (из свидетельства о поверке), Бк;

- квантовый выход фотонов с энергией 662 кэВ радионуклида ¹³⁷Cs. равный 0.851 фотон/распад:

^{ ......время, прошедшее между датой поверки источника гамма-излучения типа ОСТИ-3

и датой измерения, су г;

Г_1/2 - период полураспада радионуклида ^B/Cs₃ равный 10976 сут.

Результаты поверки считают удовлетворительными, если эффективность регистрации в ППП для энергии гамма-излучения 662 кэВ радионуклида ⁱ³⁷Cs источника типа ОСГИ-3:

1) для БД с датой выпуска после 23.12.2020, не менее:

2) для БД с датой выпуска до 23.12.2020:

• - для блока детектирования БДКГ-201М:

......для блока детектирования БДКГ-203М:

• - для блока детектирования БДКГ-205М: -для блока детектирования БД К Г-211М.

• 7.3.4 Определение основной относительной погрешности при измерении мощное i и амбиептпого эквивалента дозы гамма-излучения

  • 7.3.4.1 Определение основной относительной погрешности при измерении мощности амбиентного эквивалента дозы гамма-излучения (далее - мощность дозы) проводят на эталонной дозиметрической установке гамма-излучения с набором источников ¹³ Cs в контрольных точках в соответствии с таблицей 7.4 для БДКГ-201М, таблицей 7.5 для БДКТ-203М. таблицей 7.6 для БДКГ-205М. таблицей 7.7 для БДКГ-2ПМ, таблицей 7.8 для БДКГ-219М в следующей последовательности:

а)  включают БД по 7.3.1.I (а, б) и проводят стабилизацию в соответствии с разделом 5 РО:

б)  устанавливаю г БД на дозиметрическую установку таким образом, чтобы центральная, ось пучка излучения проходила через кольцевую риску на боковой поверхности корпуса БД и перпендикулярно боковой поверхности корпуса БД:

в) устанавливают БД в /-ю контрольную точку на расстоянии г,, мук от центра источника до боковой поверхности корпуса БД. при этом /; = г₍₎. -/ мм,

где д, - расстояние, мм, соответствующее действительному значению мощности дозы гамма-излучения 7/Д10) в /-и контрольной точке (из свидетельства о поверке):

/-• расстояние, мм, от боковой поверхности корпуса БД до эффективного центра детектора для источника ^b/Cs, приведенное в таблице 7.3:

Таблица 7.3

г) проводят измерение фона 77„-.(10)в ?-й кон трольной точке в соответствии с разделом 5 РО со статистической погрешностью не более 5 %;

д) подвергают БД воздействию гамма-излучения с мощностью дозы 7/010) и измеряют мощность дозы 77 (10) в z-й контрольной точке:

е)  определяют среднее арифметическое измеренных значений 77) (10) и принимают его

за результат измерения мощности дозы гамма-излучения в /-и контрольной точке;

Таблица 7.4

Примечание - В контрольных точках 4 - 6 значением ([юна можно пренебречь.

Таблица 7.5

Примечание - В контрольных точках. 4. 5 значением фона можно пренебречь.

Таблица 7.6

Примечание - В контрольных точках 4, 5 значением фона можно пренебречь.

Таблица 7.7

Примечание - В контрольных' точках 4. 5 значением фона можно пренебречь.

Таблица 7.8

Примечание - В контрольной точке 4 значением фона можно пренебречь.

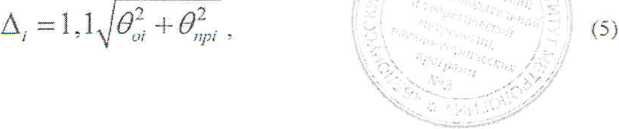

и) вычисляют в z-й контрольной точке доверительные i папины основной относительной погрешности А, (без учета знака). %. при. доверительной вероятности 0.95 по формуле

где 0^ - относительная погрешность эталонной дозиметрической установки в /-й кош рольной гонке, (из свидетельства о поверке). %;

^-относительная погрешность измерения мощности дозы гамма-изл\ нения в /-й контрольной точке. %, вычисляемая по формуле

Я, (10)-//-/7^(10)

Н*(10)

Результаты поверки считают удовлетворительными, если ни одно из рассчитанных по формуле (5) значений А,- не превышает ±20 %.

• 8.1   Результаты поверки заносят в протокол, форма которого приведена в приложении Л.

• 8.2   Если, по результатам поверки БД признан пригодным к применению, то результаты поверки оформляют:

а)  до реализации:

• - записью в разделе ^Свидетельство о приемке» РЭ даты проведения поверки, заверенной подписью государственного поверителя и оттиском доверительного клейма:

• -  нанесением клейма-наклейки государственного поверителя па торцевую поверхность корпуса БД;

б)  при эксплуатации и после ремонта - нанесением клейма-наклейки государезвенного поверителя па торцевую поверхность корпуса БД и выдачей свидетельства о государственной поверке по форме, установленной [2].

• 8.3   Если по результатам поверки установлено несоответствие БД обязательным метрологическим требованиям, выдается заключение о непригодности по форме, установлен ной [2]; свидетельство о предыдущей государственной поверке, срок действия которого нс истек, прекращает свое действие: клеймо-наклейка подлежит уничтожению.

нал ме но&анис орган i нации, проводя щей поверку

Протокол №_________

наименование и тип средства измерений

найме! ю ван не ор га н нза ш f и

ИЗГОТОВИТЕЛЬ

УП «АТОМТЕХ»

ДАТА ПРОВЕДЕНИЯ ПОВЕРКИ

год, месяц, число

ПОВЕРКА ПРОВОДИТСЯ ПО

документ, по которому проводится поверка

Условия поверки:

температура окружающего воздуха

• - относительная влажность воздуха атмосферное давление

• - фон гамма-излучения

Средства поверки:

Результаты поверки:

АЛ Внешний осмотр

соответсгвует/не соответству ет

Таблица А.2.1

А.З Определение метрологических характеристик

А.3.1 Определение основной относительной погрешности характеристики преобразования и проверка диапазона энергий регистрируемого гамма-излучения

Таблица А.3.1

А.3.2 Определение относительного энергетического разрешения

Таблица А.3.2

.А.3.3 Определение эффективности регистрации в пике полного поглощения с энергией гамма-излучения 662 кэВ радионуклида ^l3/Cs

• 2 Эффективность регист рации в ППП С. %. для БД с датой выпуска до 23.12.2020:

• -  (0,33 ± 0.07)

  • - для блока детектирования БДКГ-201М ~ для блока детектирования БДКГ-203М

  для блока детектирования БДКГ-20 5 М

  • - для блока детектирования БДКГ-211М

• -  (0.85 ±0.1)

• -  (2.60 ± 0.52)

• -  (5,50 ± 1,10)

А.3.4 Определение основной относительной погрешности при измерении мощности до з ы гам м а-изл учен и я

Таблица А.3.4

Таблица А.3.5

Таблица А.3.6

Таблица А.3.7

Таблица /1.3.8

ЗАК Л104 ЕНИЕ................................................................

Свидетельство (заключение о непригодности) №

Поверку провел

расшифровка подлис и

год. месяц, число

[ 1 ] Правила осуществления метрологической оттенки для утверждения типа средств измерений и стандартных образцов.

Утверждены Постановлением Государственного комитета по стандартизации Республики Беларусь от 20 апреля 2021 г. № 38

|'2] Правила осуществления метрологической оценки в виде работ по государственной поверке средств измерений.

Утверждены Постановлением Государственного комитета по стандартизации Республики Беларусь от 24 апреля 2021 г. № 40

[31 Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке.

Утвержден приказом Минпромторга России от 31 июля 2020 г. № 2510

• [4]   Санитарные нормы и правила «Требования к обеспечению радиационной безопасности, персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения». Утверждены постановлением Министерства здравоохранения Республики Беларусь от 31 декабря 2013 г. № 137

• [5]   Санитарные нормы и правила. «Требования к радиационной безопасности». Утверждены пост ановлением Минисгерс гва здравоохранения Республики Беларусь от 28 декабря 2012 г. Кя 213
