Государственная система обеспечения единства измерений

Зонды периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ

Методика поверки

РМБТ.466961.002 МП г. Москва

2021 г.

Изм

Лист

№ докум.

Подп.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком КМУТ

Лист

СОДЕРЖАНИЕ

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. Подп. и дата

1. Общие положения

Настоящая методика поверки (далее - МП) устанавливает методы и средства первичной, периодической поверки зондов периферийного узла Системы контроля, мониторинга и управления трафиком КМУТ (далее - зонды КМУТ).

Поверку зондов КМУТ осуществляют один раз в два года метрологические службы, аккредитованные на данные виды работ.

2. Перечень операций поверки

1.1 При первичной и периодической поверках должны выполняться операции.

Инв.№ подл. | Подп. и дата Взам. инв.№ I Инв.№дубл. I Подо, и дата

указанные в таблице 1. Таблица 1

Наименование операции

Номер мето; пове

зункта ХИКИ рки

Проведение операций при поверке

первичной

периодической

первичной

периодической

1. Подготовка к проведению поверки

7.1

8.1

да

да

2. Проверка программного обеспечения

7.2

-

да

нет

3. Определение абсолютной погрешности формирования/измерений       количества

информации (объема данных)

7.3.1

8.2.1

да

да

4. Определение абсолютной погрешности формирования/измерений     длительности

сеанса передачи данных

7.3.2

8.2.2

да

да

5. Определение абсолютной погрешности измерения   средней   двусторонней   и

односторонней задержки передачи пакетов данных

7.3.3

-

да

нет

6. Определение абсолютной погрешности измерения вариации двусторонней и односторонней задержки передачи пакетов данных

7.3.3

-

да

нет

7. Определение абсолютной погрешности измерения коэффициента потерь пакетов данных

7.3.4

-

да

нет

8. Определение            относительной

погрешности    измерения    пропускной

способности канала передачи данных

7.3.5

-

да

нет

9. Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1

7.3.6

-

да

нет

10. Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2

7.3.7

-

да

нет

11. Подтверждение соответствия средства измерений метрологическим требованиям

7.4

8.3

да

да

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

3

12. Оформление результатов поверки

9

да

да

3. Требования к условиям проведения поверки

При проведении поверки должны соблюдаться условия, при которых следующие

влияющие факторы находятся в допустимых при поверке диапазонах: Температура окружающего воздуха, °C

Относительная влажность воздуха при 25 °C, %

Атмосферное давление, кПа

(мм рт.ст.)

от +10 до +35 до 80

от 84 до 106,7 (от 630 до 800)

4. Требования к специалистам, осуществляющим поверку7

К проведению поверки допускаются лица, аттестованные в качестве поверителей радиоэлектронных средств, имеющие опыт работы и изучившие эксплуатационную документацию на зонды КМУТ и средства поверки.

5. Метрологические и технические требования к средствам поверки

5.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

5.2 Средства поверки должны быть исправны и иметь действующий документ о поверке (знак поверки).

Таблица 2

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; основные метрологические и характеристики средства поверки

7.3.1, 7.3.2,

7.3.3, 7.3.4,

7.3.5, 8.2.1,

8.2.2

Комплекс измерительный ВЕКТОГ-ИКИ-2016 (номер в госреестре 65643-16)    рабочий    эталон    по    ГОСТ    8.873-2014:    диапазон

формирования/измерения количества информации (объема данных) от 1 до 1012 байт; допускаемая абсолютная погрешность формирования и/или измерений объема данных/количества информации 0 байт; диапазон измерений длительности сеансов связи от 1 до 86400 с; пределы допускаемой абсолютной погрешности измерений длительности сеансов связи ±0,1 с

  • 7.3.1, 7.3.2,

7.3.3, 7.3.4,

7.3.5, 7.3.6,

  • 73.7.8.2.1,

8.2.2

Модуль приемовычислительный серии ВЕКТОР-СС (номер в госреестре 73180-18): нестабильность временного положения сигнала 1 Гц ШВ относительно ШВ UTC (SU) при синхронизации по радиосигналам ГНСС ГЛОНАСС/GPS в течение не менее 2-х часов не более 0,25 мкс

73.3

Осциллограф цифровой TDS3052C (номер в госреестре № 41693-09): пределы допускаемой абсолютной погрешности измерения временных интервалов не менее 1 мс ± 20-10’6-Тизм, где Тизм - измеряемый временной интервал, с

7.3.4, 7.3.5,

7.3.6, 7.3.7

Частотомер электронно-счётный вычислительный 43-64, два экземпляра (номер в госреестре № 09135-83) рабочий эталон 4 разряда по Приказу Госстандарта № 1621 от 31.07.2018 г: относительная погрешность измерения    частоты   5t=±(50+l/(fiH3M-tc4)),    где   50-относительная

погрешность по частоте внутреннего генератора или внешнего источника, Гизм -измеряемая частота, Гц, Юч - время счета, с

7.3.6, 7.3.7

Стандарт частоты и времени рубидиевый 41-1020 (номер в госреестре № 60520-15) рабочий эталон 3 разряда по Приказу Госстандарта № 1621 от 31.07.2018 г.: номинальное значение частоты выходного сигналы 1 Гц;

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

4

Инв.№ подл. | Подл, и дата | Взам. инв.№ I Инв.№дубл. I Подл, и дата

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; основные метрологические и характеристики средства поверки

пределы допускаемой относительной погрешности по частоте выходного сигнала ±8-10'10; пределы допускаемой погрешности измерения разности шкал времени встроенным ИВИ ±50 нс

Вспомогательные средства поверки

73.1,7.3.2,

7.3.3. 7.3.4,

7.3.5, 7.3.6,

7.3.7, 8.2.1,

8.2.2

Комплекс измерительный ВЕКТОР-2019 (номер в госреестре 79185-20): Пределы допускаемого смещения внутренней шкалы времени относительно национальной шкалы времени Российской Федерации UTC (SU) в режиме Stratum 1 в течение не менее 2 часов ±0,25 мкс; диапазон формирования/измерения количества информации (объема данных) от 1 до 1012 байт; допускаемая абсолютная погрешность формирования и/или измерений объема данных/количества информации 1 байт; диапазон формирования длительности сеанса передачи данных от 1,0 до 86400 с; диапазон измерений длительности сеанса передачи данных от 0,1 до 86400 с;      пределы      допускаемой      абсолютной      погрешности

формирования/измерений длительности сеансов передачи данных ±0,05 с; диапазон измерения средней задержки передачи пакетов данных от 0 до 1,5 с; пределы допускаемой абсолютной погрешности измерения средней задержки передачи пакетов данных ±50 нс; диапазон измерения вариации задержки передачи пакетов данных от 0 до 0,1 с; пределы допускаемой абсолютной погрешности измерения вариации задержки передачи пакетов данных ±50 нс; диапазон измерения коэффициента потерь пакетов данных за период измерений от 0 до 1; максимальная допускаемая относительная погрешность измерений коэффициента потерь пакетов данных 1,5-10'3 %; диапазон измерения пропускной способности канала передачи данных от 512 до 41011 бит/с; пределы допускаемой относительной погрешности измерения пропускной способности канала передачи данных ±0,5 %

7.3.6, 7.3.7

Устройство синхронизации частоты и времени Метроном 300 (номер в госреестре № 74018-19): амплитуда выходного сигнала 1PPS не менее 2,0 В; пределы допускаемой относительной погрешности по частоте выходного сигнала ±7-10’11

  • 5.3 Применяемые для поверки зондов КМУТ средства измерений (СИ) должны обеспечивать прослеживаемость поверяемого СИ к государственным первичным эталонам единиц величин: времени, частоты и национальной шкалы времени РФ. единиц измерения объемов цифровой информации.

  • 5.4 Допускается применение других средств поверки, удовлетворяющих требованиям настоящей методики поверки и обеспечивающих передачу поверяемым средствам измерений единиц величин в соответствии с государственными и (или) локальными поверочными схемами.

6. Требования но обеспечению безопасности проведения поверки

  • 6.1 При проведении поверки все средства измерений должны быть заземлены.

  • 6.2 При включенном питании запрещается монтаж и демонтаж оборудования, подключение и отключение соединительных кабелей.

Изм

Лист

№ докум.

Поди.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком КМУТ

Лист

Инв.№ подл. | Подп. и дата Взам. инв.№ I Инв.№дубл. I Подо, и дата

  • 7. Первичная поверка

7.1 Подготовка к проведению поверки

  • 7.1.1  Внешний осмотр.

При внешнем осмотре проверить соответствие зонда КМУТ следующим требованиям:

  • - соответствие комплектности зонда КМУТ формуляру РМБТ.466961.002 ФО;

  • - сохранность пломб;

  • - отсутствие внешних повреждений корпуса и ослабления элементов конструкции;

  • - сохранность органов управления;

  • - обеспеченность конструкции ограничением доступа к определенным частям средства измерений в целях предотвращения несанкционированной настройки и вмешательства

  • 7.1.2 Опробование.

Опробование работоспособности зонда КМУТ провести путем проверки обеспечения подключения по консольному порту для первичной настройки зонда КМУТ.

Для подключения использовать порт RS-232 настроенный следующим образом: скорость 115200 бит/сек, биты данных - 8, четность - не используется, столовый бит- 1. Аппаратный контроль ошибок должен быть выключен.

После подключения к консоли нажать клавишу «Enter» на клавиатуре компьютера, для отображения на дисплее компьютера, используемого для подключения к консольному порту, приглашения для входа в систему:

  • - Welcome to KMUT;

  • - Probe login:

В ответ на это приглашение необходимо ввести логин в систему. По умолчанию -«root».

В ответ будет выведено требование ввести пароль - Password.

Значение по умолчанию: «0000».

В качестве подтверждения верного ввода логина и пароля системой выводится приглашение - [root@probe~]#

После подключения и получения приглашения зонд КМУТ готов к вводу команд управления.

Зонд КМУТ считают выдержавшим проверку, если на дисплее компьютера, используемого для подключения к консольному порту, выведено приглашение -[root@probe~J# для входа в систему.

  • 7.1.3 В соответствии с РМБТ.466961.002 РЭ назначить зонду КМУТ 1Р адрес для взаимодействия с ВЕКТОР-ИКИ-2016 и СФЭО.

  • 7.1.4 Настройка модуля поверки зонда КМУТ.

Выполнить настройку модуля метрологической поверки зонда КМУТ путем редактирования файла /etc/kut2_config

Параметры настроек модуля метрологической поверки начинаются с префикса -ftp_proxy_.

ftp_proxy_dst_ip= 192.168.1.2

ftp_proxy_dst_port=8021

ftp_proxy_dst_dataport=20000

ftp_proxy_dst_ip - необходимо указать ip адрес абонентского устройства, на которое будет происходить трансляция получаемых файлов эталонных объемов от абонентского устройства.

ftp_proxy_dst_port - необходимо указать tcp порт ftp сессии, которую необходимо транслировать.

ftp_proxy_dst_dataport - необходимо указать tcp порт ftp сессии, на который будет происходить трансляция сессии передачи данных.

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

6

После сохранения файла настроек необходимо либо перезагрузить зонд КМУТ, либо выполнить команду:

/etc/init.d/kmut2-ftp-proxy restart

  • 7.1.5 Настройка синхронизации шкалы времени

При испытаниях зондов КМУТ с последним символом А в обозначении модификации, с помощью встроенного ПО, настроить синхронизацию шкалы времени зондов КМУТ в режиме Stratum 1, при непосредственном подключении зондов КМУТ к источнику сигналов ГНСС ГЛОНАСС (вспомогательное устройство - комплекс измерительный ВЕКТОР-2019, имеющий в своем составе модуль приемовычислительный ВЕКТОР-СС).

При испытаниях зондов КМУТ с последним символом Б в обозначении модификации, с помощью встроенного ПО, настроить синхронизацию шкалы времени зондов КМУТ в режиме Stratum 2, при подключении к источнику сигналов ГНСС ГЛОНАСС по сети пакетной передачи данных (вспомогательное устройство - комплекс измерительный ВЕКТОР-2019, имеющий в своем составе модуль приемовычислительный ВЕКТОР-СС).

7.2 Проверка программного обеспечения

  • 7.2.1 При подтверждении соответствия программного обеспечения (далее - ПО) руководствоваться МИ 3286-2010, Р50.2.077-2011 с учетом МИ 2955-2010 и произвести проверку следующих заявленных данных ПО: идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма), алгоритм вычисления цифрового идентификатора ПО.

  • 7.2.2 Проверка соответствия идентификационных данных ПО.

Проверку проводить с помощью интерфейса командной строки в соответствии с РЭ.

  • 7.2.3 Результаты проверки считать положительными, если наименование ПО, идентификационное наименование ПО, номер версии ПО, цифровой идентификатор ПО (контрольная сумма) и результат вычисления контрольной суммы ПО соответствуют указанным в эксплуатационной документации.

    Инв.№ подл. | Поди, и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

    ко.

    7.3 Определение метрологических характеристик

    7.3.1  Определение абсолютной погрешности •личества информации (объема данных)

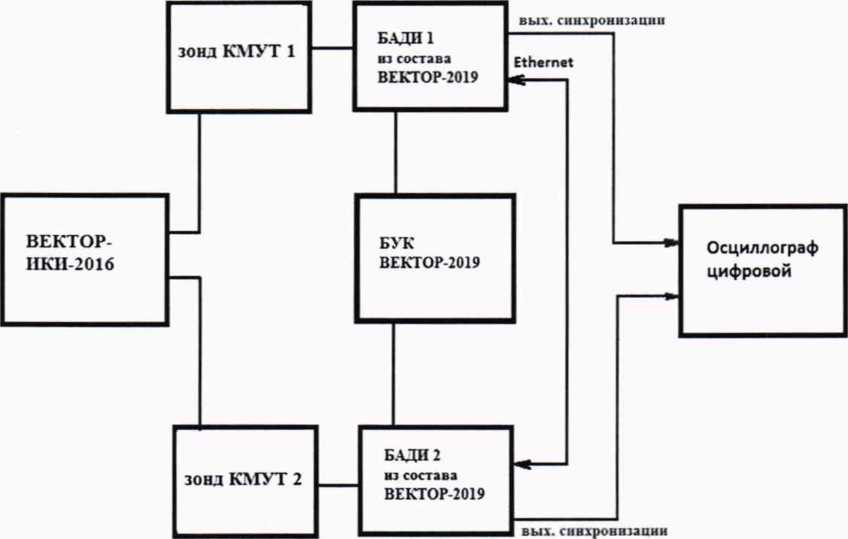

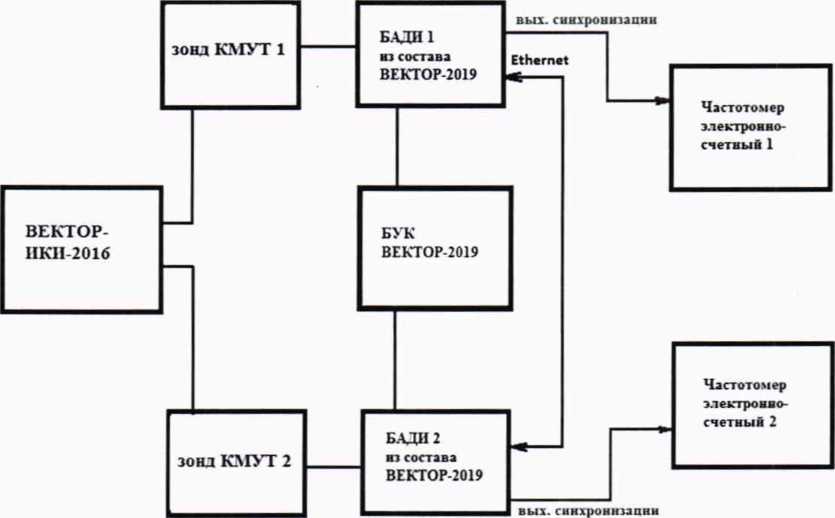

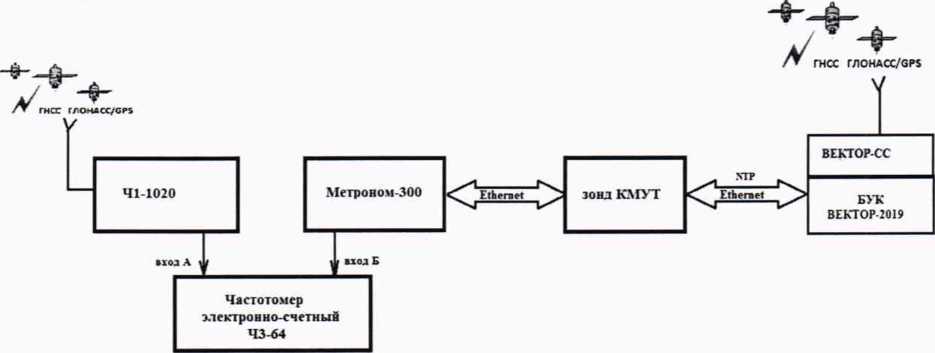

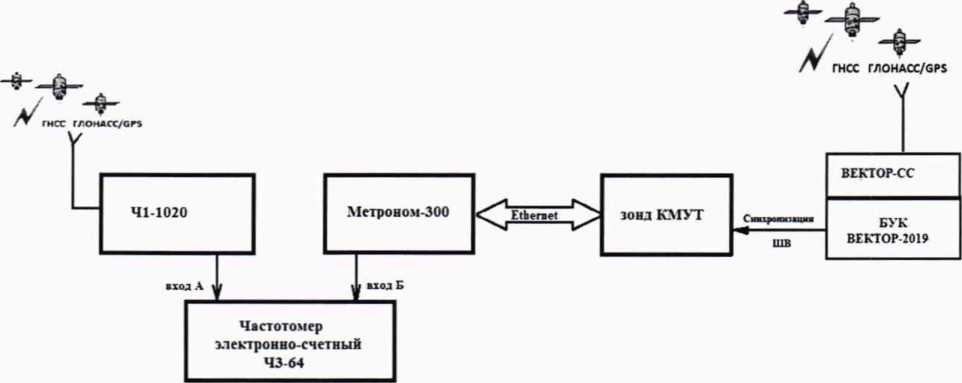

    • 7.3.1.1 Собрать схему поверки в соответствии с рисунком

    формированпя/пзмерений

    Схема поверки для зондов КМУТ с последним символом А в обозначении модификации

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    7

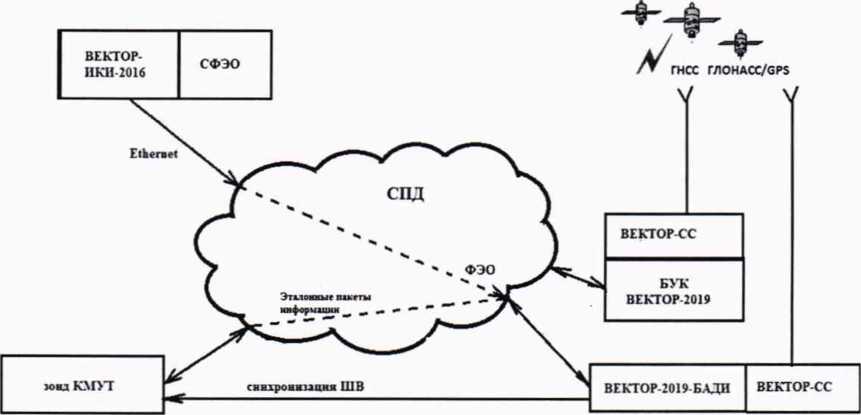

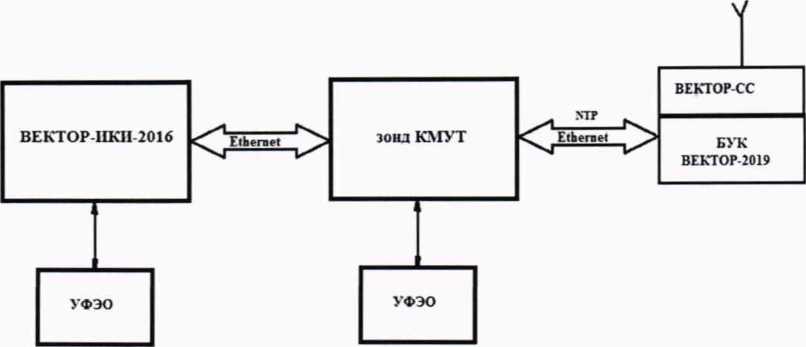

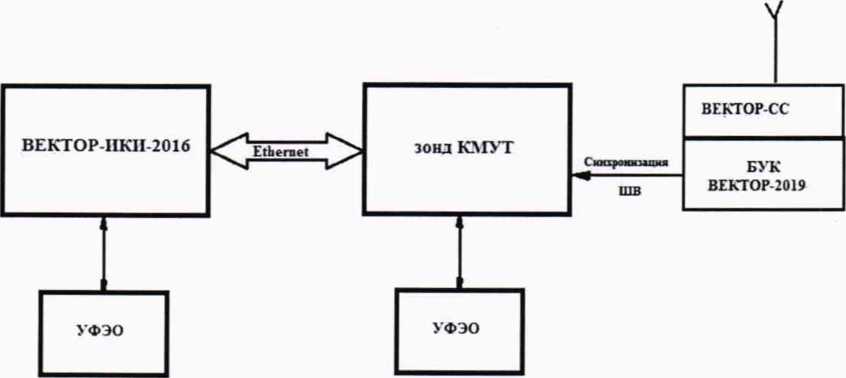

Схема поверки для зондов КМУТ с последним символом Б в обозначении модификации

УФЭО - устройство хранения файлов эталонных объемов

Рисунок 1

  • 7.3.1.2 Синхронизировать системную шкалу времени комплекса измерительного ВЕКТОР-ИКИ-2016 относительно национальной шкалы времени UTC(SU).

В соответствии с руководствами по эксплуатации (далее - РЭ) выполнить запуск ПО ВЕКТОР-ИКИ-2016.

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Рабочее окно ПО ВЕКТОР-ИКИ-2016 показано на рисунке 2.

Параметры тестов

Режим работы

Технология связи

Ethernet

Матрица эталонов

ГЛОНАСС/GPS

Бремя ^слеи^о

Рисунок 2

Произвести настройку режима передачи файлов эталонных объемов. Для передачи файлов эталонных объемов на зонд КМУТ в меню «Режим работы» выбрать режим «Отправка файлов на сервер» (рисунок 3).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

8

Отправка файлов на сервер

Рисунок 3

Произвести настройку расположения файлов эталонных объемов ВЕКТОР-ИКИ-2016:

  • -  нажать кнопку «Настройки»;

  • -  в появившемся окне нажать кнопку «Хранилище»;

произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для доступа к отправляемым файлам эталонных объемов путём нажатия кнопки «Выбор расположения» в

разделе «Расположение отправляемых эталонных файлов» (рисунок 4)

© Настройки

Р.Н ГК)Ao мне                         ф4.<ло«

RX-WtlGHTS

Тсммое »рема

Серое? эталонным Фаллов

Проюаол ислыгамйй

Пргл»н»т’- нл 1ичь*е гюблд... . дес тл перед н^ча ас ч   • i

Всетдэ удд*«т»            фаА%. пегед        ’вето»

в*** |де

Рклоюжение отпршмеыь» >тмоммы> феАлое

TX-WHGHTS

Инв.№ подл. I Подп. и дата I Взам. инв.№I Инв.№ дубл. I Подп. и дата

Рисунок 4

Произвести настройку расположения файла протокола измерений ВЕКТОР-ИКИ-2016:

  • -  нажать кнопку «Протокол испытаний»;

  • -  произвести выбор пути на файловой системе ПК ВЕКТОР-ИКИ-2016 для сохранения протокола путём нажатия кнопки «Выбор расположения» в разделе «Расположение протоколов испытаний»;

  • -  файл протокола будет сохранён по указанному пути в формате «xlsx» (рисунок 5).

    © Настройки

    РмткхАожемме прото»овоо ислытамим

    reports

    Выбор респоаоаемм

    ТФжюекжш

    Сежром*^ Г*гмслог«п<со4 отчрты

    CetxtO >г*<о>ичи флМо»

    ?-хжЛгг>оы’у    трмигА “Л стосо»СфЭО

    Вчыл     |

    Дхимлшшо

    Со>ренение милое п>ефи<4

    ■-

    Дагеачгяг«ы«ыг е*чы»'

    Рисунок 5

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № до кум.

    Подп.

    Дата

    КМУТ

    9

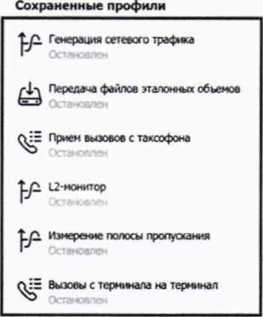

Перейти в главное окно программы путём нажатия пиктограммы

В главном окне программы в столбце «Технология связи» (рисунок 6) щелкнуть правой кнопкой мыши по элементу «Ethernet» (если такого элемента нет, то создать профиль

для новой технологии связи, щелкнув мышью по кнопке + внизу списка имеющихся профилей в столбце «Технология связи») и войти в меню настройки «Свойства профиля» для выбора и настройки параметров физического интерфейса для проведения измерений (рисунок 7).

Параметры тестов

Режим работы          Технология связи

Рисунок 6

Матрица эталонов

4s

20

50

кюмЯ

200у^

500

■5*

® Свойава профиля

Технолосмв Связи

IrtwffWt хюо

t           JJM- -’ Г

яигтры И

Инв.№ подл. I Поди, и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Рисунок 7

В меню «Технология связи» выбрать нужный тип физического интерфейса Ethernet для подключения к зонду КМУТ при проведении измерений (рисунок 8).

Технология связи

Ethernet 1000

2G GPRS/EDGE

3G

Ethernet 10/100

Ethernet 1000

ADSL

WiMax

Wi-Fi

Dialup

LTE loT

Ethernet 40GBe

Рисунок 8

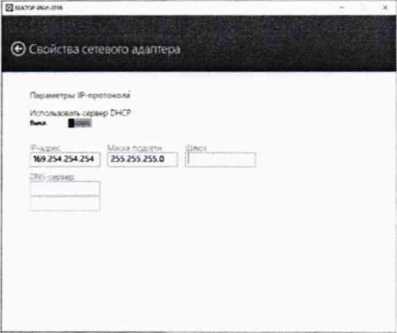

В выпадающем меню «Сетевой адаптер» выбрать из имеющегося списка сетевое устройство, зарегистрированное в системе ПК ВЕКТОР-ИКИ-2016 в качестве абонентского терминала (АТ) и используемое при выбранном типе физического подключения (рисунок 9).

Зонды периферийного узла

Л ист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

10

Сетевой адаптер

Рисунок 9

Нажать кнопку «Свойства адаптера» и далее произвести настройку IP-протокола (рисунок 10).

Рисунок 10

7.3.1.3 В соответствии с руководством по эксплуатации ВЕКТОР-ИКИ-2016 установить режим генерирования потока с файлами эталонных объёмов.

Зонд КМУТ в соответствии с руководством по эксплуатации настроить на измерение объема информации и формирование соответствующего отчета.

Инв.№подл. | Поди, и дата Взам. инв.№ I Инв.№дубл. I Подл, и дата

Обеспечить передачу ВЕКТОР-ИКИ-2016 файлов эталонных объемов по организованной сети связи на зонд КМУТ в соответствии с матрицей объемов (таблица 3). Таблица 3 - Матрица объемов_______________________________________________________

Название файла эталонных объемов

Объем файла. Байт

Количество передач

10Б

10

2

512 кБ

524288

2

1 МБ

1048576

2

10 МБ

10485760

2

100 МБ

104857600

2

1 ГБ

1073741824

2

10 ГБ

10737418240

2

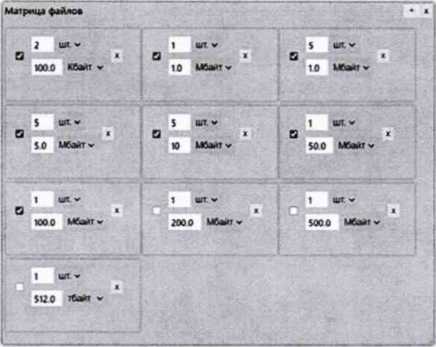

В главном окне программы в столбце «Матрица эталонов» (рисунок 11) щелчком правой кнопки манипулятора «мышь» по соответствующему элементу матрицы войти в меню настройки «Редактирование матрицы» для выбора файлов соответствующих объёмов и количества передач каждого из них при проведении измерений (рисунок 12).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подл.

Дата

КМУТ

11

Матрица эталонов

© Редактирование матрицы

Выберите объем

Ин в.Ns подп.   | Подп. и дата I Взам. инв.№I Инв.№ дубл. I Подп. и дата

Рисунок 12

В главном окне программы нажать пиктограмму «Запуск» для начала проведения измерений (рисунок 13).

Рисунок 13

В процессе измерений в главном окне программы отображается общая служебная информация и индикатор выполнения измерений (рисунок 14).

Тестирование сети

"fK.-т'л Э»         ССС

семм ♦.-э« i*5

X«bt

5V№

Я7ГЬ

n

ГО~1'~П ffi Wrt nUItff

4%   ....

*"'                      2 *э .4

'бсс

л ...... © ® ©

Рисунок 14

По завершении измерений в главном окне программы появляется сообщение «Измерения завершены» (рисунок 15).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ до кум.

Подп.

Дата

КМУТ

12

/* ГЛОНА>Х.'6Р$ » ,

Еса» -с ох

•"лиг "соокяр йрс,—«ел Swku

Рисунок 15

16

По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК ВЕКТОР-ИКИ-2016 в заданном месте размещения.

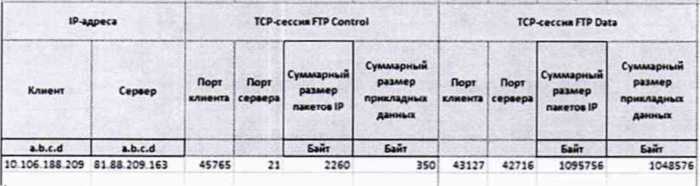

Вид протокола измерений в формате «xlsx» показан на

Рисунок 16

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№дубл. I Подп. и дата

Получить от зонда КМУТ протоколы измерений возможно с помощью встроенной терминальной программы ВЕКТОР-ИКИ-2016. Для этого необходимо подключится к зонду КМУТ, ввести логин и пароль (рис. 17).

if login as: user

if user@ 169.254.254.254 ‘ s password:

>f user@hostname:~$

Рисунок 17

В появившемся окне ввести “cat /var/log/kmut-ftp-proxy.log” (без кавычек).

В появившемся окне будет отображен протокол измерений зонда КМУТ.

  • 7.3.1.4 Вычислить разности объёмов информации, сформированных и переданных ВЕКТОР-ИКИ-2016 и измеренных зондом КМУТ для каждого объёма информации. Вычисленные разности являются абсолютной погрешностью измерения объема переданной (принятой) информации (данных).

  • 7.3.1.5  Для определения абсолютной погрешности формирования количества информации, обеспечить передачу файлов эталонных объемов от зонда КМУТ на ВЕКТОР-ИКИ-2016.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    №докум.

    Подп.

    Дата

    КМУТ

    13

    Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

  • 7.3.1.6 Результаты поверки считать положительными, если значения абсолютной погрешности формирования/измерений количества информации в диапазоне измерений от 10 до Ю10 байт:

  • - при передаче количества информации менее или равном 100 кбайт, находятся в пределах ±10 байт;

  • - при передаче количества информации более 100 кбайт, находятся в пределах ±1-10'К байт, где К - количество передаваемой информации (данных), байт.

7.3.2 Определение абсолютной погрешности формирования/измерений длительности сеанса передачи данных

  • 7.3.2.1 Собрать схему поверки в соответствии с рисунком 1.

  • 7.3.2.2 Для определения диапазона и абсолютной погрешности формирования/измерений длительности сеанса передачи данных использовать данные протоколов ВЕКТОР-ИКИ-2016 и зонда КМУТ, полученных при проведении измерений по п. 7.3.1.

Длительность передачи (приема) данных определить из соответствующего протокола как разность времени окончания и времени начала передачи файла эталонного объема.

  • 7.3.2.3 Рассчитать абсолютную погрешность формирования/измерений длительности сеанса передачи данных как разность длительности сеанса передачи данных, полученной из протокола ВЕКТОР-ИКИ-2016 и длительности сеанса передачи данных, полученной из протокола зонда КМУТ.

  • 7.3.2.4 Результат поверки считать положительным, если абсолютная погрешность формирования/измерений длительности сеанса передачи данных в диапазоне измерений от 1,0 до 86400 с находится в пределах ±0,3 с.

  • 7.3.3 Определение погрешностей измерения средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных

  • 7.3.3.1 Собрать схему поверки в соответствии с рисунком 18.

    Рисунок 18

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    14

  • 7.33.2 Для формирования требуемых задержек и вариаций задержек в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяется цифровой осциллограф TDS3052C.

Для проведения измерений необходимо при помощи ВЕКТОР-2019 провести формирование параметров канала передачи данных.

Для этого в соответствии с руководством по эксплуатации ВЕКТОР-2019 необходимо произвести следующие действия по конфигурированию:

В главном окне ПО на дисплее БУК ВЕКТОР-2019 перейти в раздел Модули и настройки;

Выбрать соответствующий ВЕКТОР-2019-БАДИ, который формирует эталонные задержки, из списка;

Откроется окно, показанное на рис. 19.

Заполнить параметры канала передачи данных по каждому направлению передачи (см. таблицу 4);

По окончании заполнения параметров нажать кнопку Применить.

121 Модуль: БАД И 00004

Направление А = > В             ♦

Минимальная задержка 50 мс *

Максимальная задержка 100 мс *

Потери о % *

Направление В *> А             *

Минимальная задержка 200 мс *

Максимальная задержка 200 мс *

Потер*' о % *

Инв.№ подл. | Подп. и дата I Взам. инв.№I Инв.№ дубл. I Подп. и дата

Применить настройки

Рисунок 19

Таблица 4

Минимальная задержка

Минимальное значение требуемой задержки, выраженное в мс

Максимальная задержка

Максимальное значение требуемой задержки, выраженное в мс

Потери

Коэффициент требуемых потерь пакетов, выраженный в %

В соответствии с руководством по эксплуатации настроить зонд КМУТ 1 на пакетную передачу, а зонд КМУТ 2 на прием одного из файлов эталонного объема.

Настроить зонды КМУТ на измерение средней задержки (односторонней и двусторонней) передачи пакетов данных, вариации задержки (односторонней и двусторонней) передачи пакетов данных и формирование соответствующих протоколов измерений.

  • 7.3.3.3 Провести измерения, устанавливая при помощи ВЕКТОР-2019 значения параметров канала передачи данных в соответствии с таблицей 5.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    15

аблица 5

Передача от БАДИ 1 к БАДИ 2

Передача от БАДИ 2 к БАДИ 1

Ср. двуст. задка, мс

PD1

Вар. двуст. зад-ки. мс

PDV1

Мин задка, мс

Макс зад-ка, мс

Ср. одн зад-ка, мс

PD1

Вар. одн. задки, мс

PDV1

Мин. зад-ка, мс

Макс, задка, мс

Ср. одн. зад-ка, мс

PD1

Вар. одн. Зад-ки, мс

PDV1

1

1

2

1,5

1

1

2

1,5

1

3

2

2

20

24

22

4

20

24

22

4

44

8

3

100

ПО

105

10

100

НО

105

10

210

20

4

490

510

500

20

490

510

500

20

1000

40

5

980

1020

1000

40

980

1020

1000

40

2000

80

6

1475

1525

1500

50

1475

1525

1500

50

3000

100

Инв.№ подл. | Поди, и дата Взам. инв.№ I Инв.№дубл. I Подп. и дата

Производить измерения при помощи зондов КМУТ средней задержки (односторонней и двусторонней) передачи пакетов данных (PD2), вариации задержки (односторонней и двусторонней) передачи пакетов данных (PDV2).

  • 7.3.3.4 Сравнить полученные результаты измерений с сформированными ВЕКТОР-2019 (из таблицы 5) и измеренными при помощи осциллографа PD1, PDV1.

Рассчитать абсолютную погрешность, как разность полученных значений PD (PDV) для каждого сеанса связи.

Рассчитать относительную погрешность по формулам:

(PD2-PDl)/PDT100% для средней задержки (односторонней и двусторонней) передачи пакетов данных,

(PDV2-PDV1)/PDV1-1OO% для вариации (односторонней и двусторонней) передачи пакетов данных.

  • 7.3.3.5 Результаты поверки зондов КМУТ с последним символом А в обозначении модификации считать положительными, если:

  • - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 40 до 4-103 мкс находятся в пределах ±40 мкс;

  • - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 4-103 до 1,5-106 мкс находятся в пределах ± 1 %;

  • - полученные значения абсолютной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 20 до 2-103 мкс находятся в пределах ±20 мкс;

  • - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 2-103 до 1,5-106 мкс находятся в пределах ±0,5%;

  • - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 40 до 1 • 104 мкс находятся в пределах ±40 мкс;

  • - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от МО4 до 1 106 мкс находятся в пределах ± 1 %;

  • - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 20 до 5-103 мкс находятся в пределах ±20 мкс;

    Изм

    Лист

    №докум.

    Подп.

    Дата

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком КМУТ

Инв.Ка подл. | Поди, и дата I Взам. инв.№I Инв.№дубл. I Подп. и дата

  • - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-103 до 5-10мкс находятся в пределах ±0,5%.

  • 7.3.3.6 Результаты поверки зондов КМУТ с последним символом Б в обозначении модификации считать положительными, если:

  • - полученные значения абсолютной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 100 до 1-Ю4 мкс находятся в пределах ±100 мкс;

  • - полученные значения относительной погрешности измерений средней двусторонней задержки передачи пакетов данных в диапазоне измерений от 1-Ю4 до 1,5-106 мкс находятся в пределах ± 1 %;

  • - полученные значения относительной погрешности измерений средней односторонней задержки передачи пакетов данных в диапазоне измерений от 200 до 1,5-106 мкс находятся в пределах ±50%;

  • - полученные значения абсолютной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от 100 до 1 -104 мкс находятся в пределах ±100 мкс;

  • - полученные значения относительной погрешности измерений вариации двусторонней задержки передачи пакетов данных в диапазоне измерений от НО4 до 1 ■ 105 мкс находятся в пределах ±1%;

  • - полученные значения абсолютной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 50 до 5-10? мкс находятся в пределах ±50 мкс;

  • - полученные значения относительной погрешности измерений вариации односторонней задержки передачи пакетов данных в диапазоне измерений от 5-103 до 5-10мкс находятся в пределах ±0,5%.

7.3.4 Определение абсолютной погрешности измерения коэффициента потерь пакетов данных

  • 7.3.4.1 Собрать схему поверки в соответствии с рисунком 20.

    Рисунок 20

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    17

    Инв.№ подл.       Подп. и дата Взам. инв.№ I Инв.№ дубл. I Подл, и дата

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

  • 7.3.4.2  Для формирования требуемых коэффициентов потерь в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

В соответствии с руководством по эксплуатации настроить зонд КМУТ 1 на пакетную передачу, зонд КМУТ 2 на прием одного из файлов эталонного объема (10 Гбайт). В соответствии с руководством по эксплуатации на ВЕКТОР-2019 настроить БАДИ 1 и БАДИ 2 на формирование коэффициентов потерь пакетов данных: 0; 0,1; 0,3; 0,5; 0,7; 0,9; 1,0. Для контроля формируемых значений коэффициентов потерь пакетов данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 подключить на входы частотомеров, установленных в режим счета импульсных сигналов.

Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Настроить один из зондов КМУТ на измерение коэффициентов потерь пакетов данных (PL2).

  • 7.3.4.3  Проводить измерения, формируя при помощи ВЕКТОР-2019 разные коэффициенты потерь из установленного диапазона. Фиксировать измеряемые частотомерами значения N1 и N2.

Коэффициенты потерь пакетов, измеренные с помощью частотомеров, вычислять по формуле PL I =(N 1 -N2)/N 1.

Абсолютную погрешность измерения коэффициента потерь пакетов данных вычислять по формуле (PL2-PL1)/PL1).

  • 7.3.4.4 Результат поверки считать положительным, если полученные значения абсолютной погрешности измерения коэффициента потерь пакетов данных в диапазоне измерений от 0 до 1 находятся в пределах ±1,5x10'5.

7.3.5 Определение относительной погрешности измерения пропускной способности канала передачи данных

  • 7.3.5.1 Собрать схему поверки в соответствии с рисунком 21.

    Рисунок 21 - Схема для определения диапазона и относительной погрешности измерения пропускной способности канала передачи данных

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    18

Применить два экземпляра частотомеров электронно-счетных типа 43-64.

  • 7.3.5.2 Для формирования требуемой пропускной способности в качестве вспомогательного устройства используется ВЕКТОР-2019, при этом для контроля формируемых значений применяются частотомеры электронно-счетные типа 43-64.

В соответствии с руководством по эксплуатации настроить БАДИ 1 на передачу файла эталонного объема из Таблицы 6, выбираемого в зависимости от необходимой для измерения пропускной способности канала передачи данных. Файл эталонного объема в ходе передачи будет разбиваться на последовательность пакетов (Р) уровня L2 установленного размера. Установить размер пакета в байтах (X) без учета FCS для каждого передаваемого пакета в соответствии с таблицей 6. Настроить БАДИ 2 на прием файлов.

Таблица 6

Канал ПД Ethernet

Формируемая полоса пропускания (W)

Файл эталонного объема, байт

Размер файла, байт

Размер пакета, байт

(X)

50к

5 кбит/с

512Б

512

986

ЮОк

10 кбит/с

1 кБ

1 024

986

ЮМ

1 Мбит/с

100 кБ

102 400

986

100М

10 Мбит/с

1 МБ

1 048 576

986

1G

100 Мбит/с

10 МБ

10 485 760

986

10G

1 Гбит/с

100 МБ

104 857 600

986

100G

10 Гбит/с

1 ГБ

1 073 741 824

986

Инв.№ подл. I Подл, и дата I Взам. инв.№I Инв.№ дубл. I Подп. и дата

Настроить зонд КМУТ на измерение пропускной способности канала передачи данных.

Для проверки относительной погрешности измерения пропускной способности канала передачи данных сигналы (синхроимпульсы) с выхода БАДИ 1 и входа БАДИ 2 подключить на входы частотомеров, установленных в режим измерения счетчика импульсных сигналов за время 1000 с. Значения, измеряемые частотомерами: N1- количество переданных пакетов, измеряет частотомер 1, N2 - количество принятых пакетов измеряет частотомер 2.

Для БАДИ 1 и БАДИ 2 рассчитывается контрольная сумма последовательности пакетов, согласно алгоритму MD5: S1=MD5(P1), S2=MD5(P2), где Pl- сформированная последовательность пакетов уровня L2 БАДИ 1, Р2- принятая последовательность пакетов уровня L2 БАДИ 2.

  • 7.3.5.3  Провести несколько измерений для каждой сформированной полосы пропускания. При условии S1=S2, рассчитать установленное значение полосы пропускания в бит/с по формуле: Wl=N2/1000-X-8, где ^-измеренное частотомером 2 количество принятых пакетов.

В соответствии с РЭ на зонды КМУТ получить из протокола измерений измеренное значение пропускной способности канала передачи данных (W2).

  • 7.3.5.4 Относительную погрешность измерения пропускной способности канала передачи данных для каждого проведенного измерения рассчитать по формуле (W2-Wl)/W 1-100%.

  • 7.3.5.5  Результат поверки считать положительным, если полученное значение относительной погрешности измерения пропускной способности канала передачи данных в диапазоне измерений от 512 до 1 -1010 бит/с находится в пределах ±1 %.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    19

  • 7.3.6 Определение абсолютной погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1

    7.3.6.1 Поверка проводится для зондов КМУТ с последним символом А в обозначении модификации.

    Собрать схему испытаний в соответствии с рисунком 22.

    Рисунок 22

    Инв.№ подл. | Подп. и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

    7.3.6.2 Подготовить устройство синхронизации частоты и времени Метроном 300 в соответствии с его руководством по эксплуатации. Метроном 300 настроить для работы в режиме синхронизации по РТР протоколу от зонда КМУТ через интерфейс Ethernet.

    Настроить входы А и Б частотомера в соответствии с параметрами импульсных сигналов 1 Гц: измерения по переднему фронту, входная нагрузка не менее 1 кОм. На вход Б частотомера подать импульсный сигнал 1 pps от Метроном 300, на вход А частотомера подать импульсный сигнал lpps от стандарта частоты и времени рубидиевого 41-1020. Частотомер установить в режим измерений интервалов времени. При подключении одинаковых кабелей ко входам А и Б частотомера, необходимо учитывать переход к последующему импульсу 1 Гц и из полученного результата измерения вычитать 1 с.

    7.3.6.3 Произвести не менее 10 измерений погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU).

    Оценить среднее арифметическое значение измеряемого интервала времени Т по формуле (1).

    где Т, - i-й результат измерения; п - количество измерений.

    (1)

    Вычислить среднее квадратическое отклонение результатов измерений по формуле (2):

    (2)

    Вычислить среднее квадратическое отклонение среднего арифметического по формуле

    (3):

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    20

(3) Рассчитать доверительные границы случайной погрешности по формуле (4): £ = tSf                                              (4)

Где t - коэффициент Стьюдента, при (n-1 )=9 и доверительной вероятности 0,95, равный 2,26;

Оценить доверительные границы неисключенной систематической погрешности (НСП) по формуле (5):

0£ =

(5)

0.95.

в2

Где к= 1,1 при количестве составляющих НСП не менее 3-х и доверительной вероятности

пределы допускаемой погрешности измерения интервалов времени частотомером электронно-счетным 41-64 ±1 нс;

пределы допускаемой погрешности при измерении задержки сигнала в кабелях, подключаемых к частотомеру ±0,62 нс.

Оценить доверительные границы погрешности по формуле (6):

Инв.№ подл. I Подп. и дата I Взам. инв.№ I Инв.№дубл. I Подп. и дата

Где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности, вычисляемый по формуле (7):

т                                                                 (7)

- суммарное среднее квадратическое отклонение, вычисляемое по формуле (8):

(8)

- среднее квадратическое отклонение неисключенной систематической погрешности, вычисляемое по формуле (9):

02-

S9--F

0

7.3.6.4 Максимальное значение погрешности синхронизации шкалы относительно национальной шкалы времени Российской Федерации UTC(SU) Stratum 1 определить по формуле (10).

лттах = ±(| Т| + 4)

(9)

времени в режиме

(Ю)

Изм

Лист

№ докум.

Подп.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком КМУТ

Лист

  • 7.3.6.5 Результат поверки считать положительным, если полученное максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 1, находится в пределах ±40 мкс.

7.3.7 Определение абсолютной погрешности синхронизации внутренней шкалы времени относительно национальной шкалы времени UTC (SU) в режиме Stratum 2

  • 7.3.7.1    Поверка проводится для зондов КМУТ с последним символом Б в

обозначении модификации.

Собрать схему поверки в соответствии с рисунком 23.

Рисунок 23

  • 7.3.7.2 Произвести измерения погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в соответствии с методикой из п. 7.3.6. Максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2 определить по формуле (10).

  • 7.3.7.3 Результат поверки считать положительным, если полученное максимальное значение погрешности синхронизации шкалы времени относительно национальной шкалы времени Российской Федерации UTC(SU) в режиме Stratum 2, находится в пределах ±100 мкс.

Инв.№ подл. I Подп. и дата Взам. инв.№ I Инв.№дубл. I Подп. и дата

7.4 Подтверждение соответствия средства измерений метрологическим требованиям

  • 7.4.1 Результаты измерений, полученные при определении каждой метрологической характеристики, необходимо обработать, сопоставив с установленными при утверждении типа зондов КМУТ метрологическими характеристиками.

  • 7.4.2 Критерием принятия поверителем решения о подтверждении соответствия средства измерений метрологическим требованиям является соответствие результатов определения всех метрологических характеристик установленным при утверждении типа зондов КМУТ.

  • 8. Периодическая поверка

8.1 Подготовка к проведению поверки

  • 8.1.1 Периодическая поверка зондов КМУТ, находящихся в составе Системы контроля, мониторинга и управления трафиком (Системы КМУТ) проводится дистанционно.

  • 8.1.2 Периодическая поверка зондов КМУТ проводится в случаях окончания срока действия свидетельства о поверке, а также при установке в Систему КМУТ нового зонда КМУТ.

  • 8.1.3 При поверке зондов КМУТ с последним символом А в обозначении модификации, настроить синхронизацию шкалы времени зондов КМУТ, с помощью встроенного ПО, по сигналам частоты и времени ГНСС ГЛОНАСС/GPS, при непосредственном подключении зонда КМУТ к ВЕКТОР-2019-БАДИ-ХХХХХ.

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    22

  • 8.1.4 При поверке зондов КМУТ с последним символом Б в обозначении модификации, настроить синхронизацию шкалы времени зондов КМУТ, с помощью встроенного ПО, по сигналам частоты и времени ГНСС ГЛОНАСС/GPS, при подключении зондов КМУТ к ВЕКТОР-2019-БАДИ-ХХХХХ по сети пакетной передачи данных.

  • 8.2 Определение метрологических характеристик

8.2.1   Определение абсолютной погрешности формирования/измерений количества информации (объема данных)

  • 8.2.1.1 Собрать схему проведения дистанционной поверки в соответствии с рисунком 24.

Схема поверки для зондов КМУТ с последним символом А в обозначении модификации

Иив.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Схема поверки для зондов КМУТ с последним символом Б в обозначении модификации ФЭО - файлы эталонных объемов; СПД - сеть передачи данных;

NTP - Network Time Protocol - протокол сетевого времени;

ВЕКТОР-2019-БАДИ - блок аппаратный для дистанционных измерений серии ВЕКТОР-2019-БАДИ-ХХХХХ из состава комплекса измерительного ВЕКТОР-2019;

БУК ВЕКТОР-2019 - блок управления комплексом измерительным ВЕКТОР-2019, Рисунок 24

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

23

  • 8.2.1.2 В соответствии с РЭ на зонды КМУТ назначить зонду IP-адрес для взаимодействия с ВЕКТОР-2019-БАДИ комплекса измерительного ВЕКТОР-2019.

  • 8.2.1.3 Диск с файлами эталонных объемов из состава ВЕКТОР-ИКИ-2016 (СФЭО) подключить к ПК ВЕКТОР-ИКИ-2016 с помощью прилагаемого USB-кабеля.

  • 8.2.1.4 На зонде КМУТ выбрать перечень исполняемых функций, контролируемых параметров, режимов измерений, просмотра и регистрации результатов измерений, формирования соответствующих отчетов.

  • 8.2.1.5 Выполнить настройку и синхронизацию шкалы времени (ШВ) ВЕКТОР-2019 с национальной шкалой времени РФ UTC (SU). Для синхронизации ШВ использовать приёмник сигналов ГЛОНАСС/GPS, модуль приемовычислительный ВЕКТОР-СС, встроенный в ВЕКТОР-2019. Для этого выполнить следующие действия:

  • - разместить антенну в зоне видимости спутников ГНСС ГЛОНАСС/GPS и подключить ее к приемнику ВЕКТОР-СС;

  • - запустить ПК БУК ВЕКТОР-2019;

  • - перейти, используя клавиатуру и позиционный манипулятор, в раздел Модули и настройки главного окна на дисплее БУК ВЕКТОР-2019 (см. рис. 25);

    а Главная

    Модули и настройки

    ВЕКТОР-2019

    Источники времени

    Э Профили и измерения

    СЙ Протоколы измерений

    г>О Приемник сигналов ГЛОНАСС

    ■X

    состояние

    NTP-cepeep

| G Модули и настройки

Блоки аппаратные для дистанционных измерений

Инв.№ подл. | Подп. и дата | Взам. инв.№ I Инв.№ дубл. I Подл, и дата

БАДИ 00001

БАДИ 00002

БАДИ 00003

Не в cent

БАДИ 00004

Пашсвочен

Рисунок 25

- проверить текущее состояние модуля Приемник сигналов ГЛОНАСС/GPS дождаться состояния Время синхронизировано.

  • 8.2.1.6 Выполнить запуск ПО ВЕКТОР-2019 Появится рабочее окно программы (рисунок 26).

    Зонды периферийного узла

    Лист

    Системы контроля, мониторинга и управления трафиком

    Изм

    Лист

    № докум.

    Подп.

    Дата

    КМУТ

    24

    (с) Главная

    Профили и измерения

    ВЕКТОР-2019

    | ® Профили и измерения

    & Протоколы измерений

    @ Модули и настройки

    Добавление нового профиля

Рисунок 26

Убедиться, что приемник ГЛОНАСС/GPS включен и время успешно синхронизировано.

  • 8.2.1.7 Выполнить настройку режима передачи файлов эталонных объемов от эталона ВЕКТОР-ИКИ-2016 к ВЕКТОР-2019-БАДИ.

Находясь на главном окне программы, перейти в раздел Профили и измерения (см.

рис. 27).

(21 Главная

Профили и измерения

ВЕКТОР-2019

I Добавляв* нового профиля

Инв.№ подл. | Подп. и дата | В зам. инв.№ I Инв.№дубл. I Подп. и дата

С2 Протоколы измерений

Сохраненные профили

G Модули и настройки

Перелаза фонтов эталонны! объемов

L2 hchktop

Итмеров* полосы лроо/схамся

Рисунок 27

Выбрать профиль Передача файлов эталонных объемов. Откроется просмотр блок-схемы организации передачи файлов эталонных объемов (см. рис. 28).

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ до кум.

Подп.

Дата

КМУТ

25

Передача файлов эталонных объемов

Параметры IP

А;-а.-<-:ё Р-аюес 1»>6в12

V*.j -• д-re 2SS2SS2SS0

*

Шло» мгмаи     •

DNS-cepaep П21И11      ■

АРМ

;'v« кк«>п«

ЛУ.'н чЧетеТ ■

лата •

Передача раАлое

Испсг-итет» Лоигнмл*

Темомпа смак Enema     ч «.>

Лрстсчол         fatae* ftp       - •

‘4X ceoecuj Ып епЛтл л> «

Fc.4 Г>мы фмлое с сервера •

Состояние Ожидание мпуаса

Инв.№ подл. | Подп. и дата I Взам. инв.№ I Инв.№ дубл. I Подп. и дата

Рисунок 28

Настроить сервер файлов эталонных объемов из состава эталона ВЕКТОР-ИКИ-2016:

  • - Ввод адреса, логина и пароля для авторизации FTP:

  • - Отредактировать (либо создать, если отсутствует) секцию Авторизация FTP блока FTP-клиент: заполнить поля Логин и Пароль.

Заполнить матрицу файлов эталонных объемов

Данный блок состоит из матрицы элементов (см. рис. 5), где каждый элемент представляет собой команду на передачу файла эталонного объема установленного размера заданное число раз. Элементы матрицы в процессе теста обрабатываются справа налево, строка за строкой.

По каждому элементу матрицы выставить:

  • -  флаг разрешения (ячейка слева активирована - данный элемент матрицы будет обрабатываться в тесте, не активирована - данный элемент матрицы в тесте будет проигнорирован);

  • -  количество передач файла эталонного объема (верхнее поле);

  • -  размер файла эталонного объема (нижнее поле).

  • 8.2.1.8 Для определения диапазона и абсолютной погрешности измерения количества информации обеспечить передачу по организованной сети связи файлов эталонных объемов, полученных с эталона ВЕКТОР-ИКИ-2016, от ВЕКТОР-2019-БАДИ на зонд КМУТ в соответствии с матрицей объемов (таблица 7).

Таблица 7 Матрица объемов________________________________________________________

Название файла эталонных объемов

Объем файла, Байт

Количество передач

10Б

10

2

512 кБ

524288

2

1 МБ

1048576

2

10 МБ

10485760

2

100 МБ

104857600

2

1 ГБ

1073741824

2

10 ГБ

10737418240

2

Зонды периферийного узла

Лист

Системы контроля, мониторинга и управления трафиком

Изм

Лист

№ докум.

Подп.

Дата

КМУТ

26

  • 8.2.1.9 В главном окне программы нажать пиктограмму «Запуск» для начала проведения измерений. По завершении тестов файл протокола измерений будет сохранён на жёстком диске ПК в заданном месте размещения. Вид протокола измерений в формате “xlsx” показан на рисунке 29.

    A8CDEFOH 1

    J               К

    Ьмоиный файл

    8реметптв1в отметки {ЦТС SU)

    Продолжится

    С редкая скорость передача информ эцзтм ЭТАЛОННОГО файла

    скорость передач* эталонного

    файла

    Количество служебной информации по отношению « примятом

    Hi

    Конец передач» данныв

    Первый ПвКвТ IP

    Последний пакет IP

    Перевит пакет IP с фраГВКОИТОМ эталонного файла

    Последний пакет IP с фрагментом

    •талонного файла

    ьмостъ

    эталонного

    файла

    ччсммхс.ОО

    миммхс.ОО

    <гсмм:сс,00

    ччишссс.ОО

    WbSMXC.OO

    ччиных с.ОО

    сс.00

    Мбит/с   |   Мбмт/с         К

    1 М.9

    10 58 26.23   10 58 39.71

    10.58 26.59 10:58 38.78 10 58 32.97 1OSS 33.9S           0.97

    S.9S          12.15          3.89

I          м         н           о           г___________g . я ,    »          т ; и           у

Раэмица между полученным и эталонным файлами

Сумм >р|*тй трафтм

Яупдшцмм трафмя

Количество нажато* IP

Суммарна! й размер лааетое IP

Разница с количеством пакетов IP на сторона СФЭО

Ра1ницас суммарным размером пакетов1Р на стороне СФЭО

Количество пакетов IP

Суммарнвй размер пакетов IP

Количество пакетов IP на стороне сфэо

размер пакетов IP на стороне СФЭО

Колитвство пакетов IP

размер потеранны» пакетов IP

Байт

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

44

964   1102590 -

780    1089466 -

*

W          X ; Y         Z ; АА         АВ         АС         АО         АЕ         №

Ис аодвсций трафик

Количество пакетов IP без у тало иного трафика

Суммарным размер пакетов IP бе» эталонного трафика

Количество пакетов IP

Сумм арн> J размер пакетов IP

Количество пакетов IP на стороне СФЭО

Суммарный размер пакетов IP на стороне СФЭО

Количество лотерейных пакетов IP

Суммарный

размер пакетов IP

Количество пакетов IP без эталонного трафика

размер пакетов IP без эталонного трафика

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

Штука

Байт

4

168

164

13124

-

-

19

4406

Инв.№ подл. | Подп. и дата Взам. инв.№ I Инв.№дубл. I 11одп. и дата

AG       АН     AIAJAK      At     AM AN    АО      АР

Рисунок 29

  • 8.2.1.10   Получить от зонда КМУТ протоколы измерений. Вычислить разности объёмов информации, переданных ВЕКТОР-2019-БАДИ и измеренных зондом КМУТ для каждого объёма информации. Вычисленные разности являются абсолютными погрешностями измерений количества (объёмов) информации зондом КМУТ.

  • 8.1.1.11   Для определения диапазона и абсолютной погрешности формирования количества информации обеспечить передачу по организованной сети связи файлов эталонных объемов от зонда КМУТ на ВЕКТОР-2019-БАДИ в соответствии с матрицей объемов.

  • 8.2.1.12 Результаты поверки считать положительными, если значения абсолютной погрешности формирования/измерений количества информации в диапазоне измерений от 10 до Ю10 байт:

  • - при передаче количества информации менее или равном 100 кбайт, находятся в пределах ±10 байт;

  • - при передаче количества информации более 100 кбайт, находятся в пределах ±110’К байт, где К - количество передаваемой информации (данных), байт.

    Изм

    Лист

    № докум.

    Подп.

    Дата

    Зонды периферийного узла

    Системы контроля, мониторинга и управления трафиком КМУТ

    Лист

Инв.№ подл. | Поди, и дата | Взам. инв.№ | Инв.№дубл. | Подп. и дата

8.2.2 Определение абсолютной погрешности формнрования/измерений длительности сеансов передачи данных

  • 8.2.2.1 При выполнении операций по п. 8.2.1 производить измерения длительностей сеансов передачи данных, зарегистрированных ВЕКТОР-2019 и зондом КМУТ.

  • 8.2.2.2 Вычислить разности длительностей сеансов передачи данных, зарегистрированных ВЕКТОР-2019 при формировании и передаче данных и измеренных зондом КМУТ для каждого объёма информации. Вычисленные разности являются абсолютными погрешностями измерений длительностей сеансов передачи данных зондом КМУТ.

  • 8.2.2.3 Результаты поверки считать положительными, если полученные значения абсолютных погрешностей формирования/измерения длительностей сеансов передачи данных в диапазоне измерений от 1,0 с до 86400 с находятся в пределах ±0,3 с.

8.3 Подтверждение соответствия средства измерений метрологическим требованиям

  • 8.3.1 Результаты измерений, полученные при определении каждой метрологической характеристики, необходимо обработать, сопоставив с установленными при утверждении типа зондов КМУТ метрологическими характеристиками.

  • 8.3.2 Критерием принятия поверителем решения о подтверждении соответствия средства измерений метрологическим требованиям является соответствие результатов определения метрологических характеристик, которые требуется подтвердить при проведении периодической поверки, установленным при утверждении типа зондов КМУТ.

9. Оформление результатов поверки

  • 9.1 При поверке вести протокол произвольной формы.

  • 9.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России от 31.07.2020 г. № 2510.

  • 9.3 При положительных результатах поверки выдается свидетельство о поверке и данные о поверке вносятся в Федеральный информационный фонд по обеспечению единства измерений. При отрицательных результатах поверки средство измерений к применению не допускаются и на него выдается извещение о непригодности с указанием причин забракования.

  • 9.4 Знак поверки наносится на свидетельство о поверке.

Главный метролог ООО «КИА»

В.В. Супрунюк

Изм

Лист

№ докум.

Подп.

Дата

Зонды периферийного узла

Системы контроля, мониторинга и управления трафиком КМУТ

Лист

28

Копировал:

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
