Расходомеры-счетчики массового расхода и массы жидкости ЭРМАСС.НТ

МЕТОДИКА ПОВЕРКИ

МП 2710/1-311229-2017 г. Казань

2017

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

1 ВВЕДЕНИЕ
  • 1.1 Настоящая методика поверки распространяется на расходомеры-счетчики массового расхода и массы жидкости ЭРМАСС.НТ (далее - расходомеры-счетчики), изготавливаемые ООО ИПП «Новые Технологии», г. Уфа, предназначенные для измерений массового расхода (массы), объемного расхода (объема) и плотности жидкости при рабочих условиях.

  • 1.2 Настоящая методика поверки устанавливает методику первичной поверки до ввода в эксплуатацию и после ремонта, а также методику периодической поверки в процессе эксплуатации.

  • 1.3 Первичная поверка осуществляется в диапазоне измерений, указанном в паспорте завода изготовителя. Допускается проведение периодической поверки в меньшем диапазоне измерений на основании письменного заявления владельца, оформленного в произвольной форме.

  • 1.4 Интервал между поверками расходомеров-счетчиков - 2 года.

2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены следующие операции:

  • - проверка технической документации (пункт 7.1);

  • - внешний осмотр (пункт 7.2);

  • - опробование (пункт 7.3);

  • - определение метрологических характеристик (пункт 7.4);

  • - оформление результатов поверки (пункт 8).

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки расходомеров-счетчиков применяют эталоны и средства измерений (далее - СИ), приведенные в таблице 3.1.

Таблица 3.1 - Основные эталоны и СИ

Номер пункта методики

Наименование и тип основного и вспомогательного средства поверки и метрологические и основные технические характеристики средства поверки

5

Барометр-анероид М-67 с пределами измерений от 610 до 790ммрт.ст., погрешность измерений ±0,8 мм рт.ст., по ТУ 2504-1797-75

5

Психрометр аспирационный М34, пределы измерений влажности от 10 до 100 %, погрешность измерений ±5 %

5

Термометр ртутный стеклянный ТЛ-4 (№ 2) с пределами измерений от 0 до 55 °C по ГОСТ 28498-90. Цена деления шкалы 0,1 °C

7.4

Рабочий эталон единицы массового расхода (массы) жидкости 2-го разряда по ГОСТ 8.142-2013 и (или) ГОСТ 8.374—2013 (далее - эталон массы жидкости) с пределами допускаемой относительной погрешности ±0,5 % в диапазоне значений, соответствующих диапазону измерений расходомеров-счетчиков;

Рабочий эталон единицы объемного расхода (объема) жидкости 2-го разряда по ГОСТ 8.142-2013 и (или) ГОСТ 8.374—2013 (далее - эталон объема жидкости) с пределами допускаемой относительной погрешности ±0,3 % в диапазоне значений, соответствующих диапазону измерений расходомеров-счетчиков

  • 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых расходомеров-счетчиков с требуемой точностью.

  • 3.3 Все применяемые эталоны должны быть аттестованы; СИ должны иметь действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) СИ, заверенной подписью поверителя и знаком поверки.

4 ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 При проведении поверки должны соблюдаться следующие требования:

  • - корпуса применяемых СИ должны быть заземлены в соответствии с их эксплуатационной документацией;

  • - ко всем используемым СИ должен быть обеспечен свободный доступ для заземления, настройки и измерений;

  • - работы по соединению вспомогательных устройств должны выполняться до подключения к сети питания;

  • - обеспечивающие безопасность труда, производственную санитарию и охрану окружающей среды;

  • - предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и эксплуатационной документацией оборудования, его компонентов и применяемых средств поверки.

  • 4.2 К работе по поверке должны допускаться лица:

  • - достигшие 18-летнего возраста;

  • - прошедшие инструктаж по технике безопасности в установленном порядке;

-изучившие настоящую инструкцию, эксплуатационные документы расходомеров-счетчиков и средств поверки.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                          20±5

  • - относительная влажность, %                                    от 30 до 80

  • - атмосферное давление, кПа                                     от 84 до 106

  • 5.2 Измеряемая среда при поверке расходомеров-счетчиков - вода водопроводная.

  • 5.3 Изменение температуры измеряемой среды за время одного измерения не должно превышать 0,2 °C.

  • 5.4 Отклонение расхода от установленного значения в процессе поверки за время одного измерения не должно превышать ±2,0 %.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед проведением поверки выполняют следующие подготовительные операции:

  • - эталонные СИ и расходомеры-счетчики выдерживают при температуре, указанной в разделе 5 не менее трех часов, если время их выдержки не указано в инструкции по эксплуатации;

  • - расходомеры-счетчики подключают к эталону и приводят их в рабочее положение в соответствии с требованиями эксплуатационных документов;

  • - осуществляют соединение и подготовку к проведению измерений эталонных СИ и расходомеров-счетчиков в соответствии с их эксплуатационными документами.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Проверка технической документации
  • 7.1.1 При проведении проверки технической документации проверяют наличие:

  • - паспортов на расходомер-счетчик и плотномер 804;

  • - наличие руководства по эксплуатации и методики поверки на расходомер-счетчик и плотномер 804;

  • - свидетельства о предыдущей поверке расходомеров-счетчиков (при периодической поверке);

  • - действующего свидетельства о поверке плотномера 804.

  • 7.1.2 Результаты проверки считают положительными при наличии всей технической документации по пункту 7.1.1.

7.2 Внешний осмотр
  • 7.2.1 При проведении внешнего осмотра расходомеров-счетчиков определяют:

  • - соответствие комплектности перечню, указанному в паспорте;

  • - соответствие требованиям эксплуатационных документов (паспорт, руководство по эксплуатации) в части маркировки, упаковки;

  • - отсутствие вмятин, механических повреждений и дефектов покрытий на корпусе расходомеров-счетчиков, влияющих на работу расходомеров-счетчиков;

  • - целостность защитных пломб.

  • 7.2.2 Результаты проверки считают положительными, если:

  • - комплектность соответствует перечню, указанному в паспорте на расходомеры-счетчики;

  • - на расходомере-счетчике отсутствуют вмятины, механические повреждения и дефекты, препятствующих его применению;

  • - внешний вид и надписи соответствуют требованиям эксплуатационных документов;

  • - не нарушена целостность защитных пломб.

7.3 Опробование
  • 7.3.1 Устанавливают любое значение расхода в пределах рабочего диапазона расходомера-счетчика и проводят пробное измерение.

Через одну минуту после установки расхода проводят визуальное наблюдение за показаниями массового расхода по показаниям приборов, регистрирующих показания расходомера-счетчика по импульсному выходному сигналу.

  • 7.4 Определение метрологических характеристик

7.4.1 Определение относительной погрешности расходомеров-счетчиков при измерении массового расхода (массы) жидкости
  • 7.4.1.1 Определение относительной погрешности расходомеров-счетчиков при измерении массового расхода (массы) жидкости проводят не менее, чем в пяти контрольных отметках, равномерно распределенных по всему диапазону измерений расходомера-счетчика. При этом на каждой контрольной отметке выполняют не менее трех измерений.

  • 7.4.1.2 Необходимое количество импульсов при одном измерении: 500 импульсов. При этом первый контакт переключателя (согласно приложению А настоящего документа) должен быть установлен в положении «ON».

  • 7.4.1.3 Относительную погрешность расходомеров-счетчиков при измерении массы жидкости , %, определяют по формуле

•100,

(1)

где        - накопленная масса жидкости, измеренная расходомером-счетчиком при z-om

измерении ву-ой точке расхода, кг, которую определяют по формуле 2;

Муэ - накопленная масса жидкости, измеренная эталоном массы жидкости при z-om измерении в j-ой точке расхода, кг.

(2) где Ny - количество импульсов, считанных с импульсного выхода расходомера-счетчика при z-om измерении в j-ой точке расхода, импульсы;

К - вес импульса расходомера-счетчика, кг/имп.

  • 7.4.1.4 Результаты поверки считают положительными, если относительная погрешность расходомеров-счетчиков при измерении массового расхода (массы) жидкости при каждом z-om измерении, рассчитанная по формуле 1, не превышает пределов ±1,5 %.

7.4.2 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода (объема) жидкости
  • 7.4.2.1 Определение относительной погрешности расходомеров-счетчиков при измерении объемного расхода (объема) жидкости проводят не менее, чем в пяти контрольных отметках, равномерно распределенных по всему диапазону измерений расходомера-счетчика. При этом на каждой контрольной отметке выполняют не менее трех измерений.

  • 7.4.2.2 Необходимое количество импульсов при одном измерении: 500 импульсов. При этом первый контакт переключателя (согласно приложению А настоящего документа) должен быть установлен в положении «ON».

  • 7.4.2.3 Относительную погрешность расходомеров-счетчиков при измерении объема жидкости 8Vi, %, определяют по формуле

6„=^^-100. (3)

УуЭ

где V - накопленный объем жидкости, измеренный расходомером-счетчиком при z-om измерении в j-ой точке расхода, м3, которую определяют по формуле 4;

Vj3 - накопленный объем жидкости, измеренный эталоном объема жидкости при z-om измерении в j-ой точке расхода, м3.

(4)

где N..  - количество импульсов, считанных с импульсного выхода расходомера-

счетчика при z-om измерении в j-ой точке расхода, импульсы;

К - вес импульса расходомера-счетчика, л/имп.

  • 7.4.2.4 Результаты поверки считают положительными, если относительная погрешность расходомеров-счетчиков при измерении объемного расхода (объема) жидкости при каждом z-om измерении, рассчитанная по формуле 3, не превышает пределов ±1,0 %.

7.4.3 Определение абсолютной погрешности при измерении плотности жидкости
  • 7.4.3.1 Определение абсолютной погрешности при измерении плотности жидкости проводят в соответствии с МП 2302-0051-2010 «Плотномеры 804. Методика поверки», утвержденной 2 декабря 2010 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева».

  • 7.4.3.2 Результаты поверки считают положительными, если:

  • - есть действующий знак поверки и (или) свидетельство о поверке, и (или) запись в паспорте (формуляре) плотномера 804, заверенный подписью поверителя и знаком поверки;

  • - абсолютная погрешность при измерении плотности жидкости не превышает пределов ±0,5 кг/м3.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки вносят в протокол поверки произвольной формы с указанием даты и места проведения поверки, условий поверки, применяемых средств поверки, результатов определения метрологических характеристик.

  • 8.2 При положительных результатах поверки на расходомер-счетчик выписывают свидетельство о поверке в соответствии с приказом Минпромторга России №1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке» и пломбируют доступ к электронному блоку согласно эксплуатационным документам.

На оборотной стороне свидетельства о поверке указывается:

  • - диапазон измерений;

  • - метрологические характеристики поверяемого расходомера-счетчика.

  • 8.3 Знак поверки наносится на свидетельство о поверке, а также на пломбу, установленную в соответствии с приложением А (рисунок А.2) настоящей методики поверки.

  • 8.4 При отрицательных результатах поверки расходомер-счетчик к эксплуатации не допускают и выдают извещение о непригодности к применению с указанием причин в соответствии с приказом Минпромторга России №1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

ПРИЛОЖЕНИЕ А

(справочное)

СХЕМА РАСПОЛОЖЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ НА ПЕЧАТНОЙ ПЛАТЕ ЭЛЕКТРОННОГО БЛОКА РАСХОДОМЕРА-СЧЕТЧИКА. СХЕМА ПЛОМБИРОВКИ ОТ НЕСАНКЦИОНИРОВАННОГО ДОСТУПА И ОБОЗНАЧЕНИЕ МЕСТА НАНЕСЕНИЯ ЗНАКА ПОВЕРКИ

ЖКИ - жидкокристаллический индикатор.

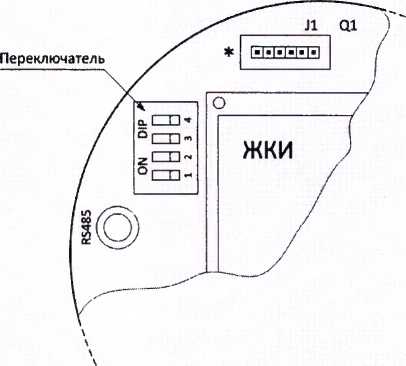

Рисунок А. 1 - Схема расположения переключателя на печатной плате электронного блока расходомера-счетчика

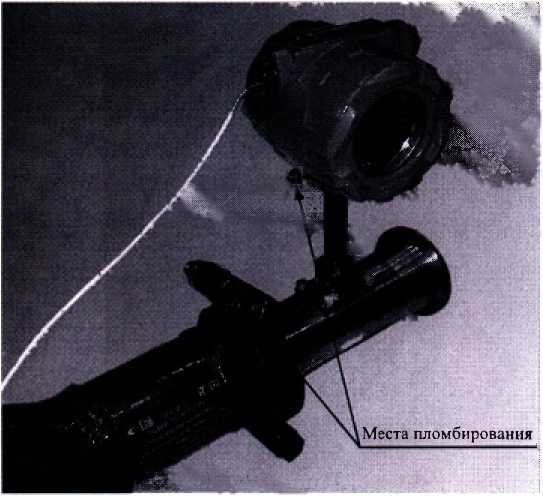

Рисунок А.2 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки расходомеров-счетчиков
