Методика поверки «Дозаторы весовые автоматические» (МП 314-17)

УТВЕРЖДАЮ

Государственная система обеспечения единства измерений

ДОЗАТОРЫ ВЕСОВЫЕ АВТОМАТИЧЕСКИЕ

НЕПРЕРЫВНОГО ДЕЙСТВИЯ «ПОТОК»

МЕТОДИКА ПОВЕРКИ

МП 314-17

Содержание

• 1 Общие указания

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Проведение поверки

• 8 Оформление результатов поверки

Приложение А (рекомендуемое) Образец оформления протокола поверки

• 1.1 Настоящая методика поверки (МП) устанавливает методы и средства первичной и периодической поверок дозаторов весовых автоматических непрерывного действия «ПОТОК» (дозаторы).

• 1.2 Поверка дозаторов производится аккредитованными в установленном порядке в области обеспечения единства измерений юридическими лицами и индивидуальными предпринимателями в соответствии с ФЗ-102. Интервал между поверками - 1 год.

• 2.1 При проведении поверки следует проводить операции указанные в таблице 1.

• 2.2 В случае выявления несоответствия требованиям в ходе выполнения любой операции, указанной в таблице 1, поверяемый дозатор бракуется, поверку прекращают, и оформляют извещение о непригодности.

аблица 1 - Операции поверки

• 3.1 При проведении поверки дозаторов применяют основные и вспомогательные средства поверки согласно таблице 2. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик дозаторов с требуемой точностью.

• 3.2 Средства поверки должны быть внесены в Федеральный информационный фонд по обеспечению единства изменений и иметь действующие свидетельства о поверке и (или) знаки поверки.

Таблица 2 - Средства поверки и вспомогательное оборудование

Продолжение таблицы 2

К проведению испытаний допускают подготовленный персонал, изучивший настоящую методику поверки, эксплуатационную документацию на дозаторы и средства поверки, и имеющий навыки работы с измерительной техникой.

При проведении поверки соблюдают требования безопасности, указанные в эксплуатационной документации на поверяемые дозаторы, а также на используемое поверочное, испытательное и вспомогательное оборудование.

Операции по всем пунктам настоящей методики проводят при любом сочетании значений влияющих факторов, соответствующих рабочим условиям эксплуатации поверяемых дозаторов.

• 7.1 Проверка внешнего вида, комплектности, маркировки

При внешнем осмотре проверяют комплектность поверяемых дозаторов, отсутствие видимых повреждений, наличие необходимой маркировки, соответствие внешнего вида требованиям эксплуатационной документации и ее соответствие утвержденному типу.

• 7.2 Подтверждение соответствия программного обеспечения

Перед определением метрологических характеристик, при поверке, необходимо проверить идентификационные данные программного обеспечения (далее - ПО).

Идентификационным признаком ПО на интеграторах INTECONT Opus, INTECONT Tersus, BW500 служит наименование и номер версии ПО, которые отображаются на дисплее при включении в сеть, на интеграторе SIWAREX FTC идентификационные данные определяются через меню ПО, согласно руководству по эксплуатации. Идентификационные данные ПО должны соответствовать данным приведенным в таблице 3.

На интеграторе ПВ-23 для проверки идентификационных данных необходимо на панели во встроенном меню нажать на вкладку «О программе» для отображения номера версии ПО. Номера версии ПО должен соответствовать данным приведенным в таблице 3.

Идентификационные данные АРМ «Весы конвейерные» доступны для просмотра в главном меню на вкладке «О программе». Для этого необходимо на панели нажать на вкладку «О программе» для отображения на мониторе ПТК окна с идентификационными данными встроенного программного обеспечения АРМ «Весы конвейерные». Наименования ПО, номера версии ПО, значения контрольной суммы метрологически значимой части, вычисленной по алгоритму CRC32, должны соответствовать данным приведенным в таблице 3.

Таблица 3 - Идентификационные данные ПО

• 7.3. Опробование

При опробовании проверяют режимы работы дозатора, работоспособность блока управления, осуществляющего задание производительности, измерения и регистрации текущей производительности в соответствии с требованиями ГОСТ 30124 и эксплуатационных документов на дозаторы.

Проводят наблюдение за работой дозатора в автоматическом режиме при дозировании материала в течение 5-10 мин. При этом проверяют функционирование грузоприемного устройства и блока управления дозатором.

• 7.4. Определение погрешности дозатора

• 7.4.1 Подготовить дозатор к работе согласно его эксплуатационной документации. Загрузить загрузочное устройство расходным материалом.

На интеграторе дозатора:

• - задать значение производительности, равное наименьшему пределу для поверяемого дозатора;

• - задать режим отгрузки материала (поддержание заданной производительности);

• - задать непрерывный режим работы дозатора.

Нажать кнопку «Пуск».

• 7.4.2 Отобрать не менее трех контрольных проб с применением устройства для отбора проб. Продолжительность отбора каждой пробы (6,00 ± 0,25) мин. Действительное значение времени отбора контрольной пробы определять с помощью секундомера.

Примечание - Допускается проводить непрерывный отбор контрольных проб частями продолжительностью 0,5 - 3 мин с последующим суммированием их массы. При этом суммарная продолжительность отбора контрольной пробы должна быть в пределах (6,00 ± 0,25) мин.

Действительное значение массы контрольной пробы определять на весах неавтоматического взвешивания. Погрешность определения действительного значения массы пробы должна быть не менее чем в 3 раза меньше пределов допускаемой погрешности дозаторов. Результаты измерений заносят в протокол, форма которого представлена в приложении А настоящей МП.

• 7.4.3 Повторить испытания по п. 7.4.1 при наибольшей производительности дозатора.

• 7.4.4 Значение приведенной погрешности дозаторов у, %, определяют по формуле:

  (?НПП ■ Ti

  • 100

  (1)

где Q3 - заданное значение производительности, кг/ч;

Tj - действительное значение времени отбора z-й контрольной пробы, мин;

Gt - действительное значение массы z-й контрольной пробы, кг;

(?нпп - значение наибольшего предела производительности дозатора, кг/ч.

Значение приведенной погрешности, определенное по формуле (1), для каждой контрольной пробы не должно превышать значений пределов допускаемой погрешности дозаторов, указанных в описании типа.

• 8.1 При положительных результатах поверки дозаторов (первичной и периодической) оформляют свидетельство о поверке в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. №1815. Знак поверки наносится в свидетельство о поверке и на интегратор в соответствии с рисунками 1,2.

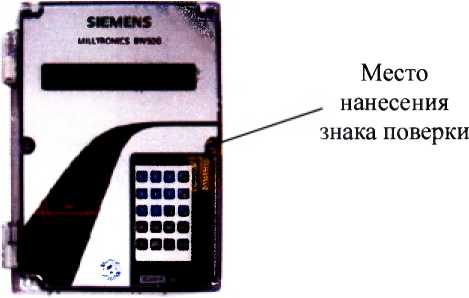

  Интегратор BW500

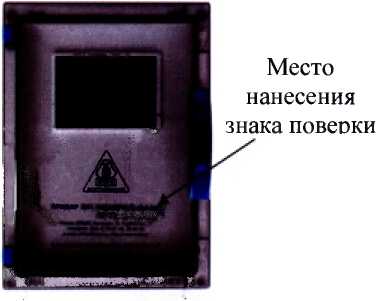

  Интегратор ПВ-23



  Место нанесения знака поверки

  Рисунок 1 - Схемы обозначение места нанесения знака поверки на интеграторы BW500 и ПВ-23

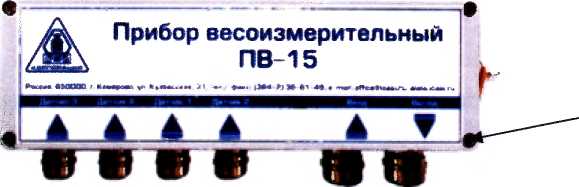

Интегратор ПВ-15

Место нанесения знака поверки

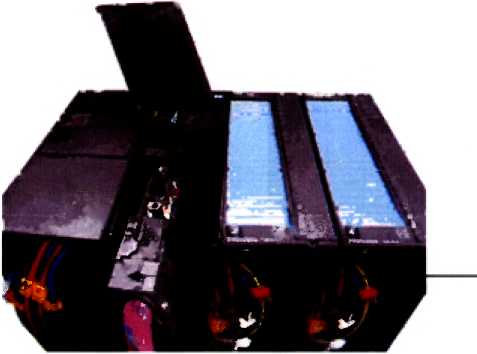

Интегратор SIWAREX FTC

Рисунок 2 - Схемы обозначение места нанесения знака поверки на интеграторы ПВ-15 и SIWAREX FTC

• 8.2 При отрицательных результатах поверки свидетельство о поверке аннулируется и оформляют извещение о непригодности к применению в соответствии с Приказом Минпромторга РФ от 02.07.2015 г. №1815.

(рекомендуемое)

Образец оформления протокола поверки

№_______от «____»________20___г.

Средство измерений (СИ)____________________________________________________________

наименование, тип

заводской номер (номера)______________________________________________________________

принадлежащее__________________________________________________________________

наименование юридического (физического) лица

поверено в соответствии с______________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:_______________________________________________________________

наименование, заводской номер, разряд, класс или погрешность

при следующих значениях влияющих факторов:

• -  температура окружающего воздуха _____°C;

• -  атмосферное давление _____кПа;

• -  относительная влажность _____%;

• -  напряжение питания _____В;

• -  частота _____Гц.

Результаты операций поверки

1 Внешний осмотр_______________________________________________________________

(обеспечение сохранности лакокрасочных покрытий, наличие маркировки и комплектующих изделий согласно комплекту поставки)

2 Опробование

(исправны/неисправны)

3 Подтверждение соответствия программного обеспечения весов

4 Определение метрологических характеристик

3 Заключение о соответствии СИ метрологическим требованиям

(соотв./не соответ.)

Поверитель _____________________ ___________________

подпись                          инициалы, фамилия

Дозаторы весовые автоматические непрерывного действия «ПОТОК». Методика поверки
