Государственная система обеспечения единства измерений
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
УТВЕРЖДАЮ
Главный метролог
![Методика поверки. Установки для проверки параметров электрической безопасности 7630, 7631. ОЕИ Аналитика](mp_html/1667051348647fd669b2ae0_files/1667051348647fd669b2ae0-1.jpg)
iL А.Н. Новиков
2017 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Установки для проверки параметров электрической безопасности 7630, 7631
МЕТОДИКА ПОВЕРКИ
ПР-18-2017МП г. Москва 2017 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок установок для проверки параметров электрической безопасности 7630, 7631, изготовленных «Microtest Corporation», Тайвань.
Установки для проверки параметров электрической безопасности 7630, 7631 (далее - установки) предназначены для формирования и измерения напряжения переменного и постоянного тока, измерения тока утечки, измерения сопротивления изоляции.
Межповерочный интервал 1 год.
Периодическая поверка установок в случае их использования для измерений (воспроизведения) меньшего числа величин, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца установок, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1 ОПЕРАЦИИ ПОВЕРКИТаблица 1 - Операции поверки
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
первичной поверке |
периодической поверке | ||
1 Внешний осмотр |
7.1 |
Да |
Да |
2 Опробование |
7.2 |
Да |
Да |
3 Проверка идентификационных данных программного обеспечения |
7.3 |
Да |
Да |
4 Определение абсолютной погрешности воспроизведения и измерения напряжения переменного тока |
7.4 |
Да |
Да |
5 Определение абсолютной погрешности воспроизведения и измерения напряжения постоянного тока |
7.5 |
Да |
Да |
6 Определение относительной погрешности измерений силы переменного тока (тока утечки) |
7.6 |
Да |
Да |
7 Определение относительной погрешности измерений силы постоянного тока (тока утечки) |
7.7 |
Да |
Да |
8 Определение относительной погрешности измерений сопротивления изоляции |
7.8 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Средства поверки
Номер пункта МП |
Наименование рабочего эталона или вспомогательного средства поверки; номер документа, регламентирующего технические требования к средству; разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики |
7.4 |
Вольтметр универсальный В7-78/1 Пределы измерений напряжения переменного тока от 0,1 до 750 В. Пределы допускаемой основной абсолютной погрешности ±(0,06-10’2-иизм.+300 е.м.р.). Трансформатор напряжения измерительный лабораторный НЛЛ-10 Кл. т. 0,1 |
7.5 |
Вольтметр универсальный В7-78/1 Пределы измерений напряжения постоянного тока от 0,1 до 1000 В. Пределы допускаемой основной абсолютной погрешности ±(0,0035-10'2-иизм.+5 е.м.р.). Делитель напряжения высоковольтный ДНВ Диапазон рабочих напряжений постоянного тока от 0,2 до 30 кВ. Пределы допускаемой основной относительной погрешности коэффициента деления ±0,5 %. |
7.6-7.7 |
Вольтметр универсальный В7-78/1. Пределы измерений силы постоянного и переменного тока от 0,01 до 3 А. Пределы допускаемой основной абсолютной погрешности измерения постоянного/переменного тока ±(0,05-10‘2Тизм.+5 е.м.р.)/ ±(0,00Г1изм.+4 е.м.р.). Блок нагрузочных резисторов Fluke 5320A/LOAD. |
7.8 |
Магазин сопротивлений АКИП-7502/1. Номинальные значения сопротивления резисторов, входящих в состав магазина: 1 106; 2-106; 7-Ю6; 1-Ю7; 2-107; ЗЮ7; 5 107; 1-108; 2-Ю8; 5108; F109; 2109; 5-109; 1 • Ю10; 21O10; 51O10; 1 • 1011; 21011; 51011. Пределы допускаемой основной относительной погрешности резисторов, входящих в состав магазина ±1 %. |
Таблица 3 - Вспомогательные средства поверки
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
Температура |
от 0 до +50 °C. |
±0,25 °C |
Цифровой термометр-гигрометр Fluke 1620А |
Давление |
от 30 до 120 кПа |
±300 Па |
Манометр абсолютного давления Testo 511 |
Влажность |
от 10 до 100 % |
±2% |
Цифровой термометр-гигрометр Fluke 1620А |
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (25 ± 5) °C;
-
- относительная влажность от 30 до 80 %;
-
- атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.;
6.1 Перед проведением подготовительные работы:
- проведены технические безопасности проводимых работ ГОСТ 12.27.0-75;
поверки должны
быть выполнены
и организационные мероприятия по в соответствии с действующими
следующие
обеспечению положениями
- проверить наличие действующих свидетельств поверки на вспомогательные средства поверки.
основные и
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
- не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;
-
- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
7.2 ОпробованиеВключить прибор. Проверить работоспособность ЖКИ, регуляторов и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.
Результаты опробования считаются удовлетворительными, если все вышеперечисленные операции прошли успешно. Установки, не прошедшие опробование, бракуют и направляют в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверка идентификационных данных программного обеспечения установок осуществляется путем считывания с дисплея информации о версии программного обеспечения при включении прибора.
Результат проверки считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
проводить методом прямых измерений напряжения, воспроизводимого поверяемым прибором, при помощи эталонной меры - трансформатора напряжения измерительного лабораторного НЛЛ-10 и вольтметра универсального В7-78/1.
Определение погрешности проводить в следующей последовательности.
-
7.4.1 Снять блокировку выходного напряжения установки согласно руководству по эксплуатации, используя блокировочный ключ из комплекта поставки.
-
7.4.2 Перевести поверяемый прибор в режим формирования напряжения переменного тока частотой 50 Гц.
-
7.4.3 Для модели 7631 настроить выходные каналы, на которые будет подаваться напряжение, согласно руководству по эксплуатации. Для этого в меню «Setup» в настройке «СН+» и «СН-» установить канал 1 в качестве канала низкого напряжения «-», канал 2 - в качестве канала высокого напряжения «+».
-
7.4.4 Подключить к выходу поверяемого прибора трансформатор напряжения НЛЛ-10. К выходу трансформатора подключить вольтметр универсальный В7-78/1, соблюдая полярность.
-
7.4.5 Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения переменного тока.
-
7.4.6 Провести измерения, устанавливая на поверяемом приборе выходное напряжение из ряда: 0,5 кВ; 1 кВ; 1,5 кВ; 2 кВ; 2,5 кВ; 3 кВ; 3,5 кВ; 4 кВ; 4,5 кВ; 5 кВ, фиксируя показания встроенного вольтметра установки и вольтметра В7-78/1.
-
7.4.7 Повторить измерения по п. 7.4.6 для частоты 60 Гц, выполнив установки согласно руководству по эксплуатации установок.
-
7.4.8 Для модели 7631 повторить измерения для остальных каналов, последовательно задавая в меню «Setup» в качестве каналов высокого напряжения каналы 3, 4, 5, 6, 7, 8, 1. При этом, неиспользуемые каналы высокого напряжения должны быть отключены. При настройке канала 1 в качестве канала высокого напряжения, канал 2 настроить в качестве канала низкого напряжения.
-
7.4.9 Определить погрешность воспроизведения и измерения напряжения переменного тока по формуле:
A=Ux-KTp-Uo (1)
где Их - значение напряжения, установленное на выходе поверяемого прибора по показаниям встроенного вольтметра установки и по установленному значению в меню «Setup», В;
Uo - значение напряжения, измеренное вольтметром В7-78/1, В;
Кур - коэффициент трансформации трансформатора напряжения НЛЛ-10.
Результаты поверки считать положительными, если погрешность воспроизведения и измерения напряжения постоянного тока, определенная по формуле (1), не превышает допускаемых пределов ±(0,03 UycT + 5 В).
7.5 Определение абсолютной погрешности воспроизведения и измерения напряжения постоянного токапроводить методом прямых измерений напряжения, воспроизводимого поверяемым прибором, эталонной мерой - делителем напряжения высоковольтным ДНВ и вольтметром универсальным В7-78/1.
Определение погрешности проводить в следующей последовательности.
-
7.5.1 Перевести поверяемый прибор в режим формирования напряжения постоянного
-
7.5.2 Для модели 7631 настроить выходные каналы, на которые будет подаваться напряжение, согласно руководству по эксплуатации. Для этого в меню «Setup» в настройке «СН+» и «СН-» установить канал 1 в качестве канала с низким потенциалом «-», канал 2 - в качестве канала с высоким потенциалом «+».
-
7.5.3 Подключить к выходу поверяемого прибора делитель напряжения высоковольтный ДНВ. К выходу делителя подключить вольтметр универсальный В7-78/1, соблюдая полярность.
-
7.5.4 Перевести вольтметр универсальный В7-78/1 в режим измерения напряжения постоянного тока.
-
7.5.5 Провести измерения, устанавливая на поверяемом приборе выходное напряжение из ряда: 0,5 кВ; 1 кВ; 1,5 кВ; 2 кВ; 2,5 кВ; 3 кВ; 3,5 кВ; 4 кВ; 4,5 кВ; 5 кВ; 5,5 кВ; 6 кВ, фиксируя показания встроенного вольтметра установки и вольтметра В7-78/1.
-
7.5.6 Для модели 7631 повторить измерения для остальных каналов, последовательно задавая в меню «Setup» в качестве каналов с высоким потенциалом каналы 3, 4, 5, 6, 7, 8, 1. При этом, неиспользуемые каналы с высоким потенциалом должны быть отключены. При настройке канала 1 в качестве канала с высоким потенциалом, канал 2 настроить в качестве канала с низким потенциалом.
-
7.5.7 Определить погрешность воспроизведения и измерения напряжения постоянного тока по формуле:
А=их-Кд-и0 (2)
где Ux - значение напряжения, установленное на выходе поверяемого прибора по показаниям встроенного вольтметра установки и по установленному значению в меню «Setup», В;
Uo - значение напряжения, измеренное вольтметром В7-78/1, В;
Кд - коэффициент деления делителя ДНВ.
Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов ±(0,03 UycT+5 В).
7.6 Определение относительной погрешности измерений силы переменного тока (тока утечки)проводить методом прямых измерений силы тока, регулируемой при помощи резисторов, подключенных последовательно в измерительную цепь, и контролируемого эталонной мерой -вольтметром универсальным В7-78/1.
Определение погрешности проводить в следующей последовательности.
-

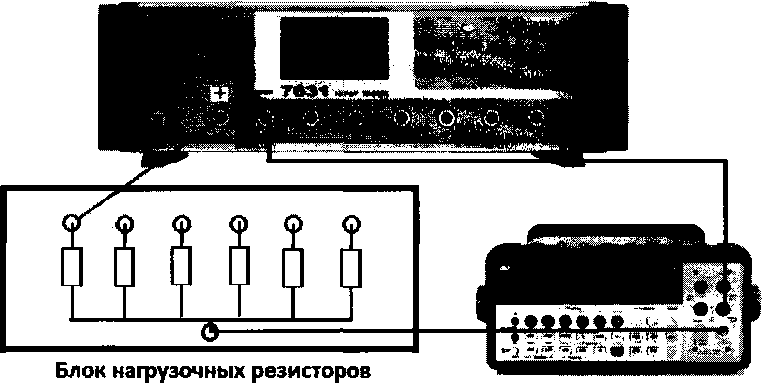

7.6.1 Собрать измерительную схему в соответствии с рисунком 1:
Рисунок 1
-
7.6.2 Перевести поверяемый прибор в режим формирования напряжения переменного тока частотой 50 Гц.
-
7.6.3 Для модели 7631 настроить выходные каналы, на которые будет подаваться напряжение, согласно руководству по эксплуатации. Для этого в меню «Setup» в настройке «СН+» и «СН-» установить канал 1 в качестве канала низкого напряжения «-», канал 2 - в качестве канала высокого напряжения «+».
-
7.6.4 Перевести вольтметр универсальный В7-78/1 в режим измерения переменного тока.
-
7.6.5 Значения тока в цепи задавать выбором номинала резистора и напряжением на выходе установки, согласно таблицы 5.
Таблица 5
Номинальное значение сопротивления |
Значение напряжения на выходе установки |
Номинальное значение тока в цепи, мА |
5 МОм |
1 кВ |
0,2 |
1 МОм |
1 кВ |
1 |
250 кОм |
1 кВ |
4 |
100 кОм |
1 кВ |
10 |
50 кОм |
1 кВ |
20 |
Примечание Допускается задавать другие номинальные значения силы тока, не менее 5 значений, равномерно распределенных по диапазону измерений; в качестве резисторов использовать высоковольтные резисторы, произвольных номиналов. Значение напряжения на выходе установки задавать исходя из номинальных значений резисторов. |
-
7.6.6 Измерить значения силы тока в цепи, фиксируя показания установки и вольтметра В7-78/1.
-
7.6.7 Для модели 7631 повторить измерения для остальных каналов, последовательно задавая в меню «Setup» в качестве каналов высокого напряжения каналы 3, 4, 5, 6, 7, 8, 1. При этом, неиспользуемые каналы высокого напряжения должны быть отключены. При настройке канала 1 в качестве канала высокого напряжения, канал 2 настроить в качестве канала низкого напряжения.
-
7.6.8 Определить относительную погрешность измерения силы тока по формуле:
Д=(1х-1о)/1о-1ОО% (3)
где 1Х - значение силы тока, измеренное по индикатору установки, А;
1о - значение силы тока, измеренное вольтметром В7-78/1, А;
Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов ±5 %.
7.7 Определение относительной погрешности измерений силы постоянного тока (тока утечки)проводить методом прямых измерений силы тока, задаваемой при помощи резисторов, подключенных к выходу установки и контролируемого эталонной мерой - вольтметром универсальным В7-78/1. В качестве резисторов использовать блок нагрузочных резисторов Fluke 5320A/LOAD.
Определение погрешности проводить в следующей последовательности.
-
7.7.1 Собрать измерительную схему в соответствии с рисунком 1.
-
7.7.2 Перевести поверяемый прибор в режим формирования напряжения постоянного
-
7.7.3 Для модели 7631 настроить выходные каналы, на которые будет подаваться напряжение, согласно руководству по эксплуатации. Для этого в меню «Setup» в настройке «СН+» и «СН-» установить канал 1 в качестве канала с низким потенциалом «-», канал 2 - в качестве канала с высоким потенциалом «+».
-
7.7.4 Перевести вольтметр универсальный В7-78/1 в режим измерения постоянного тока.
-
7.7.5 Значения тока в цепи задавать выбором номинала резистора и напряжением на выходе установки, согласно таблицы 6.
Таблица 6
Номинальное значение сопротивления |
Значение напряжения на выходе установки |
Номинальное значение тока в цепи, мА |
5 МОм |
500 В |
0,1 |
5 МОм |
1 кВ |
0,2 |
1 МОм |
1 кВ |
1 |
250 кОм |
1 кВ |
4 |
100 кОм |
500 В |
5 |
Примечание Допускается задавать другие номинальные значения силы тока, не менее 5 значений, равномерно распределенных по диапазону измерений. |
-
7.7.6 Измерить значения силы тока в цепи, фиксируя показания установки и вольтметра В7-78/1.
-
7.7.7 Для модели 7631 повторить измерения для остальных каналов, последовательно задавая в меню «Setup» в качестве каналов с высоким потенциалом каналы 3, 4, 5, 6, 7, 8, 1. При этом, неиспользуемые каналы с высоким потенциалом должны быть отключены. При настройке канала 1 в качестве канала с высоким потенциалом, канал 2 настроить в качестве канала с низким потенциалом.
-
7.7.8 Определить относительную погрешность измерения силы тока по формуле (3).
Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов ±5 %.
-
7.8 Определение относительной погрешности измерений сопротивления изоляции проводить методом прямых измерений значений сопротивления, задаваемого эталонной мерой -магазином сопротивлений АКИП-7502/1.
Определение погрешности проводить в следующей последовательности.
-
7.8.1 Перевести поверяемый прибор в режим измерения сопротивления. Значение тестового напряжения устанавливать по п. 7.8.3.
-
7.8.2 Для модели 7631 настроить выходные каналы, на которые будет подаваться напряжение, согласно руководству по эксплуатации. Для этого в меню «Setup» в настройке «СН+» и «СН-» установить канал 1 в качестве канала с низким потенциалом «-», канал 2 - в качестве канала с высоким потенциалом «+».
-
7.8.3 Подключить к измерительному выходу поверяемого прибора магазин сопротивлений АКИП-7502/1. Подключение выходов установки производить к разъемам магазина АКИП-7502/1, имеющим номинальные значения сопротивлений: 1 -106, 2 106, 7 106, 1 • 107, 2-107, З Ю7, 5107, 1 108, 2-Ю8, 5108, 1 109, 2-Ю9; 5109; 1Ю10Ом. Тестовое напряжение при этом устанавливать: 500 В при измерении сопротивлений до 1109 Ом, и 1000 В при измерении сопротивлений свыше Т109 Ом.
-
7.8.4 Провести измерения значений сопротивления, приведенных в п. 7.8.3.
-
7.8.5 Для модели 7631 повторить измерения для остальных каналов, последовательно задавая в меню «Setup» в качестве каналов с высоким потенциалом каналы 3, 4, 5, 6, 7, 8, 1. При этом, неиспользуемые каналы с высоким потенциалом должны быть отключены. При настройке канала 1 в качестве канала с высоким потенциалом, канал 2 настроить в качестве канала с низким потенциалом.
-
7.8.6 Определить относительную погрешность измерения сопротивления по формуле (4):
A=(Rx-Ro)/RolOO% (4)
где Rx - значение сопротивления, измеренное по индикатору установки. Ом:
Ro - значение сопротивления, заданное магазином сопротивлений АКИП-7502/1. Ом.
Результаты поверки считать положительными, если погрешность не превышает допускаемых пределов ±5 %.
8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
8.1 При положительных результатах поверки осциллографов оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки приборы не допускаются к дальнейшему применению, свидетельство о поверке аннулируется и выдается извещение о непригодности.
А.Н. Новиков
С.А. Корнеев
Главный метролог АО «ПриСТ»
Начальник отдела испытаний и сертификации АО «ПриСТ»
