Методика поверки «Уровнемеры "Электронный-метрошток ЭМ-0301"» (МП 208-036-2017)

УТВЕРЖДАЮ

Заместитель директора по производственной метрологии ФГУП «ВНИИМС»

Государственная система обеспечения единства измерений Уровнемеры «Электронный метрошток ЭМ-0301»

Методика поверки

МП 208-036-2017 г. Москва

2017

СОДЕРЖАНИЕ

• 1   Область применения

• 2  Нормативные ссылки

• 3  Термины, определения и обозначения

• 4  Операции поверки

• 5  Средства поверки

• 6  Требования безопасности

• 7  Условия поверки

• 8  Подготовка к поверке

• 9  Проведение поверки

• 10 Оформление результатов поверки

Приложение 1

Приложение 2

Приложение 3

Приложение 4

Настоящая методика распространяется на уровнемеры «Электронный метрошток ЭМ-0301» ТУ 4210-004-51446594-16 (далее - уровнемеры) и устанавливает по согласованию с ВНИИМС методы и средства их первичной и периодической поверки в процессе эксплуатации. Поверка уровнемеров производится в поверочной лаборатории ООО «САОН-Система».

Интервал между поверками 1 год.

В настоящей методике использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний

ГОСТ 8.321-2013 Государственная система обеспечения единства измерений (ГСП). Уровнемеры промышленного применения. Методика поверки

ГОСТ 8.477-82 ГСП. Государственная поверочная схема для средств измерений уровня жидкости

ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

Приказ Минпромторга России №1815 от 02 июля 2015 года «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

ПР 50.2.012-94 ГСП. Порядок аттестации поверителей средств измерений

Р 50.2.077-2014 ГСП. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения

РМГ 29-2013 ГСИ. Метрология. Основные термины и определения

Примечание - При пользовании настоящей методикой целесообразно проверить действие ссылочных нормативных документов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

В настоящей методике применены термины по ГОСТ 8.321 и РМГ 29.

При проведении поверки должны бьггь выполнены операции, указанные в таблице 1. Таблица 1 - Операции, выполняемые при поверке

• 5.1. Средства поверки устройства измерения уровня.

  • 5.1.1. При проведении первичных и периодических поверок устройства измерения уровня должны применяться следующие средства поверки:

-уровнемерная установка ИК-1 ФТЕИ.407619.002 (регистрационный № 26921-04) с абсолютной погрешностью не более 0,3мм.

-ПЭВМ;

-программное обеспечение;

-установка для периодических поверок ФТЕИ.407619.003 (Рис. 1.1, Приложение 1)

• 5.1.2 Средства поверки устройства измерения температуры.

5.1.2.1 При проведении первичной поверки устройства измерения температуры должны применяться следующие средства поверки:

-набор термометров ТЛ-4 по ТУ25-2021.003 с диапазоном от -40°С до +50°С и ценой деления 0,1 °C или электронный термометр ЛТЗОО с пределом допускаемой абсолютной погрешности ±0,05 °C;

-термокамера с диапазоном установки температуры -45°С до +55°С.

-устройство для первичной поверки температуры ЭМ ФТЕИ.407619.006.

5.1.2.2. При проведении периодической поверки устройства измерения температуры в условиях эксплуатации должны применяться следующие средства поверки:

-набор термометров ТЛ-4 по ТУ 25-2021.003 с диапазоном от -40°С до +50°С и ценой деления 0,1° С или электронный термометр ЛТ-300 (-5О...ЗОО)°С, ФИФ №45379-10 с пределом допускаемой абсолютной погрешности 0,05°С;

-устройство для периодической поверки ЭМ ФТЕИ.407619.003.

• 5.1.3. Средства поверки сигнализатора подтоварной воды ФТЕИ 687291.005.

При проведении первичной и периодических поверок сигнализатора касания и подтоварной воды должны применяться следующие средства поверки:

-штангенциркуль ШЦ-250-0,1 (регистрационный № №22088-07);

-дистиллированная вод 500мл;

-цилиндр стеклянный лабораторный мерный 1000мл ГОСТ 1770-74.

Допускается применение других средств поверки с характеристиками, отвечающими вышеуказанным требованиям.

Все средства поверки должны иметь действующие свидетельства о поверке или свидетельства об аттестации в качестве эталона.

Перед началом периодической поверки необходимо изучить правила техники безопасности проведения работ во взрывоопасной зоне резервуаров-хранилищ нефтепродуктов и выполнять их в процессе выполнения поверочных работ.

• 7.1. При проведении первичной поверки должны быть соблюдены следующие условия:

• - температура окружающей среды от 10°С до 30°С;

• - относительная влажность воздуха от 45 до 80%;

• - атмосферное давление от 84 до 106,7кПа.

В случае несоответствия требованиям условий, поверка не производится.

• 7.2. Условия поверки устройства измерения уровня

  • 7.2.1. Первичную поверку устройства измерения уровня уровнемера при выпуске из производства или ремонте необходимо проводить на сертифицированной уровнемерной установке ИК-1.

  • 7.2.2. Периодическую поверку устройства измерения уровня уровнемера в заводских условиях необходимо проводить с помощью устройства для периодической поверки

ФТЕИ. 407619.003 при положительной температуре окружающей среды.

• 7.3. Условия поверки устройства измерения температуры.

  • 7.3.1. Поверка устройства измерения температуры уровнемера осуществляется методом сличения показаний поверяемого датчика температуры с показателями эталонного термометра.

  • 7.3.2. При периодической поверке время измерения температуры в пробоотборнике не должно превышать 20 сек.

• 8.1. Подготовка к первичной поверке устройства измерения уровня НП.

  • 8.1.1. Перед проведением первичной поверки устройства измерения уровня уровнемера в соответствии с производственной инструкцией, изложенной в «Описании программы MS-4» должны быть записаны соответствующие константы.

  • 8.1.2.   Необходимо подготовить технологический паспорт уровнемера, программное обеспечение, ПК, установку поверочную ИК-1 и установку ФТЕИ 407619.003 .

• 8.2. Подготовка к первичной поверке устройства измерения температуры.

  • 8.2.1.  Перед проведением первичной поверки устройства измерения температуры необходимо убедиться, что в процессор уровнемера записаны ID (идентификаторы) номера датчиков температуры, в соответствии с производственной инструкцией, изложенной в «Описании программы MS-4».

  • 8.2.2.  Перед проведением первичной поверки устройства измерения температуры уровнемера измерительную штангу уровнемера (ИШ) поместить в термокамеру так, чтобы антенна приемопередатчика была вне термокамеры. Щуп термометра ЛТ-300 располагается в непосредственной близости от датчика температуры уровнемера.

• 9.1. Внешний осмотр

При проведении внешнего осмотра необходимо установить соответствие конструкции уровнемера следующим требованиям:

-комплектация уровнемера устройствами и его номер должен совпадать с записями в паспорте

-отсутствие механических повреждений: вмятин, царапин, отслоение покрытий

• 9.2. Опробование

  • 9.2.1. Опробование устройства измерения уровня уровнемера.

Закрепить ИШ на уровнемерной установке. Включить питание ИШ и пульта оператора (ПУ). Плавно опуская ИШ, убедиться в росте уровня на ПУ.

Опробование устройства измерения уровня уровнемера в процессе эксплуатации производится в заполненной емкости. Включают питание ИШ и пульта оператора. ИШ медленно погружается в емкость, при этом на ПУ должно наблюдаться увеличение уровня.

• 9.2.2. Опробование устройства измерения температуры уровнемера.

Опробование средств измерения температуры уровнемера при первичной поверке производится следующим образом. Включают питание ИШ и ПУ. Уровнемер располагают в помещении с нормальными климатическими условиями, при этом нужно не допускать попадания на него прямых солнечных лучей и не приближать ближе 3-х м к нагревательным приборам. Показание устройства измерения температуры на ПУ должно находиться в пределах от 10 до 30°С.

Опробование устройства измерения температуры в процессе эксплуатации производится следующим образом. ИШ погружается в нефтепродукт. После выдержки в течение 3 мин считываются показания температуры с ПУ. Показание устройства измерения температуры уровнемера на ПУ должно находиться в пределах от 10 до 30°С.

• 9.2.3 Подтверждение соответствия программного обеспечения

Операция «Подтверждение соответствия программного обеспечения» включает:

• - определение идентификационного наименования программного обеспечения;

• - определение номера версии (идентификационного номера) программного обеспечения;

• - определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.

Результат считают положительным, если идентификационные данные (номер версии ПО), появляющиеся на экране монитора компьютера подключенного к уровнемеру, во вкладке

идентификация соответствует указанным в таблице 2.

Таблица 2 - Идентификационные данные программного обеспечения

• 9.3. Определение метрологических характеристик.

  • 9.3.1. Определение метрологических характеристик устройства измерения уровня.

Определение метрологических характеристик производится без учета технологической величины смещения нулевой отметки конкретного уровнемера. Закрепить ИШ на установке поверочной уровнемерной ИК-1, включить питание ИШ, УСП и ПК. Установить подвижную губку штангенциркуля ШЦ1 установки ИК-1 в крайнее верхнее положение 1992мм. Совместить в крайнем верхнем положении каретку установки ИК-1, посредством перемещения каретки ИК-1 на заданное количество шагов до контакта щупа микрометрического индикатора установки с губкой ШЦ1 ИК-1 в положении 1992мм. Зафиксировать. Далее определяется смещение шкалы уровнемера относительно измерительной установки ИК-1. Для этого, опустить каретку с ИШ уровнемера на заданное количество шагов до контакта нижнего края плат электродов ИШ с поверхностью калибровочной жидкости в точке перелива установки ИК-1. Штангенциркулем измерить перемещение установки. Смещение шкалы уровнемера относительно установки определяется как разность показаний в крайнем верхнем положении и измеренным значением при заданном количестве шагов по формуле (1):

Нем = 1992-Нт.п.                                (1)

где:

Нем-смещение шкалы уровнемера ЭМ-0301 в мм.

Нт. п. - показания ИК-1 в точке перелива.

После определения смещение шкалы уровнемера относительно установки ИК-1 производятся измерения уровня в шести фиксированных точках диапазона ИК-1, это 207,6±1; 548,3±1; 815,7±1; 1079,1±1; 1337,5±1; 1529,0±1 относительно базовой крайней верхней точки ИК-1 (1992мм). Последовательность действий при производстве измерений должна строго соответствовать руководству оператора ИК-1 ФТЕИ.407619.002РЭ

Абсолютная погрешность устройства измерения уровня уровнемера определяется методом сличения результатов измерения поверяемого уровнемера с показаниями ИК-1 по формуле (2).

АН = Н1ик-1 - Н;уэм - Нем                           (2)

где:

АН - абсолютная погрешность измерения уровня;

Ник - показания ИК-1;

Н1уэм - показания поверяемого уровнемера;

Нем - смещение шкалы уровнемера.

Оценка погрешности измерения уровня производится по 6 значениям уровня, полученным в фиксированных точках диапазона измерения (207,6±1; 548,3±1; 815,7±1; 1079,1±1; 1337,5±1; 1529,0±1). Значения уровня, измеренные поверяемым уровнемером, отражаются на дисплее ПК и записываются в таблицу 3

Таблица 3 - Таблица результатов поверки

Основная абсолютная погрешность измерения уровня АН не должна превышать 0,8мм.

По завершению первичной поверки измерить штангенциркулем длину измерительной секции датчика уровня с учетом подпятника и смещения кассеты плат чувствительных элементов. Внести полученное значение длины измерительной секции в паспорт и ПУ.

Перед проведением периодической поверки при помощи металлической меры длины (Приложение 2) измерить трафаретные высоты устройства ФТЕИ.407619.003 (Приложение 1, рис.2). После чего оно заливается трансформаторным маслом МВ ТУ381.01.857-80. ИШ опустить вертикально в устройство ФТЕИ.407619.003 (Приложение 1, рис.1) так, чтобы начался перелив жидкости в дренажное отверстие. Провести измерения уровня в соответствии с п.п. 7.1; 7.2; 7.3, руководства оператору ФТЕИ.407522.003РО. Показания уровнемера должны отличаться от трафаретной высоты не более чем ±1мм.

Периодическая поверка устройства измерения уровня уровнемера проводится в заводских условиях на установке ФТЕИ.407619.003. Перед проведением поверки с помощью металлических мер длины (действительное значение которых определены с погрешностью не более ±0,2мм) и штангенциркуля измеряются трафаретные высоты установок ФТЕИ.407619.003 (Приложение 3). После чего они заливаются трансформаторным маслом МВ ТУ 381.01.857-80.

Включить питание ИШ кнопкой S1 «ВКЛ», при этом загорается светодиод Н1, ПУ клавишей «START». Клавишей «SHIFT» в главном меню ПУ выбрать «Режим контроля», нажать клавишу «ENTER», затем клавишу «SHIFT». На дисплее ПУ должна появиться надпись «Контрольное измерение». Нажать клавишу «ENTER». Опустить ИШ в одну из трафаретных высот появления перелива. При срабатывании датчика касания и вертикальности на СК должны загореться зеленый и красный светодиоды. При этом на ПУ появляется надпись «подготовка к измерениям». На СК нажать кнопку «ФИКС» и удерживать ее до тех пор, пока не замигает зеленый светодиод «фикс». При этом на ПУ появляется надпись «идет измерение». По окончанию измерений светодиоды «пит» и «верт» гаснут, а светодиод «фикс.» начинает мигать. На дисплее ПУ появляются значения уровня топлива Hf, уровня подтоварной воды Hw и три температуры. Нажать клавишу «ENTER». Второе измерение проводить аналогичным образом.

Результаты определяются по формуле (3):

ДН = Нэт-Н,                                (3)

где:

АН - абсолютная погрешность измерения уровня;

Нэт - трафаретные высоты резервуаров: Нэт] - 2060,0; Нэтг - 2499,7; Нэтз - 3001,5.

Н - показания уровня на ПУ.

Если АН < 1 мм, уровнемер признается годным.

• 9.3.2. Определение метрологических характеристик устройства измерения температуры уровнемера.

Для проведения первичной поверки измерителя температуры уровнемера его помещают в термокамеру. Эталонный термометр располагается вблизи датчика температуры уровнемера, и измерения температуры проводятся в следующих пяти точках: -40°С, -20°С, 0, 20°С, 50°С.

Абсолютная погрешность измерения температуры в каждой точке диапазона определяется по формуле:

ДТ = Т_уэм-То                                (4)

где:

АТ - абсолютная погрешность измерения температуры;

Туэм - значение датчика температуры уровнемера;

То - показания эталонного термометра.

Если АТ > ± 0,5°С устройство измерения температуры бракуется.

При периодической поверке в процессе эксплуатации оценка погрешности измерения температуры производится следующим образом. В термостатированный сосуд заливается вода с температурой +4(Н50^оС. Через отверстие в крышке термостатированного сосуда устанавливается эталонный термометр, а рядом с ним - датчик температуры уровнемера так, чтобы расстояние между эталонным термометром и датчиком уровнемера было минимальным. Не вынимая датчика из сосуда, фиксируют показания эталонного термометра. Включить питание ИШ кнопкой S1. Повторить п. 6.5 руководства по эксплуатации. Разность показаний устройства измерения температуры уровнемера и эталонного термометра должна быть не более ±0,5°С

Поместить в термостатированный сосуд воду со льдом и повторить изложенные выше операции. Разность показаний устройства измерения температуры уровнемера и эталонного термометра должна быть не более ±0,5°С.

В случае если разность показаний превышает ±0,5°С, уровнемер бракуется.

• 9.3.3 Поверка сигнализатора касания и подтоварной воды ФТЕИ.687291.005. Производится методом сличения показаний уровнемера и уровня измеренного штангенциркулем. Для этого, на чугунной поверочной плите устанавливаются ШР630 и стеклянный мерный лабораторный цилиндр. На ШР установить уровень от плиты 19 ± 0,1мм, и приблизить до касания измерительную губку к боковой поверхности мерного цилиндра.

Узел сигнализатора ФТЕИ.687291.005 подключить через кабель ФТЕИ.685631.032 к связному контроллеру (СК ФТЕИ.413420.002). Поместить узел сигнализатора в стеклянный мерный стакан до упора в дно.

Включить питание клавишей «ВКЛ» на СК. Визуально убедиться в наличии касания дна и зажигании светодиодного индикатора касания дня. Далее налить в мерный цилиндр дистиллированной воды до уровня 19 ± 1,0мм от дна. Произвести измерения согласно п. п.7.1,

• 7.2, 7.3. РО ФТЕИ407522.003, в режиме контрольного измерения, измерения уровня воды. Также произвести измерения уровня воды посредством ШР630. Если разница в показаниях уровня воды превышает 2,5мм то сигнализатор ФТЕИ.687291.005 признается бракованным.

• 10.1. Результаты поверки оформляют протоколом поверки в произвольной форме. Опломбирование уровнемеров производится путем нанесения знака поверки согласно Приложению 4.

• 10.2. Положительные результаты первичной поверки оформляют записью в паспорте на уровнемер в соответствии с Приказом Минпромторга России №1815.

Положительные результаты периодической поверки оформляют записью в паспорте, и'или свидетельством о поверке в соответствии с Приказом Минпромторга России №1815.

• 10.3. При отрицательных результатах первичной поверки уровнемер считают непригодным к применению и в эксплуатацию не допускают.

При отрицательных результатах периодической поверки уровнемер считают непригодным к применению и оформляют извещение о непригодности уровнемера с указанием причин в соответствии с Приказом Минпромторга России №1815

Начальник отдела 208

ФГУП «вниимс»

Начальник сектора

ФГУП «ВНИИМС»

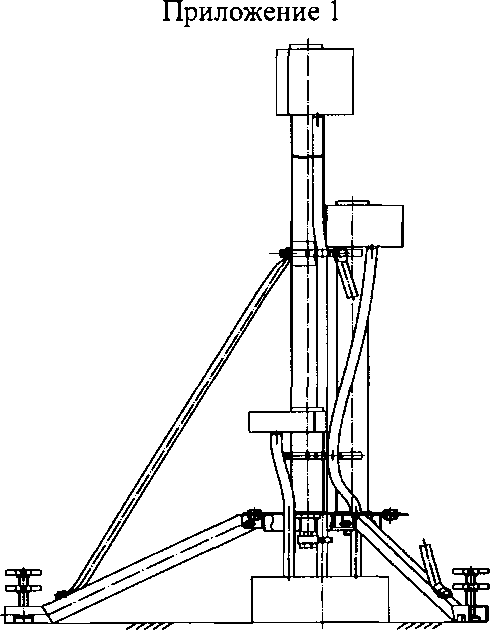

Рисунок 1.1 - Установка периодической поверки ФТЕИ.407619.003

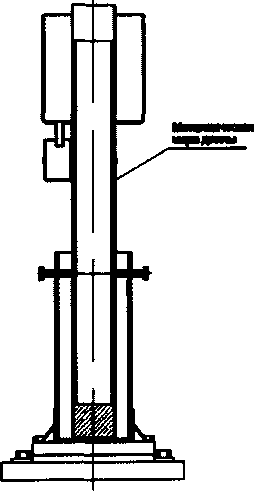

Рисунок 1.2 - Установка периодической поверки ФТЕИ.407619.003

Приложение 2

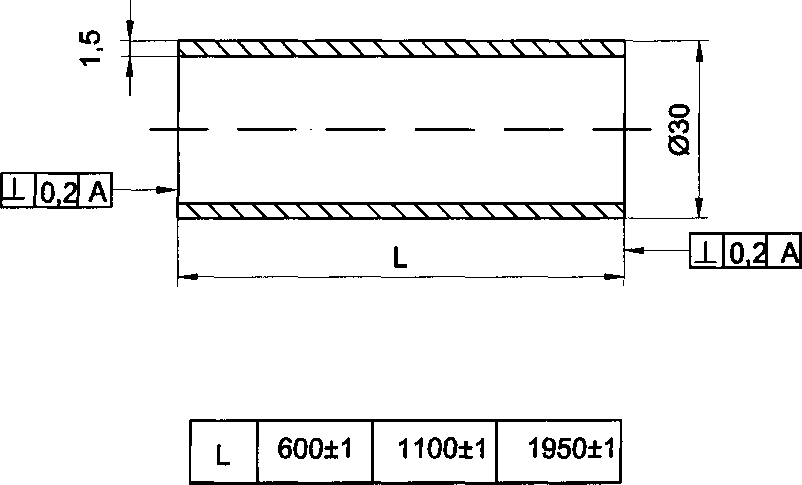

Рисунок 2.1 - Меры длины металлические

Номинальные величины L должны быть измерены с погрешностью не более ±0,2 мм. Меры должны иметь протоколы измерений, проведенных Центрами стандартизации метрологии.

Проверку действительных значений величин производить ежегодно.

Меры не должны иметь механических повреждений.

На мерах должна быть гравировка с указанием номинального размер

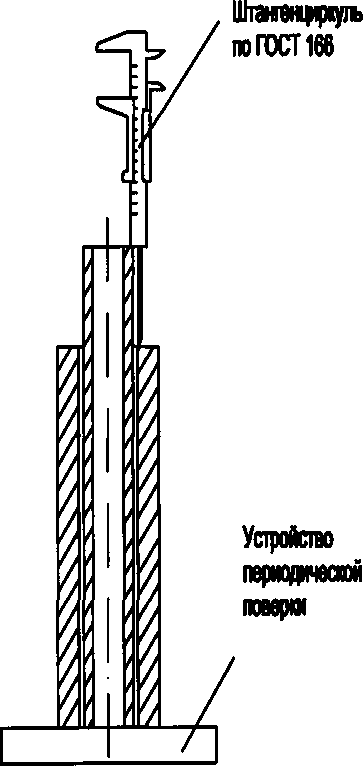

Рисунок 3.1 - Схема измерений трафаретных высот

Знак утверждения типа

ЭМХВ91 iimr,

Место для нанесения знака поверки

/*

Пломба завода-изготовителя

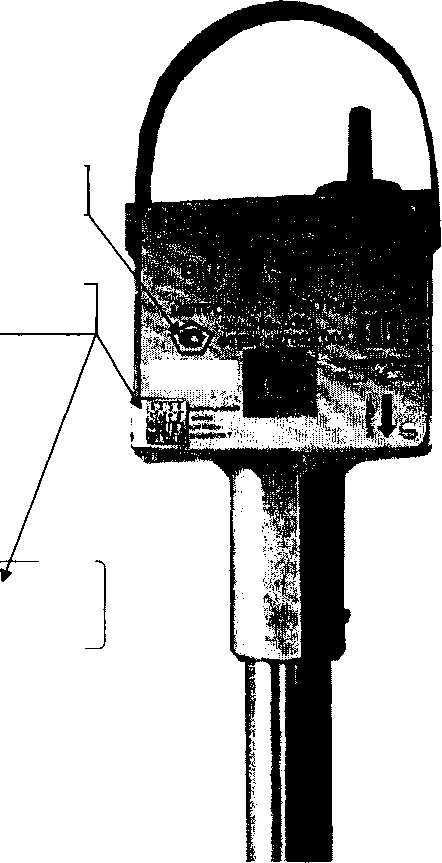

Рисунок 4.1 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя и знака утверждения типа

14
