СОГЛАСОВАНО

УТВЕРЖДАЮ

Коммерческий директор

Директор Испытательного центра

Анализаторы кабельные VDVII PLUS, VDVII PRO Методика поверки ОБЩИЕ СВЕДЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверки анализаторов кабельных LanTEK III, далее анализаторов, выпускаемых IDEAL INDUSTRIES INC. США, находящихся в эксплуатации, а также после хранения и ремонта.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Межповерочный интервал - два года.

Поверку анализаторов осуществляют метрологические службы организаций, которые аккредитованы в системе Росаккредитации на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в табл.1.

Таблица 1

Наименование операции

Пункт методики

Проведение операции при

Первичной поверке

Периодической поверке

1

Внешний осмотр

7.1

Да

Да

2

Опробование

7.2

Да

Да

3

Определение абсолютной погрешности измерения длины металлического кабеля

7.3

Да

Да

4

Определение абсолютной погрешности измерения вносимого затухания металлического кабеля

7.4

Да

Да

5

Определение абсолютной погрешности измерения электрического сопротивления металлического кабеля

7.5

Да

Да

6

Определение абсолютной погрешности измерения длины оптического кабеля

7.6

Да

Да

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Основные и вспомогательные средства поверки

Помер пункта методики поверки

Наименование и тип средства поверки, метрологические характеристики

7.3, 7.4, 7.5

Катушка кабеля Cat 5е, 6А или 7а калиброванной длины (от 80 до 450 м)

7.3, 7.5

Прибор кабельный ИРК-ПРО Гамма (per. № 57942-14): измерение длины кабеля от 1,5 до 66970 м, пределы допускаемой погрешности ±0,2 м

7.4

Генератор сигналов высокочастотный Г4-129: (310-1200) МГц, iS-lO"4; (1-10'15- 1-10'2) Вт

7-4

Вольтметр переменного тока B3-63: 10 Гц-1500 МГц, 10 мВ-100 В; пределы максимально допустимой погрешности ±(0,2±0,08-Uk/Ux) %, входной импеданс: 80 кОм

[ 7.6. 7.7

Катушка оптического кабеля калиброванной длины: от 5 до 20000 м (SM - одномодовый) и/или от 5 до 7500 м (ММ - многомодовый)

Номер пункта методики поверки

Наименование и тип средства поверки, метрологические характеристики

7.6. 7.7

Тестер-рефлектометр оптический ТОПАЗ-7000-AR, модификация ТОПАЗ-7327-ARX (per. № 50268-12): длина волны 850±30; 1310±30, 1550±30 нм; диапазон измерения расстояния от 0,005 до 128 км; пределы максимально допустимой погрешности измерения расстояния ±(0,7+5• 1 0‘5Ь+5СЧИт), где L - длина кабеля, 5СЧИТ.- дискретность считывания в м

  • 2.2 Допускается использовать другие средства поверки с аналогичными метрологическими характеристиками.

  • 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ
  • 3.1 К проведению поверки допускаются лица:

  • - прошедшие обучение на поверителей радиотехнических, электрических и оптических СИ (в зависимости от типа поверяемого анализатора);

  • - изучившие эксплуатационную документацию поверяемого СИ;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При поверке должны выполняться меры безопасности, указанные в руководствах и инструкциях по эксплуатации поверяемого анализатора и средств поверки.

  • 4.2 Рабочее место должно иметь соответствующее освещение.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды (20±5)°С;

  • -  относительная влажность воздуха (65±15)%;

  • -  атмосферное давление (100±8)кПа;

  • -  напряжение сети питания (220±11)В;

  • -  частота промышленной сети (50±0,5)Гц.

6 ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Перед проведением поверки следует проверить наличие эксплуатационной документации и срок действия свидетельств о поверке на средства поверки.

  • 6.2 Включить средства поверки и прогреть их в течение времени, указанного в инструкции по эксплуатации.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр.

    • 7.1.1 Визуальным осмотром проверяют соответствие изделий технической документации в части комплектности, фиксации регулировочных элементов, маркировки и упаковки. Также проверяют отсутствие видимых повреждений, целостность соединительных кабелей, зажимов и разъемов.

  • 7.2 Опробование.

    • 7.2.1 Опробование проводят после ознакомления с руководством по эксплуатации.

При опробовании производят подготовку анализатора к работе в соответствии с руководством по эксплуатации. Проверяют возможность подключения к электросети, включения анализатора. Включают анализатор нажатием клавиши включение/выключение питания.

При поверке анализаторов проверяют номер версии встроенного программного обеспечения (ПО), на странице Instrument-About или Instrument-Tester Details. Считывают номер Firmware Version или Firmware Revision. Он должен быть не ниже 3.1.

  • 7.2.2 Опробование анализаторов для металлического кабеля

При вставленных кабельных адаптерах для металлического кабеля проводят коррекцию нуля (Field Calibration), пользуясь руководством по эксплуатации LanTEK III.

На экране Preferences-Measurement Units устанавливают единицы измерения длины -м. Затем проверяют работоспособность при выполнении основной функции - измерения длины, соединив основной (DH) и удаленный (RH) прибор анализатора коротким кабелем. Нажимают кнопку Length. Удостоверившись, что анализатор выполняет измерения, показывая длину, примерно равную длине кабеля для всех пар жил, переходят к поверке.

  • 7.2.3 Опробование анализаторов для оптического кабеля.

При вставленном в анализатор модуле-адаптере FiberTEK III, одномодовом или многомодовом, предварительно проводят, пользуясь руководством по эксплуатации FiberTEK III, калибровку (Field Calibration) в режиме с одним пусковым кабелем, установив: Loop -1 Jumper - Unidirect, с помощью короткого соединительного кабеля (<2 м). Работоспособность проверяют в режиме AUTOTEST при присоединении к гнезду Тх используемого при калибровке пускового кабеля, к другому концу которого присоединяют оптический соединительный кабель длиной >4 м. Удостоверившись, что анализатор выполняет измерения, показывая длину, примерно равную длине соединительного кабеля, переходят к поверке.

  • 7.3 Определение абсолютной погрешности измерения длины металлического кабеля

    • 7.3.1 Для определения абсолютной погрешности измерения длины металлического кабеля используют катушку кабеля структурированных кабельных систем (СКС) CAT 5е, CAT 6, CAT 6А или CAT 7 длиной от 80 до 500 м, длины пар жил которой LH ц-2), Ьн(з-б), Lh(4-5), L|I(7.s) предварительно определяют с помощью кабельного прибора более высокой точности, чем поверяемый анализатор, например, ИРК-ПРО Гамма

На экране Copper Test Standart устанавливают тип кабеля, используемого для поверки, пли известное для него значение NVP (номинальная скорость распространения).

ПРИМЕЧАНИЕ - Значение NVP обратно пропорционально коэффициенту укорочения, установленному на ИРК-ПРО Гамма при калибровке длины катушки кабеля.

Осуществляют коррекцию нуля (Field Calibration), пользуясь руководством по эксплуатации.

ПРИМЕЧАНИЕ 1 - Если катушка металлического кабеля имеет на концах соединители RJ45, то есть может быть непосредственно подключена к приборам DH и RH анализатора, то коррекцию нуля проводят, используя в первом и втором шаге один короткий соединительный кабель известной длины LCK.

  • 7.3.2 Затем измеряют длину пар жил катушки кабеля.

Подключают катушку кабеля к прибору анализатора DH. Другой конец кабеля подключают к прибору анализатора RH. Устанавливают анализатор в режим Analyze (высвечивают на экране картинку с микроскопом). Нажимают кнопку Enter. Записывают показания длины {Length) для каждой пары L„ и определяют абсолютную погрешность измерения Л],, сравнив эти показания с известными длинами по формуле:

A|.“(L||-Lh),m                                                                (1)

ПРИМЕЧАНИЕ 3 - Если коррекция нуля была проведена с помощью одного соединительного кабеля, го значение Е„ получают, прибавляя к показанию анализатора значение длины соединительного кабеля LCK.

Анализатор признается годным, если погрешность измерения для всех пар не превышает значения Дц ±(0,03-L + 1) м.

  • 7.4 Определение абсолютной погрешности измерения вносимого затухания металлического кабеля

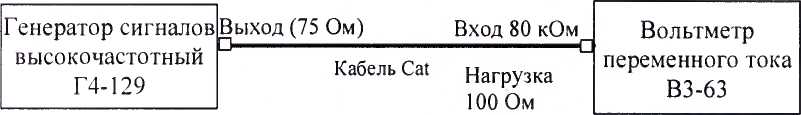

    • 7.4.1 Предварительно определяют затухание в диапазоне частот пар жил катушки кабеля, пользуясь схемой рис.7.1.

Рисунок 7.1 - Определение затухания кабеля с известными длинами пар жил

АВ|| = 20^(ивх)в|,), где                                                                (2)

Пвх- выходное напряжение генератора, соответствующее напряжению на входе пары жил;

П|,ыХ - напряжение на выходе той же пары жил;

А„ц - вносимое затухание в дБ.

Повторяют измерения для других пар.

  • 7.4.2 Затем измеряют вносимое затухание пар жил поверяемым анализатором в режиме Analyze, нажав кнопку Enter. Записывают показания вносимого затухания (Insertion Loss') для каждой пары Аи и определяют абсолютную погрешность измерения ДА, сравнив эти показания с известными измеренными ранее значениями вносимого затухания для пар катушки кабеля. Определяют погрешность измерения по формуле.

ДЛ = (АВ11-А,13М) дБ                                                               (3)

  • 7.4.3 Анализатор признается годным, если погрешность измерения ДА не превышает значения ±0,75 дБ..

  • 7.5 Определение абсолютной погрешности измерения электрического сопротивления металлического кабеля

    • 7.5.1 Предварительно должны быть определены значения электрического сопротивления пар катушки средством измерения электрического сопротивления с допускаемой погрешностью не более ±0,3 %. Получают значения R н <i-2), R н (з-б), R н (4-5), R п (7-Х)-

Затем измеряют сопротивление пар жил используемой катушки кабеля поверяемым анализатором в режиме Analyze, нажав кнопку Enter. Записывают показания электрического сопротивления (Resistance) для каждой пары R и и определяют абсолютную погрешность измерения Дд, сравнив эти показания с известными измеренными ранее значениями

электрического сопротивления для пар катушки кабеля R н (1-2), Ян(з-б), RH(4-5), RH(7-8): Дк ~ (Rn-cp ■ Rh) Ом

(4)

  • 7.5.2 Анализатор признается годным, если погрешность измерения для всех пар не превышает значения Ar = ±(0,01 R + 2) Ом.

  • 7.6 Определение погрешности измерения длины оптического кабеля

    • 7.6.1 Для определения погрешности измерения длины оптического кабеля анализатором LanTEK III/FiberTEK III с вставленными модулями-адаптерами для одномодового и многомодового волокна используют катушку оптического волокна с известной длиной волокна, одномодового и/или многомодового (в зависимости от типа входящих в комплект анализатора адаптеров). Предварительно определяют длину волокна в катушке с помощью оптического рефлектометра с погрешностью не более ±(0,7+5-10'5L) м.

Проводят калибровку (Field Calibration) в режиме Loop, пользуясь руководством по эксплуатации FiberTEK III в режиме с одним пусковым кабелем (см. П..7.2.3).

Для определения погрешности измерения длины оптического кабеля один конец пускового кабеля подключают к Тх анализатора, другой конец к волокну оптической линии калиброванной длины, другой конец волокна к разъему Rx анализатора. Нажимают кнопку AUTOTEST. Повторяют измерения не менее 3 раз.

Определяют погрешность измерения длины волокна по формуле (1), см. п.7.3.2.

  • 7.6.2 Анализатор признают годным, если погрешность измерения длины не превышает значения Д|_ = ±(0,02 L + 1,5) м.

8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 Результаты поверки оформляют протоколом произвольной формы и свидетельством установленной формы в случае соответствия анализаторов требованиям, указанным в технической документации.

  • 8.2 Если анализатор по результатам поверки признан непригодным к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности к применению» установленной формы и ее эксплуатация запрещается.

  • 8.3 Формы «Свидетельство о поверке» и «Извещение о непригодности к применению»

оформляются в соответствии с документом «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденным Приказом Минпромторга России №   1815 от 02.07.2015 г.

зарегистрированным в Минюсте России, регистрационный № 38822 от 04.09.2015 г.

Ведущий научный сотрудник ФГУП ЦНИИС

Н.Ф.Мельникова
