Методика поверки «Преобразователи измерительные ввода-вывода серий АСТ, МАЗ, МАЙ, УУА$, УУАЙ, УУТУ, У\УТИ, » (Код не указан!)
СОГЛАСОВАНО
Генеральный директор
М.п.
УТВЕРЖДАЮ
Технический директор
ООО «ИЦРМ»
Методика поверки
г. Видное
2017 г.
Содержание-
1.1 Настоящая методика поверки распространяется на преобразователи измерительные ввода-вывода серий ACT, MAS, MAZ, WAS, WAZ, WTS, WTZ (далее - преобразователи) и устанавливает методику их первичной и периодической поверок.
-
1.2 На первичную поверку следует предъявлять преобразователь, принятый отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.
-
1.3 На периодическую поверку следует предъявлять преобразователь в процессе эксплуатации и хранения, который был подвергнут регламентным работам необходимого вида, и в эксплуатационных документах на который есть отметка о выполнении указанных работ.
-
1.4 Периодичность поверки в процессе эксплуатации и хранения устанавливается потребителем с учетом условий и интенсивности эксплуатации преобразователя, но не реже одного раза в пять лет.
-
2.1 При проведении поверки выполняют операции, указанные в таблице 1.
операций поверки преобразователь бракуют и его поверку прекращают.
Таблица 1
|
Наименование операции поверки |
Номер пунк-та методики поверки |
Необходимость выполнения | |
|
при первичной поверке |
при периодической поверке | ||
|
Внешний осмотр |
8.1 |
Да |
Да |
|
Опробование |
8.2 |
Да |
Да |
|
Проверка электрической прочности и электрического сопротивления изоляции |
8.3 |
Да |
Нет |
|
Подтверждение соответствия программного обеспечения |
8.4 |
Да |
Нет |
|
Определение нормируемых метрологических характеристик |
8.5 |
Да |
Да |
-
2.2 Последовательность проведения операций поверки обязательна.
-
2.3 При получении отрицательного результата в процессе выполнения любой из
3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.
Таблица 2
|
Наименование, обозначение |
Тип |
Регистрационный номер в Федеральном информационном фонде (требуемые характеристики) |
|
Основные средства поверки | ||
|
1. Калибратор универсальный |
9100 |
25985-09 |
|
2. Мультиметр |
3458А |
25900-03 |
|
3. Шунт измерительный стационарный взаимозаменяемый |
75ШИС, 75ШИСВ, 75ШИСВ.4 |
29211-10 |
|
Наименование, обозначение |
Тип |
Регистрационный номер в Федеральном информационном фонде (требуемые характеристики) |
|
4. Генератор сигналов произвольной формы |
33120А |
26209-03 |
|
В |
спомогательные средства поверки | |
|
5. Стенд испытательный постоянного тока |
СИ-DC |
- |
|
6. Установка для проверки параметров электрической безопасности |
GPT-79803 |
50682-12 |
|
7. ПЭВМ |
IBM PC |
Наличие интерфейса Ethernet; объем оперативной памяти не менее 1 Гб; объем жесткого диска не менее 10Гб; дисковод для чтения CD-ROM; операционная система Windows |
|
8. Термогигрометр электронный |
«CENTER» модель 313 |
22129-09 |
|
9. Барометр-анероид метеорологический |
БАММ-1 |
5738-76 |
|
10. Источник постоянного напряжения |
SM 400-AR-8 |
53452-13 |
|
11. ЛАТР однофазный |
TSGC2-3B |
- |
-
3.2 Допускается применение других средств поверки, обеспечивающих определение характеристик с требуемой точностью.
-
3.3 Применяемые средства поверки должны быть исправны.
-
3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.
-
4.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.
-
4.2 Поверитель должен иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.
-
5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на преобразователи и применяемые средства поверки.
-
5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
-
6.1 При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (20 ± 5) °C;
-
- относительная влажность воздуха от 30 до 80 %;
-
- атмосферное давление от 84 до 106 кПа.
-
7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:
-
- провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;
-
- выдержать преобразователь в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;
-
- подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.
-
8.1 Внешний осмотр
При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
- комплектность должна соответствовать руководству по эксплуатации;
-
- все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;
-
- не должно быть механических повреждений корпуса, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.
-
- все разъемы и клеммы не должны иметь повреждений и должны быть чистыми.
Результат внешнего осмотра считают положительным, если соблюдаются вышеуказанные требования.
-
8.2 Опробование
-
1) подготовить преобразователь в соответствии с руководством по эксплуатации;
-
2) подать на преобразователь напряжение питания с источника питания (для напряжения питания переменного тока - ЛАТР однофазный TSGC2-3B; для напряжения питания постоянного тока - источник питания SM 400-AR-8);
-
3) подключить к преобразователю калибратор универсальный 9100 (далее - 9100) и мультиметр 3458А (далее - 3458А);
-
4) подать с 9100 на преобразователь испытательный входной сигнал и проконтролировать изменение выходного сигнала на 3458А;
Результаты опробования считают положительными, если происходит отображение выходной величины на 3458А.
-
8.3 Проверка электрической прочности и сопротивления изоляции
-
8.3.1 Проверку электрической прочности изоляции проводить в следующей последовательности:
-
-
1) включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации;
-
2) покрыть корпус преобразователя сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»);
-
3) отключить питание преобразователя;
-
4) подключить GPT-79803 между электрическими цепями и корпусом и воспроизвести испытательное напряжение постоянного тока, плавно повышая от нуля до 500 В не более чем за 30 с;
-
5) выдержать испытуемые цепи под действием испытательного напряжения в течение 1 мин;
-
6) снизить испытательное напряжение до нуля и отключить GPT-79803.
Результаты проверки считают положительными, если по время испытания отсутствовал пробой или перекрытие изоляции.
-
8.3.2 Проверку электрического сопротивления изоляции проводить в следующей последовательности :
-
1) включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации;
-
2) покрыть корпус преобразователя сплошной, прилегающей к поверхности корпуса металлической фольгой («Земля»);
-
3) отключить питание преобразователя;
-
4) подключить GPT-79803 между электрическими цепями и корпусом и воспроизвести испытательное напряжение постоянного тока равное 500 В;
-
5) выдержать испытуемые цепи под действием испытательного напряжения в течение 1 мин;
-
6) снизить испытательное напряжение до нуля и отключить GPT-79803.
Результаты проверки считать положительными, если измеренное значение сопротивления изоляции составило не менее 20 МОм.
-
8.4 Подтверждение соответствия программного обеспечения.
Подтверждение соответствия программного обеспечения проводить в следующей последовательности:
-
1) подготовить преобразователь в соответствии с руководством по эксплуатации;
-
2) включить персональный компьютер и подать напряжение питания на преобразователь;
-
3) считать данные о встроенном программном обеспечении (идентификационное наименование и номер версии встроенного программного обеспечения).
Результаты проверки считают положительным, если идентификационное наименование и номер версии встроенного программного обеспечения соответствуют данным в описании типа на преобразователь.
-
8.5 Определение нормируемых метрологических характеристик
-
8.5.1 Определение погрешности преобразования напряжения постоянного тока (напряжения переменного тока, силы постоянного тока, силы переменного тока, электрического сопротивления, частоты переменного тока) проводить методом прямого измерения преобразователем физических величин: напряжения постоянного тока, напряжения переменного тока, силы постоянного тока, силы переменного тока, электрического сопротивления, частоты переменного тока, воспроизводимых эталонной мерой.
-
За результат измерений принимать значение, измеренное мультиметром 3458А, подключенным к выходу поверяемого прибора.
Определение погрешности проводить в следующем порядке:
-
1) собрать схему, приведенную на рисунках 1, 2 или 3;

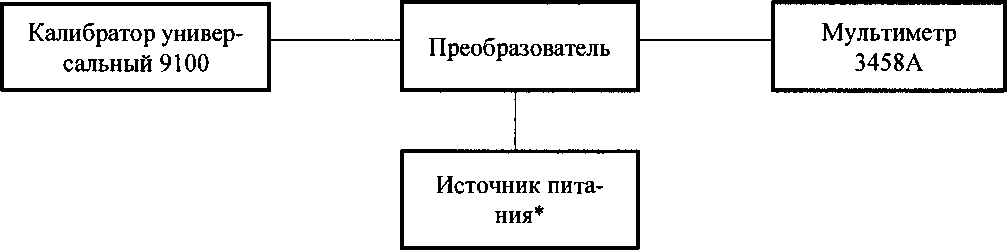

Рисунок 1 - Структурная схема определения погрешности преобразования напряжения постоянного тока, напряжения переменного тока, силы постоянного тока от 0 до 20 А, силы переменного тока, электрического сопротивления, термопары, термопреобразователя сопротивления
Примечание - * - для напряжения питания переменного тока - ПАТР однофазный TSGC2-3B; для напряжения питания постоянного тока - источник питания SM 400-AR-8

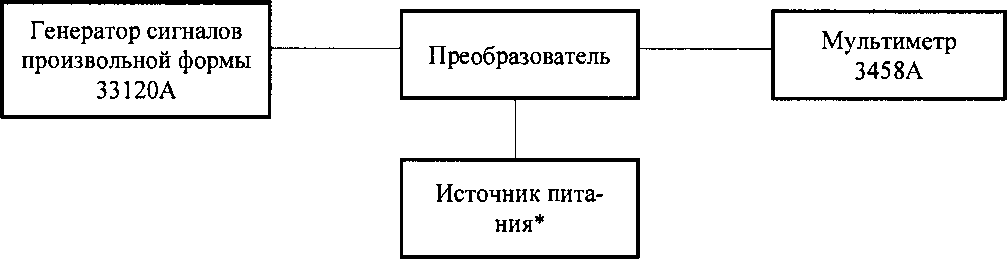

Рисунок 2 - Структурная схема определения погрешности преобразования частоты переменного тока
Примечание - * - для напряжения питания переменного тока - ЛАТР однофазный TSGC2-3B; для напряжения питания постоянного тока - источник питания SM 400-AR-8

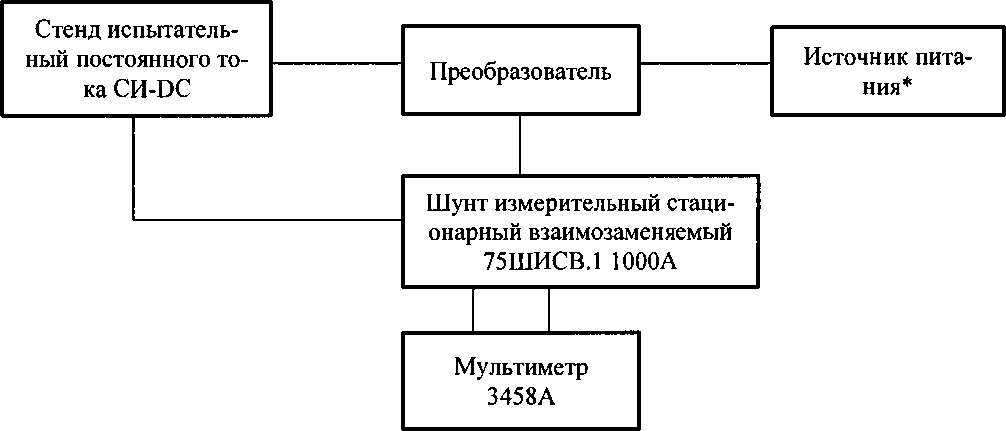

Рисунок 3 - Структурная схема определения погрешности преобразования силы ПО' стоянного тока от 20 до 60 А
Примечание - * - для напряжения питания переменного тока - ЛАТР однофазный TSGC2-3B; для напряжения питания постоянного тока - источник питания SM400-AR-8
-
2) перевести калибратор в режим воспроизведения требуемой физической величины;
-
3) провести измерения в пяти точках, равномерно распределенных внутри диапазона измерений физической величины (в соответствии с приложением А);
-
4) рассчитать значение погрешности, в зависимости от способа выражения по формуле (1) для абсолютной погрешности, мА (В); по формуле (2) для относительной, %; по формуле (3) для приведенной, %:
(1)
8 = Хх -100% Л
(2)
(3)
Л.100о/о
хкгде Хх - измеренное значение выходной величины (показания 3458А), мА (В);
Хо - номинальное значение выходной величины, мА (В);
Хк - конечное значение диапазона, мА (В).
Примечание - функция преобразования входной и выходной физических величин определяется для каждого преобразователя, исходя из его параметров.
Например, входная величина (X) - напряжение постоянного тока в диапазоне от 0 до 10 В. Выходная величина (Y) - сила постоянного тока в диапазоне от 4 до 20 мА. Тогда функция преобразования данного преобразователя имеет вид Y=1.6X+4 и может быть представлена в виде таблицы значений:
|
Поверяемые точки, % от диапазона показаний |
Значения входной величины, В |
Номинальное значение выходной величины, мА |
|
0 |
0 |
4 |
|
25 |
2,5 |
8 |
|
50 |
5 |
12 |
|
75 |
7,5 |
16 |
|
100 |
10 |
20 |
-
8.5.2 Определение погрешности преобразования сигналов термопар проводить методом прямого измерения преобразователем напряжения постоянного тока, воспроизводимого эталонной мерой. За результат измерения принимается значение, измеренное мультиметром 3458А, подключенным к выходу поверяемого прибора.
Определение погрешности проводить в следующем порядке:
-
1) собрать схему, приведенную на рисунке 1;
-
2) перевести 9100 в режим имитации сигналов термопар;
-
3) выбрать вид термопары в соответствии с параметрами поверяемого прибора. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ Р 8.585-2001), перечисленным в меню 9100. Поверку проводить при ручном методе компенсации холодного спая термопары и температуре холодного спая 0 °C.
-
4) провести измерения в пяти точках, равномерно распределенных внутри диапазона измерений физической величины (в соответствии с приложением А);
-
5) рассчитать погрешность измерений по формуле 1, 2 или 3 в зависимости от способа выражения погрешности.
-
8.5.3 Определение погрешности преобразования сигналов термопреобразователей сопротивления проводить методом прямого измерения преобразователем электрического сопротивления, воспроизводимого эталонной мерой. За результат измерений принимается значение, измеренное мультиметром 3458А, подключенным к выходу поверяемого прибора.
Определение погрешности проводить в следующем порядке:
-
1) собрать схему, приведенную на рисунке 1;
-
2) перевести 9100 в режим имитации сигналов термопреобразователей сопротивления;
-
3) выбрать вид термопреобразователя в соответствии с параметрами поверяемого прибора. Определение погрешности проводить по номинальным статическим характеристикам (НСХ по ГОСТ 6651-2009), перечисленным в меню 9100;
-
4) провести измерения в пяти точках, равномерно распределенных внутри диапазона измерений физической величины (в соответствии с приложением А);
-
5) рассчитать погрешность измерений по формуле 1, 2 или 3 в зависимости от способа выражения погрешности.
Результаты проверки считают положительными, если полученные значения погрешностей не превышают допустимых пределов, указанных в приложении А.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 Результаты поверки преобразователей оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
-
9.2 При положительном результате поверки преобразователи удостоверяются знаком поверки или выдают «Свидетельство о поверке».
-
9.3 При отрицательном результате поверки преобразователи не допускаются к дальнейшему применению, знак поверки гасится и выписывается «Извещение о непригодности».
Приложение А (обязательное) Метрологические характеристики преобразователей
Таблица А. 1 - Основные метрологические характеристики преобразователей измерительных ввода-вывода серии ACT
|
Наименование |
Метрологические характеристики | |||
|
Измеряемая или преобразовываемая физическая величина |
Диапазон измерений измеряемой или преобразовываемой физической величины |
Диапазон выходных значений |
Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °C | |
|
1 |
2 |
3 |
4 |
5 |
|
АСТ20Р-BRIDGE-S |
Напряжение постоянного тока |
от -10 до +10 мВ от -20 до +20 мВ от -30 до +30 мВ от -50 до +50 мВ (конфигурируется) |
от 0 до 11 В от 0 до 22 мА (конфигурируется) |
±0,05 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-CI1-CO-OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 5 В от 0 до 10 В |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20P-CI2-CO-OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 5 В от 0 до 10 В |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20P-VI-CO-OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 5 В от 0 до 10 В |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20P-VI1-CO-OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение постоянного тока |
от 0 до 5 В от 0 до 10 В |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20P-CI- 2CO-OLP |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-CI-CO-ILP |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-2CI- 2CO-ILP |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20C-CML- 10-AO-RC-S |
Сила постоянного тока |
от 0 до 10 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА |
±0,3 % (приведенной к диапазону измерений или преобразований) |
|
АСТ20С-СМТ- 10-AO-RC-S |
Сила постоянного тока |
от 0 до 10 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА |
±0,75 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
АСТ20С-СМТ- 60-AO-RC-S |
Сила постоянного тока |
от 0 до 60 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от -20 до +20 мА |
±0,75 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-AI-AO-DC-S |
Сила постоянного тока |
от 0 до 22 мА |
от 0 до 22 мА |
±0,05 % (приведенной к диапазону из-мерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 11 В |
от 0 до 11 В | ||
|
ACT20P-CI-VO |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 10 В от 2 до 10 В |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-CML- 10-AO-RC-S |
Сила постоянного тока |
от 0 до 10 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА |
±0,3 % (приведенной к диапазону измерений или преобразований) |
|
АСТ20Р-СМТ- 10-AO-RC-S |
Сила постоянного тока |
отО до 10 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до +5 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА от - 20 до +20 мА |
±0,75 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
АСТ20Р-СМТ- 30-AO-RC-S |
Сила постоянного тока |
от 0 до 30 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до ±5 В от -10 до ±10 В от 0 до 20 мА от 4 до 20 мА от - 20 до ±20 мА |
±0,75 % (приведенной к диапазону измерений или преобразований) |
|
АСТ20Р-СМТ- 60-AO-RC-S |
Сила постоянного тока |
от 0 до 60 А |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В от -5 до ±5 В от -10 до ±10 В от 0 до 20 мА от 4 до 20 мА от -20 до ±20 мА |
±0,75% (приведенной к диапазону измерений или преобразований) |
|
ACT20P-PRO DCDC II-S |
Сила постоянного тока |
от ±0,1 до ±100 мА |
от 0 до ±20 мА |
±0,05 % (приведенной к диапазону из-мерений или преобразований) |
|
Напряжение постоянного тока |
от ±20 мВ до ±300 В |
от 0 до ±10 В | ||
|
ACT20P-UI-AO-DO-LP-S |
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J (от-100 до ±1200 °C), К (от -200 до ±1370 °C) L, N, R, S, Т, U |
от 4 до 20 мА от 20 до 4 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt 100 (от -200 до ±850 °C), Pt 1000, Pt200, Ni20 |
от 4 до 20 мА от 20 до 4 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
Напряжение постоянного (переменного) тока |
от -300 до ±300 В (от 0 до 300 В при частоте от 50 до 60 Гц) |
от 4 до 20 мА от 20 до 4 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
Электрическое сопротивление постоянному току |
от 0 до 12 кОм |
от 4 до 20 мА от 20 до 4 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20P-UI-AO-DO-LP-S |
Силы постоянного тока |
от -5 до +5 А |
от 4 до 20 мА от 20 до 4 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20P-VM-AO-S |
Напряжение постоянного (переменного) тока |
от 0 до 440 В (от 0 до 300 В при частоте от 40 до 60 Гц) |
от 0 до 10В от 0 до 20 мА от 4 до 20 мА |
±0,5% (приведенной к диапазону измерений или преобразований) |
|
ACT20M-CI-CO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,05 % (приведенной к диапазону измерений или преобразований) |
|
ACT20M-CI-2CO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,05 % (приведенной к диапазону измерений или преобразований) |
|
ACT20M-AI-AO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,05 % (приведенной к диапазону из-мерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 10В от 2 до 10В от 0 до 5 В от 1 до 5 В |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В | ||
|
ACT20M-AI-AO-E-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,2 % (приведенной к диапазону из-мерений или преобразований) |
|
Напряжение постоянного тока |
от 0 до 10В от 2 до 10 В от 0 до 5 В от 1 до 5 В |
от 0 до 10 В от 2 до 10В от 0 до 5 В от 1 до 5 В | ||
|
ACT20M-AI-2AO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА (2 выхода) |
±0,05 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
Напряжение постоянного тока |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В |
от 0 до 10 В от 2 до 10 В от 0 до 5 В от 1 до 5 В | ||
|
ACT20M-UI-AO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100, РТ1000, Nil00, NilOOO, 2-/3-/4-проводные |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10В |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J, К, L, LR, N, R, N, R, S, Т, U, W3, W5 |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
±0,2 % (приведенной к диапазону измерений или преобразований) | |
|
Электрическое сопротивление постоянному току (потенциометры) |
от 10 Ом до 10 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 2 до 10 В |
±0,1 % (приведенной к диапазону измерений или преобразований) | |
|
ACT20M-CI-CO-OLP-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20M-2CI-2CO-OLP-S |
Сила постоянного тока (2-канальный) |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20M-CI-CO-ILP-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20M-2CI-2CO-ILP-S |
Сила постоянного тока (2-канальный) |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20X-HAI-SAO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
1 |
2 |
3 |
4 |
5 |
|
АСТ20Х-2HAI-2SAO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20X-SAI-HAO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20X-2SAI-2HAO-S |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
ACT20X-HTI-SAO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±4 мкА (абсолютная) |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
PH 00 |
от 4 до 20 мА |
±0,2 °C (абсолютная) | |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Nil 00 |
от 4 до 20 мА |
±0,3 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В |
от 4 до 20 мА |
±4,5 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
Е, J, К, L, N, Т, U |
от 4 до 20 мА |
±1 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
R , S, W3, W5, LR |
от 4 до 20 мА |
±2 °C (абсолютная) | |
|
АСТ20Х-2HTI-2SAO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±4 мкА (абсолютная) |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
PtlOO |
от 4 до 20 мА |
±0,2 °C (абсолютная) |
|
1 |
2 |
3 |
4 |
5 |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Nil 00 |
от 4 до 20 мА |
±0,3 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В |
от 4 до 20 мА |
±4,5 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
Е, J, К, L, N, Т, U |
от 4 до 20 мА |
±1 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
R, S, W3, W5, LR |
от 4 до 20 мА |
±2 °C (абсолютная) | |
|
ACT20X-HUI-SAO-S |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 0 до 23 мА |
±4 мкА (абсолютная) |
|
Напряжение постоянного тока |
от 0 до 12 В |
от 0 до 23 мА |
±20 мкВ (абсолютная) | |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РН00 |
от 0 до 23 мА |
±0,2 °C (абсолютная) | |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Nil 00 |
от 0 до 23 мА |
±0,3 °C (абсолютная) | |
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В |
от 0 до 23 мА |
±4,5 °C (абсолютная) | |
|
Е, J, К, L, N, Т, U |
от 0 до 23 мА |
±1 °C (абсолютная) | ||
|
R , S, W3, W5, LR |
от 0 до 23 мА |
±2 °C (абсолютная) |
Таблица А.2 - Основные метрологические характеристики преобразователей измерительных ввода-вывода серий MAS, MAZ
|
Наименование |
Метрологические характеристики | |||
|
Измеряемая или преобразовываемая физическая величина |
Диапазон измерений измеряемой или преобразовываемой физической величины |
Диапазон выходных значений |
Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °C | |
|
MAS RPS |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
MAS RPSH |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА от 4 до 20 мА |
±0,1 % (приведенной к диапазону измерений или преобразований) |
|
MAZ Thermo-J от 0 до 700 °C Output select |
Напряжение постоянного тока (термоэлектрические преобразователи) |
J (от 0 до 700 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 5 до 10 В |
±0,7 % (приведенной к диапазону измерений или преобразований) |
Таблица А.З - Основные метрологические характеристики преобразователей измерительных ввода-вывода серий WAS, WAZ, WTS, WTZ
|
Наименование |
Метрологические характеристики | ||||
|
Измеряемая или преобразовываемая физическая величина |
Диапазон измерений измеряемой или преобразовываемой физической величины |
Диапазон выходных значений |
Пределы допускаемой основной погрешности в нормальных условиях измерений при температуре окружающего воздуха от +15 до +25 °C | ||
|
относительной, % |
абсолютной, °C | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 ССС 0-20/0-20тА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAZ5 ССС 0-20/0-20тА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAS5 CVC 0-20mA/0-10V |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 10В |
±0,2 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 ССС 4-20/0-20МА |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAS5 ССС 0-20/4-20шА |
Сила постоянного тока |
от 0 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
WAS5 CVC 4-20mA/0-10V |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 10 В |
±0,2 |
- |
|
WAS5 ССС HF 0-20/0-20МА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAZ5 ССС HF 0-20/0-20МА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAS5 ССС HF 4-20/0-20МА |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAS5 CVC HF 0-20/0-10V |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 10 В |
±0,2 |
- |
|
WAS5 CVC HF 4-20/0-10V |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 10 В |
±0,2 |
- |
|
WAS4 ССС DC 4-20/4-20МА |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
WAZ4 ССС DC 4-20/4-20МА |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
WAS4 ССС DC 4-20/0-20МА |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 20 мА |
±0,2 |
- |
|
WAS4 CVC DC 4-20/0-10V |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 10 В |
±0,2 |
- |
|
WAZ4 CVC DC 4-20/0-10V |
Сила постоянного тока |
от 4 до 20 мА |
от 0 до 10 В |
±0,2 |
- |
|
WAS5 VCC 0-10V/0-20MA |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 20 мА |
±0,2 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 VCC 0-10V/4-20MA |
Напряжение постоянного тока |
от 0 до 10 В |
от 4 до 20 мА |
±0,2 |
- |
|
WAZ5 VCC 0-10V/4-20MA |
Напряжение постоянного тока |
от 0 до 10 В |
от 4 до 20 мА |
±0,2 |
- |
|
WAS5 VVC 0- 10V/0-10V |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
±0,2 |
- |
|
WAZ5 VVC 0- 10V/0-10V |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
±0,2 |
- |
|
WAS5 VVC HF+-10V/+-10V |
Напряжение постоянного тока |
от -10 до +10 В |
от -10 до +10 В |
±0,2 |
- |
|
WAS5 VCC HF 0-10/0-20МА |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 20 мА |
±0,2 |
- |
|
WAS5 VCC HF 0-10/4-20МА |
Напряжение постоянного тока |
от 0 до 10 В |
от 4 до 20 мА |
±0,2 |
- |
|
WAS5 VVC HF0-10/0-10V |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
±0,2 |
- |
|
WAZ5 VVC HF 0-10/0-10V |
Напряжение постоянного тока |
от 0 до 10 В |
от 0 до 10 В |
±0,2 |
- |
|
WAS5 ССС LP 0-20/0-20шА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 |
- |
|
WAZ5 ССС LP 0-20/0-20тА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 |
- |
|
WAS5 ССС LP 0-20/0-20тА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 |
- |
|
WAZ5 ССС LP 0-20/0-20тА |
Сила постоянного тока |
от 0 до 20 мА |
от 0 до 20 мА |
±0,1 |
- |
|
WAS5 OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
Напряжение постоянного тока |
от 0 до 10 В от 5 до 10 В |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAZ5 OLP |
Сила постоянного тока |
от 0 до 20 мА от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
Напряжение постоянного тока |
от 0 до 10 В от 5 до 10 В | ||||
|
WAS5 ССС 2OLP |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
WAZ5 ССС 2OLP |
Сила постоянного тока |
от 4 до 20 мА |
от 4 до 20 мА |
±0,2 |
- |
|
WAS6 ТТА |
Сила постоянного тока |
от -20 до +50 мА |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,1 |
- |
|
Напряжение постоянного тока |
от -200 до +500 мВ от -20 до +50 В | ||||
|
Электрическое сопротивление постоянному току |
от 10 Ом до 5 кОм | ||||
|
Электрическое сопротивление постоянному току (потенциометр) |
от 100 Ом до 100 кОм | ||||
|
WAS6 ТТА |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100, РТ1000, Nil 00, Nil 000, CulO, Cu25, Cu50, Cui 00 | |||
|
Частота переменного тока |
от 2 Гц до 100 кГц | ||||
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J, К, L, N, R, S, Т |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,2 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAZ6 ТТА |
Сила постоянного тока |
от -20 до +50 мА |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,1 |
- |
|
Напряжение постоянного тока |
от -200 до +500 мВ от -20 до +50 В | ||||
|
Электрическое сопротивление постоянному току |
от 10 Ом до 5 кОм | ||||
|
Электрическое сопротивление постоянному току (потенциометр) |
от 100 Ом до 100 кОм | ||||
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100, РТ1000, Nil00, Nil000, CulO, Cu25,Cu50, Cui 00 | ||||
|
Частота переменного тока |
от 2 Гц до 100 кГц | ||||
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J, К, L, N, R, S, Т |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,2 |
- | |
|
WAS6 ТТА ЕХ |
Сила постоянного тока |
от -20 до +50 мА |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,1 |
- |
|
Напряжение постоянного тока |
от -200 до +500 мВ от -20 до +50 В | ||||
|
Электрическое сопротивление постоянному току |
от 10 Ом до 5 кОм | ||||
|
Электрическое сопротивление постоянному току (потенциометр) |
от 100 Ом до 100 кОм |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100, РТ1000, Nil 00, Nil ООО, CulO, Cu25, Cu50, CulOO | ||||
|
Частота переменного тока |
от 2 Гц до 100 кГц | ||||
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J, К, L, N, R, S, Т |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,2 |
- | |
|
WAZ6 ТТЛ ЕХ |
Сила постоянного тока |
от -20 до +50 мА |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,1 |
- |
|
Напряжение постоянного тока |
от -200 до +500 мВ от -20 до +50 В | ||||
|
Электрическое сопротивление постоянному току |
от 10 Ом до 5 кОм | ||||
|
Электрическое сопротивление постоянному току (потенциометр) |
от 100 Ом до 100 кОм | ||||
|
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100, РТ1000, Nil00, Nil000, CulO, Cu25, Cu50, CulOO | ||||
|
Частота переменного тока |
от 2 Гц до 100 кГц | ||||
|
Напряжение постоянного тока (термоэлектрические преобразователи) |
В, Е, J, К, L, N, R, S, Т |
Конфигурируется в диапазоне от -10 до +10 В или от 0 до 20 мА |
±0,2 |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS4 PRO Freq |
Частота переменного тока |
NAMUR, PNP/NPN конф от 0 до 100 кГц |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В от 5 до 10 В |
±0,2 |
- |
|
WAZ4 PRO Freq |
Частота переменного тока |
NAMUR, PNP/NPN конф от 0 до 100 кГц |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В от 5 до 10 В |
±0,2 |
- |
|
WAS2 VMA V ас |
Напряжение переменного тока в диапазоне частот от 40 до 60 Гц |
от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±1,3 |
- |
|
Напряжение переменного тока в диапазоне частот от 70 до 400 Гц |
от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В |
от 0 до 10В от 0 до 20 мА от 4 до 20 мА |
±2,0 |
- | |
|
WAZ2 VMA Vac |
Напряжение переменного тока в диапазоне частот от 40 до 60 Гц |
от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В |
от 0 до 10 В от 0 до 20 мА от 4 до 20 мА |
±1,3 |
- |
|
WAZ2 VMA Vac |
Напряжение переменного тока в диапазоне частот от 70 до 400 Гц |
от 0 до 30 В от 0 до 70 В от 0 до 130 В от 0 до 250 В от 0 до 450 В |
от 0 до 10В от 0 до 20 мА от 4 до 20 мА |
±2,0 |
- |
|
WAS1 CMA LP 1/5/1 OAac |
Сила переменного тока |
от 0 до 1 А от 0 до 5 А от 0 до 10 А |
от 4 до 20 мА |
±0,5 |
- |
|
1 |
2 |
3 4 5 |
6 | ||
|
WAZ1 СМА LP 1/5/10А ас |
Сила переменного тока |
от 0 до 1 А от 0 до 5 А от 0 до 10 А |
от 4 до 20 мА |
±0,5 |
- |
|
WAS1 СМА 1/5/10А ас |
Сила переменного тока |
от 0 до 1 А от 0 до 5 А от 0 до 10 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,5 |
- |
|
WAZ1 СМА 1/5/10А ас |
Сила переменного тока |
от 0 до 1 А от 0 до 5 А от 0 до 10 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,5 |
- |
|
WAS2 СМА 5/lOAuc |
Сила постоянного (переменного) тока |
от 0 до 5 А от 0 до 10 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAZ2 СМА 5/10 А ис |
Сила постоянного (переменного) тока |
от 0 до 5 А от 0 до 10 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAS2 СМА 20/25/30А ис |
Сила постоянного (переменного) тока |
от 0 до 20 А от 0 до 25 А от 0 до 30 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAZ2 СМА 20/25/30А ис |
Сила постоянного (переменного) тока |
от 0 до 20 А от 0 до 25 А от 0 до 30 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAS2 СМА 40/50/60А ис |
Сила постоянного (переменного) тока |
от 0 до 40 А от 0 до 50 А от 0 до 60 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAZ2 СМА 40/50/60А ис |
Сила постоянного (переменного) тока |
от 0 до 40 А от 0 до 50 А от 0 до 60 А |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±1,0 |
- |
|
WAS5 PRO Thermo |
Напряжение постоянного тока (термоэлектрические преобразователи) |
К (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0±0,001 ■ Г*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 PRO Thermo |
Напряжение постоянного тока (термоэлектрические преобразователи) |
от-150 до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(3,0+0,001 ■ Г*) |
|
от 1200 до 1372 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(4,0+0,001 ■ Г*) | ||
|
J (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(4,0+0,001 • Т*) | ||
|
от-150 до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 ■ Г*) | ||
|
Т (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(5,0+0,001 ■ Т*) | ||
|
от -150 до +400 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(3,0+0,001 ■ Т*) | ||
|
Е (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(4,0+0,001 • Г*) | ||
|
от -150 до +1000 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Г) | ||
|
N (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Т*) | ||
|
от-150 до+1300 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Т*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 PRO Thermo |
Напряжение постоянного тока (термоэлектрические преобразователи) |
R (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(10,0+0,001 • 7*) |
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(6,0+0,001 • Т*) | ||
|
S (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 • Г) | ||
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Т*) | ||
|
В (от 50 до 250 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(25,0+0,001 ■ Г) | ||
|
от 250 до 500 °C |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(10,0+0,001 • 7*) | ||
|
от 500 до 1820 °C |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(6,0+0,001 • Т*) | ||
|
WAZ5 PRO Thermo |
Напряжение постоянного тока (термоэлектрические преобразователи) |
К (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0+0,001 • Г*) |
|
от-150 до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 ■ Г) | ||
|
от 1200 до 1372 °C |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
- |
±(4,0+0,001 • Г*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAZ5 PRO Thermo |
Напряжение постоянного тока (термоэлектрические преобразователи) |
J (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 • 7*) |
|
от-150 до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • 7*) | ||
|
Т (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0+0,001 • 7*) | ||
|
от-150 до+400 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 ■ 7*) | ||
|
Е (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 • 7*) | ||
|
от-150 до+1000 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Т*) | ||
|
N (от-200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Т*) | ||
|
от-150 до+1300 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 ■ 7*) | ||
|
R (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 ■ Г*) | ||
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Л) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
S (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 ■ Г*) | ||
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Г*) | ||
|
В (от 50 до 250 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(25,0+0,001 • Т*) | ||
|
от 250 до 500 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 ■ 7*) | ||
|
от 500 до 1820 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Г*) | ||
|
WTS4 THERMO |
Напряжение постоянного тока (термоэлектрические преобразователи) |
К (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0+0,001 • Г*) |
|
от-150° до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • 7*) | ||
|
от 1200 до 1372 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 • Г) | ||
|
J (от -200 до -150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 • Т*) | ||
|
от -150 до +1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Т*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WTS4 THERMO |
Напряжение постоянного тока (термоэлектрические преобразователи) |
Т (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0+0,001 • Г) |
|
от -150 до +400 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • 71*) | ||
|
Е (от -200 до -150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 ■ 7*) | ||
|
от-150 до+1000 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001- Г») | ||
|
N (от -200 до-150°С) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Г) | ||
|
от-150 до 1300 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • 7*) | ||
|
R (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 • 71*) | ||
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Г*) | ||
|
S (от -50 до +200 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 • Г) | ||
|
от 200 до 1760 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Т*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
В (от 50 до 250 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(25,0+0,001 ■ Т*) | ||
|
от 250 до 500 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 • Т*) | ||
|
от 500 до 1820 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Г*) | ||
|
WTZ4 THERMO |
Напряжение постоянного тока (термоэлектрические преобразователи) |
К (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(5,0+0,001 ■ Т*) |
|
от -150 до +1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 ■ Т*) | ||
|
от 1200 до 1372 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 • Т*) | ||
|
J (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(4,0+0,001 ■ Т*) | ||
|
от-150 до+1200 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Г) | ||
|
Т (от -200 до-150 °C) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(5,0+0,001 ■ Т*) | ||
|
от -150 до +400 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(3,0+0,001 • Г*) |
|
1 |
2 |
3 |
|
WTZ4 THERMO |
Напряжение постоянного тока (термоэлектрические преобразователи) |
Е (от -200 до-150 °C) |
|
от-150 до +1000 °C | ||
|
N (от -200 до-150 °C) | ||
|
от-150 до+1300 °C | ||
|
R (от -50 до +200 °C) | ||
|
от 200 до 1760 °C | ||
|
S (от -50 до +200 °C) | ||
|
от 200 до 1760 °C | ||
|
В (от 50 до 250 °C) | ||
|
от 250 до 500 °C |
|
4 |
5 |
6 |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(4,0+0,001 • Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(3,0+0,001 • Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 • Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(3,0+0,001 ■ Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(10,0+0,001 • Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(10,0+0,001 • Г*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0+0,001 ■ Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10В |
- |
±(25,0+0,001 • Т*) |
|
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(10,0+0,001 • Т*) |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
от 500 до 1820 °C |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
- |
±(6,0±0,001 • Т*) | ||
|
WAS5 PRO RTD |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100/2-/3-/4-проводные N1100/2-/3-/4- проводные |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,3 (режим медл. отклика) ±0,8 (режим быстрого отклика) |
- |
|
WAS5 PRO RTD |
Электрическое сопротивление постоянному току (потенциометр) |
от 0 до 100 Ом (минимальный) от 0 до 100 кОм (максимальный) |
от 0 до 20 мА от 4 до 20 мА отО до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- |
|
Электрическое сопротивление постоянному току |
от 0 до 450 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- | |
|
WAZ5 PRO RTD |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ100/2-/3-/4-проводные NH00/2-/3-/4- проводные |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,3 (режим медл. отклика) ±0,8 (режим быстрого отклика) |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Электрическое сопротивление постоянному току (потенциометр) |
от 0 до 100 Ом (минимальный) от 0 до 100 кОм (максимальный) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- | |
|
WAZ5 PRO RTD |
Электрическое сопротивление постоянному току |
от 0 до 450 Ом |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- |
|
WAS5 PRO RTD 1000 |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
РТ1000/2-/3-/4-проводные Ni 1000/2-/3-/4-проводные |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,3 (режим медл. отклика) ±0,8 (режим быстрого отклика) |
- |
|
Электрическое сопротивление постоянному току (потенциометр) |
от 0 до 1 кОм (минимальный) от 0 до 100 кОм (максимальный) |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- | |
|
Электрическое сопротивление постоянному току |
от 0 до 4,5 кОм |
от 0 до 20 мА от 4 до 20 мА от 0 до 10 В |
±0,2 (режим медл. отклика) ±0,3 (режим быстрого отклика) |
- |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
WAS5 PRO RTDCu |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Си 10, Си 25, Си 50, Си 100; 3-/4-проводные |
от 0 до 20 мА от 4 до 20 мА от Одо 10 В |
±0,3 (режим медл. отклика) ±0,8 (режим быстрого отклика) |
- |
|
WTZ4 PT 100/2 C 0/4-20mA |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 2-проводный |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
- |
|
WTZ4PT100/3 C 0/4-20mA |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 3-прово дный |
от 0 до 20 мА от 4 до 20 мА |
±0,5 |
- |
|
WTZ4PT100/4 C 0/4-20mA |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 4-проводный |
от 0 до 20 мА от 4 до 20 мА |
Диапазон: от 100 до 600 К ±0,1; >600 К ±0,2 |
- |
|
WTZ4 PT 100/4 V0-10V |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 4-проводный |
от 0 до 10 В |
Диапазон: от 100 до 600 К ±0,1; >600 К ±0,2 |
- |
|
WTZ4 PT100/2 V0-10V |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 2-проводный |
от 0 до 10 В |
±0,5 |
- |
|
WTZ4PT100/3 V0-10V |
Электрическое сопротивление постоянному току (термопреобразователи сопротивления) |
Pt100 3-проводный |
от 0 до 10 В |
±0,5 |
- |
|
Примечание - * - в формулах расчета пределов допускаемой абсолютной погрешности: Т -диапазон измерений (преобразований) температуры, °C | |||||
35
