Методика поверки «Вольтметры универсальные B7-78/,B7-78/2,B7-78/3» (ПР-17-2017МП)
Государственная система обеспечения единства измерений Акционерное общество
«Приборы, Сервис, Торговля»
(АО «ПриСТ»)
УТВЕРЖДАЮ Главный метролог <ПриСТ»
А.Н. Новиков ктября 2017 г.
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
Вольтметры универсальные
В7-78/1, В7-78/2, В7-78/3
МЕТОДИКА ПОВЕРКИ ПР-17-2017МП г. Москва 2017 г.
ВВЕДЕНИЕНастоящая методика устанавливает методы и средства первичной и периодических поверок вольтметров универсальных В7-78/1, В7-78/2, В7-78/3, изготавливаемых
«PICOTEST CORP.», Тайвань.
Вольтметры универсальные В7-78/1, В7-78/2, В7-78/3 (далее вольтметры)
предназначены для измерения напряжения и силы постоянного и переменного токов, частоты переменного тока, электрического сопротивления постоянному току, а также электрической емкости (кроме В7-78/1).
Межповерочный интервал 1 год.
Периодическая поверка вольтметров в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» описания типа, допускается на основании письменного заявления владельца вольтметров, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.
1 ОПЕРАЦИИ ПОВЕРКИТаблица I - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции при | |
|
первичной поверке |
периодической поверке | ||
|
1 Внешний осмотр |
7.1 |
Да |
Да |
|
2 Опробование |
7.2 |
Да |
Да |
|
3 Проверка идентификационных данных программного обеспечения |
7.3 |
Да |
Да |
|
4 Определение абсолютной погрешности измерений напряжения постоянного тока |
7.4 |
Да |
Да |
|
5 Определение абсолютной погрешности измерений напряжения переменного тока |
7.5 |
Да |
Да |
|
6 Определение абсолютной погрешности измерений силы постоянного тока |
7.6 |
Да |
Да |
|
7 Определение абсолютной погрешности измерений силы переменного тока |
7.7 |
Да |
Да |
|
8 Определение абсолютной погрешности измерений электрического сопротивления постоянному току |
7.8 |
Да |
Да |
|
9 Определение абсолютной погрешности измерений частоты |
7.9 |
Да |
Да |
|
10 Определение абсолютной погрешности измерений электрической емкости |
7.10 |
Да |
Да |
-
2.1 При проведении поверки должны применяться средства поверки, перечисленные в таблицах 2 и 3.
-
2.2 Допускается применять другие средства поверки, обеспечивающие измерение значений соответствующих величин с требуемой точностью.
-
2.3 Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.
Таблица 2 - Средства поверки
|
Номер пункта МП |
Тип средства поверки |
|
1 |
2 |
|
7.4-7.7 |
Калибратор многофункциональный Fluke 5720А с усилителем 5725А. Диапазон воспроизведения напряжения постоянного тока от 0 до 1100 В, абсолютная погрешность от ±(7,5 10’6 Uk+0,4 мкВ) до ±(6,5 10’6Uk+400 мкВ). Диапазон воспроизведения силы постоянного тока от 0 до 11 А, абсолютная погрешность от ±(35 10’61к+7 нА) до ±(360 10'6 1к+480 мкА). Диапазон воспроизведения напряжения переменного тока от 0 до 220 В (в диапазоне частот от 10 Гц до 300 кГц), абсолютная погрешность от ±(240 10’6 Uk+4 мкВ) до ±(900 10’6 Uk+16 мВ); от 220 до 750 В (в диапазоне частот от 40 Гц до 100 кГц), абсолютная погрешность от ±(600 10’6Uk+ll мВ) до ±(2300 10’6 Uk+45 мВ). Диапазон воспроизведения силы переменного тока от 0 до 2,2 А (в диапазоне частот от 20 Гц до 5 кГц), абсолютная погрешность ±(16010’61к+3,5 мкА) до (450-10'6 Ik+80 мкА); от 2,2 до И А (в диапазоне частот от 40 Гц до 5 кГц), абсолютная погрешность ±(460 10'6 1к+170 мкА) до (950-10‘6Тк+380 мкА). |
|
7.8-7.10 |
Калибратор многофункциональный Fluke 5522А. Диапазон воспроизведения частоты переменного тока от 0,1 Гц до 300 кГц, абсолютная погрешность ±2,510’6 Fk. Диапазон воспроизведения электрического сопротивления постоянному току от 0 до 110 МОм, абсолютная погрешность от ±(2,8 10’5Rk+0,01 Ом) до ±(5 10'4Rk+ +3 кОм). Диапазон воспроизведения электрической емкости от 0,19-10’3 до 109,999 мкФ, абсолютная погрешность от±(0,005• Ск+0,025 -Спр) до ±(0,0045 Ск+0,0009-Спр). |
Таблица 3 - Вспомогательные средства поверки
|
Измеряемая величина |
Диапазон измерений |
Класс точности, погрешность |
Тип средства поверки |
|
Температура |
от 0 до 50 °C. |
±0,25 °C |
Цифровой термометр-гигрометр Fluke 1620А |
|
Давление |
от 30 до 120 кПа |
±300 Па |
Манометр абсолютного давления Testo 511 |
|
Влажность |
от 10 до 100 % |
±2% |
Цифровой термометр-гигрометр Fluke 1620А |
3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
К поверке допускаются лица, изучившие эксплуатационную документацию на поверяемые средства измерений, эксплуатационную документацию на средства поверки и соответствующие требованиям к поверителям средств измерений согласно ГОСТ Р 56069-2014.
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
4.1 При проведении поверки должны быть соблюдены требования ГОСТ 12.27.0-75, ГОСТ 12.3.019-80, ГОСТ 12.27.7-75, требованиями правил по охране труда при эксплуатации электроустановок, утвержденных приказом Министерства труда и социальной защиты Российской Федерации от 24 июля 2013 г № 328Н.
-
4.2 Средства поверки, вспомогательные средства поверки и оборудование должны соответствовать требованиям безопасности, изложенным в руководствах по их эксплуатации.
При проведении поверки должны соблюдаться следующие условия:
-
- температура окружающего воздуха (23 ± 5) °C;
-
- относительная влажность не более 80 %;
-
- атмосферное давление от 84 до 106 кПа или от 630 до 795 мм рт. ст.
6.1 Перед проведением подготовительные работы:
- проведены технические безопасности проводимых работ ГОСТ 12.27.0-75;
поверки должны
быть выполнены
следующие
и организационные мероприятия по обеспечению в соответствии с действующими положениями
- проверить наличие действующих свидетельств поверки на вспомогательные средства поверки.
основные
-
6.2 Средства поверки и поверяемый прибор должны быть подготовлены к работе согласно их руководствам по эксплуатации.
-
6.3 Проверено наличие удостоверения у поверителя на право работы на электроустановках с напряжением до 1000 В с группой допуска не ниже III.
-
6.4 Контроль условий проведения поверки по пункту 5 должен быть проведен перед началом поверки.
-
7 ПРОВЕДЕНИЕ ПОВЕРКИ
Перед поверкой должен быть проведен внешний осмотр, при котором должно быть установлено соответствие поверяемого прибора следующим требованиям:
-
- не должно быть механических повреждений корпуса. Все надписи должны быть четкими и ясными;
-
- все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.
При наличии дефектов поверяемый прибор бракуется и подлежит ремонту.
7.2 ОпробованиеОпробование вольтметров проводят путем проверки их на функционирование в соответствии с руководством по эксплуатации.
При отрицательном результате проверки прибор бракуется и направляется в ремонт.
7.3 Проверка идентификационных данных программного обеспеченияПроверка идентификационных данных программного обеспечения вольтметров осуществляется путем вывода на дисплей прибора информации о версии программного обеспечения. Вывод системной информации осуществляется по процедуре, описанной в руководстве по эксплуатации на прибор.
Результат считается положительным, если версия программного обеспечения соответствует данным, приведенным в таблице 4.
Таблица 4 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 02.01 |
|
Примечание Номер версии ПО определяется по первым четырем цифрам | |
Определение абсолютной погрешности измерений напряжения постоянного тока проводят при помощи калибратора многофункционального Fluke 5720А (далее калибратор Fluke 5720А) методом прямых измерений в следующей последовательности:
-
7.4.1 На вольтметре установить режим измерений напряжения постоянного тока согласно РЭ.
-
7.4.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.4.3 На калибраторе установить поочередно значения постоянного выходного напряжения, равные 10 %, 50 % и 100 % от верхнего значения диапазона. Также устанавливают значение постоянного выходного напряжения равное 100 % отрицательной полярности.
-
7.4.4 Операции по пункту 7.4.3 провести для всех диапазонов измерений.
-
7.4.5 Определить абсолютную погрешность измерений напряжения по формуле (1):
Д=Х-Хэ, (1)
где X - значение по показаниям поверяемых вольтметров,
Хэ - значение, задаваемое калибратором.
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 1, 2 приложения 1.
7.5 Определение абсолютной погрешности измерений напряжения переменного токаОпределение абсолютной погрешности измерений напряжения переменного тока проводят при помощи калибратора Fluke 5720А с усилителем 5725А методом прямых измерений в следующей последовательности:
-
7.5.1 На вольтметре установить режим измерений напряжения переменного тока согласно РЭ.
-
7.5.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.5.3 На калибраторе установить поочередно три значения переменного выходного напряжения в диапазоне от 10 % до 100 % от верхнего значения диапазона. Частоту напряжения с калибратора устанавливать из ряда - 10 Гц, 40 Гц, 1 кГц, 50 кГц, 100 кГц и 300 кГц для различных значений напряжения переменного тока в соответствии с таблицами 3, 4 приложения 1. При измерении на частоте 10 Гц предварительно необходимо включить фильтр сигналов 3 Гц в меню испытываемого вольтметра согласно РЭ.
-
7.5.4 Операции по пункту 7.5.3 провести для всех диапазонов измерений.
-
7.5.5 Определить абсолютную погрешность измерений напряжения по формуле (1).
Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 3, 4 приложения 1.
7.6 Определение абсолютной погрешности измерений силы постоянного токаОпределение абсолютной погрешности измерений силы постоянного тока проводят при помощи калибратора Fluke 5720А с усилителем 5725А методом прямых измерений в следующей последовательности:
-
7.6.1 На вольтметре установить режим измерений силы постоянного тока согласно РЭ.
-
7.6.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.6.3 На калибраторе установить поочередно значения силы постоянного тока, равные 10 %, 50 % и 100 % от верхнего значения диапазона.
-
7.6.4 Операции по пункту 7.6.3 провести для всех диапазонов измерений.
-
7.6.5 Определить абсолютную погрешность измерений силы постоянного тока по формуле (1).
-
7.6.6 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 5, 6 приложения 1.
Определение абсолютной погрешности измерений силы переменного тока проводят при помощи калибратора Fluke 5720А с усилителем 5725А методом прямых измерений в следующей последовательности:
-
7.7.1 На вольтметре установить режим измерений силы переменного тока согласно РЭ.
-
7.7.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.7.3 На калибраторе установить поочередно значения силы переменного выходного тока равные 10 %, 50 % и 100 % от верхнего значения диапазона. Частоту сигнала с калибратора устанавливать из ряда - 20 Гц, 40 Гц, 400 Гц, 1 кГц и 5 кГц для различных значений силы переменного тока в соответствии с таблицами 7, 8 приложения 1.
-
7.7.4 Операции по пункту 7.7.3 провести для всех диапазонов измерений.
-
7.7.5 Определить абсолютную погрешность измерений силы переменного тока по формуле (1).
-
7.7.6 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 7, 8 приложения 1.
Определение абсолютной погрешности измерений электрического сопротивления постоянному току проводят при помощи калибратора многофункционального Fluke 5522А (далее калибратор Fluke 5522А) по двухпроводной и четырехпроводной схемам измерения в следующей последовательности:
-
7.8.1 На вольтметре установить режим измерений сопротивления по двухпроводной измерительной схеме согласно РЭ.
-
7.8.2 Подключить вольтметр к калибратору по двухпроводной схеме измерения в соответствии с РЭ калибратора и вольтметра.
-
7.8.3 Перед началом поверки для двухпроводной схемы измерения необходимо измерить значение сопротивления соединительных цепей при установленном значении на калибраторе, равным 0 Ом и вычитать это значение из полученных результатов измерений.
-
7.8.4 На калибраторе установить поочередно значения выходного сопротивления равные 10 %, 50 % и 100 % от верхнего значения диапазона.
-
7.8.5 Операции по пункту 7.8.4 провести для всех диапазонов измерений.
-
7.8.6 На вольтметре установить режим измерений сопротивления по четырехпроводной измерительной схеме согласно РЭ.
-
7.8.7 Подключить вольтметр к калибратору по четырехпроводной схеме измерения в соответствии с РЭ калибратора и вольтметра.
-
7.8.8 Провести операции по пунктам 7.8.4 - 7.8.5 для измерений сопротивления по четырехпроводной схеме до 100 кОм.
-
7.8.9 Для измерений сопротивления более 100 кОм по четырехпроводной схеме использовать измерительную схему, показанную на рисунке 1, при этом перевести калибратор в режим воспроизведения сопротивления по двухпроводной схеме.
Калибратор
U' U U
LdbiW оси (Г1 I LJUJU CJCJQ Ш UUU DCU GC

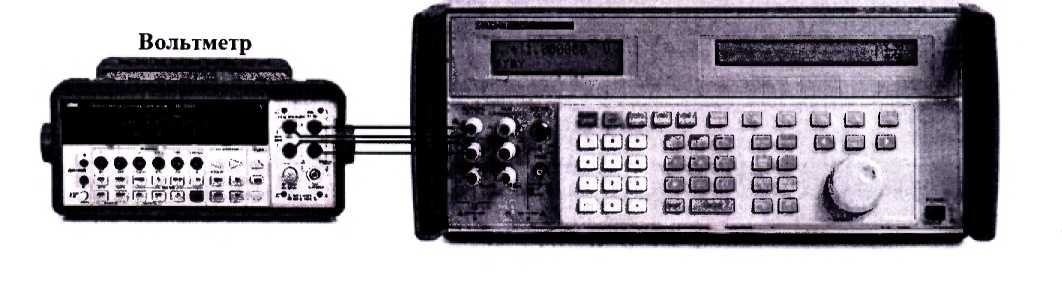

Рисунок 1.
Вольтметр
1 * 'v г te шаа '*
-
7.8.10 Повторить операции по пунктам 7.8.4 - 7.8.5.
-
7.8.11 Определить абсолютную погрешность измерения сопротивления по формуле (1).
-
7.8.12 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 9, 11 приложения 1.
Определение абсолютной погрешности измерений частоты проводят при помощи калибратора Fluke 5522А в следующей последовательности:
-
7.9.1 На вольтметре установить режим измерений частоты согласно РЭ.
-
7.9.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.9.3 На калибраторе установить уровень напряжения 100 мВ и задать поочередно значения частоты, равные 3 Гц, 5 Гц, 10 Гц, 40 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц и 300 кГц в соответствии с таблицами 13, 14 приложения 1.
-
7.9.4 Определить абсолютную погрешность измерений частоты по формуле (1).
-
7.9.5 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 13, 14 приложения 1.
Определение абсолютной погрешности измерений электрической емкости проводят для модификаций В7-78/2, В7-78/3 при помощи калибратора Fluke 5522А в следующей последовательности:
-
7.10.1 На вольтметре установить режим измерения электрической емкости согласно РЭ.
-
7.10.2 Подключить вольтметр к калибратору в соответствии с РЭ калибратора и вольтметра.
-
7.10.3 Перед началом поверки измерить значение электрической емкости соединительных цепей без подключения к калибратору и вычитать это значение из полученных результатов.
-
7.10.4 На калибраторе установить поочередно значения выходной емкости равные 10 %, 50 % и 100 % от верхнего значения диапазона.
-
7.10.5 Операции по пункту 7.10.4 провести для всех диапазонов измерений.
-
7.10.6 Определить абсолютную погрешность измерения емкости по формуле (1).
-
7.10.7 Результаты поверки считать положительными, если значения погрешностей, определенные по формуле (1), находятся в пределах, приведенных в таблицах 15 приложения 1.
-
8.1 При положительных результатах поверки нагрузок оформляется свидетельство о поверке в соответствии с приказом Минпромторга России от 02.07.2015 № 1815 "Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке".
-
8.2 При отрицательных результатах поверки прибор не допускается к дальнейшему применению, в паспорт вносится запись о непригодности его к эксплуатации, знак предыдущей
поверки гасится, свидетельство непригодности.
о поверке аннулируется и выдается
извещение о
А.Н. Новиков
С.А. Корнеев
Главный метролог АО «ПриСТ»
Начальник отдела испытаний и сертификации АО «ПриСТ»
Приложение 1
Таблица 1 - Определение абсолютной погрешности измерений напряжения постоянного тока для В7-78/1
|
Верхний предел измерений |
Поверяемая точка Uo |
Измеренное значение иизм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
100,0000 мВ |
10,0000 мВ |
9,9960 мВ |
10,0040 мВ | |
|
50,0000 мВ |
49,9940 мВ |
50,0060 мВ | ||
|
100,0000 мВ |
99,9915 мВ |
100,0085 мВ | ||
|
-100,0000 мВ |
-100,0085 мВ |
-99,9915 мВ | ||
|
1,000000 В |
0,100000 В |
0,099989 В |
0,100011 В | |
|
0,500000 В |
0,499973 В |
0,500027 В | ||
|
1,000000 В |
0,999953 В |
1,000047 В | ||
|
-1,000000 В |
-1,000047 В |
-0,999953 В | ||
|
10,00000 В |
1,00000 В |
0,99992 В |
1,00008 В | |
|
5,00000 В |
4,99978 В |
5,00022 В | ||
|
10,00000 В |
9,99960 В |
10,00040 В | ||
|
-10,00000 В |
-10,00040 В |
-9,99960 В | ||
|
100,0000 В |
10,0000 В |
9,9990 В |
10,0010 В | |
|
50,0000 В |
49,9972 В |
50,0028 В | ||
|
10,00000 В |
99,9949 В |
100,0051 В | ||
|
-10,00000 В |
-100,0051 В |
-99,9949 В | ||
|
1000,000 В |
100,000 В |
99,986 В |
100,014 В | |
|
500,000 В |
499,968 В |
500,032 В | ||
|
1000,000 В |
999,945 В |
1000,055 В | ||
|
-1000,000 В |
-1000,055 В |
-999,945 В | ||
Таблица 2 - Определение абсолютной погрешности измерений напряжения постоянного тока для В7-78/2, В7-78/3
|
Верхний предел измерений |
Поверяемая точка Uo |
Измеренное значение UH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
100,0000 мВ |
10,0000 мВ |
9,9947 мВ |
10,0053 мВ | |
|
50,0000 мВ |
49,9915 мВ |
50,0085 мВ | ||
|
100,0000 мВ |
99,9875 мВ |
100,0125 мВ | ||
|
-100,0000 мВ |
-100,0125 мВ |
-99,9875 мВ | ||
|
1,000000 В |
0,100000 В |
0,099981 В |
0,100019 В | |
|
0,500000 В |
0,499945 В |
0,500055 В | ||
|
1,000000 В |
0,999900 В |
1,000100 В | ||
|
-1,000000 В |
-1,000100 В |
-0,999900 В | ||
|
10,00000 В |
1,00000 В |
0,99968 В |
1,00032 В | |
|
5,00000 В |
4,99920 В |
5,00080 В | ||
|
10,00000 В |
9,99860 В |
10,00140 В | ||
|
-10,00000 В |
-10,00140 В |
-9,99860 В | ||
|
100,0000 В |
10,0000 В |
9,9968 В |
10,0032 В | |
|
50,0000 В |
49,9920 В |
50,0080 В | ||
|
10,00000 В |
99,9860 В |
100,0140 В | ||
|
-10,00000 В |
-100,0140 В |
-99,9860 В | ||
|
1000,000 В |
100,000 в |
99,957 В |
100,043 В | |
|
500,000 В |
499,905 В |
500,095 В | ||
|
1000,000 В |
999,840 В |
1000,160 В | ||
|
-1000,000 В |
-1000,160 В |
-999,840 В | ||
Таблица 3 - Определение абсолютной погрешности измерений напряжения переменного тока для В7-78/1
|
Частота |
Верхний предел измерений |
Поверяемая точка Uo |
Измеренное значение UH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | ||||
|
10 Гц |
100,0000 мВ |
10,0000 мВ |
9,9540 мВ |
10,0460 мВ | |
|
50,0000 мВ |
49,9300 мВ |
50,0700 мВ | |||
|
100,0000 мВ |
99,9000 мВ |
100,1000 мВ | |||
|
1,000000 В |
0,100000 В |
0,099640 В |
0,100360 В | ||
|
0,500000 В |
0,499400 В |
0,500600 В | |||
|
1,000000 В |
0,999100 В |
1,000900 В | |||
|
10,00000 В |
1,00000 В |
0,99640 В |
1,00360 В | ||
|
5,00000 В |
4,99400 В |
5,00600 В | |||
|
10,00000 В |
9,99100 В |
10,00900 В | |||
|
100,0000 В |
10,0000 В |
9,9640 В |
10,0360 В | ||
|
50,0000 В |
49,9400 В |
50,0600 В | |||
|
100,0000 В |
99,9100 В |
100,0900 В | |||
|
40 Гц |
750,000 В |
100,000 В |
99,715 В |
100,285 В | |
|
500,000 В |
499,475 В |
500,525 В | |||
|
750,000 В |
749,325 В |
750,675 В | |||
|
1 кГц |
100,0000 мВ |
10,0000 мВ |
9,9540 мВ |
10,0460 мВ | |
|
50,0000 мВ |
49,9300 мВ |
50,0700 мВ | |||
|
100,0000 мВ |
99,9000 мВ |
100,1000 мВ | |||
|
1,000000 В |
0,100000 В |
0,099640 В |
0,100360 В | ||
|
0,500000 В |
0,499400 В |
0,500600 В | |||
|
1,000000 В |
0,999100 В |
1,000900 В | |||
|
10,00000 В |
1,00000 В |
0,99640 В |
1,00360 В | ||
|
5,00000 В |
4,99400 В |
5,00600 В | |||
|
10,00000 В |
9,99100 В |
10,00900 В | |||
|
100,0000 В |
10,0000 В |
9,9640 В |
10,0360 В | ||
|
50,0000 В |
49,9400 В |
50,0600 В | |||
|
100,0000 В |
99,9100 В |
100,0900 В | |||
|
750,000 В |
100,000 В |
99,715 В |
100,285 В | ||
|
500,000 В |
499,475 В |
500,525 В | |||
|
750,000 В |
749,325 В |
750,675 В | |||
|
50 кГц |
100,0000 мВ |
10,0000 мВ |
9,9380 мВ |
10,0620 мВ | |
|
50,0000 мВ |
49,8900 мВ |
50,1100 мВ | |||
|
100,0000 мВ |
99,8300 мВ |
100,1700 мВ | |||
|
1,000000 В |
0,100000 В |
0,099380 В |
0,100620 В | ||
|
0,500000 В |
0,498900 В |
0,501100 В | |||
|
1,000000 В |
0,998300 В |
1,001700 В | |||
|
10,00000 в |
1,00000 В |
0,99380 В |
1,00620 В | ||
|
5,00000 В |
4,98900 В |
5,01100 В | |||
|
10,00000 В |
9,98300 В |
10,01700В | |||
|
100,0000 В |
10,0000 В |
9,9380 В |
10,0620 В | ||
|
50,0000 В |
49,8900 В |
50,1100 В | |||
|
100,0000 В |
99,8300 В |
100,1700 В | |||
|
750,000 В |
100,000 В |
99,505 В |
100,495 В | ||
|
500,000 В |
499,025 В |
500,975 В | |||
|
750,000 В |
748,725 В |
751,275 В | |||
|
100 кГц |
100,0000 мВ |
10,0000 мВ |
9,8600 мВ |
10,1400 мВ | |
|
50,0000 мВ |
49,6200 мВ |
50,3800 мВ | |||
|
100,0000 мВ |
99,3200 мВ |
100,6800 мВ | |||
|
1,000000 В |
0,100000 В |
0,098600 В |
0,101400 В | ||
|
0,500000 В |
0,496200 В |
0,503800 В | |||
|
1,000000 В |
0,993200 В |
1,006800 В | |||
|
10,00000 В |
1,00000 В |
0,98600 В |
1,01400 В | ||
|
5,00000 В |
4,96200 В |
5,03800 В | |||
|
10,00000 В |
9,93200 В |
10,06800 В | |||
|
100,0000 В |
10,0000 В |
9,8600 В |
10,1400 В | ||
|
50,0000 В |
49,6200 В |
50,3800 В | |||
|
100,0000 В |
99,3200 В |
100,6800 В | |||
|
750,000 В |
100,000 В |
98,800 В |
101,200 В | ||
|
500,000 В |
496,400 В |
503,600 В | |||
|
750,000 В |
744,900 В |
755,100 В | |||
|
300 кГц |
100,0000 мВ |
10,0000 мВ |
9,1000 мВ |
10,9000 мВ | |
|
50,0000 мВ |
47,9500 мВ |
52,0500 мВ | |||
|
100,0000 мВ |
95,9500 мВ |
104,0500 мВ | |||
|
1,000000 В |
0,100000 В |
0,091000 В |
0,109000 В | ||
|
0,500000 В |
0,475000 В |
0,525000 В | |||
|
1,000000 В |
0,955000 В |
1,045000 В | |||
|
10,00000 В |
1,00000 В |
0,91000 В |
1,09000 В | ||
|
5,00000 В |
4,75000 В |
5,25000 В | |||
|
10,00000 В |
9,55000 В |
10,45000 В | |||
|
100,0000 В |
10,0000 В |
9,1000 В |
10,9000 В | ||
|
50,0000 В |
47,5000 В |
52,5000 В | |||
|
70,0000 В |
66,7000 В |
73,3000 В |
Таблица 4 - Определение абсолютной погрешности измерений напряжения переменного тока для В7-78/2, В7-78/3
|
Частота |
Верхний предел измерений |
Поверяемая точка Uo |
Измеренное значение иизм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | ||||
|
10 Гц |
100,0000 мВ |
10,0000 мВ |
9,9380 мВ |
10,0620 мВ | |
|
50,0000 мВ |
49,8900 мВ |
50,1100 мВ | |||
|
100,0000 мВ |
99,8300 мВ |
100,1700 мВ | |||
|
1,000000 В |
0,100000 В |
0,099480 В |
0,100520 В | ||
|
0,500000 В |
0,499000 В |
0,501000 В | |||
|
1,000000 В |
0,998400 В |
1,001600 В | |||
|
10,00000 В |
1,00000 В |
0,99480 В |
1,00520 В | ||
|
5,00000 В |
4,99000 В |
5,01000 В | |||
|
10,00000 В |
9,98400 В |
10,01600В | |||
|
100,0000 В |
10,0000 В |
9,9480 В |
10,0520 В | ||
|
50,0000 В |
49,9000 В |
50,1000 В | |||
|
100,0000 В |
99,8400 В |
100,1600 В | |||
|
40 Гц |
750,000 В |
100,000 В |
99,580 В |
100,420 В | |
|
500,000 В |
499,100 В |
500,900 В | |||
|
750,000 В |
748,800 В |
751,200 В | |||
|
1 кГц |
100,0000 мВ |
10,0000 мВ |
9,9380 мВ |
10,0620 мВ | |
|
50,0000 мВ |
49,8900 мВ |
50,1100 мВ | |||
|
100,0000 мВ |
99,8300 мВ |
100,1700 мВ | |||
|
1 кГц |
1,000000 В |
0,100000 В |
0,099480 В |
0,100520 В | |
|
0,500000 В |
0,499000 В |
0,501000 В | |||
|
1,000000 В |
0,998400 В |
1,001600 В | |||
|
10,00000 В |
1,00000 В |
0,99480 В |
1,00520 В | ||
|
5,00000 В |
4,99000 В |
5,01000 В | |||
|
10,00000 В |
9,98400 В |
10,01600В | |||
|
100,0000 В |
10,0000 В |
9,9480 В |
10,0520 В | ||
|
50,0000 В |
49,9000 В |
50,1000 В | |||
|
100,0000 В |
99,8400 В |
100,1600 В | |||
|
750,000 В |
100,000 В |
99,580 В |
100,420 В | ||
|
500,000 В |
499,100 В |
500,900 В | |||
|
750,000 В |
748,800 В |
751,200 В | |||
|
50 кГц |
100,0000 мВ |
10,0000 мВ |
9,9250 мВ |
10,0750 мВ | |
|
50,0000 мВ |
49,8250 мВ |
50,1750 мВ | |||
|
100,0000 мВ |
99,7000 мВ |
100,3000 мВ | |||
|
1,000000 В |
0,100000 В |
0,099250 В |
0,100750 В | ||
|
0,500000 В |
0,498250 В |
0,501750 В | |||
|
1,000000 В |
0,997000 В |
1,003000 В | |||
|
10,00000 В |
1,00000 В |
0,99250 В |
1,00750 В | ||
|
5,00000 В |
4,98250 В |
5,01750 В | |||
|
10,00000 В |
9,97000 В |
10,03000 В | |||
|
100,0000 В |
10,0000 В |
9,9250 В |
10,0750 В | ||
|
50,0000 В |
49,8250 В |
50,1750 В | |||
|
100,0000 В |
99,7000 В |
100,3000 В | |||
|
750,000 В |
100,000 В |
99,375 В |
100,625 В | ||
|
500,000 В |
498,375 В |
501,625 В | |||
|
750,000 В |
747,750 В |
752,250 В | |||
|
100 кГц |
100,0000 мВ |
10,0000 мВ |
9,8550 мВ |
10,1450 мВ | |
|
50,0000 мВ |
49,5950 мВ |
50,4050 мВ | |||
|
100,0000 мВ |
99,2700 мВ |
100,7300 мВ | |||
|
1,000000 В |
0,100000 В |
0,098550 В |
0,101450 В | ||
|
0,500000 В |
0,495950 В |
0,504050 В | |||
|
1,000000 В |
0,992700 В |
1,007300 В | |||
|
10,00000 В |
1,00000 В |
0,98550 В |
1,01450 В | ||
|
5,00000 В |
4,95950 В |
5,04050 В | |||
|
10,00000 В |
9,92700 В |
10,07300 В | |||
|
100,0000 В |
10,0000 В |
9,8550 В |
10,1450 В | ||
|
50,0000 В |
49,5950 В |
50,4050 В | |||
|
100,0000 В |
99,2700 В |
100,7300 В | |||
|
750,000 В |
100,000 В |
98,750 В |
101,250 В | ||
|
500,000 В |
496,150 В |
503,850 В | |||
|
750,000 В |
744,525 В |
755,475 В | |||
|
300 кГц |
100,0000 мВ |
10,0000 мВ |
9,0500 мВ |
10,9500 мВ | |
|
50,0000 мВ |
47,2500 мВ |
52,7500 мВ | |||
|
100,0000 мВ |
95,0000 мВ |
105,0000 мВ | |||
|
1,000000 В |
0,100000 В |
0,090500 В |
0,109500 В | ||
|
0,500000 В |
0,472500 В |
0,527500 В | |||
|
1,000000 В |
0,950000 В |
1,050000 В | |||
|
10,00000 В |
1,00000 В |
0,90500 В |
1,09500 В | ||
|
5,00000 В |
4,72500 В |
5,27500 В | |||
|
10,00000 В |
9,50000 В |
10,50000 В | |||
|
100,0000 В |
10,0000 В |
8,7200 В |
11,2800 В | ||
|
50,0000 В |
46,800 В |
53,2000 В | |||
|
70,0000 В |
65,8400 В |
74,1600 В |
Таблица 5 - Определение абсолютной погрешности измерений силы постоянного тока для В7-78/1
|
Верхний предел измерений |
Поверяемая точка 10 |
Измеренное значение 1изм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
10,00000 мА |
1,00000 мА |
0,99750 мА |
1,00250 мА | |
|
5,00000 мА |
4,99550 мА |
5,00450 мА | ||
|
10,00000 мА |
9,99300 мА |
10,00700 мА | ||
|
100,0000 мА |
10,0000 мА |
9,99000 мА |
10,01000 мА | |
|
50,0000 мА |
49,97000 мА |
50,03000 мА | ||
|
100,0000 мА |
99,94500 мА |
100,05500 мА | ||
|
1,000000 А |
ОДОООООА |
0,099800 А |
0,100200 А | |
|
0,500000 А |
0,499400 А |
0,500600 А | ||
|
1,000000 А |
0,998900 А |
1,001100 А | ||
|
3,00000 А |
0,30000 А |
0,29904 А |
0,30096 А | |
|
1,00000 А |
0,99820 А |
1,00180 А | ||
|
3,00000 А |
2,99580 А |
3,00420 А | ||
Таблица 6 - Определение абсолютной погрешности измерений силы постоянного тока для В7-78/2, В7-78/3
|
Верхний предел измерений |
Поверяемая точка 10 |
Измеренное значение 1изм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
10,00000 мА |
1,00000 мА |
0,99750 мА |
1,00250 мА | |
|
5,00000 мА |
4,99550 мА |
5,00450 мА | ||
|
10,00000 мА |
9,99300 мА |
10,00700 мА | ||
|
100,0000 мА |
10,0000 мА |
9,98500 мА |
10,01500 мА | |
|
50,0000 мА |
49,96500 мА |
50,03500 мА | ||
|
100,0000 мА |
99,94000 мА |
100,0600 мА | ||
|
1,000000 А |
ОДОООООА |
0,099650 А |
0,100350 А | |
|
0,500000 А |
0,499050 А |
0,500950 А | ||
|
1,000000 А |
0,998300 А |
1,001700 А | ||
|
3,00000 А* |
0,30000 А |
0,29850 А |
0,30150 А | |
|
1,00000 А |
0,97100 А |
1,00290 А | ||
|
3,00000 А |
2,99310 А |
3,00690 А | ||
|
10,00000 А |
1,00000 А |
0,99250 А |
1,00750 А | |
|
5,00000 А |
4,98250 А |
5,01750 А | ||
|
10,00000 А |
9,97000 А |
10,03000 А | ||
* - для модели В7-78/3 указанный диапазон отсутствует.
Таблица 7 - Определение абсолютной погрешности измерений силы переменного тока дляВ7-78/1
|
Частота |
Верхний предел измерений |
Поверяемая точка 10 |
Измеренное значение 1изм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | ||||
|
20 Гц |
1,000000 А |
0,100000 А |
0,099500 А |
0,100500 А | |
|
0,500000 А |
0,499100 А |
0,500900 А | |||
|
1,000000 А |
0,998600 А |
1,001400 А | |||
|
40 Гц |
3,00000 А |
0,30000 А |
0,29775 А |
0,30225 А | |
|
1,50000 А |
1,49595 А |
1,50405 А | |||
|
3,00000 А |
2,99370 А |
3,00630 А | |||
|
400 Гц |
1,000000 А |
0,100000 А |
0,099500 А |
0,100500 А | |
|
0,500000 А |
0,499100 А |
0,500900 А | |||
|
1,000000 А |
0,998600 А |
1,001400 А | |||
|
3,00000 А |
0,30000 А |
0,29775 А |
0,30225 А | ||
|
1,50000 А |
1,49595 А |
1,50405 А | |||
|
3,00000 А |
2,99370 А |
3,00630 А | |||
|
1 кГц |
1,000000 А |
0,100000 А |
0,099500 А |
0,100500 А | |
|
0,500000 А |
0,499100 А |
0,500900 А | |||
|
1,000000 А |
0,998600 А |
1,001400 А | |||
|
3,00000 А |
0,30000 А |
0,29775 А |
0,30225 А | ||
|
1,50000 А |
1,49595 А |
1,50405 А | |||
|
3,00000 А |
2,99370 А |
3,00630 А | |||
|
5 кГц |
1,000000 А |
0,100000 А |
0,099500 А |
0,100500 А | |
|
0,500000 А |
0,499100 А |
0,500900 А | |||
|
1,000000 А |
0,998600 А |
1,001400 А | |||
|
3,00000 А |
0,30000 А |
0,29775 А |
0,30225 А | ||
|
1,50000 А |
1,49595 А |
1,50405 А | |||
|
3,00000 А |
2,99370 А |
3,00630 А |
Таблица 8 - Определение абсолютной погрешности измерений силы переменного тока для В7-78/2, В7-78/3
|
Частота |
Верхний предел измерений |
Поверяемая точка 10 |
Измеренное значение 1изм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | ||||
|
20 Гц |
1,000000 А |
0,100000 А |
0,099400 А |
0,100600 А | |
|
0,500000 А |
0,498600 А |
0,501400 А | |||
|
1,000000 А |
0,997600 А |
1,002400 А | |||
|
40 Гц |
3,00000 А* |
0,30000 А |
0,29730 А |
0,30270 А | |
|
1,50000 А |
1,49370 А |
1,50630 А | |||
|
3,00000 А |
2,98920 А |
3,01080 А | |||
|
10,00000 А |
1,00000 А |
0,98300 А |
1,01700 А | ||
|
5,00000 А |
4,96300 А |
5,03700 А | |||
|
10,00000 А |
9,93800 А |
10,06200 А | |||
|
400 Гц |
1,000000 А |
0,100000 А |
0,099400 А |
0,100600 А | |
|
0,500000 А |
0,498600 А |
0,501400 А | |||
|
1,000000 А |
0,997600 А |
1,002400 А | |||
|
3,00000 А* |
0,30000 А |
0,29730 А |
0,30270 А | ||
|
1,50000 А |
1,49370 А |
1,50630 А | |||
|
3,00000 А |
2,98920 А |
3,01080 А | |||
|
10,00000 А |
1,00000 А |
0,98300 А |
1,01700 А | ||
|
5,00000 А |
4,96300 А |
5,03700 А | |||
|
10,00000 А |
9,93800 А |
10,06200 А | |||
|
1 кГц |
1,000000 А |
ОДОООООА |
0,098000 А |
0,102000 А | |
|
0,500000 А |
0,494000 А |
0,506000 А | |||
|
1,000000 А |
0,989000 А |
1,011000 А | |||
|
3,00000 А* |
0,30000 А |
0,29100 А |
0,30900 А | ||
|
1,50000 А |
1,47300 А |
1,52700 А | |||
|
3,00000 А |
2,95050 А |
3,04950 А | |||
|
10,00000 А |
1,00000 А |
0,95500 А |
1,04500 А | ||
|
5,00000 А |
4,85500 А |
5,14500 А | |||
|
10,00000 А |
9,73000 А |
10,27000 А | |||
|
5 кГц |
L000000A |
0,100000 А |
0,098000 А |
0,102000 А | |
|
0,500000 А |
0,494000 А |
0,506000 А | |||
|
1,000000 А |
0,989000 А |
1,011000 А | |||
|
3,00000 А* |
0,30000 А |
0,29100 А |
0,30900 А | ||
|
1,50000 А |
1,47300 А |
1,52700 А | |||
|
3,00000 А |
2,95050 А |
3,04950 А | |||
|
10,00000 А |
1,00000 А |
0,95500 А |
1,04500 А | ||
|
5,00000 А |
4,85500 А |
5,14500 А | |||
|
10,00000 А |
9,73000 А |
10,27000 А |
* - для модели В7-78/3 указанный диапазон отсутствует.
Таблица 10 - Метрологические характеристики вольтметров В7-78/1 в режиме измерений
электрического сопротивления постоянному току
|
Верхний предел измерений, Ом |
Значение единицы младшего разряда, Ом |
Пределы допускаемой основной абсолютной погрешности, Ом |
|
100 |
110^ |
±(0,0001 Rx+0,00004 RnD) |
|
1000 |
0,001 |
±(0,0001 Rx+0,00001 Rnp) |
|
По7’ |
0,01 | |
|
1 Юэ |
0,1 | |
|
1-10° |
1 | |
|
1-10' |
10 |
±(0,0004-Rx±0,00001-Rnp) |
|
1 -10е |
100 |
±(0,008 Rx+0,0001 Rnp) |
|
Примечание Rx - измеренное значение сопротивления, Ом Rnp - значение верхнего предела измерений, Ом | ||
Таблица 11 - Определение абсолютной погрешности измерений электрического сопротивления
постоянному току по двухпроводной и четырехпроводной схеме измерения для В7-78/2, В7-78/3
|
Верхний предел измерений |
Поверяемая точка Ro |
Измеренное значение RH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
100,0000 Ом |
10,0000 Ом |
9,9930 Ом |
10,0070 Ом | |
|
50,0000 Ом |
49,9850 Ом |
50,0150 Ом | ||
|
100,0000 Ом |
99,9750 Ом |
100,0250 0м | ||
|
1,000000 кОм |
0,100000 кОм |
0,099960 кОм |
0,100040 кОм | |
|
0,500000 кОм |
0,499880 кОм |
0,500120 кОм | ||
|
1,000000 кОм |
0,999780 кОм |
1,000220 кОм | ||
|
10,00000 кОм |
1,00000 кОм |
0,99960 кОм |
1,00040 кОм | |
|
5,00000 кОм |
4,99880 кОм |
5,00120 кОм | ||
|
10,00000 кОм |
9,99780 кОм |
10,00220 кОм | ||
|
100,0000 кОм |
10,0000 кОм |
9,9960 кОм |
10,0040 кОм | |
|
50,0000 кОм |
49,9880 кОм |
50,0120 кОм | ||
|
100,0000 кОм |
99,9780 кОм |
100,0220 кОм | ||
|
1,000000 МОм |
0,100000 МОм |
0,099940 МОм |
0,100060 МОм | |
|
0,500000 МОм |
0,499860 МОм |
0,500140 МОм | ||
|
1,000000 МОм |
0,999760 МОм |
1,000240 МОм | ||
|
10,00000 МОм |
1,00000 МОм |
0,99860 МОм |
1,00140 МОм | |
|
5,00000 МОм |
4,99460 МОм |
5,00540 МОм | ||
|
10,00000 МОм |
9,98960 МОм |
10,01040 МОм | ||
|
100,0000 МОм |
10,0000 МОм |
9,8450 МОм |
10,1550 МОм | |
|
50,0000 МОм |
49,2450 МОм |
50,7550 МОм | ||
|
100,0000 МОм |
98,4950 МОм |
101,5050 МОм | ||
Примечание: вместо калибратора FLUKE 5522А допускается использование калибратора FLUKE 5720А, при этом вместо указанных поверяемых точек, использовать точки, кратные 10 и 19. Пределы допускаемой основной абсолютной погрешности рассчитывать согласно формулам, приведенным в таблице 12.
Таблица 12 - Метрологические характеристики вольтметров В7-78/2, В7-78/3 в режиме
измерений электрического сопротивления постоянному току
|
Верхний предел измерений, Ом |
Значение единицы младшего разряда, Ом |
Пределы допускаемой основной абсолютной погрешности, Ом |
|
100 |
110'4 |
±(0,0002 Rx+0,00005-Rnp) |
|
1000 |
0,001 |
±(0,0002 Rx+0,00002 Rnp) |
|
1104 |
0,01 | |
|
Гйо3 |
0,1 | |
|
1 10е |
1 |
±(0,0002 Rx+0,00004 Rnp) |
|
ЕГО7 |
10 |
±(0,001 Rx+0,00004 Rnp) |
|
По5 |
100 |
±(0,015 Rx+0,00005 Rnp) |
|
Примечание Rx - измеренное значение сопротивления, Ом Rnp - значение верхнего предела измерений, Ом | ||
Таблица 13 - Определение абсолютной погрешности измерений частоты для В7-78/1
|
Диапазон измерений |
Поверяемая точка Fo |
Измеренное значение FH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
от 3 Гц до 5 Гц |
3,000000 Гц |
2,997000 Гц |
3,003000 Гц | |
|
от 5 Гц до 10 Гц |
5,000000 Гц |
4,997500 Гц |
5,002500 Гц | |
|
от 10 Гц до 40 Гц |
10,00000 Гц |
9,99700 Гц |
10,00300 Гц | |
|
от 40 Гц до 100 Гц |
40,00000 Гц |
39,99600 Гц |
40,00400 Гц | |
|
от 100 Гц до 1000 Гц |
100,0000 Гц |
99,9900 Гц |
100,0100 Гц | |
|
от 1 кГц до 10 кГц |
1,000000 кГц |
0,999900 кГц |
1,000100 кГц | |
|
от 10 кГц до 100 кГц |
10,00000 кГц |
9,99900 кГц |
10,00100 кГц | |
|
от 100 кГц до 300 кГц |
100,0000 кГц |
99,9900 кГц |
100,0100 кГц | |
|
300,0000 кГц |
299,9700 кГц |
300,0300 кГц | ||
Таблица 14 - Определение абсолютной погрешности измерений частоты для В7-78/2, В7-78/3
|
Диапазон измерений |
Поверяемая точка Fo |
Измеренное значение FH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
от 10 Гц до 40 Гц |
10,00000 Гц |
9,99700 Гц |
10,00300 Гц | |
|
от 40 Гц до 100 Гц |
40,00000 Гц |
39,99200 Гц |
40,00800 Гц | |
|
от 100 Гц до 1000 Гц |
100,0000 Гц |
99,9800 Гц |
100,0200 Гц | |
|
от 1 кГц до 10 кГц |
1,000000 кГц |
0,999800 кГц |
1,000200 кГц | |
|
от 10 кГц до 100 кГц |
10,00000 кГц |
9,99800 кГц |
10,00200 кГц | |
|
от 100 кГц до 300 кГц |
100,0000 кГц |
99,9800 кГц |
100,0200 кГц | |
|
300,0000 кГц |
299,9400 кГц |
300,0600 кГц | ||
Таблица 15 - Определение абсолютной погрешности измерений электрической емкости для В7-78/2, В7-78/3
|
Верхний предел измерений |
Поверяемая точка Со |
Измеренное значение Сизм |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
1,0000 нФ |
0,1000 нФ |
0,0900 нФ |
0,1100 нФ | |
|
0,5000 нФ |
0,4820 нФ |
0,5180 нФ | ||
|
1,0000 нФ |
0,9720 нФ |
1,0280 нФ | ||
|
10,000 нФ |
1,000 нФ |
0,940 нФ |
1,060 нФ | |
|
5,000 нФ |
4,900 нФ |
5,100 нФ | ||
|
10,000 нФ |
9,850 нФ |
10,150 нФ | ||
|
100,00 нФ |
10,00 нФ |
9,40 нФ |
10,60 нФ | |
|
50,00 нФ |
49,00 нФ |
51,00 нФ | ||
|
100,00 нФ |
98,50 нФ |
101,50 нФ | ||
|
1,0000 мкФ |
0,1000 мкФ |
0,0940 мкФ |
0,1060 мкФ | |
|
0,5000 мкФ |
0,4900 мкФ |
0,5100 мкФ | ||
|
1,0000 мкФ |
0,9850 мкФ |
1,0150 мкФ | ||
|
10,000 мкФ |
1,000 мкФ |
0,940 мкФ |
1,060 мкФ | |
|
5,000 мкФ |
4,900 мкФ |
5,100 мкФ | ||
|
10,000 мкФ |
9,850 мкФ |
10,150 мкФ | ||
|
100,00 мкФ |
10,00 мкФ |
9,40 мкФ |
10,60 мкФ | |
|
50,00 мкФ |
49,00 мкФ |
51,00 мкФ | ||
|
100,00 мкФ |
98,50 мкФ |
101,50 мкФ | ||
Таблица 9 - Определение абсолютной погрешности измерений электрического сопротивления
постоянному току по двухпроводной и четырехпроводной схеме измерения для В7-78/1
|
Верхний предел измерений |
Поверяемая точка Ro |
Измеренное значение RH3M |
Пределы допускаемых показаний вольтметра | |
|
нижний |
верхний | |||
|
100,0000 Ом |
10,0000 Ом |
9,9950 Ом |
10,0050 Ом | |
|
50,0000 Ом |
49,9910 Ом |
50,0090 Ом | ||
|
100,0000 Ом |
99,9860 Ом |
100,0140 Ом | ||
|
1,000000 кОм |
0,100000 кОм |
0,099980 кОм |
0,100020 кОм | |
|
0,500000 кОм |
0,499940 кОм |
0,500060 кОм | ||
|
1,000000 кОм |
0,999890 кОм |
1,000110 кОм | ||
|
10,00000 кОм |
1,00000 кОм |
0,99980 кОм |
1,00020 кОм | |
|
5,00000 кОм |
4,99940 кОм |
5,00060 кОм | ||
|
10,00000 кОм |
9,99890 кОм |
10,00110 кОм | ||
|
100,0000 кОм |
10,0000 кОм |
9,9980 кОм |
10,0020 кОм | |
|
50,0000 кОм |
49,9940 кОм |
50,0060 кОм | ||
|
100,0000 кОм |
99,9890 кОм |
100,0110 кОм | ||
|
1,000000 МОм |
0,100000 МОм |
0,099980 МОм |
0,100020 МОм | |
|
0,500000 МОм |
0,499940 МОм |
0,500060 МОм | ||
|
1,000000 МОм |
0,999890 МОм |
1,000110 МОм | ||
|
10,00000 МОм |
1,00000 МОм |
0,99950 МОм |
1,00050 МОм | |
|
5,00000 МОм |
4,99790 МОм |
5,00210 МОм | ||
|
10,00000 МОм |
9,99590 МОм |
10,00410 МОм | ||
|
100,0000 МОм |
10,0000 МОм |
9,9190 МОм |
10,0810 МОм | |
|
50,0000 МОм |
49,5990 МОм |
50,4010 МОм | ||
|
100,0000 МОм |
99,1990 МОм |
100,8010 МОм | ||
Примечание: вместо калибратора FLUKE 5522А допускается использование калибратора FLUKE 5720А, при этом вместо указанных поверяемых точек, использовать точки, кратные 10 и 19. Пределы допускаемой основной абсолютной погрешности рассчитывать согласно формулам, приведенным в таблице 10.
