УТВЕРЖДАЮ

Первый заместитель генерального директора - заместитель по научной работе ФГУП «ВНИИФТРИ»

А.Н. Щипунов

2017 г.

ИНСТРУКЦИЯ

Радиосерверы точного времени РСТВ-01-01

Методика поверки

АВБЛ.468212.039-01 МП р.п. Менделееве 2017 г.

СОДЕРЖАНИЕ ОБЩИЕ СВЕДЕНИЯ

Настоящая методика устанавливает методы и средства первичной и периодической поверки радиосерверов точного времени РСТВ-01-01 (далее - РСТВ), выпускаемых ЗАО «НПФ ПРОРЫВ», Московская область, Раменский район, п. Ильинский, находящихся в эксплуатации, а также после хранения и ремонта.

Периодическую поверку РСТВ осуществляют не реже одного раза в два года организации, которые аккредитованы на проведение данных видов работ.

1. ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены следующие операции поверки, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

Да

Да

2 Опробование

7.2

Да

Да

3 Определение пределов допускаемых смещений     формируемой     ШВ

относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС, нс

7.3

Да

Да

5 Определение пределов допускаемых смещений     формируемой     ШВ

относительно национальной ШВ UTC(SU) в автономном режиме работы за 1 сутки, с

7.4

Да

Да

6 Определение предела допускаемой задержки выдачи значений точного времени через порты Ethernet, RS-232, RS-422-1    и    RS-422-2    относительно

национальной ШВ UTC(SU)

7.5

Да

Нет

7     Идентификация     программного

обеспечения

7.6

Да

Нет

2. СРЕДСТВА ПОВЕРКИ
  • 2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средств поверки

Требуемые технические характеристики средств поверки

Рекомендуемое средство поверки (тип)

Номер пункта методики поверки

диапазон измерений

погрешность

1 Приемник сигналов ГНСС ГЛОНАСС/GPS

Номинальное значение частоты

1 Гц

Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC(SU) (при доверительной вероятности 0,95 в режиме работы на твердой точке) ±50 нс

Изделие ПС-161 ТСЮИ.461531 .014

7.3, 7.4

2 Частотомер универсальный

Диапазон измеряемых интервалов времени от 5 нс до 106 с

Пределы допускаемой абсолютной погрешности измерения интервалов времени ±0,62 нс (для интервалов времени не более 100 мкс)

CNT-90

7.3, 7.4

3 Осциллограф цифровой

Диапазон рабочих частот от 0 до 1 ГГц;     диапазон

измерений напряжения ±5 В

Пределы   допускаемой

абсолютной погрешности измерений напряжения ±0,02 -8 [дел] -КотклЕВ/дел], где Коткл- коэффициент отклонения

DSO-X3012A

7.2

4 NTP сервер

Номинальное значение частоты

1 Гц

Пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet ±100 мкс

УКУС-ПИ

02ДМ

7.5

5 Персональный компьютер

Порта RS-232, ОС Windows, процессор с тактовой частотой 400 МГц, ОЗУ 128 Мб

Вспомогательное оборудование

7.6

6 Нагрузочные сопротивления

(50±0,3) Ом

Вспомогательное оборудование

7.2 - 7.6

  • 2.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

  • 2.3 Средства поверки должны быть исправны, поверены и иметь свидетельства о поверке.

3. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускаются лица:

  • - имеющие опыт в области радиочастотных измерений;

  • - аттестованные в качестве поверителей;

  • - изучившие эксплуатационную документацию поверяемого РТСВ.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1   При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.091-2012.

  • 4.2   К поверке РТСВ допускается персонал, имеющий квалификационную группу не ниже третьей для электроустановок с напряжением до 1000 В.

5. УСЛОВИЯ ПОВЕРКИ

5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды

  • - относительная влажность воздуха

  • - атмосферное давление

  • - напряжение сети питания

  • - частота промышленной сети

(20±5) °C; (65±15) %; (100±8)кПа; (220±22) В; (50,0±0,5) Гц.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1   Поверитель должен изучить руководств по эксплуатации поверяемого РСТВ и используемых средств поверки.

  • 6.2    Перед проведением операций поверки необходимо:

  • - проверить комплектность поверяемого РСТВ;

  • - проверить комплектность рекомендованных (или аналогичных им) средств поверки, заземлить (если это необходимо) средства измерений и включить питание заблаговременно перед очередной операцией поверки (в соответствии со временем установления рабочего режима, указанным в технической документации).

Примечание - Перед проведением поверки необходимо подготовить к работе РСТВ в соответствии с разделом 2.4 документа «Радиосервер точного времени РСТВ-01-01. Руководство по эксплуатации. АВБЛ.468212.039-01 РЭ» (далее - РЭ).

  • 7. ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр
  • 7.1.1  Произвести внешний осмотр РСТВ, убедиться в отсутствии внешних механических повреждений и неисправностей, влияющих на работоспособность РСТВ.

    • 7.1.1.1 При проведении внешнего осмотра проверить:

  • - сохранность пломб;

  • - чистоту и исправность соединителей;

  • - отсутствие внешних механических повреждений корпуса, мешающих работе с прибором, и ослабления элементов конструкции;

  • - сохранность органов управления.

  • 7.1.2  РСТВ, имеющие дефекты (механические повреждения), бракуют и направляют в ремонт.

7.2 Опробование
  • 7.2.1 Проверить функционирование последовательно в соответствии с п. 3.2.2, п. 3.2.4, п. 3.2.5 и п. 3.3 руководства по эксплуатации АВБЛ.468212.039-01 РЭ.

  • 7.2.2 Определить номинальное значение частоты выходного сигнала, а также его параметр на нагрузке 50 Ом с помощью осциллографа SDA820-Zi.

Включить осциллограф SDA820-Zi в соответствии с его Руководством по эксплуатации и прогреть в течении 30 мин. Подать выходной сигнал 1 Гц с выхода РСТВ на вход осциллографа при сопротивлении нагрузки 50 Ом. Произвести синхронизацию входного сигнала.

Зафиксировать полученные значения:

  • - номинальное значение частоты;

  • - верхний уровень напряжения (логическая «1») сигнала 1 Гц;

  • - нижний уровень напряжения (логический «0») сигнала 1 Гц;

  • - длительность импульсного сигнала 1 Гц.

  • 7.2.3 Результаты поверки считать положительными, если после тестирования индикаторы работы РСТВ светятся в штатном режиме, параметры импульсного сигнала удовлетворяют требованиям:

  • - номинальное значение частоты выходного сигнала..........................1 Гц;

  • - верхний уровень напряжения (логическая «1») сигнала 1 Гц .........не менее 2,4 В;

  • - нижний уровень напряжения (логический «0») сигнала 1 Гц.........не более 0,4 В;

  • - длительность импульсного сигнала 1 Гц...................................от 0,5 до 3,0 мс.

В противном случае РСТВ бракуют и направляют в ремонт.

7.3 Определение пределов допускаемых смещений формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС
  • 7.3.1 Смещение формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС определить с помощью изделия ПС-161 и частотомера универсального CNT-90 по схеме, приведенной на рисунке 1.

Рисунок 1 - Схема определения смещения формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS

  • 7.3.2 На вход «В» частотомера подать импульсный сигнал 1 Гц от РСТВ, на вход «А» частотомера подать импульсный сигнал 1 Гц от изделия ПС-161. Частотомер универсальный CNT-90 установить в режиме измерений интервалов времени.

Настроить входы «А» и «В» частотомера в соответствии с параметрами импульсных сигналов 1 Гц:

  • - импульсный сигнал;

  • - измерения по переднему фронту;

  • - входная нагрузка 50 Ом;

  • - уровень напряжения точки привязки по переднему фронту 1,0 В.

  • 7.3.3 Произвести не менее 100 измерений интервала времени между выходными импульсными сигналами 1 Гц РСТВ и ПС-161 (смещений формируемой ШВ относительно национальной ШВ UTC(SU)).

  • 7.3.4 Оценить доверительные границы случайной погрешности.

Вычислить среднее арифметическое значение измеряемой величины Т по формуле

(1)

(2)

(3)

где Tt - i - й результат измерений; п - число результатов измерений. Учесть задержку прохождения сигнала в кабелях, подключаемых к частотомеру. Вычислить среднее квадратическое отклонение результатов измерений по формуле

S =

Вычислить среднеквадратическое отклонение среднего арифметического по формуле с—

“VH

Рассчитать доверительные границы случайной погрешности по формуле

£ = tSf                                        (4)

где t - коэффициент Стьюдента равный 2,042 при (л-1) > 30 и доверительной вероятности 95 %.

  • 7.3.5 Оценить доверительные границы неисключенной систематической погрешности по формуле

6z = ±k-^0i                          (5)

где к = 1,1 при количестве составляющих НСП не менее 3 и доверительной вероятности 95% б-j- пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS ±50 нс;

02 - пределы допускаемой погрешности измерения интервалов времени при использовании частотомера универсального CNT-90 ± 0,62 нс.

03 и б4 - пределы допускаемой погрешности при измерении задержек сигнала в кабелях, подключаемых к частотомеру универсальному CNT-90 ± 0,62 нс

  • 7.3.6 Оценить доверительные границы погрешности по формуле

Д = К ■ Sz

где К - коэффициент, зависящий от соотношения случайной составляющей погрешности и неисключенной систематической погрешности (см. ниже формулу 10);

Sz - суммарное среднее квадратическое отклонение, вычислить по формуле

S, =

где Se - среднее квадратическое отклонение неисключенной систематической погрешности, вычислить по формуле

s9=^ (9)

Максимальное смещение формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС определить по формуле

ДТтах = +(\Т\+Д)                             (10)

  • 7.3.7 Результаты поверки считать положительными, если максимальные смещения формируемой ШВ относительно национальной ШВ UTC(SU) в режиме синхронизации по сигналам ГНСС ГЛОНАСС/ GPS находятся в пределах ±100 нс (в случае длины антенного кабеля от 5 м до 100 м - находятся в пределах ±500 нс). В противном случае РСТВ бракуют и направляют в ремонт

7.4  Определение пределов допускаемых смещений формируемой ШВ относительно национальной ШВ UTC(SU) в автономном режиме работы за 1 сутки

Смещение формируемой ШВ относительно национальной ШВ UTC(SU) в автономном режиме работы за одни сутки определить с помощью изделия ПС-161 и частотомера универсального CNT-90 по схеме, приведенной на рисунке 1.

  • 7.4.1 Перевести РСТВ в автономный режим работы.

  • 7.4.2 Установить на частотомере универсальном CNT-90 количество измерений 86400 при времени усреднения 1 с, что соответствует интервалу времени измерений 1 сутки.

По истечении 1 суток зафиксировать максимальное значение.

  • 7.4.4 Результаты поверки считать положительными, если максимальные смещения формируемой ШВ относительно национальной ШВ UTC(SU) в автономном режиме работы за одни сутки находятся в пределах ±5 с. В противном случае РСТВ бракуют и направляют в ремонт.

7.5 Определение предела допускаемой задержки выдачи значений точного времени через порты Ethernet, RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU)

  • 7.5.1 Определение задержки выдачи значений точного времени через порты Ethernet, RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU) произвести по схеме, приведенной на рисунке 2.

Для оценки задержки выдачи значений точного времени через порт RS-232 соединить порт RS-232 изделия нуль-модемным кабелем с соответствующим входом ПК.

Для оценки задержки выдачи значений точного времени через порты RS-422-1/ RS-422-2 использовать любой стандартный преобразователь сигналов RS-422/485«->RS-232. Соединить соответствующие контакты портов RS-422-1/RS-422-2 с входными контактами преобразователя. Выход преобразователя подключить к порту RS-232 компьютера.

Для оценки задержки выдачи значений точного времени по NTP-протоколу соединить порт Ethernet изделия и ПК кроссовым Ethemet-кабелем.

Требования, предъявляемые к персональному компьютеру, представлены в приложении 1 руководства по эксплуатации АВБЛ.468212.039-01 РЭ.

  • 7.5.2 Установить на персональный компьютер программу «РСТВ-клиент» версия не

ниже      1.3      (скачать с официального сайта производителя

http://www.proryv.com/support/download/). Программа сравнивает значения времени, поступающие с порта RS-232, по NTP-протоколу через интерфейс Ethernet, с системным временем персонального компьютера. Численно значение «Разбега» между значением временем с порта RS-232 РСТВ и NTP-сервера определяется по формуле (1):

At (fcom Чист) (J-NTP Чист)»                            (12),

где At - значение разности времени в окне «Разбег» между временем с порта RS-232 и с NTP протокола через интерфейс Ethernet;

tcom - время, получаемое с порта RS-232;

tCHcT - системное время персонального компьютера;

tNTP - время, получаемое по NTP протоколу через интерфейс Ethernet.

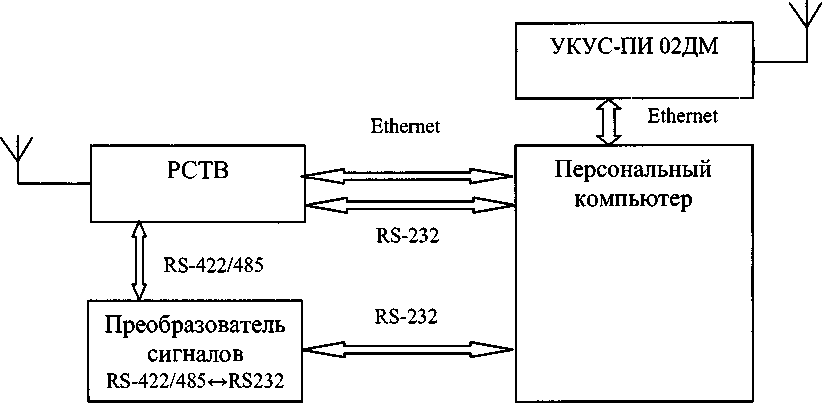

Рисунок 2 - Схема определения задержки выдачи значений точного времени через порты Ethernet, RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU).

В меню настройки установить параметры порта RS-232 и IP адрес в соответствии с данными, представленными на рисунке 3.

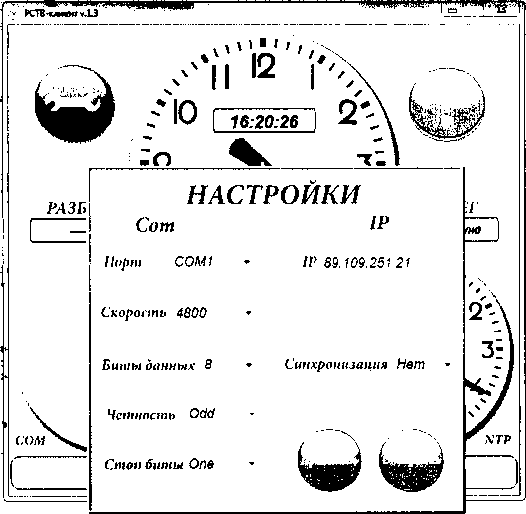

Рисунок 3 - Параметры порта RS-232 и IP адрес.

  • 7.5.3 Произвести не менее 40 измерений расхождения показаний времени «СОМ» и «NTP» - задержка выдачи значений точного времени через порты RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU) (отображается как «Разбег»). Показания даты и времени «СОМ» и «NTP» должны совпадать.

Вычислить доверительные границы по формулам (1) - (9).

При подсчете формула 5 примет вид: 0% = i £ | $1 + $21

где: 0г- пределы допускаемой абсолютной погрешности привязки шкалы времени относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet ±100 мкс;

1

02 =       мс, пределы допускаемой погрешности, определенные как единица

наименьшего разряда - 1 мс.

Оценить максимальную задержку выдачи значений точного времени через порты RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU) по формуле

ДТтах = \Т\+Д                          (13)

  • 7.5.4 Для оценки задержки выдачи значений точного времени по NTP-протоколу на персональном компьютере в настройках: «Дата и время» —> «Настройка времени по интернету» —> «Синхронизировать с сервером времени и Интернете» ввести IP адрес РСТВ сервера (IP адрес должен соответствовать параметрам LAN сети).

Произвести не менее 40 измерений расхождения показаний времени «Системное» и «NTP» - задержка выдачи значений точного времени через порт Ethernet относительно национальной ШВ UTC(SU) (отображается как «Разбег»). Показания даты и времени «Системное» и «NTP» должны совпадать.

Вычислить доверительные границы по формулам (1) - (9).

При подсчете формула 5 примет вид: 0% = + £ I + 021

где:     пределы допускаемой абсолютной погрешности привязки шкалы времени

относительно шкалы времени UTC(SU) по протоколу NTP через интерфейс Ethernet ±100 мкс;

02 =       мс, пределы допускаемой погрешности, определенные как единица

наименьшего разряда - 1 мс.

Оценить максимальную задержку выдачи значений точного времени через порт Ethernet относительно национальной ШВ UTC(SU) по формуле (13).

  • 7.5.7 Результаты поверки считать положительными, если предел допускаемой задержки выдачи значений точного времени через порты Ethernet, RS-232, RS-422-1 и RS-422-2 относительно национальной ШВ UTC(SU) не превышает 500 мс. В противном случае РСТВ бракуют и направляют в ремонт.

7.6 Идентификация программного обеспечения
  • 7.6.1 Собрать схему согласно рисунку 4.

Рисунок 4 - Схема идентификации программного обеспечения.

  • 7.6.2 В адресной строке браузера ввести IP адрес поверяемого РСТВ, уточняется у клиента (по умолчанию 192.168.0.123). IP адрес персонального компьютера предварительно необходимо настроить на аналогичный из этой же подсети, например 192.168.0.1.

В появившемся окне введите имя пользователя и пароль для подключения к РСТВ и нажмите «ОК».

  • 7.6.3 В появившемся окне зафиксируйте идентификационные данные программного обеспечения (см. рисунок 6).

  • 7.6.4 Результаты поверки считать положительными, если идентификационные данные соответствуют данным, представленным в таблице 2. В противном случае РСТВ бракуют и направляют в ремонт.

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РСТВ-01 ПО

Номер версии (идентификационный номер) ПО

не ниже 1.3

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

1484cb69c86b21а701bd64907c2ef9f6

Алгоритм вычисления идентификатора ПО

MD5

(ipoipaMMHoe <и:

■еиючсчше r'CI

В t/l 1 .(> Версия ы<:1р1>1Кли*кя:>и шьчимои час■и 1Ю 1 3

MOS 14JMcb6«raftb21»/B1txJft4!Wc?cF#fi

Версия 1 1Н

РСТВ^

Пивное меню

'Т1 Систмаиы» мстромм

Ц Состоите» РСТВ

Сервис

Параметры выдачи врвмвни на порты RS422 и RS232

C*OpOCTb:    4ВМ •

Бить* данных: • »'.

ЧеТНОСТЪ ODD(H»W> »

Стоп-биты: Сдан »

Настройка г^иамника точного времени

Петанк сигналов, орвнлонлсс •

Работа в автономном режиме (при отсутствии сигнала точного времени)

е 8<п и Выкл.

Активность:

Длительность, «вс

Управление встроенным ТУ время замыкания (UTC): ос И » Длительность, мс:       Bum »

Рисунок 5 - Идентификационные данные РСТВ

8. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 8.1 При положительных результатах поверки РСТВ оформить свидетельство о поверке установленной формы.

  • 8.2 При отрицательных результатах поверки РСТВ к применению не допускается и на него выдается извещение о непригодности с указанием причин забракования.

    И.Б. Норец

    С.А. Семенов

Начальник отдела № 71 ФГУП «ВНИИФТРИ»

Инженер I категории отд. № 78

ФГУП «ВНИИФТРИ»

Всего листов 11

Лист 11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
