Методика поверки «ГСИ. Датчики натекающего торка ДНТ» (МП 2201-0037-2017)
УТВЕРЖДАЮ ектор ФГУП .И. Менделеева»
.В. Гоголинский
2017 г.
Государственная система обеспечения единства измерений
Датчики натекающего тока ДНТ Методика поверки МП 2201-0037-2017Руководитель лаборатории государственных эталонов и научных исследований в области
измерений
режимов электрических цепей
В.И. Шевцов
Старший научный сотрудник
О.М. Павлов
Санкт-Петербург 2017 г.
СОДЕРЖАНИЕ
5.4. Подтверждение соответствия программного обеспечения
Настоящая методика поверки распространяется на датчик натекающего тока ДНТ предйазначенный для измерения силы-постоянного электрического тока в диапазоне от Т10'12до 1*10‘7А, (далее ДНТ).
Интервал между поверками датчика натекающего тока ДНТ -10 лет.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены следующие операции:
-
1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается и выдается извещение о непригодности.
-
2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 1.
Таблица 1
№ п/п |
Номер проверяемого пункта |
Наименование средств поверки |
Основные метрологические и технические характеристики СИ, которые должны использоваться при поверке |
Рекомендуемый тип средства поверки |
1 |
4.1 |
Термометр |
Диапазон температур от 0 до 50Ф □ С, цена деле н© я 0,Н |
Лабораторный по ь ГОСТ 28498-90 |
2 |
4.1 |
Психрометр аспирационный |
Диапазон относительной влажности от 0 до 100 % при температуре от -10 до +30Ф С, |
М34 ТУ 25-1607.054-85 |
3 |
4.1 |
Барометр |
Диапазон измерений атмосферного давления 84-107 кПа (610-790 мм рт.ст.) |
БАММ-1 ТУ 25011.1513-79 |
4 |
5.2; 53 |
Государственный вторичный эталон единицы силы постоянного тока ГВЭТ4-01-2010 |
Диапазон измерений 1 ■ 10’12^-1 • 10’7А, погрешность измерения ±(1,7 - 0,07)%. |
Калибратор -измеритель Mod.6430 Keithley. из состава ГВЭТ4-01-2010 |
Примечания:
-
2.2 Допускается применение других средств поверки, основные характеристики которых не хуже приведенных в таблице 2.1.
-
2.3 Средства измерения, приведенные в п. 2.1, должны иметь действующие свидетельства о поверке.
-
3.1 При поверке ДНТ необходимо соблюдать правила безопасности в соответствии с требованиями эксплуатационной документации поверяемого ДНТ и применяемых средств поверки.
-
4.1 При проведении поверки должны соблюдаться следующие нормальные условия:
-
- температура окружающего воздуха, °C +20±5
-
- относительная влажность воздуха, % '55±25
-
- атмосферное давление, кПа, (мм рт.ст.) 100±4 (765+30)
-
- напряжение питающей сети, В * ' 230±23
-
- частота напряжения питания, Гц 50,0+0,5
-
4.2 ДНТ и средства поверки должны быть подготовлены к работе в соответствии с их эксплуатационной документацией.
-
5 Проведение поверки
-
5.1.1 Внешний осмотр ДНТ предусматривает проверку:
-
- комплектности;
-
- отсутствия механических повреждений корпуса;
-
- состояния лакокрасочных покрытий.
Опробование и проверка общего функционирования могут быть совмещены с определением погрешности ДНТ.
-
5.2.1 Проверьте работоспособность ДНТ при измерении силы тока в диапазоне
1 • 10’12+- Г10’7 А, для этого соберите схему измерений в соответствии с рис.5.1.

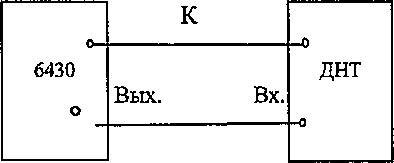

ДНТ - измеритель тока (датчик натекающего тока);
6430 - Калибратор - измеритель Mod. 6430 Keithley;
К - кабель из комплекта Калибратора - ДНТ Mod. 6430 Keithley.
Вых. — выходной разъем Калибратора 6430;
Вх. - входной разъем ДНТ.
Рис. 5.1- Схема соединения приборов для измерения силы тока
в диапазоне 140’12+ 1-Ю’7 А.
Измерьте силу тока воспроизводимого калибратором 6430 в точках 1-Ю’12, 1-Ю’11, 1-Ю’10, Г1(У9, 1‘10’8, 1-Ю’7. Результаты проверки считают удовлетворительными, если измеритель измерит значения силы тока воспроизводимого калибратором 6430.
5.3 Определение метрологических характеристик-
5.3.1.2 Определение погрешности измерения силы тока в диапазоне от1-10’12до 1-10‘7 А проводят путем измерения значения силы тока калибратором 6430. Для этого соберите схему измерений в соответствии с рис. 5.1.
Измерьте силу тока воспроизводимого калибратором 6430 в точках указанных в таблице 3.
Таблица 3
Поверяемые точки, А |
Измеренные значения, А |
Допускаемая погрешность, % |
Допускаемые предельные значения, А | |
Мин. |
Макс. | |||
1,000-Ю42 |
8,000-IO’13 |
1,200-Ю’12 | ||
2,500-Ю42 |
2,000-Ю-12 |
3,000-10’12 | ||
5,000-Ю42 |
4,000-.1012 |
6,000-Ю-12 | ||
7,500-Ю42 |
6,000-Ю42 |
9,000-Ю-’2 |
Поверяемые точки, А |
Измеренные значения, А |
Допускаемая погрешность, % |
Допускаемые предельные значения, А | |
Мин. |
Макс. | |||
1,000-10’" |
20 |
8,000-Ю’12 |
1,200-10’" | |
2,500-10’" |
2,000-10’" |
3,000-10’” | ||
5,000-10’11 |
4,000-10-" |
6,000-10’" | ||
7;500-10-п |
6,000-10’" |
9,000-10’" | ||
1,000-10’*° |
8,000-1 О’" 2,250-Ю’10 |
1,200-10’10 2,750-10’’° | ||
2,500-10’10 |
10 | |||
5,000-Ю’10 |
4,500-10’10 |
5,500-Ю’10 | ||
7,500-Ю’10 |
6,750-10’10 |
8,25О-1О’10 | ||
1,000-Ю’9 |
9,000-Ю’10 |
1,100-10’*° | ||
2,500-10’9 |
2,250-10’9 |
2,750-10’9 | ||
5,000-10’9 |
4,500-10’9 |
5,500-10’9' | ||
7,500-10’9 |
6,750-10’9 |
8,250-10’9 | ||
1,000-10’8 |
9,000-10’9 |
1,100-Ю’8 | ||
2,500 -10’8 |
2,250-10’8 |
2,750-10’8 | ||
5,000-10’8 |
4,500-10’8 |
5,500-10’8 | ||
7,500-10’8 |
6,750-10’8 |
8,250-10’8 | ||
1,000-10’7 |
9,000-10’8 |
1,100-10’’ |
Результаты поверки считают удовлетворительными, если измеренные значения силы тока находятся в допускаемых пределах, указанных в таблице 2.
5.4 Подтверждение соответствия программного обеспечения.-
5.4.1 Операция «Подтверждение соответствия программных обеспечении «ДНТ клиент» и встроенного «ДНТ МК ПО»» состоит из следующих этапов:
-
- определение номера версии (идентификационного номера) программного обеспечения;
-
- определение цифрового идентификатора (контрольной суммы исполняемого кода) программного обеспечения.
-
5.4.1.1 Определение номера версии (идентификационного номера) программного
обеспечения. /
Для определения номера версии ПО ДНТ необходимо запустить программу dnt_app.exe. В заголовке указан номер версии (рисунок 5.2) программы.
!
ЕЭ
Ток, А:
ПТ Тоое-тз’ г ,
Средний ток, А: 1
—
v -Г •
Срлв.отклвненйв, А:
Т~!--
2Е-13
f TA1USB не подключен.
I
Падкгючнте TAI USS.
Сброс денных
Рисунок 5.2 Местонахождение информации о версии ПО в окне программы.
? -
-
5.4.1.2 Определение цифрового идентификатора программного обеспечения.
Для определения цифрового идентификатора ПО ДНТ необходимо дважды нажать на иконке hashfile.bat находящимся в директории с приложением «dnt_app.exe». После чего произойдет запуск командной строки Windows с командой подсчета цифрового идентификатора программного обеспечения. Результат представлен на рисунке 5.3.
i Sf C:\WlNDOWS\5ystem32Vmd.exe ® - □ X
C:\Users\Alexey\Desktop\AHT клиент Bl_3>cd DNTJkPP
C:\Users\Alexey\Desktop\AHT клиент Bl_3\DNT_APP>certutil -hashfile dnt_app.exe
SHA1 хею файла dnt_app.exe:
68 14 fe lb f2 13 34 cc d2 b2 13 f8 ff e9 f6 ее 59 d2 4e 6d certutil: ‘hashfile ~ команда успешно выполнена.
c;\users\Alexey\oesktop\AHT клиент Bl_3\tM_APP>pause
для продолжения нажиите любу» клавишу * . .
Рисунок 5.3 - пример использования стандартной утилиты «certutil» для подсчета цифрового идентификатора программного обеспечения.
5.4.3 Результат подтверждения соответствия программного обеспечения считается положительным, если полученные идентификационные данные (номер версии и цифровые идентификаторы) соответствуют идентификационным данным, указанным в РЭ средства измерений.
6. Оформление результатов поверкиПри проведении поверки ДНТ составляется протокол результатов измерений, в котором указывается соответствие ДНТ предъявляемым к нему требованиям.
Измеритель удовлетворяющий требованиям настоящей методики, признается годным.
Положительные результаты поверки ДНТ оформляются свидетельством о поверке установленной формы.
При отрицательных результатах поверки выпуск в обращение и применение ДНТ запрещается и выдается извещение о непригодности.
Знак поверки наносится на свидетельство о поверке и (или) на прибор.
