КОМПЛЕКС ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ «АСТРОН»

Пив jVl’ подл. I 11олпясы1 дата I Взам. инв. N? | Инв. Na дуол. 1 Подпись и лт а

Руководство по эксплуатации

Приложение 1

Методика поверки

НЛСГ.411731,002 РЭ1

2017 г.

Настоящая методика составлена с учетом требований Приказа Минпромторга России № 1815 от 02.07.15, РМГ 51-2002, ГОСТ 22261-94 и устанавливает методику первичной. периодической и внеочередной поверки комплексов измерительно-вычислительных «АСТРОН» (далее ИВК), а также объём, условия поверки и подготовку к ней.

ИВК предназначены для измерения временных интервалов между импульсами упругих волн, распространяющимися в материале исследуемого объекта, и отношения разма-хов импульсов.

Область применения ИВК «АСТРОН» - исследование структурных особенностей конструкционных материалов технических объектов, оценка физико-механических характеристик и напряженно - деформированного состояния материала деталей машин и элементов конструкций в газовой и нефтяной промышленности, нефтехимии, машиностроении, в атомной энергетике, коммунальном хозяйстве и других отраслях.

Первичную поверку ИВК проводят при выписке из производства и после ремонта. Первичной поверке подлежит каждый экземпляр ИВК.

Периодической поверке подлежат ИВК, находящиеся в эксплуатации или на хранении по истечении межповерочного интервала.

Внеочередную поверку производят при эксплуатации ИВК в случае повреждения знака поверки и в случае утраты формуляра, свидетельства о поверки

Интервал между поверками - 1 год.

1. ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ.
  • 1.1 Выполняемые при поверке операции, а также применяемые при этом средства поверки указаны в таблицах 1 и 2 соответственно.

    Инв. № подп. I Подп. и дата | Инв. № дубл. I Взам. инв. № | Подп. и дата

    Последовательность операций проведения поверки обязательна. Таблица 1 - Операции поверки

    Наименование операции

    Номер пункта методики поверки

    Обязательность проведения поверки

    При первичной поверке

    При периодической (внеочередной) поверке

    1 Внешний осмотр

    5.1

    Да

    Да

    2 Опробование

    5.2

    Да

    Да

    3 Подтверждение соответствия программного обеспечения (ПО)

    5.3

    Да

    Да

    4 Определение метрологических характеристик

    5.4

    Да

    Да

    4.1 Определение диапазона и абсолютной погрешности измерения временных интервалов между отраженными импульсами, диапазона измерения размахов импульсов и относительной погрешности измерения отношения размахов импульсов

    5.4.1

    Да

    Да

    НЛСГ.411731.002. РЭ1

    Лист

    2

    Изм

    Лист

    № докум.

    Подп.

    Дата

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип основного или вспомогательного средства поверки; метрологические и основные технические характеристики средства поверки

5.2

Преобразователь ультразвуковой пьезоэлектрический П111 - 5,0 - 08 S серии "Авгур", частота эффективная (5±0,4) МГц, полоса пропускания не менее 1,0 МГц.

Образцовая ультразвуковая мера КМТ176М-1 40X13, 30 мм, пределы допускаемой основной относительной погрешности от ±4,5-10'4 до ±1,5-10'2.

5.4

Осциллограф-мультиметр Fluke 199С диапазон измерения временных интервалов 100 мкс, абсолютная погрешность определения временных интервалов ±1 нс, диапазон измерения отношений размахов от 0,5 до 20, относительная погрешность определения отношений размахов ±2 %. Преобразователь ультразвуковой пьезоэлектрический П111 - 5,0 - 08 S серии "Авгур", частота эффективная (5±0,4) МГц, полоса пропускания не менее 1,0 МГц.

Образцовые ультразвуковые меры КМТ176М-1 40X13, 5 мм, 10 мм, 15 мм, 30 мм, 75 мм, пределы допускаемой основной относительной погрешности от ±4,5-10'4 до ±1,5-10'2.

Примечания

  • 1 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИВК с требуемой точностью.

  • 2 Средства поверки должны быть поверены и иметь действующий знак поверки.

Инв. № подл J Подл и дата | Инв. №дубл. | Взам. инв. № | Подл, и дата

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 2.1 При проведении поверки должны соблюдаться требования безопасности, установленные ГОСТ 12.2.091-2012, ГОСТ 12.2.007.0-75, ГОСТ 12.2.007.3-75, «Правилами техники безопасности при эксплуатации электроустановок потребителей», «Правилами технической эксплуатации электроустановок потребителей», требования разделов «Указания мер безопасности» инструкций по эксплуатации применяемых средств поверки и эксплуатационной документации на ИВК.

  • 2.2 К работе по поверке допускаются лица, изучившие эксплуатационную документацию на ИВК, руководства по эксплуатации средств измерений, применяемых при поверке, а также прошедшие местный инструктаж по безопасности труда.

  • 3. УСЛОВИЯ ПОВЕРКИ

3.1 Поверка ИВК выполняется в следующих климатических условиях:
  • - температура окружающего воздуха, °C..............................20±5;

  • - относительная влажность окружающего воздуха, %.......от 50 до 80;

  • - атмосферное давление, кПа (мм рт. ст.).............................от 96 до 104 (от 720 до 780);

  • - напряжение питающей сети, В............................................230±4,6;

  • - частота питающей сети, Гц..................................................50±1.

  • 3.2 Пользователем ИВК должны быть представлены следующие документы:

  • - руководство по эксплуатации НЛСГ.411731.002РЭ;

  • - формуляр НЛСГ.411731.002ФО;

  • - свидетельство о предыдущей поверке ИВК (при наличии, при периодической поверке).

    Изм

    Лист

    № докум.

    Подп.

    Дата

    НЛСГ.411731.002.РЭ1

    Лист

Инв № подл. | Подл, и дата | Инв. №дубл. I Взам. инв № I Подл, и дата

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

Проведение поверки должен выполнять персонал, аттестованный в установленном порядке и прошедший инструктаж по технике безопасности и освоивший работу с ИВК в объеме руководства по эксплуатации НЛСГ.411731.002РЭ.

  • 5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

При внешнем осмотре должно быть установлено соответствие поверяемого ИВК следующим требованиям:

  • 5.1.1 Комплектность должна соответствовать указанной в эксплуатационной документации.

  • 5.1.2 На корпусах и разъемах компонентов ИВК не должно быть механических повреждений, препятствующих их применению, или ухудшающих их внешний вид.

  • 5.1.3 Надписи на табличках должны быть четкими и соответствовать требованиям эксплуатационных документов.

  • 5.1.4 Все средства поверки должны иметь действующие свидетельства о поверке или знаки поверки.

5.2 Опробование
  • 5.2.1 Опробование ИВК «АСТРОН» перед началом проведения измерений осуществляют в следующей последовательности.

  • 5.2.2 Подключают измерительный модуль к процессорному модулю.

  • 5.2.3 Включают питание ИВК.

  • 5.2.4 Запускают программу «ASTRON».

  • 5.2.5 Для проверки работоспособности ИВК устанавливают пьезопреобразователь на Образцове, ультразвуковую меру КМТ176М-1 40X13, 30 мм с предварительно нанесенной контактной жидкостью.

  • 5.2.6 Нажимают клавишу «Space» На экране появится осциллограмма отраженных импульсов, распространяющихся в образцовой ультразвуковой мере (рисунок 1).

Изм

Лист

№ докум.

Подп.

Дата

НЛСГ.411731.002.РЭ1

Лист

ИЗМЕРИТЕ/!ЬНО-ВЫЧИСЛИТЕЛЬ НЫЙ КОМПЛЕКС АС Т Р О Н

Диагностика

_vj iKyc-4     F | 2 Б МГц G I W

Автоподстройка .......

усиления     S I Уср=10   ■ А |   U

Esc ! ■"—: q Ctrl ’

Задержка = 13228.7 нс

Отношение размахов = 1.84

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ и в К АСТРОН

Инв №подп. | Подп и дата | Инв. № дубл ] Взам. инв. № I Подп. и дата

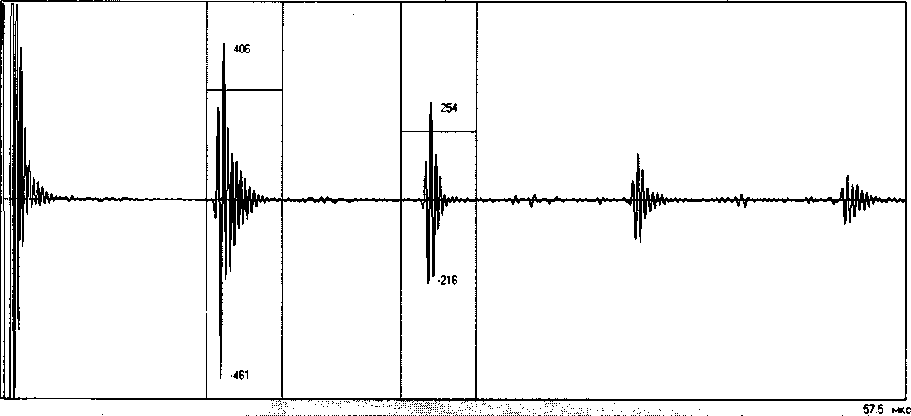

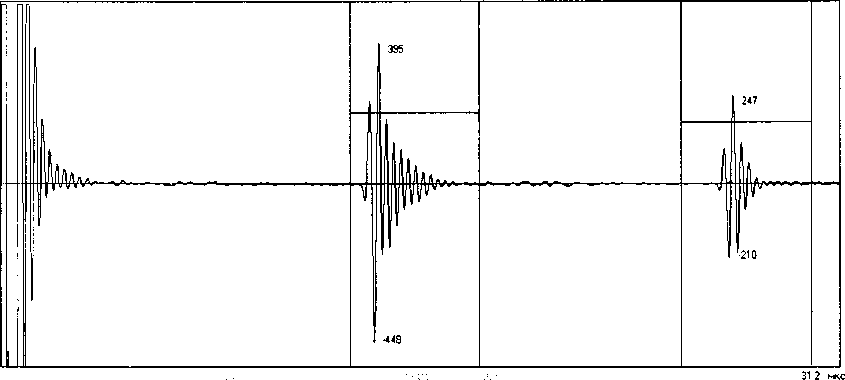

Рисунок 1 Осциллограмма импульсов для образцовой ультразвуковой меры КМТ176М-1 40X13, 30 мм

  • 5.2.7 Используя клавиши «Ф », «Ф», «PgUp», «PgDn», выбирают длину развертки, обеспечивающую изображение на экране двух отраженных импульсов.

  • 5.2.8 Используя клавиши «V» и «Ctrl - V», выбирают коэффициент усиления, обеспечивающий величину положительного максимума первого отраженного сигнала на экране не менее 300 единиц. Величину максимума считывают с экрана в области границ первого отраженного импульса, выделенных зеленым цветом (см. рисунок 1).

  • 5.2.9 Проверяют работоспособность режима ручной настройки границ, для чего включают режим настройки границ клавишей «G» и, используя клавиши « <-», « —>» или «Ctrl<—», «Ctrl —>», устанавливают левую границу первого отраженного импульса, нажимают клавишу «1», затем установите правую границу и нажимают клавишу «2».

Аналогично устанавливают границы второго отраженного импульса, нажимая соответственно клавиши «3» и «4».

После настройки границ нажимают клавишу «Space». На экране отобразятся уровни для поиска нулевых точек обоих импульсов.

На рисунке 2 показан пример правильной настройки границ импульсов,

На рисунке 3 - пример неправильной настройки границ импульсов, приводящий к грубым ошибкам при определении как временных интервалов, так и отношений размахов

Изм

Лист

№ докум.

Подп.

Дата

НЛСГ.411731.002.РЭ1

Лист

Г АС ТРОН

ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС АСТРОЙ

Диагностика

Esc |

— Q

Ctrl

-XJ ^Ус=4 f | &Тб м гц

Авюподстройка ..

! усиления S I /СР

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ И В К АСТРОН

Отношение размахов = 1.85

Задержка = 13228 4 нс

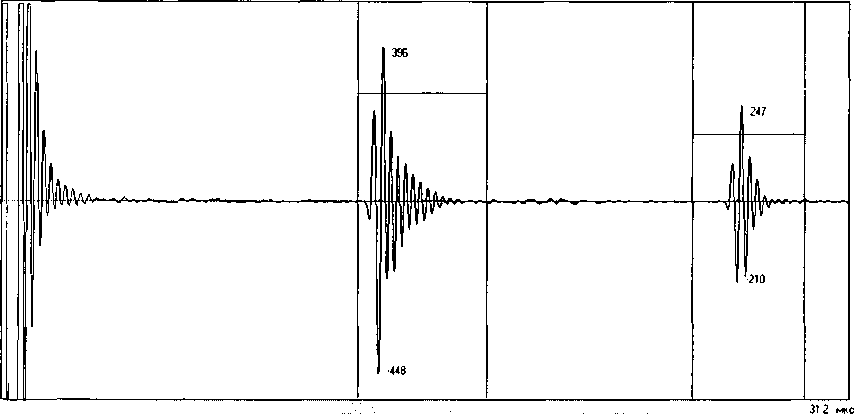

Рисунок 2 - Правильная настройка границ импульсов

Инв № подп I Подп. и дата I Инв. №дубл. I Взам инв. № I Подл, и дата

  • 5.2.10 Проверяют работоспособность режима ручной настройки уровней отраженных импульсов, для чего нажимают клавишу «U» и подстраивают уровень для первого отраженного импульса с помощью клавиш «? », «Ф ». Аналогично подстраивают уровень для второго импульса с использованием комбинации «Ctrl-U».

На рисунке 2 показан пример правильной настройки уровней, на рисунке 4 - пример неправильной настройки границ уровней.

Этот случай соответствует измерению задержек отраженных импульсов по несинфазным точкам, что приводит к грубым ошибкам в определении временных интервалов.

  • 5.2.11 Уменьшив коэффициент усиления до 0, переведите ИВК в режим автоподстройки усиления, нажав клавишу «Q», после чего, запустив ИВК, проверяют работу режима автоподстройки.

  • 5.2.12 Нажав клавишу «X» (если она была отжата), включают режим расчета временных интервалов и отношений размахов.

    НЛСГ.411731.002.РЭ1

    Лист

    6

    Изм

    Лист

    № докум.

    Подп.

    Дата

    L

    ЙЩ|Лла-. -л.   - . -- --

    !37

    1шлл*. . .        ~ - ....... .       . I

    1 116

    т

    WV*^' - - ------ -              4

    I

    ■414

    ■197

31.2 мкс

|7*ЛС1 РОН

ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬ НЫЙ КОМПЛЕКС

Гяс

Q |Азтаподстройка

J усиления

->

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ и в К АСТРОН

Задержка = 13928.3 нс

Отношение размахов = 2.08

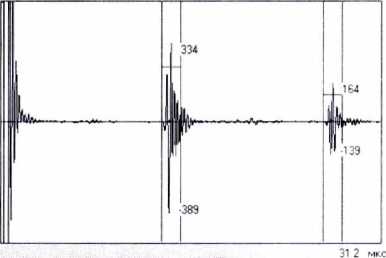

Рисунок 3 - Неправильная настройка границ импульсов

Ин в № подп 1 Подп. и дата 1 Инв №дубл. | Взам. инв № | Подп и дата

ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС

АСТРОН

... YJ Kyc-4      F 112.6 МГц     G | W |

<- |    | 0:1     рчоп|31.2мкс    P

|Авгоподсгррйка ■ тоет

i усиления      S | Уср-10 j A | U |

Гх~ Z | Space| PgUp | /|\ | \|/ | D

Диагностика

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ и в К АСТРОН

Задержка = 13605 4 нс

Отношение размахов = 1.84

Рисунок 4 - Неправильная настройка уровней

Изм

Лист

№ докум.

Подп.

Дата

НЛСГ.411731.002.РЭ1

Лист

  • 5.2.13 Нажимают клавишу «Space».

I la экране должны отобразиться значения задержек упругих импульсов (в нс) и отношения размахов первого и второго отраженного импульсов.

  • 5.2.14 Используя клавишу «W», проверяют работоспособность режима включе-ния/отключения развертки выбранных импульсов в пределах выбранных границ.

  • 5.2.15 Результаты опробования считаются положительными, если функционируют нее клавиши управления ИВК и на экране отображаются значения временных интервалов и отношений размахов импульсов для образцовой ультразвуковой меры КМТ176М-1 40X13. 30 мм.

5.3 Подтверждение соответствия программного обеспечения
  • 5.3.1 11одтверждение соответствия программного обеспечения ИВК осуществляют средствами операционной системы процессорного модуля (портативного компьютера типа Notebook).

  • 5.3.2 11а экран монитора процессорного модуля выводят имя исполняемого файла-

«ASTRON.exe» (рисунок 5).

ТЯ * Переход

D:\Mon документьАРабочий столХАСТРОН

Файл Правка Вид Избранное Сервис Справка

tj, р Поиск Папки JJaS

' i, ПДМои докумэнты\Рабоч«1 стол\АСТРОН

<.|да>1и для файлов и папой      ®

.. Создать новую папку

ii* 1 >тублил:«^ть папку б вебе н > Открыть об-цди доступ к этой папке

Инв № подп I Подл и дата 1 Ина № дубл | Взам инв № |Подл и дата

Другиг мпгта

ЯЕ з6с-Ч4й стоп

IT МГ|Ц документы

Мой компьютер

V етеюеог?уг.ение

I Зодробко                       V

Рисунок 5 - Исполняемый файл программного обеспечения ИВК

5.3.3 Правой кнопкой «мыши» щелкают по имени файла для открытия контекстного меню (рисунок 6).

Изм

Лист

№ докум

Подп.

Дата

НЛСГ.411731.002. РЭ1

Лист

-•

.|Д<»чи дил файлом и палок

*>

Отправить

»

Вырезать Колировать

Открыть

Запуск от пмен'1.;. Раслаоовать

Mediainfo

7-Zip

Сканировать грсграммсй ESET N0032 Antivirus Расширенные функции

Создать ярльк

Удалить

Переименовать

Файл Правка Вид. Избранное Сервис Справка фз 4, рПоиск .Папки ££ ■ "   Ь D .уЛзи из* ументы'рабочкй стоп^ДСТРОН

Г ЛО Л1Й стуг

Мэи доуметь МОЙ НСМПьЮТ^р

' л i еео? окру * “ирр?

Подробно

гА|          | ь фай П

•> i ереместить фгмг-

* ь згилроаэгь о-зип

Ссубпи-теать файл в ссое Отправить этот файл пс .•'•«кгромси пи^те

Удалить файл

Рисунок 6 - Контекстное меню для файла «ASTRON.exe»

Добавить в архив...

Добавить в архив "ASTRON.rar”

Добавить в архгв и отгравить no e-mail..

Добавить в архив "ASTRCN.rar" и отправить no e-mai

Закрепить в меню "Пуск"

Создать резервную конто

^Прожиг с помощью «Nero»

\ Lhlocker

5.3.4 В контекстном меню выбирают в пункте «Свойства» выбирают закладку «Контрольные суммы» (рисунок 7)

Инв № подл I Подл и дата I Инв № дубл I Взам инв N9 I Подл и дата

Сравнить файл...

Hash Г ab v2 0 8 ©2007 Cody Batt - http //beeblebrox org

Отмене | Применить, i

' Общие! Совместимость Контрольные суммы [сводка]

значение хэш

5ACF6FF9

425028В6 3FE9EC82561302718А865А9А

1 Ail 16020979D283B51118526OD33AD5C68FFC86

Клик правой кнопкой мыши для для выбора

OK

Рисунок 7

- Контрольные суммы файла «ASTRON.exe»

Лист

НЛСГ.411731.002.РЭ1

Q

Изм

Лист

№ докум

Подп.

Дата

У

5.3.5 Результаты проверки считаются удовлетворительными, если значения контрольных сумм (хэш), рассчитанные с помощью алгоритма вычисления цифрового идентификатора программного обеспечения соответствуют таблице 2.

Таблица 2

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм    вычисления

цифрового идентификатора программного обеспечения

5ACF6FF9

CRC32

5.4 Определение метрологических характеристик ИВК.

Определение диапазона и абсолютной погрешности измерения временных интервалов между отраженными импульсами, и диапазона измерения размахов импульсов и относительной погрешности измерения отношения размахов импульсов проводят в следующей последовательности.

  • 5.4.1 Собирают схему проверки в соответствии с рисунком 8.

Примечание - Измерительный модуль соединяется с осциллографом кабелем соединительным НЛСГ.411731.003КС.

  • 5.4.2 Включают режим проверки и калибровки, нажав клавишу «Р». При этом ИВК переходит в режим проверки и калибровки по результатам сравнительных измерений временных интервалов между импульсами и отношения размахов импульсов на мерах толщины стальных КМТ176М-1 40X13 с использованием ИВК «АСТРОЙ» и цифрового осциллографа (см. рисунок 9).

    Инз N° подл I Подл и дата I Инв № дубл I Взам инв № I Подл и дата

I процессорный модуль;

2- измерительный модуль;

  • 3 - цифровой осциллограф;

  • 4 - кабель соединительный;

  • 5 - преобразователь пьезоэлектрический П111 - 5,0 -08 S;

  • 6 - образцовая ультразвуковая мера КМТ176М-1 40X13.

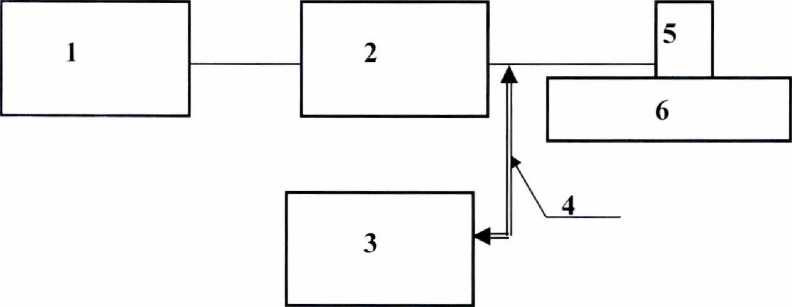

Рисунок 8 - Схема проверки ИВК

НЛСГ.411731.002.РЭ1

Лист

10

Изм

Лист

№ докум.

Подл.

Дата

|Г*строн

ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС

А С Т Р О Н

Линг пост ика

< К ГК 'НЕНИЯ ЗАДЕРЖЕК. Нс

Q Аптоподстройка __ усиления

S I Уср=10

АБСОЛЮТНЫЕ ОТКЛОНЕНИЯ

~Г?

Г

Enter

РЕЗУЛЬТАТЫ

------------- --------------

------.----ii---——------

4

■ • ...........

3

.....•

2

..................:...................

1

..................;.............

0

0

--.л.-........ ........

•1

-2

. ......................... . . ......

■3

■4

0

I

0

ОТНОСИТЕЛЬНЫЕ ОТКЛОНЕНИЯ

Запись в буфер ОСЦИЛЛОГРАФОМ

НОМЕР          число

п' .....0 . - + 1 1

1 -й отраженный импульс

2-й отраженный импульс

Размах

Размах

Образец №1 ИЗМЕРЕНИЯ      измер.

{Задержка запуска, нс |

Задержка запуска, нс |

К 1 .ким аспокалибрбвки отключен

.Разность курсоров, нс [

Разность курсоров, нс|

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

ИВК АСТРОН

Инв № подл I Подл и дата I Инв № дубл I Взам инв № I Подл и дата

Рисунок 9 - Панель управление режимом проверки и калибровки

  • 5.4.3 Устанавливают преобразователь на образцовую ультразвуковую меру

KMTI76M-1 40X13. 5 мм.                   ..........

  • 5.4.4 Переводят осциллограф в режим внешнего запуска.

  • 5.4.5 Запускают ИВК клавишей «Space» и проводят измерения задержек и отношений размахов импульсов, контролируя правильность установки границ и уровней первого и второго отраженных импульсов (см. рисунок 2).

Примечание - Для удобства сравнения формы импульсов на дисплее ИВК и экране осциллографа измерения следует проводить при включенном режиме развертки (клавиша «W» нажата).

  • 5.4.6 Используя клавишу «MOVE» осциллографа, устанавливают величину задержки запуска развертки, соответствующей положению первого отраженного импульса в начале экрана осциллографа.

  • 5.4.7 Используя горизонтальные курсоры, измеряют величину размаха первого отраженного импульса и вносят полученное значение в поле значения величины «Размах» для первого отраженного импульса.

  • 5.4.8 Увеличивая скорость развертки осциллографа и величину задержки запуска развертки, добиваются оптимального положения отсчетного полупериода первого отраженного импульса на экране осциллографа.

  • 5.4.9 Полученное значение задержки запуска осциллографа вносят в поле значения величины «Задержка запуска» для первого отраженного импульса.

  • 5.4.10 Левый вертикальный курсор устанавливают в крайнее левое положение.

    Изм

    Лист

    № докум

    Поди.

    Дата

    НЛСГ.411731.002.РЭ1

    Лист

  • 5.4 I I С помощью правого вертикального курсора отмечают точку пересечения выбранного полупериода с нулевым уровнем.

  • 5.4.1 2 Полученное значение временного интервала вносят в поле значения величины «Разность курсоров» для первого отраженного импульса.

  • 5.4.1 3 Повторяют измерения по п.п. 5.3.6 - 5.3.12 для второго отраженного импульса.

  • 5.4.14 Нажимают клавишу «Enter». При этом результаты первого измерения будут внесены в буфер.

  • 5.4.15 Повторяют измерения по п.п. 5.3.5 - 5.3.13 5-8 раз. устанавливая перед каждым измерением его номер с помощью клавиши «+».

Примечание - После второго измерения на экране будут отображаться две вспомогательные диаграммы, иллюстрирующие стабильность измерений (рисунок 10).

Используя клавишу «-», можно вернуться к измерению, являющемуся явно некорректным. и повторить его.

уАС ТРО Н

ИЗМЕРИТЕЛЬНО-ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС

А С Т Р О Н

|_vj Кус-3     F |'2 5 МГц

G | W |

<-

-> | 0:1      PqDnl 31.2 мкс [ р               .

Аетоподстройка

J    усиления     S ] Уср=1О

Га” и |

Г__

Z I Spacej PgUp |  /|\ I \|/ j D I Диагностика

Инв № подп I Поди и дата I Инв № дубя I Взам инв. № I Поди и дата

ОТКЛОНЕНИЯ ЗАДЕРЖЕК, нс

АБСОЛЮТНЫЕ ОТКЛОНЕНИЯ

Г

Enter

РЕЗУЛЬТАТЫ

О

Del

ызмер.

i Режим автокалибровки отключен

К

Задержка = 13227.9 нс

К

НОМЕР

- I +

I

Образец №1 ИЗМЕРЕНИЯ

РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ

И В К АСТРОН

Задержка запуска, нс р Разность курсоров, нс ^52*

Рис. 10 - Экранная форма после пяти измерений

.........—

................

.........

......

......J

•.......4-

.....-V—••

••у-

.........i-

......I......

......

-.....-!

ОТНОСИТЕЛЬНЫЕ ОТКЛОНЕНИЯ

I

_______________________J

Запись в буфер ОСЦИЛЛОГРАФОМ

1-й отраженный импульс Размах

Отношение размахов = 2 39

5.4.16 Нажимают клавишу «И». В результате на экран ИВК будет выведена форма с результатами статистической обработки результатов измерений (рисунок 11).

Значения погрешностей рассчитываются по формулам:

для абсолютной погрешности определения временных интервалов А, , нс:

Изм

Лист

№ докум

Подп.

Дата

НЛСГ.411731.002.РЭ1

Лист

А, = 1.1 х              У + (АГ )! .

(1)

где tастр - временной интервал, измеренный ИВК «АСТРОН», нс

^осц - временной интервал, измеренный осциллографом, нс

- абсолютная погрешность осциллографа при измерении временных интерва-

лов, нс;

для относительной погрешности определения отношений размахов импульсов^ ,%:

=1,1

( т,            >

2

X,

К АСТР   |

X 100

+

\

R

VL

Д осц     J

К4)2,

(2)

где Ractp - отношение размахов, измеренное ИВК «АСТРОН»,

ROC4 - отношение размахов, измеренное осциллографом,

Инв№ подп. I Подп. и дата | Инв №дубл. | Взам. инв № | Подп. и дата

д °Rcl1 - относительная погрешность осциллографа при измерении отношений размахов, %.

  • 5.4.17 Проводят измерения по п.п. 5.3.5 - 5.3.16 для пяти образцовых ультразвуковых мер КМТ176М-1 40X13, устанавливая их номер (1, 2, 3, 4, 5) с помощью клавиш «О», «Ctrl - О».

  • 5.4.18 Результаты поверки считаются удовлетворительными, если:

  • - диапазон измерения временных интервалов между импульсами упругих волн составляет от 1,6 до 50 мкс;

  • - диапазон измерения отношений размахов импульсов упругих волн составляет от 1,0 до 10,0;

  • - значения абсолютной погрешности ИВК при измерении временных интервалов между импульсами находятся в пределах ±2 нс;

  • - значения относительной погрешности ИВК при измерении отношений размахов импульсов находятся в пределах ±4 %.

Изм

Лист

№ докум.

Подп.

Дата

НЛСГ.411731.002. РЭ1

Лист

СРАВНИТЕЛЬНЫЕ РЕЗУЛЬТАТЫ ИЗМЕРЕНИЙ ДЛЯ ОБРАЗЦА № 1

ЗАДЕРЖКИ

№ иэмер.

АСТРОН

Осциллограф

Абсолютная погрешность

1

13243.0 нс

13242.8 нс

1.0 нс

2

13242.4 нс

13242.3 нс

1.0 нс

3

13242.4 нс

1 3242.7 нс

1.1 нс

4

13242.4 нс

13242.0 нс

1.1 нс

5

13242.5 нс

1 3242 5 нс

1.0 нс

ОТНОШЕНИЯ РАЗМАХОВ

№измер.

АСТРОН

Осциллограф

Относит, погрешность

1

2.49

2.45

2.3%

ДВйвви

2;ВИ||1

2.34

3

2.49

2.1%

4

2 49

2 3%

5

2.50

2.5%

МАКС ЗНАЧЕНИЕ АБСОЛЮТНОЙ ПОГРЕШНОСТИ 1 .1 НС

МАКС. ЗНАЧЕНИЕ ОТНОСИТЕЛЬНОЙ ПОГРЕШНОСТИ 2.5%

Ср. значение

АСТРОН

13242 5 нс

Осциллограф

13242.5 нс

Ср. значение

АСТРОН

Осциллограф

2.46

Ср. кв. от к л.

0.12 нс

0.14 нс

КоаФФ. вариации

0.08 %

0.08 %

ПЕЧАТЬ РЕЗУЛЬТАТОВ

ВОЗВРАЩЕНИЕ В РЕЖИМ ПОВЕРКИ

Pf

ИВКАСТРО Н

'И'пцирятеи '•twiwe.u ни

Инв. № подл I Подл, и дата | Инв.,№дубл. | Взам инв. № | Подл и дата

Рисунок 11 - Результаты статистической обработки результатов измерений

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 6.1 Результаты поверки оформляются в порядке, установленным метрологической службой, которая осуществляет поверку, в соответствии с Приказом Минпромторга России от 02.07.2015 г. № 1815.

  • 6.2 Если ИВК по результатам поверки признан пригодным к применению, то на его измерительный модуль наносится знак поверки и выдается свидетельство о поверке или делается запись в формуляре, заверяемая подписью поверителя и знаком поверки.

Знак поверки наносится давлением на специальную мастику пломбы, расположенной на верхней поверхности измерительного модуля.

  • 6.3 В случае отрицательных результатов поверки ИВК признают непригодным к применению и направляют в ремонт. Свидетельство о поверке аннулируется, выписывается извещение о непригодности к применению и вносится запись о непригодности в формуляр.

  • 6.4 Критерием предельного состояния ИВК является невозможность или нецелесообразность его ремонта.

ИВК, не подлежащие ремонту, изымают из обращения и эксплуатации.

Лист

НЛСГ.411731.002.РЭ1

14

Изм

Лист

№ докум.

Подп.

Дата

Копировал

Формат А4

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
