УТВЕРЖДАЮ

Заместитель генерального директора

.-Петербург»

Т.М. Козлякова

2017 г.

ИЗМЕРИТЕЛИ СКОРОСТИ И ТОРМОЗНОГО ПУТИ ЭСКАЛАТОРНЫЕ PRETOR-K

МЕТОДИКА ПОВЕРКИ

АЦТС.402321.001МП

Санкт-Петербург

2017 г.

Настоящая методика распространяется на измеритель скорости и тормозного пути эскалаторный PRETOR-K АЦТС.402321.001 (измеритель) и устанавливает объем, условия, методы и средства первичной и периодической поверки измерителя и порядок оформления результатов поверки.

Интервал между поверками - 2 года.

1 .Операции и средства поверки

При проведении первичной или периодической поверки должны быть выполнены следующие операции:

Таблица 1

п/п

Наименование операции

Номер пункта методики

Средства поверки и их метрологические характеристики

1

2

3

4

1.

Внешний осмотр, проверка комплектности

2.

Опробование

3

Определение диаметра колеса

Штангенциркуль ШЦ-П-250-0,05 Диапазон 0-250 мм, ПГ ±0,05 мм

4.

Определение метрологических характеристик

4.1

Определение погрешности измерения тормозного пути

Рулетка Р30Н2К, 30 м, КТ 2

4.2

Определение погрешности измерения скорости

Установка тахометрическая УТ05-60, диапазон 10 - 60000 об/мин, ПГ 0,05%

Примечания: допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью. Применяемые средства измерений должны быть поверены и иметь действующие свидетельства о поверке и (или) поверительные клейма

2. Требования безопасности
  • 2.1 При проведении поверки поверитель должен соблюдать правила техники безопасности, изложенные в «Межотраслевых правилах по охране труда при эксплуатации электроустановок» ПОТРМ-016-2001 (РД 153-34.0-03.150), ГОСТ 12.2.007.0-75, ГОСТ 22261, требования, изложенные в АЦТС.468224.002РЭ (РЭ).

3. Условия поверки
  • 3.1 Условия поверки должны соответствовать условиям эксплуатации измерителей, нормированным в технической документации, но не выходить за нормированные условия применения эталонов.

Условия эксплуатации:

(20 ± 10) °C;

- температура воздуха в помещении должна быть

- относительная влажность воздуха при температуре 25°С, не более 80 %.

  • 3.2 К проведению поверки допускаются лица, ознакомленные с настоящей методикой, документацией на средства измерений, применяемых при поверке и руководством по эксплуатации.

4. Подготовка к поверке
  • 4.1 Измеритель и средства поверки должны быть выдержаны во включенном состоянии в течение времени, указанном в эксплутационном документе.

В случае пребывания измерителя при температурах ниже +5 °C, необходимо выдержать его перед подачей питания в нормальных условиях не менее 30 минут.

  • 4.2 Средства поверки подготовить к работе в соответствии с их документацией по эксплуатации

  • 4.3 При проведении периодической поверки измерителя необходимо провести его настройку.

Настройка измерителя производится путем уточнения действительного значения диаметра колеса.

Для этого необходимо измерить диаметр колеса штангенциркулем с точностью 0,05 мм. Измерение рекомендуется провести два раза во взаимоперпендикулярных направлениях.

Среднее арифметическое значение диаметра необходимо ввести в настройки измерителя.

Изменение настроек измерителя защищено паролем.

Экранные окна, используемые при настройке изображены в приложении Б.

Для проведения настроек необходимо в экране измерения, нажать кнопку Меню. В выпадающем меню выбрать пункт User (Рисунок Б1).

После этого открывается окно ввода пароля (рисунок Б2). Если пароль введен верно, открывается окно Настройки (рисунок БЗ).

В окне настроек необходимо выбрать кнопку Курвиметр. После чего откроется окно настроек измерения (рисунок Б4).

При выборе кнопки с изображением значения диаметра колеса открывает окно редактирования этого значения (Рисунок Б5). Введенное значение сохраняется после нажатия кнопки Enter.

  • 5. Проведение поверки

5.1 Внешний осмотр, проверка комплектности:

При внешнем осмотре проверяется комплектность, маркировка.

Комплектность измерителя должна соответствовать приведенной в эксплуатационной документации.

Маркировка должна быть четкой и содержать:

  • - условное обозначение измерителя;

  • - товарный знак предприятия-изготовителя;

  • - заводской номер по системе предприятия-изготовителя;

  • - дату изготовления (месяц и год);

Измеритель не должен иметь на наружных поверхностях коррозии и механических повреждений и других дефектов, влияющих на эксплуатационные свойства.

  • 5.2. Опробование

Проверка работоспособности

а)  Подготовка к проверке

  • - подключить розетку блока питания к сети питания 220 В;

  • - дождаться появления на экране ЖК панели Меню, изображенного на рисунке 1.

б)  Проведение проверки

  • - Коснитесь пальцем экранной кнопки начала измерения

  • - Прокрутите колеса на несколько оборотов, наблюдайте на экране отличное от

нуля значение измеренных пути и скорости.

  • - Коснитесь пальцем экранной кнопки И.

  • - Убедиться, что значения пути и скорости обнулились и прокручивание колес не

изменяет это значение.

Менк

17:56:30

Скорость дви

жения

Ед. изм

Текущая

Макс

м/с

0,00

0,00

об/мин

0,0

0,0

Тормозной путь (мм) 0,00

Путь, пойденный за текущее измерение (мм)

0,00

Рисунок 1 - Меню измерителя

  • 5.3. Определение метрологических характеристик

5.3.1 Определение абсолютной погрешности измерения тормозного пути

а) Подготовка к поверке

В качестве эталонного средства измерения длины использовать рулетку Р30Н2К, КТ2.

Поверхность, по которой будут катиться колеса измерителя, должна быть ровной:

  • - максимальное количество выступов поверхности высотой более 3 мм при диаметре выступов менее 15 мм - не более 2 шт. на 1 м.

  • - максимальное количество выбоин диаметром не более 15 мм при глубине выбоин 3 мм - не более 2 шт. на 1 м.

Траектория колеса не должна отклоняться от ленты более чем на 5 мм.

Уложить измерительную ленту рулетки, обеспечив ее натяжение по ГОСТ 7502-98.

Установить измеритель так, чтобы обеспечить качение одного из его колес вдоль измерительной ленты.

Место касания колес к поверхности качения должно соответствовать нулевой отметке шкалы измерительной ленты.

б)  Проведение поверки

  • - Нажать на экранную кнопку

  • - Прокатить измеритель вдоль ленты рулетки на расстояние указанное в таблице 2.

  • - Нажать кнопку останов II.

  • - Зафиксировать в протоколе значение, отображенное на экране ЖК панели, в м, с точностью до второго знака после запятой.

  • - Нажать кнопку И для обнуления данных.

  • - Повторить измерение и фиксацию значения при обратном движении.

в)  Вычисление погрешности

  • - Определить абсолютную погрешность измерения:

ДЫ =Li-Si,

(1)

где Si - действительное значение в i-той точке, мм;

Li - измеренное значение в i-той точке, мм.

- Занести вычисленную абсолютную погрешность в протокол.

Таблица 1

Si, мм

Прямой ход

Обратный ход

Li, мм

ALi=Li-Si, мм

Li, мм

ALi =Li-Si,MM

200

400

600

1000

2000

3000

5000

7000

10 000

15 000

20 000

25 000

30 000

Результаты поверки считаются положительными, если значение абсолютной погрешности находится в пределах ±15 мм в диапазоне от 0,2 до 3 м и 150 мм в диапазоне отЗ до 30 м.

5.3.2 Определение погрешности измерения скорости

Определение погрешности измерения скорости производится на эталонной тахометрической установке.

а)  Подготовка к проведению проверки

  • - Снять с вала энкодера одно из колес.

  • - Закрепить энкодер на подставке.

  • - Присоединить при помощи переходной втулки вал энкодера на валу II редуктора установки тахометрической (скорости вращения вала от 40 до 600 об/мин).

  • - Выровнять положение энкодера так чтобы при вращении вала не возникало биений.

  • - Снять крышку измерителя.

  • - Подключить кабель энкодера к клеммам измерителя.

  • - Включить питание измерителя.

б)  Проведение проверки

  • - Установить значение скорости вращения вала редуктора установки тахометрической согласно таблице 3.

  • - Через 1 минуту занести значение скорости согласно показаниям на экране измерителя в протокол.

  • - Провести, как описано выше, измерения для всех значений скорости согласно таблице 3.

  • - Записать измеренные значения в протокол.

  • - Вычислить средние арифметические значения w< для трех измерений с одинаковой скоростью.

в) Оценка результатов

Таблица 2

Показание поверочной тахо-метрической установки, об/мин

Показание Измерителя, об/мин

Среднее арифме-тической значение, об/мин

Абсолютная погрешность, об/мин

Приведенная погрешность (нормирующее значение 360 об/мин), %

Приведенная погрешность измерения линейной скорости

1

2

3

1

50

2

200

3

400

4

500

5

600

г) Вычисление погрешности

  • - Вычислить абсолютную погрешность измерения скорости вращения по формуле:

AWi = |wi-Wi|,                                    (2)

где: AW; абсолютная погрешность измерения скорости вращения;

W; - среднее значение показаний измерителя, об/мин.

Wi - скорость вращения вала редуктора тахометрической установки.

  • - Занести полученные значения в протокол.

  • - Вычислить приведенную погрешность, по формуле:

8i = AWi/WH,                                   (3)

где WH - нормирующее значение (360 об/мин).

Значение линейной скорости вычисляется по формуле:

Vj=Ti-Wi-D/60                                       (4),

где: D - диаметр колеса, измеренный с точностью 0,05 мм, м

W; - значение показаний измерителя, об/мин.

Расчет погрешности измерения линейной скорости

Погрешность измерения линейной скорости вычислить по формуле:

8V= l,N5Wi2+5D2                       (5) где: AW; - приведенная погрешность измерения угловой скорости, %;

AD -погрешность измерения диаметра колеса, приведенная к концу диапазона измерений, равная 0,02%.

Приведенная погрешность измерения скорости не должна превышать значения ±0,5%

5.4. Оформление результатов поверки

Измеритель, прошедший поверку с положительными результатами, признают годным к эксплуатации.

Результаты поверки измерителя оформляют записью в паспорте (при этом запись должна быть удостоверена подписью поверителя и нанесением клейма).

Измеритель, не прошедший проверку, должен быть запрещен к эксплуатации, на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится

Пример протокола поверки приведен в приложении В.

ПРИЛОЖЕНИЕ А

(обязательное)

Внешний вид блоков измерителя

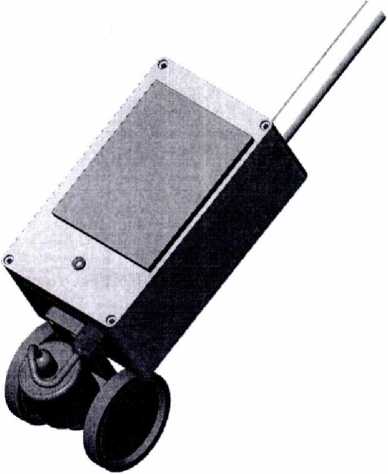

Рисунок А1 - Внешний вид измерителя PRETOR-K

со LO

536

ж

S

.70.

120

Рисунок А2 - Размеры электронного блока

ПРИЛОЖЕНИЕ Б

(обязательное)

Экранные меню измерителя

Меню

Скорость дви

жения

Ед. изм

Текущая

Макс

м/с

0,00

0,00

об/мин

0,0

0,0

Тормозной путь (мм)

0,00

Путь, пойденный за текущее измерение (мм)

0,00

Меню
17:56:30

Настройки

Аварии Датчик нал ряж.

Курвиметр Администрир. Выйти

Рисунок Б1 - Выпадающее

меню

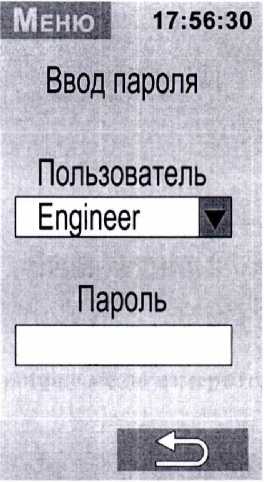

Рисунок Б2 - Ввод пароля

Рисунок БЗ - Выбор ре

жима настроек

17:56:30

Настройки

Курвиметр

Количество импульсов 1/об.

250

Период расчета скорости, мс

ПосП

Диаметр колеса, мм

79,75

Длина окружности колеса, мм

250,54

Рисунок Б4- Меню настроек

параметров измерения

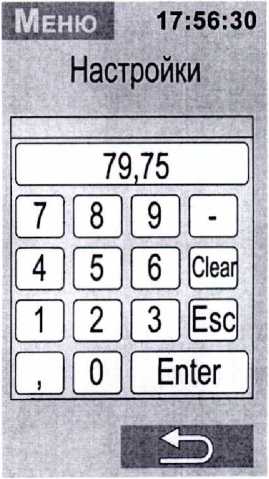

Рисунок Б5 - окно ввода значения

ПРИЛОЖЕНИЕ В (обязательное)

Протокол поверки

Измерителя скорости и тормозного пути эскалаторного Pretor-K,

заводской №_______

  • 1  Условия поверки:

Температура окружающего воздуха_________°C;

Относительная влажность воздуха___________%;

  • 2  Внешний осмотр

Вывод: измеритель______________________________

соответствует (не соответствует)

  • 3  Опробование

Проверка работоспособности:

  • - Измеритель отображает ненулевую скорость при вращении колес.

  • - Для начала измерения необходимо нажать на кнопку

  • - Измеритель приостанавливает измерение после нажатия на кнопку 11.

  • - Измеритель продолжает начатое измерение после нажатия на кнопку ►

  • - Измеритель прекращает текущий сеанс измерения и обнуляет значение в поле

измеренных величин после нажатия на кнопку Ш

Вывод: измеритель_____________________________

соответствует (не соответствует)

  • 4 Определение метрологических характеристик измерителя

    • 4.1 Определение диаметра колес

Результаты измерения диаметра колес

Левое колесо

Правое колесо

Измеренный диа-метр, мм

Среднее арифметическое значение, мм

Среднее арифметическое значение диаметра колеса в мм заносят в настройки изме

рителя.

  • 4.2 Определение погрешности измерения тормозного пути

Результаты определения погрешности измерений тормозного пути

Таблица ВЗ

Si, мм

Прямой ход

Обратный ход

Li, мм

ALi, мм

Li, мм

ALi, мм

200

400

600

1000

2000

3000

5000

7000

10 000

15 000

20 000

25 000

30 000

Вывод: - измеритель______________________________

соответствует (не соответствует)

  • 4.3 Определение погрешности измерения скорости

Результаты определение погрешности измерения скорости

Показание поверочной тахометрической установки, об/мин

Показание Измерителя, об/мин

Среднее арифметической значение, об/мин

Абсолютная погрешность, об/мин

Приведенная погрешность (нормирующее значение 360 об/мин), %

Приведенная погрешность измерения скорости, %

1

48

2

48

3

186

4

186

5

324

6

324

7

462

8

462

9

600

10

600

Приведенная погрешность измерения скорости не превышает (превышает) 0,5%.

Вывод: измеритель______________________________________

соответствует (не соответствует).

Вывод: измеритель признан годным (не годным).

Поверитель_________________________________________

.20 г.

Лист регистрации изменений

Изм

Номера листов (страниц)

Всего листов (страниц) в докум.

№ документа

Входящий № сопроводительного документа и дата

Подпись

Дата

измененных

замененных

новых

аннулированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
