Методика поверки «Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК»» (МП ИНСИ.425844.000.00 )
УТВЕРЖДАЮ
Инструкция
Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК»
Методика поверки
ИНСИ.425844.000.00 МП
2017 г.
СОДЕРЖАНИЕСтр.
Приложение А - Перечень ИК.......
Приложение Б - Форма протокола поверки ИК
Приложение В - Список ссылок на нормативно-техническую
Приложение Г - Принятые в документе сокращенные обозначения.....
Приложение Д - Основные MX ИВК
ВВЕДЕНИЕНастоящая методика поверки распространяется на комплекс измерительновычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК» (далее - ИВК) и устанавливает порядок проведения и оформления результатов первичной и периодической поверки.
Интервал между поверками - 1 год.
1 СПОСОБЫ И ОПЕРАЦИИ ПОВЕРКИ-
1.1 МП разработана в соответствии с требованиями: ОСТ 1 01021-93, ГОСТ 8.009-84, ГОСТ Р 8.596-2002, МИ 1317-2004, ГОСТ 8.027-2001, ГОСТ Р 8.764-2011, ГОСТ 8.022-91, ГОСТ 8.129-99.
1.2 Перечень метрологических характеристик, подлежащих определению при поверке, приведен в таблице 1.
Таблица 1
|
Наименование MX ИК |
Условное обозначение |
|
1 |
2 |
|
Среднее арифметическое значение измеренной величины на z-ой ступени |
у< |
|
Оценка систематической составляющей погрешности |
A ci |
|
Оценка среднего квадратического отклонения измеренной величины на z-ой ступени |
S,(A) |
|
Граница систематической погрешности ИК на z-ой ступени | |
|
Граница суммарной абсолютной погрешности ИК на z-ой ступени |
А, |
|
Абсолютная погрешность ИК |
Д |
|
Приведенная погрешность ИК |
I |
Исходными данными для расчета MX ИК являются выходные сигналы ИК, представляемые в виде массивов чисел ул, полученные при подаче на вход поверяемого ИК входных величин х,, контролируемых по рабочему эталону, где z - индекс номера контрольной точки; к - индекс номера отсчета в контрольной точке.
-
1.3 Нормирование MX.
-
1.3.1 Методы обработки результатов измерений ИК определяются ГОСТ Р 8.736-2011.
-
1.4 Нормирование экспериментальных исследований.
-
1.4.1 Количество контрольных точек, линейно распределенных на диапазон измерения, в соответствии с рекомендациями, приведенными в МИ 2440-97 (Приложение 2) и с учетом предварительных исследований ИВК - не менее пяти.
-
1.4.2 Количество измерений в контрольной точке диапазона в соответствии с рекомендациями МИ 2440-97 и с учетом исследований, проведенных на этапе предварительных исследований ИВК - однократное измерение для всех ИК.
-
-
1.5 Операции поверки.
-
1.5.1 При проведении поверки ИК должны быть выполнятся операции приведенные в таблице 2.
-
-
Таблица 2
|
Наименование операции |
Номер пункта методики поверки |
Проведение операции | |
|
первичной поверке (после ремонта) |
периодиче ской поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.3 |
да |
да |
|
3 Проверка контрольной суммы исполняемого кода (цифрового идентификатора) программного обеспечения (ПО) |
6.4 |
да |
да |
|
4 Определение MX ИВК | |||
|
4.1 Определение приведенной (к верхнему пределу (ВП)) погрешности измерений напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры) Количество ИК -192 |
7.1 |
да |
да |
|
4.2 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям виброскорости) Количество ИК - 12 |
7.2 |
да |
да |
|
4.3 Определение приведенной (к ВП) погрешности измерений напряжения постоянного тока Количество ИК - 8 |
7.3 |
да |
да |
|
4.4 Определение приведенной (к ВП) погрешности измерений сопротивления постоянному току (наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры) Количество ИК - 96 |
7.4 |
да |
да |
|
4.5 Определение приведенной (к ВП) погрешности измерений силы постоянного тока Количество ИК - 224 |
7.5 |
да |
да |
|
4.6 Определение приведенной (к ВП) погрешности измерений частоты переменного тока Количество ИК - 24 |
7.6 |
да |
да |
|
5 Обработка результатов измерений и определение MX ИВК |
8 |
да |
да |
|
6 Оформление результатов поверки |
9 |
да |
да |
-
2.3 При поверке должны использоваться средства измерений утвержденных типов.
-
2.4 Используемые при поверке рабочие эталоны должны быть поверены в соответствии с требованиями приказа Минпромторга России от 2 июля 2015 г. № 1815 и иметь действующее свидетельство о поверке (знак поверки).
-
2.5 Рабочие эталоны должны быть внесены в рабочее помещение не менее чем за 12 часов до начала поверки.
-
2.6 Вспомогательные средства поверки должны быть поверены и иметь действующие свидетельства о поверке (знаки поверки).
2.1. При проведении поверки используются основные и вспомогательные СИ, приведенные в таблице 3.
Таблица 3
|
Номер пункта МП |
Наименование рабочих эталонов или вспомогательных средств поверки, номер документа, регламентирующего технические требования к рабочим эталонам или вспомогательным средствам. Разряд по государственной поверочной схеме и (или) метрологические и основные технические характеристики |
|
Основное оборудование | |
|
7.1, 7.2, 7.3, 7.5 |
Калибратор многофункциональный MCX-IIR: диапазон воспроизведения напряжения постоянного тока от минус 10 до 100 мВ; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,003 % от показаний + 0,004 % от диапазона + 0,001 мВ); диапазон воспроизведения напряжения постоянного тока от 0 до 12 В; пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(0,004 % от показаний ± 0,002 % от диапазона ± 0,0001 В); диапазон воспроизведения силы постоянного тока от 0 до 24 мА; диапазон измерения силы постоянного тока от 0 до 52 мА, пределы допускаемой абсолютной погрешности измерения силы постоянного тока ±(0,0001 % от показаний ± 0,003 мА) |
|
7.4 |
Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм; класс точности 0,02 |
|
7.6 |
Генератор сигналов произвольной формы 33220А: диапазон воспроизведения частоты от 1 мкГц до 20 МГц, пределы допускаемой погрешности ±2- 10'э % |
|
Вспомогательное оборудование | |
|
5.1, 7.1- 7.6 |
Стационарный одноканальный термогигрометр в щитовом корпусе ИВТМ-7/1-Щ с измерительным преобразователем температуры и влажности ИПВТ-03-04-Б: диапазон измерения влажности от 0 до 99 %, пределы допускаемой погрешности ±2%; диапазоны измерения температуры от минус 40 до .120 °C, пределы допускаемой абсолютной погрешности измерения температуры:
|
|
5.1, 7.1- 7.6 |
Барометр рабочий сетевой БРС-1М-1: диапазон измерения абсолютного давления от 600 до 1100 гПа (от 450 до 825 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений абсолютного давления ±33 Па (±0,25 мм рт. ст.) |
|
7.5 |
Магазин электрического сопротивления Р4834: диапазон воспроизведения сопротивления постоянному току от 0,01 Ом до 1 МОм; класс точности 0,02 |
2.2 При проведении поверки допускается применять другие СИ, удовлетворяющие по точности и диапазону измерения требованиям настоящей методики.
3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ-
3.1 При проведении поверки необходимо соблюдать требования техники безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей» и «Межотраслевыми правилами по охране труда (Правила безопасности) при эксплуатации электроустановок» ПОТ Р М-016-2001 Р Д 153-34.0-03.150-00, ГОСТ 12.2.007.0-75, ГОСТ 12.1.019-2009, ГОСТ 12.1.038-82, ГОСТ 12.1.030-81, ГОСТ 12.1.004-91 и требования безопасности, указанные в технической документации на применяемые рабочие эталоны и вспомогательное оборудование.
-
3.2 Поверка ИВК должна осуществляться лицами не моложе 18 лет, изучившими её эксплуатационную и нормативно-техническую документацию и аттестованными в качестве поверителей.
-
3.3 Лица, участвующие в поверке ИВК, должны пройти инструктаж и аттестацию на знание правил техники безопасности, пожарной безопасности.
-
4.1 При проведении поверки должны соблюдаться следующие условия:
Условия окружающей среды:
-
- температура окружающего воздуха, °C.....................................................................от 15 до 35;
-
- относительная влажность воздуха при температуре 25 °C, %................................от 30 до 80;
-
- атмосферное давление, кПа......................................................................................от 93 до 107.
Параметры электропитания:
-
- напряжение питания однофазной сети переменного тока, В.........................................220±22;
-
- частота переменного тока, Гц............................................................................................... 50±2.
Примечание - При проведении поверочных работ условия окружающей среды средств поверки (рабочих эталонов) должны соответствовать регламентируемым в их инструкциях по эксплуатации требованиям.
5 ПОДГОТОВКА К ПОВЕРКЕ-
5.1 При подготовке к поверке провести следующие работы:
-
- проверить наличие поверочных клейм, а также свидетельства о поверке на основные и вспомогательные СИ;
-
- проверить целостность электрических цепей ИК;
-
- обеспечить оперативную связь оператора у монитора с оператором, задающим контрольные значения;
-
- включить вентиляцию и освещение;
-
- подготовить к работе все приборы и аппаратуры ИВК согласно руководству по эксплуатации ИНСИ.425844.000.00 РЭ;
-
- включить питание аппаратуры ИВК;
-
- ожидать прогрева аппаратуры не менее 20 минут;
-
- перед началом поверки измерить и занести в протокол поверки условия окружающей среды (температура и влажность воздуха, атмосферное давление).
-
6.1.1 При внешнем осмотре проверить:
-
- комплектность эксплуатационной документации ИВК;
-
- отсутствие механических повреждений;
-
- отсутствие нарушений экранировки линий связи;
-
- отсутствие обугливания и следов коррозии на изоляции внешних токоведущих частей ИВК;
-
- отсутствие неудовлетворительного крепления разъемов;
-
- заземление электронных блоков ИВК.
-
6.1.2 Результаты внешнего осмотра считать положительными, если выполняются вышеперечисленные требования.
-
6.2.1 Выбрать ИК для поверки.
-
6.2.2 Запустить программную утилиту «Метрология» (рисунок 1) двойным щелчком
левой кнопки мыши по пиктограмме «Метрология» на рабочем столе персонального компьютера 1 автоматизированного рабочего места операторов (АРМ1).
6.2.3 Указать файл конфигурации. Для этого в меню «Файл/Конфигурация» ввести полный сетевой путь к файлу конфигурации ИВК. При нажатии кнопки «Применить» программа загружает данные из указанного файла. При последующих запусках программы имя и путь к файлу конфигурации повторно вводить не требуется.
6.2.4 Настроить программу «Метрология» для проведения поверки.
Программа
Сстр.’евт'»
Файл Настрой*»
Пользователь: 2
Поверка измерительного канала
ПУСК
Соединение с сервером не установлено, [
Каэфф.| Значение до.........цщиа
А1 ТЛХЮООЕЧ)
Имя _
_2Р001
Экранное имя .2Р001
____I Пин_____; Значение вх.
19.994631 2Р001
Ед. нам. мА
[значение вых.
19.994631
|
№ |
Значение КТ, мА |
Измер. энач., | |
|
4 | ||
|
2 |
8 |
8.001309 |
|
3 |
12 |
11.997538 |
|
4 |
16 |
16.000352 |
|
5 |
20 |
19,994641 |
Ед. изм. мА
Контрольные Т0Ч1М Значения го пилимому
Значение КТ. мА
-L
2. _з
4,
5
4 8
12
16
20
Погреши, эталона, мА ИМ
0.003880
0.003880
0.003880
0.003880
|
Измер. сигнал, мА |
Значение по полиному, мА |
Систем, погреши., мА |
СКО, нА |
Не»с ключ, погреши., И мА |
Абс. погреши., мА |
|
3,998540 |
3.998540 |
0.001460 |
0.001348 |
0.004560 |
0.005352 |
|
8.001180 |
8.001180 |
0.001180 |
0.002514 |
0.004461 |
0.006639 |
|
11.997513 |
11.997513 |
0.002487 |
0.000542 |
0.005069 |
0.005069 |
|
16.000354 |
16.000354 |
0.000354 |
0.000123 |
0,004286 |
0.004286 |
|
19.994631 |
19.994631 |
0.005369 |
0.001315 |
0.007287 |
0.007874 |
|
Ns |
Диапазон |
Форма предст. погрешности —И=.-- |
Допускаемая погрешность |
Погрешность | Ед. измер. I погрешности |
Абе. погреши., мА | |
|
1 |
4..20 |
0.05 |
■MS % |
0.007874 |
Рисунок 1 - ПО поверки
-

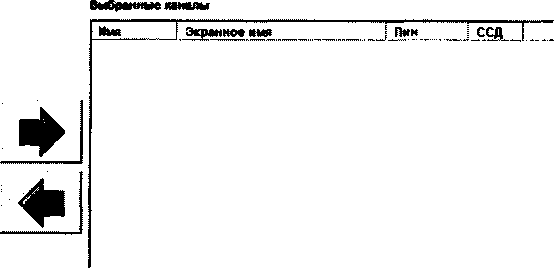

6.2.4.1 Открыть окно «Выбор каналов» (рисунок 2) нажав на значок «Каналы» и добавить выбранный ИК (в соответствии с Приложением А) в таблицу «Выбранные каналы» нажав кнопку «Ф».
Выбор «на тов
отмена
И ПОМОЩЬ
Рисунок 2 - Окно выбора каналов
|
Имя |
| Экранное имя |
i Пии |
I сед |
! * |
|
„6Т0О1 |
_6Т«И |
6Т001 |
6 | |
|
„6Т0С2 |
_6ТОО2 |
6Т0О2 |
в | |
|
„6ТООЗ |
_6ТООЗ |
6ТООЗ |
6 | |
|
_6Т004 |
_6Т004 |
6Т004 |
6 | |
|
_6ТОО5 |
-6Т005 |
6TW5 |
6 | |
|
-6Т006 |
-6Т006 |
6Т006 |
6 | |
|
_6Т007 |
_6ТОО7 |
6Т007 |
6 |
И |
|
„6Т008 |
6ТООВ |
6Т008 |
6 | |
|
_6Т009 |
6T00S |
в | ||
|
_6Т010 |
6Т010 |
в | ||
|
_6Т(И1 |
_6Т011 |
СТИ1 |
6 | |
|
6Т«М2 |
„6Т012 |
6Т012 |
6 | |
|
_6Т013 |
~6Т013 |
6Т013 |
6 | |
|
Г-ГЛ4 • | ||||
|
Поиск |
Поле | |||
|
I |
(имя |
d | ||
|
Фильтр | ||||
|
I |
-

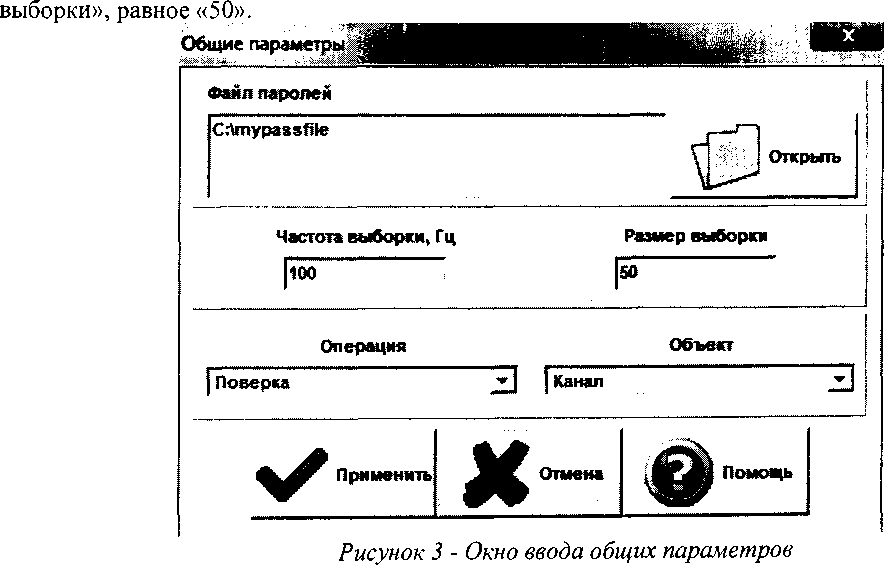

6.2.4.2 В меню «Настройки/Общие» открыть окно «Общие параметры» (рисунок 3) и выполнить следующие действия:
-
- выбрать операцию «Поверка» из выпадающего списка «Операция»;
-
- выбрать «Канал» из выпадающего списка «Объект»;
-
- установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;
-
- задать число наблюдений значения сигнала в контрольной точке в поле «Размер
-
6.2.4.3 Настроить параметры измерений в окне «Параметры измерений» (рисунок 4) выбрав в меню «Настройки/Измерения»:
- убедиться в отсутствии выбора в ячейке «Циклы»;
- ввести значения контрольных точек сигнала с рабочего эталона, подаваемого на вход поверяемого ИК. Ввод возможен как вручную (при нажатии кнопки «Добавить»), так и автоматически с равными интервалами в заданном диапазоне. Во втором случае вводится значения начальной и конечной точки диапазона измерений данного ИК в соответствии с таблицей Д.1 и задается число контрольных точек. После чего нажимается кнопка «Рассчитать».
Параметры измерений
Контрольные точки, мА
|
№ |
{Значение |
------------------1 |
|
1 |
4 | |
|
2 |
8 | |
|
3 |
12 | |
|
4 |
16 | |
|
5 |
20 |
Г циклы
I
Начальная точка диапазона, мА
4.00000
Число циклов
Г“"”“
Добавить
Конечная точка диапазона, мА
Число точек
F “
|
Применять |
| Отмена i 1 УФ................| |
Помоась |
Рисунок 4 - Окно параметров измерений
-
6.2.4.4 Занести параметры рабочего эталона в меню «Настройки/Эталоны». В поле «Выбранные эталоны» отображается перечень файлов с описаниями рабочих эталонов, применяемых в зависимости от выполняемых работ. Для добавления нового СИ нажимается кнопка «Добавить» и выбирается соответствующий файл. Для удаления из списка нажать кнопку «Удалить». Для создания файла описания нового эталонного средства или редактирования имеющегося нажать кнопку «Редактор эталонов». Где вводятся следующие параметры:
-
- «Название» - название рабочего эталона в произвольной форме;
-
- «Заводской №» - заводской номер эталонного СИ;
-
- «Поверен до (дата)» - дата очередной поверки рабочего эталона;
-
- «Физическая величина» - наименование физической величины, которую воспроизводит рабочий эталон (напряжение, ток, сопротивление и т.д.);
-
- «Единица измерения» - единица измерения воспроизводимой физической величины;
-
- «Постоянная составляющая погрешности» - неизменяемая часть погрешности рабочего эталона;
-
- «Погрешность ИЗ» - погрешность от измеренной величины (в процентах);
-
- «Шаг установки» - величина минимального дискретного изменения устанавливаемого значения на эталонном средстве;
-
- «Минимальное значение», «Максимальное значение» - пределы установки сигнала на рабочем эталоне.
Нажать кнопку «Сохранить», после чего введённые параметры эталона сохраняются в соответствующем файле.
Примечание - Значения погрешности эталона берется из паспорта СИ, которое используется как рабочий эталон при поверке ИК. В случае если у рабочего эталона нормируется только одна из погрешностей, в оставшемся поле задать «О».
-

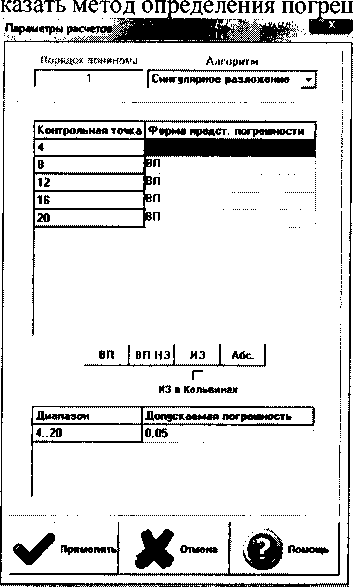

6.2.4.5 В меню «Настройки/Расчеты» открыть окно «Параметры расчетов» (рисунок 5) и для каждой контрольной точки
ИК от ВП.
Рисунок 5 - Окно параметров расчетов
-
6.2.4.6 Задать пределы допускаемой погрешности ИК в соответствии с приложением А в колонке «Допускаемая погрешность» в окне «Параметры расчетов».
-
6.2.5 Включить рабочий эталон в режиме воспроизведения диапазона измеряемого ИК.
-

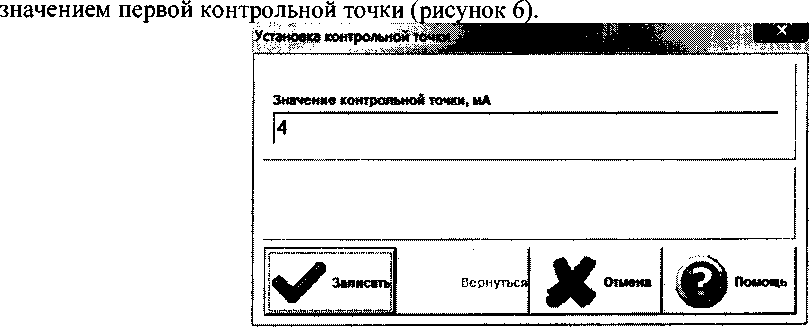

6.2.6 Запустить поверку, нажав кнопку «Пуск». В этом случае отображается окно со
Рисунок 6 - Окно с указанием устанавливаемой контрольной точки
-
6.2.7 Установить соответствующее значение эталонного сигнала на входах ИК. Текущее измеренное значение в этом случае отображается в колонке «Значение вх.» в таблице основного окна программы.
-
6.2.8 Записать значение. Для этого нажать кнопку «Записать». В этом случае текущие значения ИК регистрируются в памяти и будут использованы для дальнейших расчетов. Далее отображается окно с очередной контрольной точкой, которая отрабатывается аналогичным образом. Процедура измерений и записи повторяется до тех пор, пока не будут пройдены все контрольные точки.
-
6.2.9 Нажать кнопку «Готово» и просмотреть результаты измерений. По окончании измерений зарегистрированные данные подвергаются обработке и расчету составляющих погрешностей. Результаты вычислений выводятся в таблице основного окна программы.
-
6.2.10 Для формирования протоколов поверки после ее проведения на главном окне нажать кнопку «Протоколы». После этого в папке, заданной в поле «Папка для сохранения протоколов», автоматически создаются по 2 файла на каждый поверяемый ПК. Первый файл формата «XLS» содержит сведения об ПК, эталонах, условиях поверки, результатов вычислений погрешностей. Второй файл формата «ТХТ» содержит в себе исходные измеренные данные без обработки.
Опробование производится в целях проверки работоспособности и правильности функционирования ИК.
Работы по данному пункту выполнять для всех ИК.
-
6.3.1 Выбрать ИК для опробования.
-
6.3.2 Запустить программную утилиту «Метрология» двойным щелчком левой кнопки мыши по пиктограмме «Метрология» на рабочем столе АРМ1.
-
6.3.3 Настроить программу «Метрология» для проведения контроля согласно руководству оператора ИНСИ.425844.000.00 РО.
-
6.3.4 В меню «Настройки/Общие»:
-
- выбрать операцию «Контроль» из выпадающего списка «Операция»;
-
- выбрать требуемый объект контроля из выпадающего списка «Объект»;
-
- установить значение частоты выборки в поле «Частота выборки, Гц», равное «100»;
-
- задать число наблюдений значения сигнала в контрольной точке в поле «Размер выборки», равное «50».
-
6.3.5 Убедиться в отсутствии выбора в ячейке «Циклы» в меню «Настройки/Измерения».
-
6.3.6 Ввести значения начальной и конечной точки диапазона измерений проверяемого ИК в соответствии с таблицей Д.1 и установить значение «2» в поле «Число точек» в меню «Настройки/Измерения».
-
6.3.7 Повторить действия по подпунктам 6.2.4.4...6.2.4.6.
-
6.3.8 Подать на вход ИК с помощью рабочих эталонов минимальное и максимальное контрольное значение диапазона эталонного сигнала.
-
6.3.9 Выполнить измерения согласно пунктам 6.2.6...6.2.9 и убедиться в правильности функционирования ИК.
-
6.3.10 Проверку работоспособности считать положительной, если полученные значения измеряемых параметров ИК соответствуют значениям, характерным для этих режимов работы.
-
6.4.1 Идентификацию ПО ИВК осуществлять путем проверки идентификационных данных (признаков) программных компонентов ПО, отнесенных к метрологически значимым.
-
6.4.2 Для проверки контрольной суммы исполняемого кода (цифрового идентификатора) ПО необходимо:
-
- запустить программную утилиту «Проверка подлиности метрологически значимой части ПО» двойным щелчком левой кнопки мыши по пиктограмме «Проверка подлиности» на рабочем столе АРМ1. Должен появится видеокадр «Проверка подлиности метрологически значимой части ПО», с таблицей файлов отнесенных к метрологически значимым.
-
6.4.3 На видеокадре «Проверка подлиности метрологически значимой части ПО» перечислены:
-
- наименование модулей ПО;
-
- имя файла;
-
- номер версии ПО;
-
- данные о контрольных суммах метрологически значимой части ПО ИВК, занесенные туда ранее из раздела 3 формуляра ИНСИ.425844.000.00 ФО;
- рассчитанные по алгоритму MD5 контрольные суммы исполняемых файлов метрологически значимой части ПО (абсолютные пути к файлам также хранятся в конфигурации ИВК);
- результаты сравнения рассчитанных контрольных суммах метрологически значимой части ПО с контрольными суммами, занесенными из формуляра для каждого проверяемого файла.
Вид окна «Проверка подлинности метрологически значимой части ПО» в случае успешной
проверки подлинности представлен на рисунке 7 - все строки таблицы окна и строковый
индикатор «Результат проверки» имеют зеленый фон. Проверка подлинности метрплотичесеи значимой чыти ’^131 *i
|
| Сервер параметров (основной модуль) ■ StendSeiver.eite | Библиотека настройки аппаратной част ив pxi rt.tfll |
1.58.1.259 14S.7 |
Dfl DFF69e8A793iSE278f78628DCS3O9 9FBlFaF13AM72F44reMC201M820A |
М1О₽Я69в8А79318ЕЛЗетМЙЮС63б9 ТйодмымфМ1 совпадают. ............"Я 9F81FC1F13A3E72F44F6A1C261M82DA S Контрольные суммы совладают. Я |
|
« Библиотека настройки аппаратной чаек ssdW03 rtartup.rtwe 3 Библиотека настройки аппаратной част s$cJ9214 rt«wtup.rtexe |
2.16 2.16 |
364A2Ba0CDDM2SC£B0D4S6FB40CE4A3 12М24вААС5Гге80б3352Б7КК972С44 |
364A2BA0EDD062BCf80M86F840CE4A3 Е Контрольные суммы совпадают. Ц 12A424BAAC5FF8806335267RX372C44 1 Контрольные суммы совпадают. Я |
|
% библиотека настройки аппаратной част; THJW17 Ttartup.rteice s Библиотека настройки аппаратной час* i«KS17 Jtartup.rtexe |
246 3.16 |
376474721 «a878DB38092BF782078E ♦6852679BSCDABC.BO35E51E5434FA6F |
3784747211ЕС2Е73ОВ38О92вГ782О78Е | Контрольные суммы совпадают. Ц ". 4685»79B5COABCBC33SE51tM34FA6F | Контрольные суммы совпадают. Я |
|
| Программа метрологических ««ледова; Metrotogy.exe |
3.12.2 |
3A932363CF85ACf5O97B9175F3CC7O81 |
3*932363Cf85ACE5097B9175F3C.C7D81 | Контрольные суммы совпадают. Ц |
|
| | |||
|
...................... ...................■ ".............. |
'' Результат ЯрОМ0вК
Контрольные суммы ПО ИВК-40 СИКК полностью соопадмот с контрольными суммами. укамкмыми • формулкреЛвонфаг урацил ИВК-40 СИПС
Рисунок 7 - Вид окна «Проверка подлинности метрологически значимой части ПО» в случае успешной проверки подлинности
В случае, если посчитанная контрольная сумма указанного файла не совпадет с указанной в конфигурации/формуляре, или же сам файл будет недоступен для подсчета контрольной суммы по указанному пути, то в столбце «Результат сравнения» соответствующей строки таблицы отобразится сообщение об этом, а сама строка будет выделена красным фоном.
-
6.4.4 Результаты проверки считать положительными, если при проверке контрольной суммы исполняемого кода, значения рассчитанной контрольной суммы совпадают со значениями, приведенными в разделе 3 формуляра ИНСИ.425844.000.00 ФО.
-
7.1.1 Подготовка к поверке ИК.
-
7.1.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.1.1.2 Выбрать ИК по таблице А. 1 приложения А.
-
7.1.1.3 Открыть дверцу шкафа Открыть дверцу шкафа термопарного 1 или 2.
-
7.1.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный МСХ-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 8, для чего подключить эталонное средство к терминальному блоку ТВ-9214 в соответствии с таблицей А.1 приложения А.
-

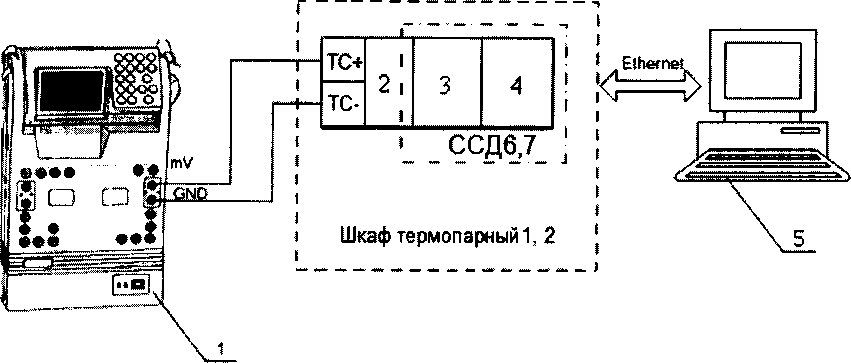

1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);
-
2 - Терминальный блок ТВ-9214;
-
3 - Модуль ввода сигнала с термопары N1-9214;
-
4 - Шасси N1 CompactRIO-9066;
-
5 - ПЭВМ
Рисунок 8 - Функциональная схема поверки ИК напряжения постоянного тока (Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры)
-
7.1.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.1.2 Проведение поверки ИК.
-
7.1.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить шесть контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.1.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в милливольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от минус 2 до 55 мВ.
-
7.1.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.1.5 После проведения поверки ИК закрыть дверцы шкафов термопарных 1 и 2.
-
7.1.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.
-
7.2.1 Подготовка к поверке ИК.
-
7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.2.1.2 Выбрать ИК по таблице А.2 приложения А.
-
7.2.1.3 Открыть дверцу шкафа приборного 2 и отсоединить разъем DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК.
-
7.2.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 9, для чего подключить эталонное средство к разъему DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК в соответствии с таблицей А.2 приложения А.
-

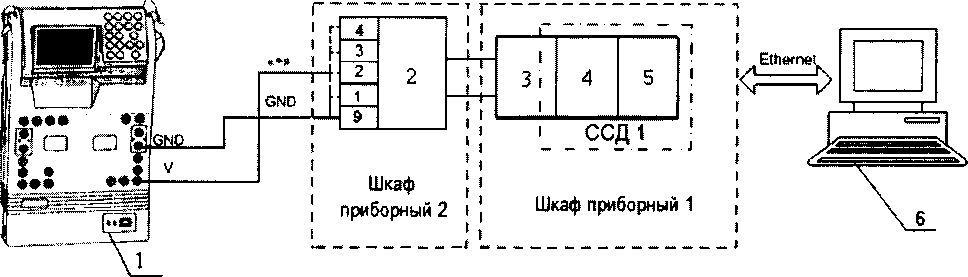

1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);
-
2 - Разъем DB-15 подключения виброаппаратуры ИВ-ТА-17-06 к электрической части ИК;
-
3 - Разъем DB-37F;
-
4 - Плата PXI-6232;
-
5- Шасси PXI-1042;
-
6- ПЭВМ
Рисунок 9 - Функциональная схема поверки ИК напряжения постоянного тока (наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям виброскорости)
-
7.2.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.2.2 Проведение поверки ИК.
-
7.2.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.2.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в вольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от 0 до 5 В.
-
7.2.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.2.5 После проведения поверки ИК закрыть дверцу шкафа приборного 2.
-
7.2.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.
-
7.3.1 Подготовка к поверке ИК.
-
7.2.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.3.1.2 Выбрать ИК по таблице А.З приложения А.
-
7.3.1.3 Открыть дверцу шкафа аналоговых сигналов 1 или 2.
-
7.3.1.4 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 10, для чего подключить эталонное средство к клеммам аналоговых сигналов ввода в соответствии с таблицей А.З приложения А.
-

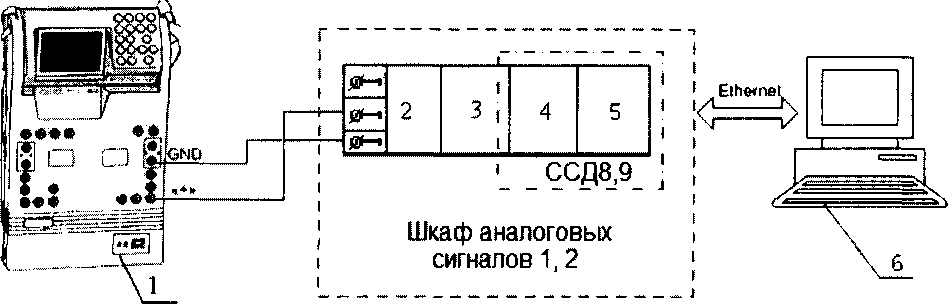

1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);
-
2 - Клемма аналоговых сигналов;
-
3 - Терминальный блок ТВ-9973;
-
4 - Модуль аналогового ввода N1-9219;
-
5 - Шасси N1 CompactRIO-9066;
-
6 - ПЭВМ
Рисунок 10 - Функциональная схема поверки ИК напряжения постоянного тока
-
7.3.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.3.2 Проведение поверки ИК.
-
7.3.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.3.3 Включить калибратор MCX-IIR в режиме воспроизведения напряжения постоянного тока в вольтовом диапазоне и на вход ИК подавать сигналы следующих значений: напряжение постоянного тока в диапазоне от 0 до 10 В.
-
7.3.4 Результаты поверки считать положительными, если значения приведенной (к ВП) погрешности измерений напряжения постоянного тока находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.3.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1 и 2.
-
7.3.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.
-
7.4.1 Подготовка к поверке ИК.
-
7.4.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.4.1.2 Выбрать ИК по таблице А.4 приложения А.
-
7.4.1.3 Открыть дверцы шкафов аналоговых сигналов 1, 2.
-
7.4.1.4 Подготовить к работе эталонное средство (магазин электрического сопротивления Р4834) согласно документации на него. Собрать схему определения MX ИК в соответствии с рисунком 11, для чего подключить эталонное средство к клеммам термопреобразователей сопротивления в соответствии с таблицей А.4 приложения А.
-

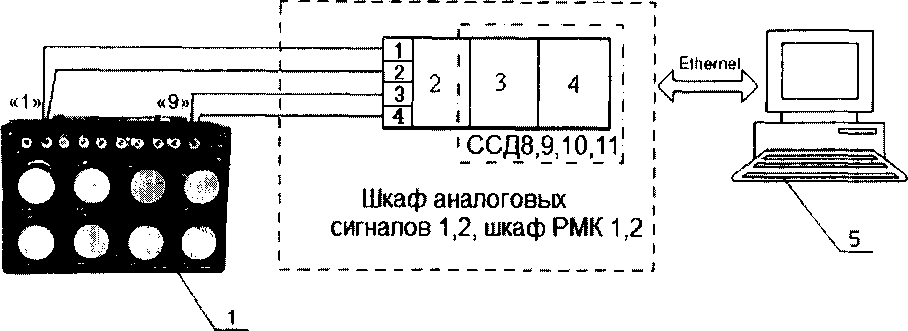

1 - Магазин электрического сопротивления Р4834 (рабочий эталон);
-
2 - Клемма термопреобразователей сопротивления/ разъем СНЦ23-7/18В-1-В;
-
3 - Модуль аналогового ввода сигналов с резистивных датчиков температуры N1-9217;
-
4 - Шасси N1 cRIO-9066;
-
5 - ПЭВМ
Рисунок 11- Функциональная схема поверки ИК сопротивления постоянному току (наименование измеряемого параметра - сопротивление постоянному току, соответствующее значениям температуры)
-
7.4.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.4.2 Проведение поверки ИК.
-
7.4.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.4.3 Подавать на вход ИК сигнал сопротивления постоянному току в диапазонах от 40 до 100 Ом или от 80 до 200 Ом.
-
7.4.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений сопротивления постоянному току находятся в допускаемых пределах ±0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.4.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1,2.
-
7.4.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки магазина электрического сопротивления Р4834.
-
7.5.1 Подготовка к поверке ИК.
-
7.5.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.5.1.2 Выбрать ИК по таблице А.5 приложения А.
-
7.5.1.3 Открыть дверцу шкафа давления 1, 2, 3, 4 или шкафа РМК 1, 2.
-
7.5.1.4 Отключить подачу питания на программируемых источниках питания БП1 и БП2 установленных в шкафах приборных 1 и 2.
-
7.5.1.5 Подготовить к работе эталонное средство (калибратор многофункциональный MCX-IIR) и вспомогательное оборудование (магазин электрического сопротивления Р4834) согласно документации на них. Собрать схему определения MX ИК в соответствии с рисунком 12, для чего подключить эталонное средство и вспомогательное оборудование к клеммам преобразователей давления в соответствии с таблицей А.5 Приложения А.
-

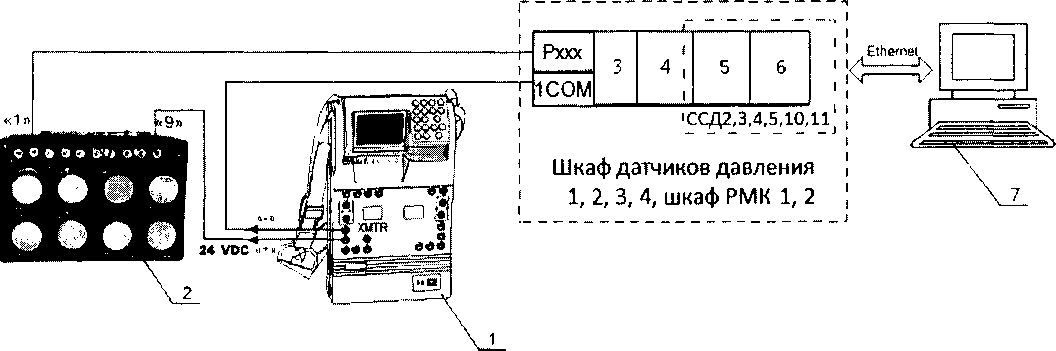

1 - Калибратор многофункциональный MCX-IIR (рабочий эталон);
-
2 - Магазин электрического сопротивления Р4834 (вспомогательное оборудование);
-
3 - Клемма преобразователя давления;
-
4 - Защитный кожух N1-9932;
-
5 - Модуль аналогового ввода N1-9203;
-
6 - Шасси N1 cRIO-9066;
-
7 -ПЭВМ
Рисунок 12 - Функциональная схема поверки ИК силы постоянного тока
-
7.5.1.6 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.5.2 Проведение поверки ИК.
-
7.5.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.5.3 Включить калибратор MCX-IIR в режиме XMTR. В данном режиме калибратор измеряет силу постоянного тока на внутреннем контуре питания (внутренний контур питания = 24 В). Изменяя сопротивление в цепи с помощью магазина электрического сопротивления Р4834 на вход ИК подаются сигналы силы постоянного тока в диапазоне от 4 до 20 мА, которые контролируются калибратором MCX-IIR.
-
7.5.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений силы постоянного тока находятся в допускаемых пределах ± 0,05 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.5.5 После проведения поверки ИК закрыть дверцы шкафов давления 1, 2, 3, 4 и шкафов РМК 1,2. Включить подачу питания на программируемых источниках питания БП1 и БП2.
-
7.5.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки калибратора многофункционального MCX-IIR.
-
7.6.1 Подготовка к поверке ИК.
-
7.6.1.1 Провести внешний осмотр ИВК согласно пункту 6.1.
-
7.6.1.2 Выбрать ИК по таблице А.6 приложения А.
-
7.6.1.3 Открыть дверцы шкафов аналоговых сигналов 1, 2.
-
7.6.1.4 Подготовить к работе эталонное средство (генератор сигналов произвольной формы 33220А) согласно документации на него. Собрать схему определения MX ИК в соответствии с
рисунком 13, для чего подключить эталонное средство к модулю нормализации сигнала частоты FL157A в соответствии с таблицей А.6 Приложения А.
-

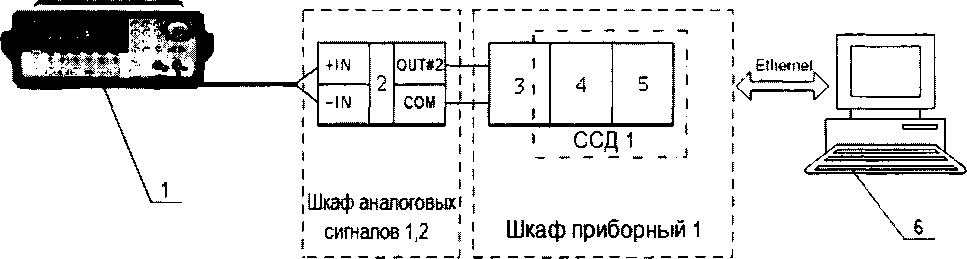

1 - Генератор сигналов произвольной формы 33220А (рабочий эталон);
-
2 - Нормализатор сигнала FL157A;
-
3 - Коннекторный блок ТВ-2715;
-
4 - Модуль счетчика-таймера с цифровыми линиями ввода/вывода PXI-6602;
-
5- Шасси PXI-1042;
-
6- ПЭВМ
Рисунок 13 - Функциональная схема поверки ИК частоты переменного тока
-
7.6.1.5 Провести опробование (проверку работоспособности) ИК согласно пункту 6.3.
-
7.6.2 Проведение поверки ИК.
-
7.6.2.1 Выполнить действия согласно пункту 6.2. В программе «Метрология» задать следующие параметры:
- установить пять контрольных точек, линейно распределенных на диапазон измерения в поле «Число точек».
-
7.6.3 Включить генератор 33220А в режим воспроизведения синусоидальных сигналов и на вход ИК подавать частоту переменного тока в диапазоне от 10 до 30000 Гц амплитудой - 100 мВ.
-
7.6.4 Результаты поверки считать положительными, если значение приведенной (к ВП) погрешности измерений частоты переменного тока находятся в допускаемых пределах ± 0,02 %. В противном случае ИК бракуется и направляется на ремонт. После ремонта ИК подлежит внеочередной поверке в соответствии с данной МП.
-
7.6.5 После проведения поверки ИК закрыть дверцы шкафов аналоговых сигналов 1, 2.
-
7.6.6 По результатам поверки ИК оформить протокол, к протоколу приложить копию свидетельства поверки генератор сигналов произвольной формы 33220А.
-
8.1 Измеренные массивы значений zjk обрабатываются с помощью встроенных в программное обеспечение алгоритмов следующим образом:
-
8.1.1 Вычисляется среднее значение результатов измерений измеренной величины на каждой z-той ступени:
-
Zi =------
т
(1)
где т - количество точек в выборке (т=50).
-
8.1.2 Определяется индивидуальная преобразования в виде степенного полинома:
х,. =а0+аД.+... + a„z,” 5 (2)
а. ...а
где ao’ai— ап . коэффициенты аппроксимирующей функции преобразования.
-
8.1.3 Вычисляется среднее значение результатов измерений измеренной величины с учетом функции преобразования на каждой z-той ступени:
- ^У'к
У, =——
(3)
где У,к =а0+а^ +... + anz"
-
8.1.4 Для каждой z-той
ступени вычисляется оценка систематической составляющей
ci •
погрешности :
(4)
8.1.5. Определяются границы систематических погрешностей измеренной величины: 0( = А а + А а , (5)
где А( | - пределы допускаемой абсолютной погрешности рабочего эталона.
-
8.1.6 Вычисляется оценка среднего квадратического отклонения измеренной величины на каждой z-той ступени:
(6)
-
8.1.7 Оцениваются границы суммарной абсолютной погрешности А' измеренной величины на каждой z-той ступени следующим образом:
0
К =--
-
8.1.7.3 Определяется *$)(А )
-
8.1.7.3 Если К > 8, то А' = 0' .
Если К <0,8, то Д'=t‘W .
Если 0,8 < К < 8,0, то
оА,(АД + 0,
-
(7)
-
(8)
(9)
(Ю)
5,(А°) +
\
где t - коэффициент Стьюдента, который определяется при доверительной вероятности Р=0,95 для числа степеней свободы zzz-l в соответствии с ГОСТ Р 8.736-2011 (приложение В).
8.1.8 Определяется погрешность ИК А как максимальное значение суммарной абсолютной погрешности:
А = max] Л,.
(Н)
8.1.9 Вычисляется приведенная погрешность / ИК
А-Ю0о/
(12)
у =----%
Хп
где хп - нормирующее значение, которое зависит от выбранного метода определения погрешности.
9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ-
9.1 При поверке вести протокол по форме Приложения Б.
-
9.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При положительных результатах поверки выдается свидетельство о поверке. При отрицательных результатах поверки система к применению не допускается и на неё выдается извещение о непригодности с указанием причин забр вания.
Главный метролог ООО «КИА»
г
13.F3. Супрунюк
Таблица А.1 - ИК напряжения постоянного тока
(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям температуры) ____________________________________________________________________________
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1 |
6Т001 |
6Т001 |
Шкаф термопарный 1/ТВ-9214 ХТ1/ТС0+ ТС0- |
|
2 |
6Т002 |
6Т002 |
Шкаф термопарный l/TB-9214 ХТ1/ТС1+ ТС1- |
|
3 |
6Т003 |
6Т003 |
Шкаф термопарный l/TB-9214 ХТ1/ТС2+ ТС2- |
|
4 |
6Т004 |
6Т004 |
Шкаф термопарный l/TB-9214 ХТ1/ТСЗ+ ТСЗ- |
|
5 |
6Т005 |
6Т005 |
Шкаф термопарный l/TB-9214 ХТ1/ТС4+ ТС4- |
|
6 |
6Т006 |
6Т006 |
Шкаф термопарный l/TB-9214 ХТ1/ТС5+ ТС5- |
|
7 |
6Т007 |
6Т007 |
Шкаф термопарный l/TB-9214 ХТ1/ТС6+ ТС6- |
|
8 |
6Т008 |
6Т008 |
Шкаф термопарный l/TB-9214 ХТ1/ТС7+ ТС7- |
|
9 |
6Т009 |
6Т009 |
Шкаф термопарный l/TB-9214 ХТ1/ТС8+ ТС8- |
|
10 |
6Т010 |
6Т010 |
Шкаф термопарный l/TB-9214 ХТ1/ТС9+ ТС9- |
|
И |
6Т011 |
6Т011 |
Шкаф термопарный l/TB-9214 ХТ1/ТС10+ ТС10- |
|
12 |
6Т012 |
6Т012 |
Шкаф термопарный l/TB-9214 ХТ1/ТС11+ TCI 1- |
|
13 |
6Т013 |
6Т013 |
Шкаф термопарный l/TB-9214 ХТ1/ТС12+ ТС12- |
|
14 |
6Т014 |
6Т014 |
Шкаф термопарный l/TB-9214 ХТ1/ТС13+ ТС13- |
|
15 |
6Т015 |
6Т015 |
Шкаф термопарный l/TB-9214 XT 1/ТС 14+ ТС 14- |
|
16 |
6Т016 |
6Т016 |
Шкаф термопарный l/TB-9214 ХТ1/ТС15+ ТС15- |
|
17 |
6Т017 |
6Т017 |
Шкаф термопарный l/TB-9214 ХТ2/ТС0+ ТС0- |
|
18 |
6Т018 |
6Т018 |
Шкаф термопарный l/TB-9214 ХТ2/ТС1+ ТС1- |
|
19 |
6Т019 |
6Т019 |
Шкаф термопарный l/TB-9214 ХТ2/ТС2+ ТС2- |
|
20 |
6Т020 |
6Т020 |
Шкаф термопарный l/TB-9214 ХТ2/ТСЗ+ ТСЗ- |
|
21 |
6Т021 |
6Т021 |
Шкаф термопарный l/TB-9214 ХТ2/ТС4+ ТС4- |
|
22 |
6Т022 |
6Т022 |
Шкаф термопарный l/TB-9214 ХТ2/ТС5+ ТС5- |
|
23 |
6Т023 |
6Т023 |
Шкаф термопарный l/TB-9214 ХТ2/ТС6+ ТС6- |
|
24 |
6Т024 |
6Т024 |
Шкаф термопарный l/TB-9214 ХТ2/ТС7+ ТС7- |
|
25 |
6Т025 |
6Т025 |
Шкаф термопарный l/TB-9214 ХТ2/ТС8+ ТС8- |
|
26 |
6Т026 |
6Т026 |
Шкаф термопарный l/TB-9214 ХТ2/ТС9+ ТС9- |
|
27 |
6Т027 |
6Т027 |
Шкаф термопарный l/TB-9214 ХТ2/ТС10+ ТС 10- |
|
28 |
6Т028 |
6Т028 |
Шкаф термопарный l/TB-9214 ХТ2/ТС11+ TCI 1- |
|
29 |
6Т029 |
6Т029 |
Шкаф термопарный l/TB-9214 ХТ2/ТС12+ ТС 12- |
|
30 |
6Т030 |
6Т030 |
Шкаф термопарный l/TB-9214 ХТ2/ТС13+ ТС 13- |
|
31 |
6Т031 |
6Т031 |
Шкаф термопарный l/TB-9214 ХТ2/ТС14+ ТС14- |
|
32 |
6Т032 |
6Т032 |
Шкаф термопарный l/TB-9214 ХТ2/ТС15+ ТС 15- |
|
33 |
6Т033 |
6Т033 |
Шкаф термопарный l/TB-9214 XT3/TC0+ TC0- |
|
34 |
6Т034 |
6Т034 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС1+ ТС1- |
|
35 |
6Т035 |
6Т035 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС2+ ТС2- |
|
36 |
6Т036 |
6Т036 |
Шкаф термопарный l/TB-9214 ХТЗ/ТСЗ+ ТСЗ- |
|
37 |
6Т037 |
6Т037 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС4+ ТС4- |
|
38 |
6Т038 |
6Т038 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС5+ ТС5- |
|
39 |
6Т039 |
6Т039 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС6+ ТС6- |
|
40 |
6Т040 |
6Т040 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС7+ ТС7- |
|
41 |
6Т041 |
6Т041 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС8+ ТС8- |
|
42 |
6Т042 |
6Т042 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС9+ ТС9- |
|
43 |
6Т043 |
6Т043 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС10+ ТС 10- |
|
44 |
6Т044 |
6Т044 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС11+ TCI 1- |
|
45 |
6Т045 |
6Т045 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС12+ ТС12- |
|
46 |
6Т046 |
6Т046 |
Шкаф термопарный l/TB-9214 XT3/TC13+ ТС 13- |
|
47 |
6Т047 |
6Т047 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС14+ ТС 14- |
|
48 |
6Т048 |
6Т048 |
Шкаф термопарный l/TB-9214 ХТЗ/ТС15+ ТС15- |
|
49 |
6Т049 |
6Т049 |
Шкаф термопарный l/TB-9214 ХТ4/ТС0+ TC0- |
|
50 |
6Т050 |
6Т050 |
Шкаф термопарный l/TB-9214 ХТ4/ТС1+ ТС1- |
|
51 |
6Т051 |
6Т051 |
Шкаф термопарный l/TB-9214 ХТ4/ТС2+ ТС2- |
|
52 |
6Т052 |
6Т052 |
Шкаф термопарный l/TB-9214 ХТ4/ТСЗ+ ТСЗ- |
|
53 |
6Т053 |
6Т053 |
Шкаф термопарный l/TB-9214 ХТ4/ТС4+ ТС4- |
|
54 |
6Т054 |
6Т054 |
Шкаф термопарный l/TB-9214 ХТ4/ТС5+ ТС5- |
|
55 |
6Т055 |
6Т055 |
Шкаф термопарный l/TB-9214 ХТ4/ТС6+ ТС6- |
|
56 |
6Т056 |
6Т056 |
Шкаф термопарный l/TB-9214 ХТ4/ТС7+ ТС7- |
|
57 |
6Т057 |
6Т057 |
Шкаф термопарный l/TB-9214 ХТ4/ТС8+ ТС8- |
|
58 |
6Т058 |
6Т058 |
Шкаф термопарный l/TB-9214 ХТ4/ТС9+ ТС9- |
|
59 |
6Т059 |
6Т059 |
Шкаф термопарный l/TB-9214 ХТ4/ТС10+ ТС10- |
|
60 |
6Т060 |
6Т060 |
Шкаф термопарный l/TB-9214 ХТ4/ТС11+ ТСН- |
|
61 |
6Т061 |
6Т061 |
Шкаф термопарный l/TB-9214 ХТ4/ТС12+ ТС 12- |
|
62 |
6Т062 |
6Т062 |
Шкаф термопарный l/TB-9214 ХТ4/ТС13+ ТС13- |
|
63 |
6Т063 |
6Т063 |
Шкаф термопарный l/TB-9214 ХТ4/ТС14+ ТС 14- |
|
64 |
6Т064 |
6Т064 |
Шкаф термопарный l/TB-9214 ХТ4/ТС15+ ТС15- |
|
65 |
6Т065 |
6Т065 |
Шкаф термопарный l/TB-9214 ХТ5/ТС0+ TC0- |
|
66 |
6Т066 |
6Т066 |
Шкаф термопарный l/TB-9214 ХТ5/ТС1+ ТС1- |
|
67 |
6Т067 |
6Т067 |
Шкаф термопарный l/TB-9214 ХТ5/ТС2+ ТС2- |
|
68 |
6Т068 |
6Т068 |
Шкаф термопарный l/TB-9214 ХТ5/ТСЗ+ ТСЗ- |
|
69 |
6Т069 |
6Т069 |
Шкаф термопарный l/TB-9214 ХТ5/ТС4+ ТС4- |
|
70 |
6Т070 |
6Т070 |
Шкаф термопарный l/TB-9214 ХТ5/ТС5+ ТС5- |
|
71 |
6Т071 |
6Т071 |
Шкаф термопарный l/TB-9214 ХТ5/ТС6+ ТС6- |
|
72 |
6Т072 |
6Т072 |
Шкаф термопарный l/TB-9214 ХТ5/ТС7+ ТС7- |
|
73 |
6Т073 |
6Т073 |
Шкаф термопарный l/TB-9214 ХТ5/ТС8+ ТС8- |
|
74 |
6Т074 |
6Т074 |
Шкаф термопарный l/TB-9214 ХТ5/ТС9+ ТС9- |
|
75 |
6Т075 |
6Т075 |
Шкаф термопарный l/TB-9214 ХТ5/ТС10+ ТС 10- |
|
76 |
6Т076 |
6Т076 |
Шкаф термопарный l/TB-9214 ХТ5/ТС11+ TCI 1- |
|
77 |
6Т077 |
6Т077 |
Шкаф термопарный l/TB-9214 ХТ5/ТС12+ ТС 12- |
|
78 |
6Т078 |
6Т078 |
Шкаф термопарный l/TB-9214 ХТ5/ТС13+ ТС13- |
|
79 |
6Т079 |
6Т079 |
Шкаф термопарный l/TB-9214 ХТ5/ТС14+ ТС 14- |
|
80 |
6Т080 |
6Т080 |
Шкаф термопарный l/TB-9214 ХТ5/ТС15+ ТС15- |
|
81 |
6Т081 |
6Т081 |
Шкаф термопарный l/TB-9214 ХТ6/ТС0+ TC0- |
|
82 |
6Т082 |
6Т082 |
Шкаф термопарный l/TB-9214 ХТ6/ТС1+ ТС1- |
|
83 |
6Т083 |
6Т083 |
Шкаф термопарный l/TB-9214 ХТ6/ТС2+ ТС2- |
|
84 |
6Т084 |
6Т084 |
Шкаф термопарный l/TB-9214 ХТ6/ТСЗ+ ТСЗ- |
|
85 |
6Т085 |
6Т085 |
Шкаф термопарный l/TB-9214 ХТ6/ТС4+ ТС4- |
|
86 |
6Т086 |
6Т086 |
Шкаф термопарный l/TB-9214 ХТ6/ТС5+ ТС5- |
|
87 |
6Т087 |
6Т087 |
Шкаф термопарный l/TB-9214 ХТ6/ТС6+ ТС6- |
|
88 |
6Т088 |
6Т088 |
Шкаф термопарный l/TB-9214 ХТ6/ТС7+ ТС7- |
|
89 |
6Т089 |
6Т089 |
Шкаф термопарный l/TB-9214 ХТ6/ТС8+ ТС8- |
|
90 |
6Т090 |
6Т090 |
Шкаф термопарный l/TB-9214 ХТ6/ТС9+ ТС9- |
|
91 |
6Т091 |
6Т091 |
Шкаф термопарный l/TB-9214 ХТ6/ТС10+ ТС10- |
|
92 |
6Т092 |
6Т092 |
Шкаф термопарный l/TB-9214 ХТ6/ТС11+ TCI 1- |
|
93 |
6Т093 |
6Т093 |
Шкаф термопарный l/TB-9214 ХТ6/ТС12+ ТС12- |
|
94 |
6Т094 |
6Т094 |
Шкаф термопарный l/TB-9214 ХТ6/ТС13+ ТС 13- |
|
95 |
6Т095 |
6Т095 |
Шкаф термопарный l/TB-9214 ХТ6/ТС14+ ТС 14- |
|
96 |
6Т096 |
6Т096 |
Шкаф термопарный l/TB-9214 ХТ6/ТС15+ ТС15- |
|
97 |
7Т001 |
7Т001 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС0+ TC0- |
|
98 |
7Т002 |
7Т002 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС1+ ТС1- |
|
99 |
7Т003 |
7Т003 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС2+ ТС2- |
|
100 |
7Т004 |
7Т004 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТСЗ+ ТСЗ- |
|
101 |
7Т005 |
7Т005 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС4+ ТС4- |
|
102 |
7Т006 |
7Т006 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС5+ ТС5- |
|
103 |
7Т007 |
7Т007 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС6+ ТС6- |
|
104 |
7Т008 |
7Т008 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС7+ ТС7- |
|
105 |
7Т009 |
7Т009 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС8+ ТС8- |
|
106 |
7Т010 |
7Т010 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС9+ ТС9- |
|
107 |
7Т011 |
7Т011 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС10+ ТС10- |
|
108 |
7Т012 |
7Т012 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС11+ TCI 1- |
|
109 |
7Т013 |
7Т013 |
Шкаф термопарный 2/ТВ-9214 XT 1/ТС 12+ ТС 12- |
|
110 |
7Т014 |
7Т014 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС13+ ТС13- |
|
111 |
7Т015 |
7Т015 |
Шкаф термопарный 2/ТВ-9214 XT 1/ТС 14+ ТС 14- |
|
112 |
7Т016 |
7Т016 |
Шкаф термопарный 2/ТВ-9214 ХТ1/ТС15+ ТС 15- |
|
ИЗ |
7Т017 |
7Т017 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС0+ TC0- |
|
114 |
7Т018 |
7Т018 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС1+ ТС1- |
|
115 |
7Т019 |
7Т019 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС2+ ТС2- |
|
116 |
7Т020 |
7Т020 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТСЗ+ ТСЗ- |
|
117 |
7Т021 |
7Т021 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС4+ ТС4- |
|
118 |
7Т022 |
7Т022 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС5+ ТС5- |
|
119 |
7Т023 |
7Т023 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС6+ ТС6- |
|
120 |
7Т024 |
7Т024 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС7+ ТС 7- |
|
121 |
7Т025 |
7Т025 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС8+ ТС8- |
|
122 |
7Т026 |
7Т026 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС9+ ТС9- |
|
123 |
7Т027 |
7Т027 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС10+ ТС 10- |
|
124 |
7Т028 |
7Т028 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС11+ ТСН- |
|
125 |
7Т029 |
7Т029 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС12+ ТС 12- |
|
126 |
7Т030 |
7Т030 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС13+ ТС13- |
|
127 |
7Т031 |
7Т031 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС14+ ТС 14- |
|
128 |
7Т032 |
7Т032 |
Шкаф термопарный 2/ТВ-9214 ХТ2/ТС15+ ТС15- |
|
129 |
7Т033 |
7Т033 |
Шкаф термопарный 2/ТВ-9214 XT3/TC0+ TC0- |
|
130 |
7Т034 |
7Т034 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС1+ ТС1- |
|
131 |
7Т035 |
7Т035 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС2+ ТС2- |
|
132 |
7Т036 |
7Т036 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТСЗ+ ТСЗ- |
|
133 |
7Т037 |
7Т037 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС4+ ТС4- |
|
134 |
7Т038 |
7Т038 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС5+ ТС5- |
|
135 |
7Т039 |
7Т039 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС6+ ТС6- |
|
136 |
7Т040 |
7Т040 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС7+ ТС7- |
|
137 |
7Т041 |
7Т041 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС8+ ТС8- |
|
138 |
7Т042 |
7Т042 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС9+ ТС9- |
|
139 |
7Т043 |
7Т043 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС10+ ТС 10- |
|
140 |
7Т044 |
7Т044 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС11+ TCI 1- |
|
141 |
7Т045 |
7Т045 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС12+ ТС 12- |
|
142 |
7Т046 |
7Т046 |
Шкаф термопарный 2/ТВ-9214 XT3/TC13+ ТС13- |
|
143 |
7Т047 |
7Т047 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС14+ ТС 14- |
|
144 |
7Т048 |
7Т048 |
Шкаф термопарный 2/ТВ-9214 ХТЗ/ТС15+ ТС 15- |
|
145 |
7Т049 |
7Т049 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС0+ TC0- |
|
146 |
7Т050 |
7Т050 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС1+ ТС1- |
|
147 |
7Т051 |
7Т051 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС2+ ТС2- |
|
148 |
7Т052 |
7Т052 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТСЗ+ ТСЗ- |
|
149 |
7Т053 |
7Т053 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС4+ ТС4- |
|
150 |
7Т054 |
7Т054 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС5+ ТС5- |
|
151 |
7Т055 |
7Т055 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС6+ ТС6- |
|
152 |
7Т056 |
7Т056 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС7+ ТС7- |
|
153 |
7Т057 |
7Т057 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС8+ ТС8- |
|
154 |
7Т058 |
7Т058 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС9+ ТС9- |
|
155 |
7Т059 |
7Т059 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС10+ ТС 10- |
|
156 |
7Т060 |
7Т060 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС11+ TCI 1- |
|
157 |
7Т061 |
7Т061 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС12+ ТС12- |
|
158 |
7Т062 |
7Т062 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС13+ ТС 13- |
|
159 |
7Т063 |
7Т063 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС14+ ТС14- |
|
160 |
7Т064 |
7Т064 |
Шкаф термопарный 2/ТВ-9214 ХТ4/ТС15+ ТС15- |
|
161 |
7Т065 |
7Т065 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС0+ TC0- |
|
162 |
7Т066 |
7Т066 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС1+ ТС1- |
|
163 |
7Т067 |
7Т067 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС2+ ТС2- |
|
164 |
7Т068 |
7Т068 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТСЗ+ ТСЗ- |
|
165 |
7Т069 |
7Т069 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС4+ ТС4- |
|
166 |
7Т070 |
7Т070 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС5+ ТС5- |
|
167 |
7Т071 |
7Т071 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС6+ ТС6- |
|
168 |
7Т072 |
7Т072 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС7+ ТС7- |
|
169 |
7Т073 |
7Т073 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС8+ ТС8- |
|
170 |
7Т074 |
7Т074 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС9+ ТС9- |
|
171 |
7Т075 |
7Т075 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС10+ ТС 10- |
|
172 |
7Т076 |
7Т076 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС11+ TCI 1- |
|
173 |
7Т077 |
7Т077 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС12+ ТС 12- |
|
174 |
7Т078 |
7Т078 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС13+ ТС 13- |
|
175 |
7Т079 |
7Т079 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС14+ ТС14- |
|
176 |
7Т080 |
7Т080 |
Шкаф термопарный 2/ТВ-9214 ХТ5/ТС15+ ТС15- |
|
177 |
7Т081 |
7Т081 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС0+ TC0- |
|
178 |
7Т082 |
7Т082 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС1+ ТС1- |
|
179 |
7Т083 |
7Т083 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС2+ ТС2- |
|
180 |
7Т084 |
7Т084 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТСЗ+ ТСЗ- |
|
181 |
7Т085 |
7Т085 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС4+ ТС4- |
|
182 |
7Т086 |
7Т086 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС5+ ТС5- |
|
183 |
7Т087 |
7Т087 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС6+ ТС6- |
|
184 |
7Т088 |
7Т088 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС7+ ТС7- |
|
185 |
7Т089 |
7Т089 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС8+ ТС8- |
|
186 |
7Т090 |
7Т090 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС9+ ТС9- |
|
187 |
7Т091 |
7Т091 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС10+ ТС10- |
|
188 |
7Т092 |
7Т092 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС11+ TCI 1- |
|
189 |
7Т093 |
7Т093 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС12+ ТС 12- |
|
190 |
7Т094 |
7Т094 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС13+ ТС 13- |
|
191 |
7Т095 |
7Т095 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС14+ ТС 14- |
|
192 |
7Т096 |
7Т096 |
Шкаф термопарный 2/ТВ-9214 ХТ6/ТС15+ ТС15- |
Таблица А.2 - ИК напряжения постоянного тока
(Наименование измеряемого параметра - напряжение постоянного тока, соответствующее значениям
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1 |
1U001 |
1U001 |
Шкаф приборный 2/ДВ1/4(+) 9(-) |
|
2 |
1U002 |
1U002 |
Шкаф приборный 2/ДВ 1/3(4-) 9(-) |
|
3 |
1U003 |
1U003 |
Шкаф приборный 2/ДВ 1/2(+) 9(-) |
|
4 |
1U004 |
1U004 |
Шкаф приборный 2/ДВ 1/1(4-) 9(-) |
|
5 |
1U005 |
1U005 |
Шкаф приборный 2/ДВ2/4(+) 9(-) |
|
6 |
1U006 |
1U006 |
Шкаф приборный 2/ДВ2/3(+) 9(-) |
|
7 |
1U007 |
1U007 |
Шкаф приборный 2/ДВ2/2(+) 9(-) |
|
8 |
1U008 |
1U008 |
Шкаф приборный 2/ДВ2/1(+) 9(-) |
|
9 |
1U009 |
1U009 |
Шкаф приборный 2/ДВЗ/4(+) 9(-) |
|
10 |
1U010 |
1U010 |
Шкаф приборный 2/ДВЗ/3(+) 9(-) |
|
11 |
1U011 |
1U011 |
Шкаф приборный 2/ДВЗ/2(+) 9(-) |
|
12 |
1U012 |
1U012 |
Шкаф приборный 2/ДВЗ/1(+) 9(-) |
Таблица А.З - ИК напряжения постоянного тока
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1 |
8AI001 |
8AI001 |
Шкаф аналоговых сигналов 1 /СН0:4(+) СН0:5(-) |
|
2 |
8AI002 |
8AI002 |
Шкаф аналоговых сигналов 1/СН1:4(+) СН1:5(-) |
|
3 |
8AI003 |
8AI003 |
Шкаф аналоговых сигналов 1/СН2:4(+) СН2:5(-) |
|
4 |
8AI004 |
8AI004 |
Шкаф аналоговых сигналов 1/СНЗ:4(+) СНЗ:5(-) |
|
5 |
9AI001 |
9AI001 |
Шкаф аналоговых сигналов 2/СН0:4(+) СН0:5(-) |
|
6 |
9AI002 |
9AI002 |
Шкаф аналоговых сигналов 2/СН1:4(+) СН1:5(-) |
|
7 |
9AI003 |
9AI003 |
Шкаф аналоговых сигналов 2/СН2:4(+) СН2:5(-) |
|
8 |
9AI004 |
9AI004 |
Шкаф аналоговых сигналов 2/СНЗ:4(+) СНЗ:5(-) |
Таблица А.4 - ИК сопротивления постоянному току
(Наименование измеряемого параметра - сопротивление постоянному току, соответствующее
значениям
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1,49 |
8Т001 |
8Т001 |
Шкаф аналоговых сигналов 1/1RTD0-1RTD1 1RTD2-1RTD3 |
|
2,50 |
8Т002 |
8Т002 |
Шкаф аналоговых сигналов 1/1RTD4-1RTD5 1RTD6-1RTD7 |
|
3, 51 |
8Т003 |
8Т003 |
Шкаф аналоговых сигналов 1/1RTD8-1RTD9 1RTD10-1RTD11 |
|
4, 52 |
8Т004 |
8Т004 |
Шкаф аналоговых сигналов 1 /1RTD12-1RTD13 1RTD14-1RTD15 |
|
5,53 |
8Т005 |
8Т005 |
Шкаф аналоговых сигналов 1/2RTD0-2RTD1 2RTD2-2RTD3 |
|
6, 54 |
8Т006 |
8Т006 |
Шкаф аналоговых сигналов 1/2RTD4-2RTD5 2RTD6-2RTD7 |
|
7, 55 |
8Т007 |
8Т007 |
Шкаф аналоговых сигналов 1/2RTD8-2RTD9 2RTD10-2RTD11 |
|
8, 56 |
8Т008 |
8Т008 |
Шкаф аналоговых сигналов 1/2RTD12-2RTD13 2RTD14-2RTD15 |
|
9, 57 |
8Т009 |
8Т009 |
Шкаф аналоговых сигналов 1/3RTD0-3RTD1 3RTD2-3RTD3 |
|
10, 58 |
8Т010 |
8Т010 |
Шкаф аналоговых сигналов 1/3RTD4-3RTD5 3RTD6-3RTD7 |
|
11,59 |
8Т011 |
8Т011 |
Шкаф аналоговых сигналов 1/3RTD8-3RTD9 3RTD10-3RTD11 |
|
12, 60 |
8Т012 |
8Т012 |
Шкаф аналоговых сигналов 1/3RTD12-3RTD13 3RTD14-3RTD15 |
|
13,61 |
8Т013 |
8Т013 |
Шкаф аналоговых сигналов 1/4RTD0-4RTD1 4RTD2-4RTD3 |
|
14, 62 |
8Т014 |
8Т014 |
Шкаф аналоговых сигналов 1/4RTD4-4RTD5 4RTD6-4RTD7 |
|
15,63 |
8Т015 |
8Т015 |
Шкаф аналоговых сигналов 1/4RTD8-4RTD9 4RTD10-4RTD11 |
|
16, 64 |
8Т016 |
8Т016 |
Шкаф аналоговых сигналов 1/4RTD12-4RTD13 4RTD14-4RTD15 |
|
17,65 |
9Т001 |
9Т001 |
Шкаф аналоговых сигналов 2/1RTD0-1RTD1 1RTD2-1RTD3 |
|
18,66 |
9Т002 |
9Т002 |
Шкаф аналоговых сигналов 2/1RTD4-1RTD5 1RTD6-1RTD7 |
|
19, 67 |
9Т003 |
9Т003 |
Шкаф аналоговых сигналов 2/1RTD8-1RTD9 1RTD10-1RTD11 |
|
20, 68 |
9Т004 |
9Т004 |
Шкаф аналоговых сигналов 2/1RTD12-1RTD13 1RTD14-1RTD15 |
|
21,69 |
9Т005 |
9Т005 |
Шкаф аналоговых сигналов 2/2RTD0-2RTD1 2RTD2-2RTD3 |
|
22, 70 |
9Т006 |
9Т006 |
Шкаф аналоговых сигналов 2/2RTD4-2RTD5 2RTD6-2RTD7 |
|
23, 71 |
9Т007 |
9Т007 |
Шкаф аналоговых сигналов 2/2RTD8-2RTD9 2RTD10-2RTD11 |
|
24, 72 |
9Т008 |
9Т008 |
Шкаф аналоговых сигналов 2/2RTD12-2RTD13 2RTD14-2RTD15 |
|
25,73 |
9Т009 |
9Т009 |
Шкаф аналоговых сигналов 2/3RTD0-3RTD1 3RTD2-3RTD3 |
|
26, 74 |
9Т010 |
9Т010 |
Шкаф аналоговых сигналов 2/3RTD4-3RTD5 3RTD6-3RTD7 |
|
27, 75 |
9Т011 |
9Т011 |
Шкаф аналоговых сигналов 2/3RTD8-3RTD9 3RTD10-3RTD11 |
|
28, 76 |
9Т012 |
9Т012 |
Шкаф аналоговых сигналов 2/3RTD12-3RTD13 3RTD14-3RTD15 |
|
29, 77 |
9Т013 |
9Т013 |
Шкаф аналоговых сигналов 2/4RTD0-4RTD1 4RTD2-4RTD3 |
|
30, 78 |
9Т014 |
9Т014 |
Шкаф аналоговых сигналов 2/4RTD4-4RTD5 4RTD6-4RTD7 |
|
31,79 |
9Т015 |
9Т015 |
Шкаф аналоговых сигналов 2/4RTD8-4RTD9 4RTD10-4RTD11 |
|
32, 80 |
9Т016 |
9Т016 |
Шкаф аналоговых сигналов 2/4RTD12-4RTD13 4RTD14-4RTD15 |
|
33, 81 |
10Т001 |
10Т001 |
Шкаф РМК 1/RK33/1,3:4,2 |
|
34, 82 |
10Т002 |
10Т002 |
Шкаф РМК 1/RK34/1,3:4,2 |
|
35, 83 |
10Т003 |
10Т003 |
Шкаф РМК 1/RK35/1,3:4,2 |
|
36, 84 |
10Т004 |
10Т004 |
Шкаф РМК 1/RK36/1,3:4,2 |
|
37, 85 |
10Т005 |
10Т005 |
Шкаф РМК 1/RK37/1,3:4,2 |
|
38, 86 |
10Т006 |
10Т006 |
Шкаф РМК 1/RK38/1,3:4,2 |
|
39, 87 |
10Т007 |
10Т007 |
Шкаф РМК 1/RK39/1,3:4,2 |
|
40, 88 |
10Т008 |
10Т008 |
Шкаф РМК 1/RK40/1,3:4,2 |
|
41,89 |
11Т001 |
11Т001 |
Шкаф РМК 2/RK41/l,3:4,2 |
|
42, 90 |
11Т002 |
11Т002 |
Шкаф РМК 2/RK42/l,3:4,2 |
|
43,91 |
11Т003 |
11Т003 |
Шкаф РМК 2/RK43/l,3:4,2 |
|
44, 92 |
11Т004 |
11Т004 |
Шкаф РМК 2/RK44/l,3:4,2 |
|
45, 93 |
11Т005 |
11Т005 |
Шкаф РМК 2/RK45/l,3:4,2 |
|
46, 94 |
11Т006 |
11Т006 |
Шкаф РМК 2/RK46/l,3:4,2 |
|
47, 95 |
11Т007 |
11Т007 |
Шкаф РМК 2/RK47/l,3:4,2 |
|
48,96 |
11Т008 |
11Т008 |
Шкаф РМК 2/RK48/l,3:4,2 |
Таблица А.5 - ИК силы постоянного тока
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1 |
2Р001 |
2Р001 |
Шкаф датчиков давления l/AI001(+) СОМ1(-) |
|
2 |
2Р002 |
2Р002 |
Шкаф датчиков давления l/AI002(+) СОМ1(-) |
|
о Э |
2Р003 |
2Р003 |
Шкаф датчиков давления l/AI003(+) СОМ1(-) |
|
4 |
2Р004 |
2Р004 |
Шкаф датчиков давления l/AI004(+) СОМ1(-) |
|
5 |
2Р005 |
2Р005 |
Шкаф датчиков давления l/AI005(+) СОМ1(-) |
|
6 |
2Р006 |
2Р006 |
Шкаф датчиков давления l/AI006(+) СОМ1(-) |
|
7 |
2Р007 |
2Р007 |
Шкаф датчиков давления 1 /А1007(+) СОМ1(-) |
|
8 |
2Р008 |
2Р008 |
Шкаф датчиков давления l/AI008(+) СОМ1(-) |
|
9 |
2Р009 |
2Р009 |
Шкаф датчиков давления l/AI009(+) СОМ1(-) |
|
10 |
2Р010 |
2Р010 |
Шкаф датчиков давления 1/AI010(+) СОМ1(-) |
|
11 |
2Р011 |
2Р011 |
Шкаф датчиков давления 1/AI011(+) СОМ1(-) |
|
12 |
2Р012 |
2Р012 |
Шкаф датчиков давления l/AI012(+) СОМ1(-) |
|
13 |
2Р013 |
2Р013 |
Шкаф датчиков давления l/AI013(+) СОМ1(-) |
|
14 |
2Р014 |
2Р014 |
Шкаф датчиков давления l/AI014(+) СОМ1(-) |
|
15 |
2Р015 |
2Р015 |
Шкаф датчиков давления l/AI015(+) СОМ1(-) |
|
16 |
2Р016 |
2Р016 |
Шкаф датчиков давления l/AI016(+) СОМ1(-) |
|
17 |
2Р017 |
2Р017 |
Шкаф датчиков давления 1/AI017(+) СОМ1(-) |
|
18 |
2Р018 |
2Р018 |
Шкаф датчиков давления 1/AI018(+) СОМ1(-) |
|
19 |
2Р019 |
2Р019 |
Шкаф датчиков давления l/AI019(+) СОМ1(-) |
|
20 |
2Р020 |
2Р020 |
Шкаф датчиков давления l/AI020(+) СОМ1(-) |
|
21 |
2Р021 |
2Р021 |
Шкаф датчиков давления 1 /А1021 (+) СОМ1(-) |
|
22 |
2Р022 |
2Р022 |
Шкаф датчиков давления l/AI022(+) СОМ1(-) |
|
23 |
2Р023 |
2Р023 |
Шкаф датчиков давления l/AI023(+) СОМ1(-) |
|
24 |
2Р024 |
2Р024 |
Шкаф датчиков давления l/AI024(+) СОМ1(-) |
|
25 |
2Р025 |
2Р025 |
Шкаф датчиков давления l/AI025(+) СОМ1(-) |
|
26 |
2Р026 |
2Р026 |
Шкаф датчиков давления l/AI026(+) СОМ1(-) |
|
27 |
2Р027 |
2Р027 |
Шкаф датчиков давления l/AI027(+) СОМ1(-) |
|
28 |
2Р028 |
2Р028 |
Шкаф датчиков давления l/AI028(+) СОМ1(-) |
|
29 |
2Р029 |
2Р029 |
Шкаф датчиков давления l/AI029(+) СОМ1(-) |
|
30 |
2Р030 |
2Р030 |
Шкаф датчиков давления l/AI030(+) СОМ1(-) |
|
31 |
2Р031 |
2Р031 |
Шкаф датчиков давления 1/AI031(+) СОМ1(-) |
|
32 |
2Р032 |
2Р032 |
Шкаф датчиков давления l/AI032(+) СОМ1(-) |
|
33 |
2Р033 |
2Р033 |
Шкаф датчиков давления l/AI033(+) СОМ1(-) |
|
34 |
2Р034 |
2Р034 |
Шкаф датчиков давления l/AI034(+) СОМ1(-) |
|
35 |
2Р035 |
2Р035 |
Шкаф датчиков давления l/AI035(+) СОМ1(-) |
|
36 |
2Р036 |
2Р036 |
Шкаф датчиков давления l/AI036(+) СОМ1(-) |
|
37 |
2Р037 |
2Р037 |
Шкаф датчиков давления l/AI037(+) СОМ1(-) |
|
38 |
2Р038 |
2Р038 |
Шкаф датчиков давления 1/AI03 8(+) СОМ1(-) |
|
39 |
2Р039 |
2Р039 |
Шкаф датчиков давления l/AI039(+) СОМ1(-) |
|
40 |
2Р040 |
2Р040 |
Шкаф датчиков давления l/AI040(+) СОМ1(-) |
|
41 |
ЗР001 |
ЗР001 |
Шкаф датчиков давления 2/AI001 (+) СОМ1(-) |
|
42 |
ЗР002 |
ЗР002 |
Шкаф датчиков давления 2/AI002(+) СОМ1(-) |
|
43 |
ЗРООЗ |
ЗРООЗ |
Шкаф датчиков давления 2/AI003(+) СОМ1(-) |
|
44 |
ЗР004 |
ЗР004 |
Шкаф датчиков давления 2/AI004(+) СОМ1(-) |
|
45 |
ЗР005 |
ЗР005 |
Шкаф датчиков давления 2/AI005(+) СОМ1(-) |
|
46 |
ЗР006 |
ЗР006 |
Шкаф датчиков давления 2/AI006(+) СОМ1(-) |
|
47 |
ЗР007 |
ЗР007 |
Шкаф датчиков давления 2/AI007(+) СОМ1(-) |
|
48 |
ЗР008 |
ЗР008 |
Шкаф датчиков давления 2/AI008(+) СОМ1(-) |
|
49 |
ЗР009 |
ЗР009 |
Шкаф датчиков давления 2/AI009(+) СОМ1(-) |
|
50 |
ЗР010 |
ЗР010 |
Шкаф датчиков давления 2/AI010(+) СОМ1(-) |
|
51 |
ЗР011 |
ЗР011 |
Шкаф датчиков давления 2/AI011(+) СОМ1(-) |
|
52 |
ЗР012 |
ЗР012 |
Шкаф датчиков давления 2/AI012(+) СОМ1(-) |
|
53 |
3P013 |
3P013 |
Шкаф датчиков давления 2/AI013(+) СОМ1(-) |
|
54 |
ЗР014 |
ЗР014 |
Шкаф датчиков давления 2/AI014(+) СОМ1(-) |
|
55 |
ЗР015 |
ЗР015 |
Шкаф датчиков давления 2/AI015(+) СОМ1(-) |
|
56 |
ЗР016 |
ЗР016 |
Шкаф датчиков давления 2/AI016(+) СОМ1(-) |
|
57 |
ЗР017 |
ЗР017 |
Шкаф датчиков давления 2/AI017(+) СОМ1(-) |
|
58 |
ЗР018 |
ЗР018 |
Шкаф датчиков давления 2/AI018(+) СОМ1(-) |
|
59 |
ЗР019 |
ЗР019 |
Шкаф датчиков давления 2/AI019(+) СОМ1(-) |
|
60 |
ЗР020 |
ЗР020 |
Шкаф датчиков давления 2/AI020(+) СОМ1(-) |
|
61 |
ЗР021 |
ЗР021 |
Шкаф датчиков давления 2/АЮ21(+) СОМ1(-) |
|
62 |
ЗР022 |
ЗР022 |
Шкаф датчиков давления 2/AI022(+) СОМ1(-) |
|
63 |
3P023 |
3P023 |
Шкаф датчиков давления 2/AI023(+) СОМ1(-) |
|
64 |
ЗР024 |
ЗР024 |
Шкаф датчиков давления 2/AI024(+) СОМ1(-) |
|
65 |
ЗР025 |
ЗР025 |
Шкаф датчиков давления 2/AI025(+) СОМ1(-) |
|
66 |
ЗР026 |
ЗР026 |
Шкаф датчиков давления 2/AI026(+) СОМ1(-) |
|
67 |
ЗР027 |
ЗР027 |
Шкаф датчиков давления 2/AI027(+) СОМ1(-) |
|
68 |
ЗР028 |
ЗР028 |
Шкаф датчиков давления 2/AI028(+) СОМ1(-) |
|
69 |
ЗР029 |
ЗР029 |
Шкаф датчиков давления 2/AI029(+) СОМ1(-) |
|
70 |
ЗРОЗО |
ЗРОЗО |
Шкаф датчиков давления 2/AI030(+) СОМ1(-) |
|
71 |
3P031 |
3P031 |
Шкаф датчиков давления 2/AI031(+) СОМ1(-) |
|
72 |
3P032 |
3P032 |
Шкаф датчиков давления 2/AI032(+) СОМ1(-) |
|
73 |
ЗРОЗЗ |
ЗРОЗЗ |
Шкаф датчиков давления 2/AI033(+) СОМ1(-) |
|
74 |
3P034 |
3P034 |
Шкаф датчиков давления 2/AI034(+) СОМ1(-) |
|
75 |
3P035 |
3P035 |
Шкаф датчиков давления 2/AI035(+) СОМ1(-) |
|
76 |
3P036 |
3P036 |
Шкаф датчиков давления 2/AI036(+) СОМ1(-) |
|
77 |
3P037 |
3P037 |
Шкаф датчиков давления 2/AI037(+) СОМ1(-) |
|
78 |
3P038 |
3P038 |
Шкаф датчиков давления 2/AI038(+) СОМ1(-) |
|
79 |
3P039 |
3P039 |
Шкаф датчиков давления 2/AI039(+) СОМ1(-) |
|
80 |
ЗР040 |
ЗР040 |
Шкаф датчиков давления 2/AI040(+) СОМ1(-) |
|
81 |
4Р001 |
4Р001 |
Шкаф датчиков давления 3/AI001(+) СОМ1(-) |
|
82 |
4Р002 |
4Р002 |
Шкаф датчиков давления 3/AI002(+) СОМ1(-) |
|
83 |
4Р003 |
4Р003 |
Шкаф датчиков давления 3/AI003(+) СОМ1(-) |
|
84 |
4Р004 |
4Р004 |
Шкаф датчиков давления 3/AI004(+) СОМ1(-) |
|
85 |
4Р005 |
4Р005 |
Шкаф датчиков давления 3/AI005(+) СОМ1(-) |
|
86 |
4Р006 |
4Р006 |
Шкаф датчиков давления 3/AI006(+) СОМ1(-) |
|
87 |
4Р007 |
4Р007 |
Шкаф датчиков давления 3/AI007(+) СОМ1(-) |
|
88 |
4Р008 |
4Р008 |
Шкаф датчиков давления 3/AI008(+) СОМ1(-) |
|
89 |
4Р009 |
4Р009 |
Шкаф датчиков давления 3/AI009(+) СОМ1(-) |
|
90 |
4Р010 |
4Р010 |
Шкаф датчиков давления 3/AI010(+) СОМ1(-) |
|
91 |
4Р011 |
4Р011 |
Шкаф датчиков давления 3/AI011(+) СОМ1(-) |
|
92 |
4Р012 |
4Р012 |
Шкаф датчиков давления 3/AI012(+) СОМ1(-) |
|
93 |
4Р013 |
4Р013 |
Шкаф датчиков давления 3/AI013(+) СОМ1(-) |
|
94 |
4Р014 |
4Р014 |
Шкаф датчиков давления 3/AI014(+) СОМ1(-) |
|
95 |
4Р015 |
4Р015 |
Шкаф датчиков давления 3/AI015(+) СОМ1(-) |
|
96 |
4Р016 |
4Р016 |
Шкаф датчиков давления 3/AI016(+) СОМ1(-) |
|
97 |
4Р017 |
4Р017 |
Шкаф датчиков давления 3/AI017(+) СОМ1(-) |
|
98 |
4Р018 |
4Р018 |
Шкаф датчиков давления 3/AI018(+) СОМ1(-) |
|
99 |
4Р019 |
4Р019 |
Шкаф датчиков давления 3/AI019(+) СОМ1(-) |
|
100 |
4Р020 |
4Р020 |
Шкаф датчиков давления 3/AI020(+) СОМ1(-) |
|
101 |
4Р021 |
4Р021 |
Шкаф датчиков давления 3/AI021 (+) СОМ1(-) |
|
102 |
4Р022 |
4Р022 |
Шкаф датчиков давления 3/AI022(+) СОМ1(-) |
|
103 |
4Р023 |
4Р023 |
Шкаф датчиков давления 3/AI023(+) СОМ1(-) |
|
104 |
4Р024 |
4Р024 |
Шкаф датчиков давления 3/AI024(+) СОМ1(-) |
|
105 |
4Р025 |
4Р025 |
Шкаф датчиков давления 3/AI025(+) СОМ1(-) |
|
106 |
4Р026 |
4Р026 |
Шкаф датчиков давления 3/AI026(+) СОМ1(-) |
|
107 |
4Р027 |
4Р027 |
Шкаф датчиков давления 3/AI027(+) СОМ1(-) |
|
108 |
4Р028 |
4Р028 |
Шкаф датчиков давления 3/AI028(+) СОМ1(-) |
|
109 |
4Р029 |
4Р029 |
Шкаф датчиков давления 3/AI029(+) СОМ1(-) |
|
НО |
4Р030 |
4Р030 |
Шкаф датчиков давления 3/AI030(+) СОМ1(-) |
|
111 |
4Р031 |
4Р031 |
Шкаф датчиков давления 3/AI031(+) СОМ 1(-) |
|
112 |
4Р032 |
4Р032 |
Шкаф датчиков давления 3/AI032(+) СОМ1(-) |
|
113 |
4Р033 |
4Р033 |
Шкаф датчиков давления 3/AI033(+) СОМ1(-) |
|
114 |
4Р034 |
4Р034 |
Шкаф датчиков давления 3/AI034(+) СОМ1(-) |
|
115 |
4Р035 |
4Р035 |
Шкаф датчиков давления 3/AI03 5(+) СОМ1(-) |
|
116 |
4Р036 |
4Р036 |
Шкаф датчиков давления 3/AI036(+) СОМ1(-) |
|
117 |
4Р037 |
4Р037 |
Шкаф датчиков давления 3/AI037(+) СОМ1(-) |
|
118 |
4Р038 |
4Р038 |
Шкаф датчиков давления 3/AI038(+) СОМ1(-) |
|
119 |
4Р039 |
4Р039 |
Шкаф датчиков давления 3/AI039(+) СОМ1(-) |
|
120 |
4Р040 |
4Р040 |
Шкаф датчиков давления 3/AI040(+) СОМ1(-) |
|
121 |
5Р001 |
5Р001 |
Шкаф датчиков давления 4/AI001(+) СОМ1(-) |
|
122 |
5Р002 |
5Р002 |
Шкаф датчиков давления 4/AI002(+) СОМ1(-) |
|
123 |
5Р003 |
5Р003 |
Шкаф датчиков давления 4/AI003(+) СОМ1(-) |
|
124 |
5Р004 |
5Р004 |
Шкаф датчиков давления 4/AI004(+) СОМ1(-) |
|
125 |
5Р005 |
5Р005 |
Шкаф датчиков давления 4/AI005(+) СОМ1(-) |
|
126 |
5Р006 |
5Р006 |
Шкаф датчиков давления 4/AI006(+) СОМ1(-) |
|
127 |
5Р007 |
5Р007 |
Шкаф датчиков давления 4/AI007(+) СОМ1(-) |
|
128 |
5Р008 |
5Р008 |
Шкаф датчиков давления 4/AI008(+) СОМ1(-) |
|
129 |
5Р009 |
5Р009 |
Шкаф датчиков давления 4/AI009(+) СОМ1(-) |
|
130 |
5Р010 |
5Р010 |
Шкаф датчиков давления 4/AI010(+) СОМ1(-) |
|
131 |
5Р011 |
5Р011 |
Шкаф датчиков давления 4/AI011(+) СОМ1(-) |
|
132 |
5Р012 |
5Р012 |
Шкаф датчиков давления 4/AI012(+) СОМ1(-) |
|
133 |
5Р013 |
5Р013 |
Шкаф датчиков давления 4/AI013(+) СОМ1(-) |
|
134 |
5Р014 |
5Р014 |
Шкаф датчиков давления 4/AI014(+) СОМ1(-) |
|
135 |
5Р015 |
5Р015 |
Шкаф датчиков давления 4/AI015(+) СОМ1(-) |
|
136 |
5Р016 |
5Р016 |
Шкаф датчиков давления 4/AI016(+) СОМ1(-) |
|
137 |
5Р017 |
5Р017 |
Шкаф датчиков давления 4/AI017(+) СОМ1(-) |
|
138 |
5Р018 |
5Р018 |
Шкаф датчиков давления 4/AI018(+) СОМ1(-) |
|
139 |
5Р019 |
5Р019 |
Шкаф датчиков давления 4/AI019(+) СОМ1(-) |
|
140 |
5Р020 |
5Р020 |
Шкаф датчиков давления 4/AI020(+) COMl(-) |
|
141 |
5Р021 |
5Р021 |
Шкаф датчиков давления 4/AI021 (+) СОМ1(-) |
|
142 |
5Р022 |
5Р022 |
Шкаф датчиков давления 4/AI022(+) COMl(-) |
|
143 |
5Р023 |
5Р023 |
Шкаф датчиков давления 4/AI023(+) СОМ1(-) |
|
144 |
5Р024 |
5Р024 |
Шкаф датчиков давления 4/AI024(+) СОМ1(-) |
|
145 |
5Р025 |
5Р025 |
Шкаф датчиков давления 4/AI025(+) СОМ1(-) |
|
146 |
5Р026 |
5Р026 |
Шкаф датчиков давления 4/AI026(+) СОМ1(-) |
|
147 |
5Р027 |
5Р027 |
Шкаф датчиков давления 4/AI027(+) СОМ1(-) |
|
148 |
5Р028 |
5Р028 |
Шкаф датчиков давления 4/AI028(+) СОМ1(-) |
|
149 |
5Р029 |
5Р029 |
Шкаф датчиков давления 4/AI029(+) СОМ1(-) |
|
150 |
5Р030 |
5Р030 |
Шкаф датчиков давления 4/AI030(+) СОМ 1(-) |
|
151 |
5Р031 |
5Р031 |
Шкаф датчиков давления 4/AI031 (+) СОМ1(-) |
|
152 |
5Р032 |
5Р032 |
Шкаф датчиков давления 4/AI032(+) COMl(-) |
|
153 |
5Р033 |
5Р033 |
Шкаф датчиков давления 4/AI033(+) СОМ1(-) |
|
154 |
5Р034 |
5Р034 |
Шкаф датчиков давления 4/AI034(+) СОМ1(-) |
|
155 |
5Р035 |
5Р035 |
Шкаф датчиков давления 4/AI035(+) СОМ1(-) |
|
156 |
5Р036 |
5Р036 |
Шкаф датчиков давления 4/AI036(+) СОМ1(-) |
|
157 |
5Р037 |
5Р037 |
Шкаф датчиков давления 4/AI037(+) СОМ1(-) |
|
158 |
5Р038 |
5Р038 |
Шкаф датчиков давления 4/AI038(+) СОМ1(-) |
|
159 |
5Р039 |
5Р039 |
Шкаф датчиков давления 4/AI039(+) СОМ1(-) |
|
160 |
5Р040 |
5Р040 |
Шкаф датчиков давления 4/AI040(+) СОМ1(-) |
|
161 |
10Р001 |
ЮР001 |
Шкаф РМК 1/1AIO(+) COMl(-) |
|
162 |
10Р002 |
ЮР002 |
Шкаф РМК 1/1 AI1(+) СОМ1(-) |
|
163 |
ЮР003 |
ЮРООЗ |
Шкаф РМК 1/1 AI2(+) COMl(-) |
|
164 |
10Р004 |
ЮР004 |
Шкаф РМК 1/1 AI3(+) COMl(-) |
|
165 |
10Р005 |
10Р005 |
Шкаф РМК 1/1 AI4(+) COMl(-) |
|
166 |
10Р006 |
ЮР006 |
Шкаф РМК 1/1 AI5(+) COMl(-) |
|
167 |
10Р007 |
ЮР007 |
Шкаф РМК 1/1 AI6(+) COMl(-) |
|
168 |
10Р008 |
ЮР008 |
Шкаф РМК 1/1 AI7(+) СОМ1(-) |
|
169 |
10Р009 |
ЮР009 |
Шкаф РМК l/2AI0(+) COMl(-) |
|
170 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2А11(+) COMl(-) |
|
171 |
ЮР0И |
ЮР011 |
Шкаф РМК 1/2AI2(+) COMl(-) |
|
172 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2AI3(+) COMl(-) |
|
173 |
ЮР013 |
ЮР013 |
Шкаф РМК 1/2AI4(+) COMl(-) |
|
174 |
ЮР014 |
ЮР014 |
Шкаф РМК 1/2AI5(+) COMl(-) |
|
175 |
ЮР015 |
ЮРОЮ |
Шкаф РМК 1/2AI6(+) COMl(-) |
|
176 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2AI7(+) COMl(-) |
|
177 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК l/3AI0(+) COMl(-) |
|
178 |
ЮР018 |
ЮР018 |
Шкаф РМК 1/3AI1 (+) COMl(-) |
|
179 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/3AI2(+) COMl(-) |
|
180 |
ЮР020 |
ЮР020 |
Шкаф РМК 1/3 AI3(+) COMl(-) |
|
181 |
ЮР021 |
ЮР021 |
Шкаф РМК 1/3AI4(+) COMl(-) |
|
182 |
ЮР022 |
ЮР022 |
Шкаф РМК 1/3AI5(+) COMl(-) |
|
183 |
ЮР023 |
ЮР023 |
Шкаф РМК 1/3AI6(+) COMl(-) |
|
184 |
ЮР024 |
ЮР024 |
Шкаф РМК 1/3 AI7(+) COMl(-) |
|
185 |
ЮР025 |
ЮР025 |
Шкаф РМК 1/4АЮ(+) COMl(-) |
|
186 |
ЮР026 |
10Р026 |
Шкаф РМК 1/4AI 1(+) COMl(-) |
|
187 |
ЮР027 |
ЮР027 |
Шкаф РМК 1/4AI2(+) СОМ1(-) |
|
188 |
ЮР028 |
ЮР028 |
Шкаф РМК 1/4AI3(+) COMl(-) |
|
189 |
ЮР029 |
ЮР029 |
Шкаф РМК 1/4AI4(+) COMl(-) |
|
190 |
ЮРОЗО |
ЮРОЗО |
Шкаф РМК 1/4AI5(+) COMl(-) |
|
191 |
10Р031 |
ЮР031 |
Шкаф РМК 1/4AI6(+) COMl(-) |
|
192 |
ЮР032 |
ЮР032 |
Шкаф РМК 1/4AI7(+) COMl(-) |
|
193 |
11Р001 |
11Р001 |
Шкаф РМК 2/1АЮ(+) СОМ1(-) |
|
194 |
11Р002 |
11Р002 |
Шкаф РМК 2/1 AI 1(+) COMl(-) |
|
195 |
11Р003 |
11Р003 |
Шкаф РМК 2/1 AI2(+) COMl(-) |
|
196 |
11Р004 |
11Р004 |
Шкаф РМК 2/1 AI3(+) COMl(-) |
|
197 |
11Р005 |
11Р005 |
Шкаф РМК 2/1 AI4(+) COMl(-) |
|
198 |
11Р006 |
11Р006 |
Шкаф РМК 2/1 AI5(+) СОМ1(-) |
|
199 |
11Р007 |
11Р007 |
Шкаф РМК 2/1 AI6(+) СОМ1(-) |
|
200 |
11Р008 |
11Р008 |
Шкаф РМК 2/1 AI7(+) COMl(-) |
|
201 |
11Р009 |
11Р009 |
Шкаф РМК 2/2AI0(+) COMl(-) |
|
202 |
ИРОЮ |
ИРОЮ |
Шкаф РМК 2/2AIl(+) COMl(-) |
|
203 |
11Р011 |
ИРОИ |
Шкаф РМК 2/2AI2(+) СОМ1(-) |
|
204 |
11Р012 |
ИРОЮ |
Шкаф РМК 2/2AI3(+) COMl(-) |
|
205 |
11Р013 |
ИР013 |
Шкаф РМК 2/2AI4(+) COMl(-) |
|
206 |
11Р014 |
ИР014 |
Шкаф РМК 2/2AI5(+) СОМ1(-) |
|
207 |
11Р015 |
ИР015 |
Шкаф РМК 2/2AI6(+) COMl(-) |
|
208 |
11Р016 |
ИРОЮ |
Шкаф РМК 2/2AI7(+) COMl(-) |
|
209 |
11Р017 |
ИРОЮ |
Шкаф РМК 2/ЗАЮ(+) COMl(-) |
|
160 |
5Р040 |
5Р040 |
Шкаф датчиков давления 4/АЮ40(+) СОМ К"- ) |
|
161 |
10Р001 |
ЮР001 |
Шкаф РМК 1/1AIO(+) СОМ1(-) |
|
162 |
10Р002 |
ЮР002 |
Шкаф РМК 1/1 Al 1(+) СОМ1(-) |
|
163 |
10Р003 |
ЮРООЗ |
Шкаф РМК 1/1 AI2(+) СОМ1(-) |
|
164 |
10Р004 |
ЮР004 |
Шкаф РМК 1/1 AI3(+) COMl(-) |
|
165 |
10Р005 |
ЮР005 |
Шкаф РМК 1/1 AI4(+) COMl(-) |
|
166 |
10Р006 |
ЮР006 |
Шкаф РМК 1/1 AI5(+) COMl(-) |
|
167 |
10Р007 |
ЮР007 |
Шкаф РМК 1/1 AI6(+) COMl(-) |
|
168 |
10Р008 |
ЮР008 |
Шкаф РМК 1/1 AI7(+) СОМ1(-) |
|
169 |
10Р009 |
ЮР009 |
Шкаф РМК l/2AI0(+) COMl(-) |
|
170 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2А11(+) СОМ1(-) |
|
171 |
10Р011 |
ЮР011 |
Шкаф РМК 1/2AI2(+) СОМ1(-) |
|
172 |
ЮР012 |
10Р012 |
Шкаф РМК 1/2AI3(+) СОМ1(-) |
|
173 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2А14(+) СОМЦ-) |
|
174 |
10Р014 |
■ ЮР014 |
Шкаф РМК 1/2AI5(+) СОМ1(-) |
|
175 |
ЮР015 |
ЮР015 |
Шкаф РМК 1/2AI6(+) СОМ1(-) |
|
176 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/2AI7(+) СОМ1(-) |
|
177 |
10Р017 |
ЮР017 |
Шкаф РМК l/3AI0(+) COMl(-) |
|
178 |
ЮР018 |
ЮР018 |
Шкаф РМК 1/ЗА1Ц+) COMl(-) |
|
179 |
ЮРОЮ |
ЮРОЮ |
Шкаф РМК 1/3AI2(+) СОМ1(-) |
|
180 |
10Р020 |
ЮР020 |
Шкаф РМК 1/3AI3(+) COMl(-) |
|
181 |
10Р021 |
ЮР021 |
Шкаф РМК 1/3AI4(+) СОМ1(-) |
|
182 |
10Р022 |
ЮР022 |
Шкаф РМК 1/3 AI5(+) СОМ1(-) |
|
183 |
10Р023 |
ЮР023 |
Шкаф РМК 1/3AI6(+) СОМ1(-) |
|
184 |
10Р024 |
ЮР024 |
Шкаф РМК 1/3 AI7(+) СОМ1(-) |
|
185 |
10Р025 |
ЮР025 |
Шкаф РМК 1/4АЮ(+) СОМ1(-) |
|
186 |
ЮР026 |
ЮР026 |
Шкаф РМК 1/4AI1 (4-) СОМ1(-) |
|
187 |
ЮР027 |
ЮР027 |
Шкаф РМК 1/4AI2(+) COMl(-) |
|
188 |
ЮР028 |
ЮР028 |
Шкаф РМК 1/4AI3(+) СОМ1(-) |
|
189 |
10Р029 |
ЮР029 |
Шкаф РМК 1/4AI4(+) COMl(-) |
|
190 |
ЮРОЗО |
ЮРОЗО |
Шкаф РМК 1/4AI5(+) СОМ1(-) |
|
191 |
ЮР031 |
ЮР031 |
Шкаф РМК 1/4AI6(+) COMl(-) |
|
192 |
ЮР032 |
ЮР032 |
Шкаф РМК 1/4AI7(+) СОМ1(-) |
|
193 |
11Р001 |
11Р001 |
Шкаф РМК 2/1АЮ(+) COMl(-) |
|
194 |
11Р002 |
11Р002 |
Шкаф РМК 2/1 АП (4-) СОМ1(-) |
|
195 |
11Р003 |
11Р003 |
Шкаф РМК 2/1А12(+) COMl(-) |
|
196 |
11Р004 |
11Р004 |
Шкаф РМК 2/1А13(+) COMl(-) |
|
197 |
11Р005 |
11Р005 |
Шкаф РМК 2/1А14(+) COMl(-) |
|
198 |
11Р006 |
11Р006 |
Шкаф РМК 2/1А15(+) COMl(-) |
|
199 |
11Р007 |
11Р007 |
Шкаф РМК 2/1А16(+) COMl(-) |
|
200 |
11Р008 |
11Р008 |
Шкаф РМК 2/1А17(+) COMl(-) |
|
201 |
11Р009 |
11Р009 |
Шкаф РМК 2/2AI0(+) COMl(-) |
|
202 |
11Р0Ю |
11Р0Ю |
Шкаф РМК 2/2AI1 (+) СОМ 1 (-) |
|
203 |
ПРОН |
11Р011 |
Шкаф РМК 2/2AI2(+) COMl(-) |
|
204 |
11Р012 |
11Р012 |
Шкаф РМК 2/2AI3(4-) СОМ 1 (-) |
|
205 |
11Р013 |
11Р0Ю |
Шкаф РМК 2/2AI4(+) СОМ1(-) |
|
206 |
11Р014 |
11Р014 |
Шкаф РМК 2/2AI5(+) COMl(-) |
|
207 |
11Р015 |
11Р015 |
Шкаф РМК 2/2AI6(+) СОМ1(-) |
|
208 |
11Р016 |
11Р0Ю |
Шкаф РМК 2/2AI7(+) СОМ 1(-) |
|
209 |
11Р017 |
11Р017 1 |
Шкаф РМК 2/ЗАЮ(+) COMl(-) |
|
210 |
11Р018 |
11Р018 |
Шкаф РМК 2/3AI1 (+) СОМ1(-) |
|
211 |
11Р019 |
11Р019 |
Шкаф РМК 2/3AI2(+) СОМ1(-) |
|
212 |
11Р020 |
11Р020 |
Шкаф РМК 2/3AI3(+) СОМ1(-) |
|
213 |
11Р021 |
11Р021 |
Шкаф РМК 2/ЗА14(+) СОМЦ-) |
|
214 |
11Р022 |
11Р022 |
Шкаф РМК 2/3AI5(+) СОМ1(-) |
|
215 |
11Р023 |
11Р023 |
Шкаф РМК 2/ЗА16(+) СОМЦ-) |
|
216 |
11Р024 |
11Р024 |
Шкаф РМК 2/ЗА17(+) COMl(-) |
|
217 |
11Р025 |
11Р025 |
Шкаф РМК 2/4AI0(+) COMl(-) |
|
218 |
11Р026 |
11Р026 |
Шкаф РМК 2/4А1Ц+) COMl(-) |
|
219 |
11Р027 |
11Р027 |
Шкаф РМК 2/4AI2(+) СОМ1(-) |
|
220 |
11Р028 |
11Р028 |
Шкаф РМК 2/4AI3(+) COMl(-) |
|
221 |
11Р029 |
11Р029 |
Шкаф РМК 2/4AI4(+) COMl(-) |
|
222 |
11Р030 |
11Р030 |
Шкаф РМК 2/4AI5(+) СОМ1(-) |
|
223 |
11Р031 |
11Р031 |
Шкаф РМК 2/4AI6(+) СОМ1(-) |
|
224 |
11Р032 |
11Р032 |
Шкаф РМК 2/4AI7(+) COMl(-) |
Таблица А,6 - ИК частоты переменного тока
|
№ п/п |
Обозначение ИК в базе ПО «Метрология» |
Пин |
Контакты подключения |
|
1 |
1F001 |
1F001 |
Шкаф аналоговых сигналов 1/UF1 +IN -1N |
|
2 |
1F002 |
1F002 |
Шкаф аналоговых сигналов 1/UF2 +IN -1N |
|
3 |
1F003 |
1F003 |
Шкаф аналоговых сигналов 1/UF3 +IN -IN |
|
4 |
1F004 |
1F004 |
Шкаф аналоговых сигналов 1/UF4 +IN -IN |
|
5 |
1F005 |
1F005 |
Шкаф аналоговых сигналов 1/UF5 +IN -IN |
|
6 |
1F006 |
1F006 |
Шкаф аналоговых сигналов 1/UF6 +IN -IN |
|
7 |
1F007 |
1F007 |
Шкаф аналоговых сигналов 1/UF7 +IN -IN |
|
8 |
1F008 |
1F008 |
Шкаф аналоговых сигналов 1/UF8 +IN -IN |
|
9 |
1F009 |
1F009 |
Шкаф аналоговых сигналов 1/UF9 +IN -IN |
|
10 |
1F010 |
1F010 |
Шкаф аналоговых сигналов 1/UF10 +IN -IN |
|
11 |
1F011 |
1F011 |
Шкаф аналоговых сигналов 1/UF11 +IN -IN |
|
12 |
1F012 |
1F012 |
Шкаф аналоговых сигналов 1/UF12 +IN -IN |
|
13 |
1F013 |
1F013 |
Шкаф аналоговых сигналов 2/UF13 +IN -IN |
|
14 |
1F014 |
1F014 |
Шкаф аналоговых сигналов 2/UF14 +IN -IN |
|
15 |
1F015 |
1F015 |
Шкаф аналоговых сигналов 2/UF15 +IN -IN |
|
16 |
1F016 |
1F016 |
Шкаф аналоговых сигналов 2/UF16 +IN -IN |
|
17 |
1F017 |
1F017 |
Шкаф аналоговых сигналов 2/UF17 +IN -IN |
|
18 |
1F018 |
1F018 |
Шкаф аналоговых сигналов 2/UF18 +IN -IN |
|
19 |
1F019 |
1F019 |
Шкаф аналоговых сигналов 2/UF19 +IN -IN |
|
20 |
1F020 |
1F020 |
Шкаф аналоговых сигналов 2/UF20 +IN -IN |
|
21 |
1F021 |
1F021 |
Шкаф аналоговых сигналов 2/UF21 +IN -IN |
|
22 |
1F022 |
1F022 |
Шкаф аналоговых сигналов 2/UF22 +IN -IN |
|
23 |
1F023 |
1F023 |
Шкаф аналоговых сигналов 2/UF23 +IN -IN |
|
24 |
1F024 |
1F024 |
Шкаф аналоговых сигналов 2/UF24 +IN -IN |
ПРОТОКОЛ
поверки измерительного канала.....
Комплекс измерительно-вычислительный стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК» (Методика поверки ИНСИ.425844.000.00 МП)
-
1 Вид поверки:..................................................................................................
-
2 Дата поверки:.................................................................................................
3 Средства поверки
3.1 Рабочий эталон:
|
Наименование |
Пределы измерений (в единицах измерений параметра) |
Шаг установки |
Погрешность | |
|
нижний |
верхний | |||
3.2 Вспомогательные средства: ...............................................................................
4 Условия поверки:
|
Температура окружающего воздуха, °C | |
|
Относительная влажность воздуха, % | |
|
Атмосферное давление, мм рт. ст. |
5 Результаты экспериментальных исследований
5.1 Внешний осмотр:...........................................................................................
5.2 Результаты опробования:.................................................................................
6. Результаты метрологических исследований
6.1 Условия исследования:
|
Число ступеней измерений (контрольных точек) | |
|
Число измерений в контрольной точке | |
|
Число циклов измерений |
6.2 Составляющие погрешности:
|
Номер ступени |
Задаваемые эталонные сигналы на входе ИК, в ед. изм. |
Средние значения измеренных сигналов, в ед. изм. |
Систематичес кая погрешность, в ед. изм. |
Оценка среднего квадратического отклонения, в ед. изм. |
Сумма неисключенной систематической погрешности, в ед. изм. |
Абсолютная погрешность, в ед. изм. |
6.3 Погрешность ИК:
|
Абсолютная погрешность измерений, в ед. изм. | |
|
Приведенная (к ВП) погрешность измерений, % | |
|
Пределы допускаемой погрешности измерений, % |
7 Вывод:
Приведенная (к ВП) погрешность ИК...................., находится в пределах ±..........%,
допускаемых согласно методики поверки комплекса измерительно-вычислительного стенда 40 МВт сборочного испытательного корпуса корабельных газотурбинных агрегатов «ИВК-40 СИКК».
Дата очередной поверки:........................................
Поверитель________________________
(подпись)
(дата)
(Ф.И.О.)
СПИСОК ССЫЛОК НА НОРМАТИВНО-ТЕХНИЧЕСКУЮ ДОКУМЕНТАЦИЮ
ОСТ 1 01021-93 «Стенды испытательные авиационные газотрубных двигателей. Общие требования».
ПР 50.2.006-94 «ГСП. Порядок проведения поверки средств измерений».
ГОСТ 8.009-84 «ГСП. Нормируемые метрологические характеристики средств измерений».
МИ 2440-97 «ГСИ. Методы экспериментального определения и контроля характеристик погрешности измерительных каналов измерительных систем и измерительных комплексов».
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
МИ 1317-2004 «ГСИ. Результаты и характеристики погрешностей измерений. Формы представления. Способы использования при испытаниях образцов продукции и контроля их параметров».
ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения».
«Правила технической эксплуатации электроустановок потребителей»
ПОТ Р М-016-2001, РД 153-34.0-03.150-00 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок».
ГОСТ 12.1.019-2009 «ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты».
ГОСТ 12.1.038-82 «ССБТ. Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов».
ГОСТ 12.1.030-81 «ССБТ Электробезопасность. Защитное заземление, зануление».
ГОСТ 12.2.007.0-75 «ССБТ. Изделия электротехнические. Общие требования безопасности».
ГОСТ 12.1.004-91 «ССБТ. Пожарная безопасность. Общие требования».
ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне Г10 ^30 А».
ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
Приложение Г (рекомендуемое) ПРИНЯТЫЕ В ДОКУМЕНТЕ СОКРАЩЕННЫЕ ОБОЗНАЧЕНИЯВП - верхний предел диапазона измерений;
ИВК - комплекс измерительно-вычислительный;
ИК - измерительный канал;
МП - методика поверки;
MX - метрологические характеристики;
ПО - программное обеспечение;
СИ - средство измерений.
Приложение Д (рекомендуемое) Основные MX ИВКТаблица Д. 1 - Метрологические характеристики
|
Наименование измеряемого параметра |
Диапазон измерений |
Пределы допускаемой погрешности измерений |
Количество ИК |
|
ИК напряжения постоянного тока | |||
|
Напряжение постоянного тока, соответствующее значениям температуры |
от минус 2 до 55 мВ |
±0,05 % от верхнего предела измерения (ВП) |
192 |
|
Напряжение постоянного тока, соответствующее значениям виброскорости |
от 0 до 5 В |
±0,05 % от ВП |
12 |
|
Напряжение постоянного тока |
от 0 до 10В |
±0,05 % от ВП |
8 |
|
ИК сопротивления постоянному току | |||
|
Сопротивление постоянному току, соответствующее значениям температуры |
от 40 до 100 Ом |
±0,05 % от ВП |
48 |
|
от 80 до 200 Ом |
±0,05 % от ВП |
48 | |
|
ИК силы постоянного тока | |||
|
Сила постоянного тока |
от 4 до 20 мА |
±0,05 % от ВП |
224 |
|
ИК частоты переменного тока | |||
|
Частота переменного тока |
от 10 до 30000 Гц |
±0,02 % от ВП |
24 |
