СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор

Технический директор

ООО «ИЦРМ»

Устройства контроля токов и напряжений УК'Т-8, УКТН-16, УК'ДТН

Методика поверки

г. Видное

2016 г.

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на устройства контроля токов и напряжений УКТ-8, УКТН-16, УКДТН (далее - устройства) и устанавливает методику их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять устройства, принятые отделом технического контроля организации-изготовителя или уполномоченным на то представителем организации, до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять устройства в процессе эксплуатации и хранения, которые были подвергнуты регламентным работам необходимого вида, и в эксплуатационных документах на которые есть отметка о выполнении указанных работ.

  • 1.4 Периодичность поверки в процессе эксплуатации и хранении устанавливается потребителем с учетом условий и интенсивности эксплуатации устройств, но не реже одного раза в два года.

2 ОПЕРАЦИИ ПОВЕРКИ

операций поверки устройства бракуют и его поверку прекращают.

2.1 При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование

8.2

Да

Да

Подтверждение соответствия программного обеспечения

8.3

Да

Да

Проверка электрической прочности изоляции

8.4

Да

Нет

Проверка электрического сопротивления изоляции

8.5

Да

Да

Проверка допускаемых погрешностей измерения

8.6

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приве

дённые в таблице 2.

Таблица 2

Наименование, обозначение

Тип

Требуемые характеристики (Госреестр №)

Основные средства поверки

1. Калибратор многофункциональный

Fluke 5520А

51160-12

2. Калибратор универсальный (с блоком ПНТ-50)

Н4-11

25610-03

Вспомогательные средства поверки

3. Установку для проверки параметров электрической безопасности

GPT-79803

50682-12

4. Термогигрометр электронный

«CENTER» модель 313

22129-09

Наименование, обозначение

Тип

Требуемые характеристики (Госреестр №)

5. Барометр-анероид метеорологический

БАММ-1

5738-76

3.2 Допускается применение других средств поверки, обеспечивающих определе

ние характеристик прибора с требуемой точностью.

  • 3.3 Применяемые средства поверки должны быть исправны.

  • 3.4 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно бьггь аттестовано.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, аттестованные в качестве поверителей средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Соблюдают также требования безопасности, изложенные в эксплуатационных документах на устройства и применяемые средства измерений.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

  • 5.3 Должны также быть обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия применения:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 80 до 106,7 кПа.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать устройства в условиях окружающей среды, указанных в п.6.1, не менее 2 ч, если они находились в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации (все средства измерений должны быть исправны и поверены).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 При проведении внешнего осмотра устройства проверяют:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие серийного номера указанному в руководстве по эксплуатации;

  • - маркировку и наличие необходимых надписей на наружных панелях;

  • - разборные контактные соединения должны иметь маркировку, а резьба винтов и гаек должна быть исправна;

  • - на корпусе устройств не должно быть трещин, царапин, забоин, сколов;

  • - отдельные части устройств должны быть прочно закреплены.

Результаты проверки считают положительными, если выполняются все вышеуказанные требования.

  • 8.2 Опробование устройств проводится в следующей последовательности:

  • 1) Подготовить устройство в соответствии с руководством по эксплуатации.

  • 2) Включить устройство в соответствии с руководством по эксплуатации.

  • 3) При включении устройства должна загореться световая индикация.

Результат опробования считают положительным, если происходит включение световой индикации устройств.

  • 8.3 Подтверждение соответствия программного обеспечения.

Для подтверждения соответствия программного обеспечения (далее по тексту - ПО) необходимо:

  • 1) Подготовить устройство в соответствии с руководством по эксплуатации.

  • 2) Включить устройство в соответствии с руководством по эксплуатации.

  • 3) Загрузить программное обеспечение устройства.

  • 4) Считать и сравнить номер версии программного обеспечения, указанного в программе на устройство с номером версии в описании типа.

Результат проверки считают положительным, если наименование и номер версии ПО соответствуют указанным в описании типа на устройства.

  • 8.4 Проверка электрической прочности изоляции.

Проверку электрической прочности изоляции в следующей последовательности:

  • 1) Включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации.

  • 2) Подключить GPT-79803 между цепями, указанными в таблице 3.

  • 3) При помощи GPT-79803 воспроизвести испытательное напряжение переменного

тока с частотой 50 Гц согласно таблице 3. Таблица 3

Испытуемая цепь

Значение испытательного напряжения, В

Между цепями питания, соединёнными между собой, и корпусом устройства

300

Между входными измерительными каналами напряжения, соединенными между собой, и корпусом устройства

1500

Между цепями последовательного коммуникационного интерфейса и цепями питания устройства

300

Между цепями питания, соединенными между собой и входными измерительными каналами напряжения устройства

1500

Между измерительными каналами напряжения устройства

1500

  • 4) Выдержать испытуемые цепи под действием испытательного напряжения в течение 1 мин.

  • 5) Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

  • 8.5 Проверка электрического сопротивления изоляции

  • 1) Включить GPT-79803 в соответствии с руководством по эксплуатации.

  • 2) Подключить GPT-79803 между цепями, указанными в таблице 4.

Таблица 4

Испытуемая цепь

Значение испытательного напряжения, В

Значение электрического сопротивления, МОм, не менее

Между цепями питания, соединёнными между собой, и корпусом устройства

500

40

Между измерительными цепями по напряжению, соединёнными между собой, и корпусом устройства

200

Между         цепями         последовательного

коммуникационного интерфейса, соединенными между собой, и корпусом устройства

40

  • 3) Установить на выходе установки GPT-79803 напряжение постоянного тока 500 В.

  • 4) Провести измерение электрического сопротивления изоляции не менее 3 раз.

Результаты испытания считаются положительными, если измеренное значение электрического сопротивления составляет не менее значений, указанных в таблице 4.

  • 8.6 Проверка допускаемых погрешностей измерения

    • 8.6.1 Проверка допускаемых основных погрешностей устройств УКТ-8.

      • 8.6.1.1 Проверка допускаемой основной относительной погрешности измерения среднеквадратического значения силы переменного тока.

Проверку проводить при помощи калибратора многофункционального Fluke 5520А (далее по тексту - калибратор) для всех измерительных каналов в следующей последовательности:

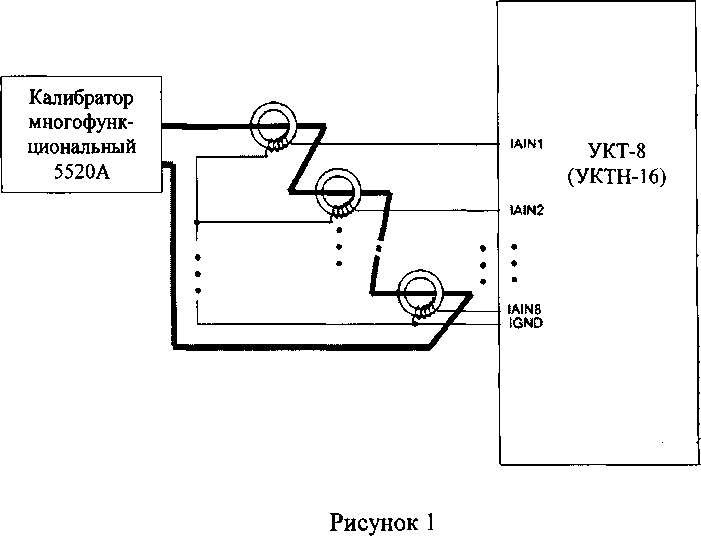

  • 1) Собрать схему, представленную на рисунке 1.

  • 2) Пропустить через токовые трансформаторы (из комплекта поставки устройства УТК-8) провод, и подключить его к калибратору.

  • 3) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

  • 4) При помощи калибратора воспроизвести испытательный сигнал силы переменного тока равный 5 мА с частотой 50 Гц.

  • 5) Произвести измерение среднеквадратического значения силы переменного тока, измеренного при помощи устройства,

  • 6) Сравнить измеренные значения среднеквадратического значения силы переменного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения среднеквадратического значения силы переменного тока по формуле (1).

8Х = Хи~*°-100;            (1)

^0

где Хи - напряжение (сила) переменного (постоянного) тока, измеренное при помощи устройства, В (мА);

Хо - напряжение (сила) переменного (постоянного) тока, воспроизведенное при помощи калибратора, В (мА);

  • 8) Повторить пункты 4)-5) при значениях частоты переменного тока 25 и 150 Гц.

  • 9) Повторить пункты 4)-6) при значениях силы переменного тока 25, 50, 100, 200, 1000,2000, 4000, 8000 мА.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

  • 8.6.1.2 Проверка допускаемой абсолютной погрешности измерения временных параметров манипулирующей последовательности.

Проверку проводить при помощи калибратора универсального Н4-11 (далее по тек-сту-Н4-11) в следующей последовательности:

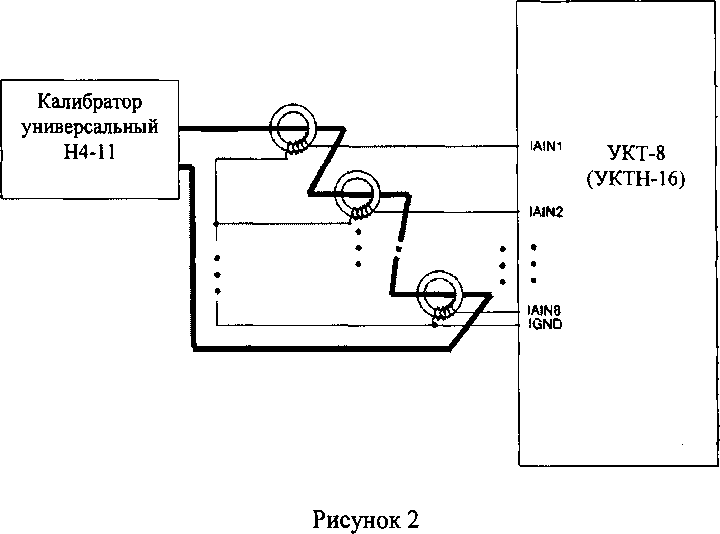

  • 1) Собрать схему, представленную на рисунке 2.

  • 2) Включить Н4-11 и устройство в соответствии с их руководствами по эксплуатации.

  • 3) Пропустить через токовые трансформаторы (из комплекта поставки устройства УТК-8) провод, и подключить его к Н4-11.

  • 4) При помощи Н4-11 воспроизвести испытательный сигнал силы переменного тока равный 2 А с частотой 75 Гц.

  • 5) Считывают результаты измерений с устройства со всех измерительных каналов.

  • 6) При помощи калибратора моделируют выходной ток, соответствующий коду «3» путевого трансмиттера КПТШ-5.

  • 7) Результат расшифровки УКТ-8 импульсной последовательности должен соответ-ствоввать однозначному определению типа трансмиттера с соответсвующим передаваемым кодом.

  • 8) В окне «Монитор команд» считывают значение длительности измеренных временных интервалов.

  • 9) Рассчитать значение абсолютной погрешности измерения временных параметров манипулирую последовательности по формуле (2).

M = t -t                                (2)

изм ex                                                      V '

где /изм - измеренное значение временных параметров манипулирующей последовательности при помощи устройства, с;

/изм - заданное значение временных параметров манипулирующей последовательности при помощи Н4-11, с.

  • 10) Повторить пункты 4) - 9) при значениях частоты переменного тока 50 и 25 Гц.

И) Повторить пункты 4)-10) модулируя выходной ток последовательностью импульсов соответствующей кодам «Ж» и «КЖ» путевого трансмиттера КПТШ-5.

12) Повторить пункты 4)-11) модулируя выходной ток последовательностью импульсов соответствующей кодам «3», «Ж», и «КЖ» путевого трансмиттера КПТШ-7.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, представленных в Приложении А.

  • 8.6.2 Проверка допускаемых основных погрешностей для устройств УКТН-16.

    • 8.6.2.1 Проверка допускаемых погрешностей измерения среднеквадратического значения напряжения переменного тока (в широкополосном режиме и режиме переменного тока).

Проверку проводить при помощи калибратора для всех измерительных каналов в следующей последовательности:

  • 1) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

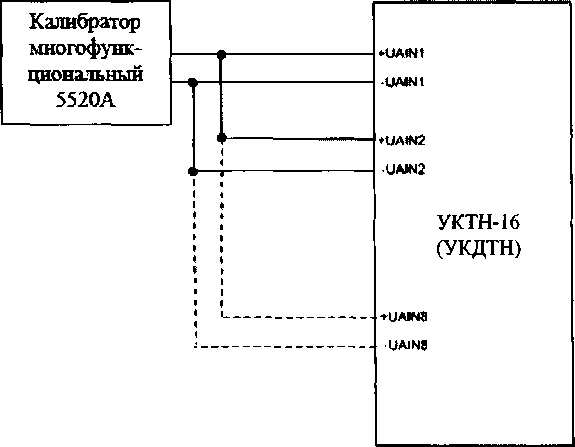

  • 2) Собрать схему, представленную на рисунке 3.

Рисунок 3

  • 3) Перевести устройство в широкополосный режим работы, согласно руководству по эксплуатации.

  • 4) При помощи калибратора воспроизвести испытательный сигнал напряжения переменного тока равный 1 В с частотой 50 Гц.

  • 5) Произвести измерение напряжения переменного тока, измеренного при помощи устройства.

  • 6) Сравнить измеренные значения напряжения переменного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения напряжения переменного тока по формуле (1).

  • 8) Повторить пункты 4)-7) при значениях частоты переменного тока 20 Гц и 7000 Гц.

  • 9) Повторить пункты 4)-8) при значениях напряжения переменного тока 10, 50,125, 250 В.

  • 10) Перевести устройство в режим переменного тока, согласно руководству по эксплуатации, и повторить пункты 4)-9).

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

  • 8.6.2.2 Проверка допускаемых погрешностей измерения напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока).

Проверку проводить при помощи калибратора для всех измерительных каналов в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 3.

  • 2) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

  • 3) Перевести устройство в режим постоянного тока, согласно руководству по эксплуатации.

  • 4) При помощи калибратора воспроизвести испытательный сигнал напряжения постоянного тока равный 1 В.

  • 5) Произвести измерение напряжения постоянного тока, измеренного при помощи устройства.

  • 6) Сравнить измеренные значения напряжения постоянного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения напряжения постоянного тока по формуле (1).

  • 8) Повторить пункты 4)-7) при значениях напряжения постоянного тока 50, 125, 175, 250 В.

  • 9) Перевести устройство в широкополосный режим, согласно руководству по эксплуатации, и повторить пункты 4)-8).

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А

  • 8.6.2.3 Проверка допускаемых погрешностей измерения среднеквадратического значения силы переменного тока.

Проверку при помощи калибратора для всех измерительных каналов в следующей последовательности :

  • 1) Собрать схему, представленную на рисунке 1.

  • 2) Пропустить через токовые трансформаторы (из комплекта поставки устройства УТК-8) провод, и подключить его к калибратору.

  • 3) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

  • 4) При помощи калибратора воспроизвести испытательный сигнал силы переменного тока равный 5 мА с частотой 50 Гц.

  • 5) Произвести измерение среднеквадратического значения силы переменного тока, измеренного при помощи устройства.

  • 6) Сравнить измеренные значения среднеквадратического значения силы переменного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения среднеквадратического значения силы переменного тока по формуле (1).

  • 8) Повторить пункты 4)-5) при значениях частоты переменного тока 250 и 500 Гц.

  • 9) Повторить пункты 4)-6) при значениях силы переменного тока 125, 250, 375, 500 мА.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

  • 8.6.3 Проверка допускаемых погрешностей измерения устройств УКДТН.

    • 8.6.3.1 Проверка допускаемых погрешностей измерения напряжения переменного (в режиме «СКЗ» и режиме «среднего значения»).

Проверку проводить при помощи калибратора для всех измерительных каналов в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 3.

  • 2) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

  • 3) Перевести устройство в режим «СКЗ», согласно руководству по эксплуатации.

  • 4) При помощи калибратора поочередно воспроизвести 5 испытательных сигналов напряжения переменного тока с частотой 50 Гц, равномерно распределенных по диапазону измерения.

  • 5) Произвести измерение напряжения переменного тока, измеренного при помощи устройства.

  • 6) Сравнить измеренные значения напряжения переменного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения напряжения переменного тока по формуле (1).

  • 8) Повторить пункты 4)-7) при значениях частоты переменного тока 10 Гц и 100 Гц.

  • 9) Перевести устройство в режим «среднего значения» и повторить пункты 4)-8) при значениях напряжения переменного тока.

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

  • 8.6.3.2 Проверка пределов допускаемых погрешностей измерения напряжения постоянного тока (в режиме «СКЗ» и режиме «среднего значения»).

Проверку проводить при помощи калибратора для всех измерительных каналов в следующей последовательности:

  • 1) Собрать схему, представленную на рисунке 1.

  • 2) Включить калибратор и устройство в соответствии с их руководствами по эксплуатации.

  • 3) Перевести устройство в режим «СКЗ», согласно руководству по эксплуатации.

  • 4) При помощи калибратора воспроизвести 5 испытательных сигналов напряжения постоянного тока, равномерно распределенных по диапазону измерения.

  • 5) Произвести измерение напряжения постоянного тока, измеренного при помощи устройства.

  • 6) Сравнить измеренные значения напряжения постоянного тока при помощи устройства с воспроизведенными при помощи калибратора.

  • 7) Рассчитать относительную погрешность измерения напряжения постоянного тока по формуле (1).

  • 8) Перевести устройство в режим «среднего значения» и повторить пункты 4)-8).

Результаты проверки считать положительными, если полученные значения погрешностей не превышают пределов, установленных в Приложении А.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Результаты поверки устройств оформить в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 9.2 При положительном результате поверки устройства удостоверяются знаком поверки и записью в паспорте, заверяемой подписью поверителя и знаком поверки или выдается «Свидетельство о поверке».

  • 9.3 При отрицательном результате поверки устройства не допускаются к дальнейшему применению, знак поверки гасится, «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» или делается соответствующая запись в паспорте на устройства.

Приложение А (Обязательное)

Таблица А.1 - Метрологические характеристики устройств

Характеристика

Значение

Устройства УКТ-8

Диапазоны измерения среднеквадратического значения силы переменного тока в диапазоне частот от 25 до 150 Гц, мА

от 5 до 200 включ. св. 200 до 8000

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения силы переменного тока, %

±[2,5+0,2-(Imax/Ix)]

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения силы переменного тока, вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Максимальная длительность элемента импульсной манипулирующей последовательности УКТ-8, с, не более

1,9

Пределы допускаемой абсолютной погрешности измерения временных параметров манипулирующей последовательности для УКТ-8, мс

±4

Устройства УКТН-16

Диапазон измерения среднеквадратического значения напряжения переменного тока в диапазоне частот от 20 до 7000 Гц (в широкополосном режиме и режиме переменного тока), В

от 1 до 250

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения напряжения переменного тока (в широкополосном режиме и режиме переменного тока), %

±[0,9+0, l-(Umax/Ux)]

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения напряжения переменного тока (в широкополосном режиме и режиме переменного тока), вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Диапазон измерения напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), В

от 1 до 250

Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), %

±[1,1 +0,1 '(Umax/Ux)]

Пределы допускаемой дополнительной относительной погрешности измерения напряжения постоянного тока (в широкополосном режиме и режиме постоянного тока), вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Диапазон измерения среднеквадратического значения силы переменного тока в диапазоне частот от 50 до 500 Гц, мА

от 5 до 500

Пределы допускаемой основной относительной погрешности измерения среднеквадратического значения силы переменного тока, %

±[2,5+0,2-(Imax/Ix)l

Пределы допускаемой дополнительной относительной погрешности измерения среднеквадратического значения силы переменного тока, вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Устройства УКДТН

Диапазоны измерения напряжения переменного тока, В:

  • - в режиме «СКЗ» в диапазоне частот от 10 до 100 Гц

  • - в режиме «среднего значения» в диапазоне частот от 10 до 100 Гц

от 0,01 до 5,0 от 0,001 до 0,5 от -4,5 до +4,5

Характеристика

Значение

от -0,45 до +0,45

Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока (в режиме «СКЗ» и в режиме «среднего значения»), %

±[0,l+0,4-(Umax/Ux)]

Пределы допускаемой дополнительной относительной погрешности измерения напряжения переменного тока (в режиме «СКЗ» и в режиме «среднего значения»), вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Диапазоны измерения напряжения постоянного тока, В:

  • - а) в режиме «СКЗ»

  • - б) в режиме «среднего значения»

от 0,01 до 7,0 от 0,001 до 0,7 от -7,0 до +7,0 от -0,7 до +0,7

Пределы допускаемой основной относительной погрешности измерения напряжения постоянного тока (в режиме «СКЗ» и в режиме «среднего значения»), %

±[0,l+0,4-(Umax/Ux)]

Пределы допускаемой дополнительной относительной погрешности измерения напряжения постоянного тока (в режиме «СКЗ» и в режиме «среднего значения»), вызванной влиянием изменения температуры окружающего воздуха на каждые 10 °C, от основной погрешности, %

±0,5

Примечания

Imax (Umax) - верхнее значение диапазона измерения; lx (Ux) - измеренное значение.

13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
