Методика поверки «ГСИ. ГАЗОАНАЛИЗАТОРЫ ЭССА» (МП ЯРКГ 1.550.001)

Государственная система обеспечения единства измерений

ГАЗОАНАЛИЗАТОРЫ

ЭССА

Методика поверки

ЯРКГ 1.550.001 МП

Москва 2008

2 ЯРКГ 1.550.001 МП

Настоящая методика поверки распространяется на газоанализаторы ЭССА (в дальнейшем газоанализаторы), выпускаемые ООО БЮРО АНАЛИТИЧЕСКОГО ПРИБОРОСТРОЕНИЯ «ХРОМДЕТ-ЭКОЛОГИЯ» в соответствии с техническими условиями ЯРКГ 1.550.001 ТУ.

Методика устанавливает методы и средства первичной и периодической поверок газоанализаторов при выпуске и в процессе эксплуатации.

Межповерочный интервал - 1 год.

• 1.1. При проведении поверки выполняют операции, указанные в таблице

• 1.

Таблица 1

• 1.2. Если при проведении какой-либо операции поверки получен отрицательный результат, дальнейшая проверка прекращается.

• 1.3. При проведении поверки должны выполняться следующие требования безопасности:

• -  к работе должны допускаться лица не моложе 18 лет, прошедшие вводный инструктаж;

• - должны выполняться правила техники безопасности для защиты персонала от поражения электрическим током согласно классу III ГОСТ 12.2.007.075;

ЯРКГ 1.550.001 МП 3

- должны выполняться правила техники безопасности в соответствии с “Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением (ПБ 10-115-96);

- не допускается сброс ПГС в атмосферу рабочих помещений;

- помещение должно быть оборудовано вытяжкой.

При проведении поверки должны применяться указанные ниже средства:

1.      Термометр ТЛ-4, ГОСТ 28498-90.

• 2. Психрометр аспирационный электрический М-34, ТУ 25-1607.05485. Диапазон измерений 10 - 100%.

• 3.      Барометр-анероид специальный БАММ-1. Диапазон измерений 80 -

106 кПа, погрешность измерений ± 200 Па, ТУ 25-04-1513-79.

• 4.      Вольтметр универсальный В7-27. Ек2.710.005 ТУ.

• 5.       Блок питания Б5-47, 3.233.220-ТУ.

• 6.       Блок питания Б5-44

• 7.      Миллиамперметр М4230 диапазон измерений 0 - 50 мА., кл.1,5.

• 8.      Мегаомметром МА 100/4 с рабочим напряжением 500 В, Кл 3,5

• 9.      Пробойная установка УПУ-1М УЗ.771.001 ТУ.

• 10.     Генератор аммиака переносной ГЕА-01, ЯРКГ 5.184.003 ТУ. Диапазон создаваемых концентраций аммиака в воздухе от 10 до 2000 мг/м³, пределы допускаемой относительной погрешности ± 7 %.

• 11.     Генератор газовых смесей ГГС-03-03, ШДЭК. 418313.001 ТУ, в комплекте с ГСО-ПГС NH3/N2, СО/воздух, NO2/N2, NO/N2, H2S/N2, SO₂/N₂ в баллонах под давлением по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± (5 -7) %.

• 12.     Генератор ТДГ-01 с ИМ сероводорода, ИМ диоксида серы, ИМ диоксида азота по ИБЯЛ.418319.013 ТУ

• 13.     Установка УПГС-01Х, АБЛК.468784.400 ТУ, для получения ПГС хлора в воздухе в диапазоне от 0,5 до 50,0 мг/м³, пределы допускаемой относительной погрешности

± 7 %.

• 14.     Генератор ГХ-120, ТУ 4215-008-33184512-97, для получения ПГС хлора в воздухе в диапазоне 0,5 - 22 мг/м³, пределы допускаемой относительной погрешности ± 7 %.

• 15.     Генератор озона ГС-024 2-го разряда, ТУ 4215-012-23136558-2002, пределы допускаемой относительной погрешности ± 7 %.

• 16.     ГСО-ПГС O₂/N₂ , СН₄ и С3Н₈ в воздухе в баллонах под давлением по ТУ 6-16-2956-92.

• 17.     Поверочный нулевой газ (воздух) в баллоне под давлением, ТУ 621-5-82.

4 ЯРКГ 1.550.001 МП

• 18. Индикатор расхода-ротаметр РМ-А-0.083 УЗ по ТУ 25-02.070213-82, Кл. 4.

• 19. Вентиль тонкой регулировки АПИ 4.463.008

• 20.     Секундомер СОПпр-2а-3-221, ГОСТ 25336-82.

• 21.     Трубка фторопластовая Ф4-Д по ТУ6-05-987-79.

Примечание:

• - все средства поверки должны иметь действующие свидетельства о поверки и аттестаты;

• - допускается применение других средств поверки, метрологические характеристики не хуже указанных.

• 3.1. При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, С                    20 ± 5

  • - относительная влажность, %                            55 ± 5

  • - атмосферное давление, кПа                             от 30 до 80

  • - напряжение питания переменного тока, В                 220⁺²²_-33

  • - частота, Гц                                                50 ± 1

• 3.2. При проведении поверки приборы не должны подвергаться тряске, ударам, воздействию внешних электромагнитных полей, превышающих фоновые.

• 3.3. ГСО-ПГС в баллонах под давлением должны быть в течение 24 часов выдержаны в помещении, в котором производится поверка.

Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• 4.1. Проверить комплектность газоанализатора в соответствии с Руководством по эксплуатации ЯРКГ 1.550.001-(0Х)РЭ.

• 4.3. Подготовить газоанализатор к работе в соответствии Руководством по эксплуатации ЯРКГ 1.550.001-(0Х)РЭ;

• 4.4. Собрать схему для поверки согласно рис. 1 и 2.

• 5.1. Внешний осмотр

При внешнем осмотре должны быть:

- установлено отсутствие механических повреждений, которые могут влиять на работоспособность газоанализатора;

ЯРКГ 1.550.001 МП 5

- проверены комплектность газоанализатора, наличие пломб, состояние маркировки и внешнего вида, состояние крепежных деталей, исправность органов управления и настройки.

Результаты внешнего осмотра считаются удовлетворительными, если газоанализатор соответствует требованиям Руководства по эксплуатации ЯРКГ 1.550.001-(0Х)РЭ.

• 5.2. Опробование

• 5.2.1. Проверка электрического сопротивления изоляции

Испытаниям подвергается блок сигнализации (БС) и блок измерения и сигнализации (БИС) газоанализаторов. Измерение электрического сопротивления изоляции проводится мегаомметром МА 100/4. Сопротивление поочередно измеряется между «сухими» контактами реле и контактами вилки сетевого питания.

Газоанализатор считается выдержавшим испытание, если сопротивление изоляции не менее 40 МОм.

• 5.2.2. Проверка электрической прочности изоляции

Проверка прочности изоляции газоанализатора проводится на пробойной установке УПУ-1М.

Испытаниям подвергается БС газоанализаторов исполнения БС/(И)/(Р)/(Н). Испытательное напряжение частотой 50 Гц прикладывается к контактам в соответствии с таблицей 2.

______________________________________________ Таблица 2

Испытательное напряжение повышается плавно, начиная с 0 до 1500 В за время не менее 10 с. Блок выдерживают под действием испытательного напряжения в течение 1 мин. Затем напряжение снижают до 0 В.

Газоанализатор считается выдержавшим испытание на электрическую прочность изоляции, если во время испытаний отсутствовал пробой в указанных цепях, а ток утечки не должен превышать 5 мА.

5.3. Определение метрологических характеристик

5.3.1 Определение основной погрешности измерения

Определение основной погрешности измерительных каналов для всех моделей газоанализаторов проводят при пропускании ПГС № 1-2-3-2-1-3. Время пропускания ПГС - не менее 5 мин. Расход ПГС должен составлять (0,4 ± 0,1) дм³/мин.

Основную приведенную погрешность, в %, рассчитывают для диапазона, в котором нормирована основная приведенная погрешность, по формуле:

с-C

где Q - измеренное значение массовой концентрации или объемной доли измеряемого компонента в одной точке, мг/м³ или % (об.);

Со - действительное значение массовой концентрации или объемной доли измеряемого компонента в ПГС, мг/м³ или % (об.);

С_к - верхний предел диапазона измерений, для которого нормированы пределы допускаемой основной приведенной погрешности (см. ПРИЛОЖЕНИЕ 3).

Газоанализатор считается выдержавшим испытания, если полученные значения основной приведенной погрешности y_i в каждой точке не превышают значений, указанных в ПРИЛОЖЕНИИ 3.

Основную относительную погрешность, в %, рассчитывают для диапазона, в котором нормирована основная относительная погрешность, по форму-

ле:

где Q - измеренное значение массовой концентрации определяемого компонента в ПГС в одной точке, мг/м³

Со - действительное значение массовой концентрации измеряемого компонента в ПГС, мг/м³

Газоанализатор считается выдержавшим испытания, если значения основной относительной погрешности A_i в каждой точке не превышают значений, указанных в ПРИЛОЖЕНИИ 3.

• 5.4. Определение времени установления показаний

Допускается проводить определение времени установления показаний одновременно с определением основной погрешности по п. 5.3.1в следующем порядке:

• - на вход газоанализатора подают ПГС №3 (ПРИЛОЖЕНИЕ 1), соответственно поверяемому измерительному каналу), фиксируют установившиеся показания газоанализатора;

• - вычисляют значение, равное 0,9 установившихся показаний газоанализатора;

ЯРКГ 1.550.001 МП 7

- подают на вход газоанализатора ПГС № 3, включают секундомер и фиксируют время достижения значения, равного 0,9 установившихся показаний.

Результаты испытания считают положительными, если время установления показаний для измерительных каналов с электрохимическими детекторами не превышает 90 с, для измерительных каналов с термокаталитическими детекторами не превышает 15 с.

• 5.5. Определение относительной погрешности и времени срабатывания сигнализации

Испытания проводить в следующей последовательности:

• - подавать в течение 5 мин на вход адаптера ПГС с массовой концентрацией или объемной долей определяемого компонента, превышающей в 1,5 раза установленное пороговое значение; адаптер должен быть снят;

• - расход ПГС должен составлять (0,4 ±0,1) дм³/мин;

• - надеть адаптер на детектор ИП или БИС и одновременно включить секундомер;

• - зафиксировать показания газоанализатора и показания по секундомеру в момент срабатывания сигнализации.

Относительную погрешность срабатывания сигнализации рассчитывают по формуле:

S   Cc^C „J¹⁰⁰

^Спор (12)

где С_ср - измеренное значение массовой концентрации или объемной доли измеряемого компонента, при которой произошло срабатывание сигнализации, мг/м³ или % (об.);

С_пор - установленное пороговое значение, мг/м³ или % (об.).

Газоанализаторы считаются выдержавшими испытания, если относительная погрешность срабатывания сигнализации не превышает ± 2,5 % для канала кислорода и ± 10 % для остальных измерительных каналов, а время срабатывания сигнализации не превышает 60 с для всех измерительных каналов, кроме метана, а для метана не превышает 15 с.

6.1 . Результат поверки оформляются протоколом и свидетельством о поверке установлено формы по ПР50.2006.- 94.

• 6.2. Сведения о первичной поверке заносятся в раздел 4 Паспорта на газоанализатор ЯРКГ 1.550.001-(0Х)ПС.

• 6.3. При отрицательных результатах поверки газоанализатор не допускают к применению и выдают извещение о непригодности установленной формы по ПР 50.2.006-94.

Х2/ПП

Х3/(К)(К)

3

Детектор

Источник ПГС

ПГС

ИП оксида углерода

радуировочная

насадка

R        3

4

Выкл Вкл

Х1/ПП

епь Конт

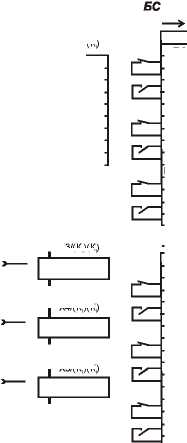

РИС. 1

Схема для поверки газоанализаторов исполнения БС БС- блок сигнализации; А- амперметр;

Ш1 - пульт проверочный

БИС

Х1

А

Только для газоанализаторов

ЭССА - СО - СН ЭССА - СО - СН /2

К 1

К 2

К 3

Разъем для подключения внешних исполнительных устройств

Сеть 220

Сеть 220

Градуировочная насадка

Чувствительный элемент

Кон^Цепь

2

ПГС

Только для газоанализатора

ЭССА - СО - СН4/2

£

Только для газоанализатора ЭССА - СО - СН₄/2

РИС.2. Схема проверки работоспособности БИС, проверки работоспособности и градуировки газоанализаторов.

БИС - блок измерения и сигнализации; ИП - измерительный преобразователь СН4;

ПГС - источник поверочной газовой сети; ПП - пульт поверочный.

V - вольтметр, А - амперметр, К1 - гнездо контрольной точки первого измерительного канала СН4, К 2 - гнездо контрольной точки второго измерительного канала СН 4, К3 -гнездо контрольной точки измерительного канала СО.

ПРИЛОЖЕНИЕ 1

Перечень ПГС, применяемых при проведении поверки

ПРИЛОЖЕНИЕ 2

1. Определение массовой концентрации измеряемого компонента по выходному сигналу ИП всех газоанализаторов, кроме измерительного канала СО газоанализаторов исполнения МБ.

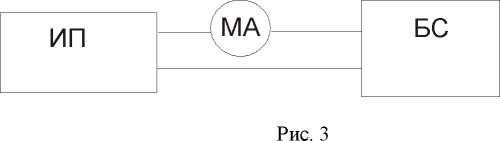

Выходным сигналом ИП является аналоговый токовый сигнал 4 - 20 мА. Для определения массовой концентрации измеряемого компонента необходимо включить последовательно в цепь ИП - БС миллиамперметр, как показано на рисунке 1.

Измеряемая концентрация определяется по формуле:

Ci = К1 х (Ii -4)                где,

С - определяемая концентрация при подаче ПГС № i, (мг/м³,% (об.);

I_i - значение измеренного тока при подаче ПГС № i, (мА).

К1 - определяется из таблицы 1.

Приложение 2. Таблица 1 Коэффициенты К₁, используемые для расчета токового сигнала ИП

2. Определение массовой концентрации компонента по выходному сигналу газоанализаторов исполнения МБ

ЯРКГ 1.550.001 МП 13 Приложение 2. Таблица 2

Коэффициенты К₂, используемые для расчета аналоговых потенциальных сигналов газоанализаторов исполнения МБ

ПРИЛОЖЕНИЕ 3

Диапазоны измерений массовой концентрации и объемной доли определяемых компонентов в воздухе рабочей зоны, а также погрешности измерения газоанализаторов ЭССА

СОГЛАСОВАНО

Н. Яншин

_____2Qd2r.

УТВЕРЖДАЮ

Генеральный директор ООО

ИЗВЕЩЕНИЕ ЯРКГ.8-11 об изменении № 1 Методики поверки Газоанализаторов ЭССА

ЯРКГ 1.550.001 МП

Методика поверки ЯРКГ 1.550.001 МП

Страница 1, первый абзац заменить на:

Настоящая методика распространяется на все газоанализаторы ЭССА (в дальнейшем газоанализаторы), выпущенные ранее и выпускаемые ООО «БАП «ХРОМ-ДЕТ-ЭКОЛОГИЯ» в соответствии с техническими условиями ЯРКГ 1.550.001ТУ.

Страница 3, п. 3.1

- атмосферное давление, кПа          от 96,6 до 104,8

Составил__Полотнюк

Проверил Симонов

Контрольную копию исправил:
