УТВЕРЖДАЮ
(в части раздела 6 «Поверка прибора»)
Начальник
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-1.jpg)
.В. Швыдун
6 г.
«ГНМЦ»
России
Усилитель импульсных сигналов
VCH-606
СОГЛАСОВАНО
(в части раздела 6 «Поверка прибора») Начальник отдела ФГБУ
« /< » с<4
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-2.jpg)
И.А. Дрига
оны России
«ГНМЦ» Мин
г.
I I I
I I
I
6 Поверка прибора
-
6.1 Общие положения
-
6.1.1 Настоящий раздел устанавливает методы и средства поверки усилителя импульсных сигналов.
-
6.1.2 Межповерочный интервал - 24 месяца.
-
6.1.3 Норма времени на поверку - 4 часа.
-
6.2 Операции поверки
-
6.2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 6.1.
Таблица 6.1- Операции поверки
Наименование операции
Номер пункта методики поверки
Необходимость проведения операции при:
первичной поверке
периодической поверке
1
2
3
4
1. Внешний осмотр
6.7.1
да
да
2. Опробование
6.7.2
да
да
3. Определение параметров выходных сигналов
6.7.3
да
да
4. Определение задержки распространения сигнала от входа к выходу
6.7.4
да
да
5..Определение относительной разности задержек рабочих фронтов выходных сигналов
6.7.5
да
да
Примечание - Поверку прекращают при получении отрицательного результата любой отдельной операции.
-
6.3 Организация рабочего места
-
6.3.1 Для проведения поверки прибора необходимо организовать рабочее место и оснастить его средствами поверки (СП) и вспомогательным оборудованием (ВО) в соответствии с таблицей 6.2.
Изм.
Лист
№ докум.
Подп.
Дата
Лист
Таблица 6.2 - Средства поверки
Наименование СП и ВО
Осциллограф
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-4.jpg)
Генератор
Основные MX, требуемые для обеспечения поверки
пределы измерения
Полоса пропускания 4 ГГц Входной импеданс 50 Ом
Горизонтальная развертка от
20 пс до 128 с
Вертикальная развертка от 2 мВ/дел до 10 В/дел
Диапазон частот от 500 мкГц до 10 МГц
Длительность импульса от
20 нс
Время нарастай и я/сп ада фронта импульса не более 10 нс
Диапазон регулировки длительности фронта импульса от 5 до 100 нс
Амплитуда выходного импульса на нагрузке 50 Ом от 10 мВ до 10 В
погрешность
±(0,06/F Дискр.± (1хЮ_6 +
0,5 х 10'6/год) х
Тиэм.)
± 0,002 %
± 1,5%
±20x10’6
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-5.jpg)
200пс
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-6.jpg)
Обозначение типа рекомендуемого СП и ВО
WaveMaster
804Zi-A
АКИП-3402
Номер пункта методики поверки
6.7.3 -
6.7.5
6.7.3
6.7.5
Примечание -
При проведении поверки могут использоваться другие СИ, обеспечивающие измерение
контролируемых параметров с требуемой точностью.
6.3.2 На рабочем месте должен быть комплект документации, включающий:
- руководство по эксплуатации на усилитель импульсных сигналов VCH-606
ЯКУР.468749.002РЭ;
руководства по эксплуатации или ТО на средства поверки, указанные в
таблице 6.2.
6.4 Требования безопасности
6.4.1 При проведении поверки прибора должны соблюдаться требования безопасности в соответствии с п.5.1 настоящего руководства.
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
6.5 Условия поверки
6.5.1 При проведении поверки должны соблюдаться нормальные условия-температура окружающей среды, °C;
-
- относительная влажность воздуха, %
-
- атмосферное давление кПа (мм рт.ст.)
-
- напряжение питающей сети, В
20 ±5;
65±25;
84- 106 (630-795);
220 ± 4.4;
- частота питающей сети
по ГОСТ 32144-2013.
Допускается проведение поверки в условиях, реально существующих в лаборатории и отличающихся от нормальных, если они не выходят за пределы рабочих условий для поверяемого прибора и применяемых средств поверки.
-
6.6 Подготовка к поверке
-
6.6.1 Перед проведением поверки необходимо выполнить подготовительные работы, указанные в п.5.3.1 а) и б) настоящего руководства.
-
6.7 Проведение поверки
-
6.7.1 Внешний осмотр
При проведении внешнего осмотра прибора должны быть проверены все требования п.4.2.2 настоящего руководства. Прибор и кабели, имеющие дефекты, бракуются и
направляются в ремонт.
6.7,2 Опробование
Опробование работы прибора выполняется в режиме ручного управления с целью оценки его работоспособности.
Определение работоспособности прибора проводится путем проверки правильности функционирования прибора после включения питания и соответствия исходного состояния установок органов управления и контроля прибора п.5.3.1 настоящего руководства.
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-7.jpg)
Результаты опробования считаются удовлетворительными, если при подключении питания загорается индикатор СЕТЬ на передней панели и индикаторы « “0 » и « О* ».
Неисправный прибор бракуется и направляется в ремонт.
-
6.7.3 Определение параметров выходных сигналов
Определение параметров выходных сигналов проводят с помощью генератора
АКИП-3402 и осциллографа WaveMaster 804Zi-A следующим образом:
а) подключите приборы по схеме, приведенной на рисунке 6,1;
Изы. |
Лист |
№ докум. |
Подл. |
Дата |
ЯКУР.468749.002РЭ
I
I
I
I
б) подключите кабелем 1 (кабель № 1 из ЗИП прибора) выход генератора к разъёму « “О » прибора;
в) подключите кабелем 2 (кабель № 1 из ЗИП прибора) вход «1В» осциллографа к разъёму « О I » прибора;
г) установите на выходе генератора импульсы положительной полярности частотой 1 Гц длительностью 20 мкс и амплитудой 2,5 В и включите выход;
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-8.jpg)
Кабель 2
Квбг.ъ I
р7) х/ягиккя* Усилитель импульсным сигналов VCH-606 © о
-©
У
Кв(й.ж I
_
р7) VWf Усилитель импульсным сигналов VCH-606
цр Pulmt Dtstnb>/»h>n 1км
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-9.jpg)

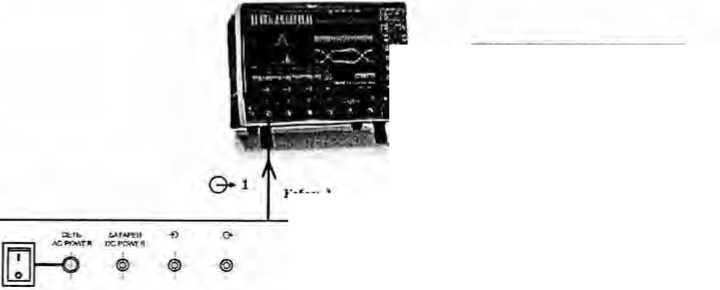

Рисунок 6.1 - Схема соединения приборов для измерения параметров выходных
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-10.jpg)
сигналов
д) установите входное сопротивление осциллографа на значение 50 Ом;
е) установите скорость горизонтальной развертки осциллографа на значение
5 мкс/деление;
ж) установите режимы осциллографа: измерения амплитуды, длительности переднего фронта и длительности заднего фронта;
з) запишите значения, индицируемые осциллографом в поле результата измерения;
и) повторите измерения и запишите значения результатов измерений амплитуды и длительности фронтов выходных сигналов на остальных пятнадцати выходах прибора.
Результаты поверки считают удовлетворительными, если при поданном на вход усилителя сигнале выходные сигналы имеют параметры: полярность сигналов положительная, амплитуда сигналов находится в диапазоне от 2,5 В до 5 В на нагрузке 50 Ом, длительность фронтов не более 1 нс.
-
6.7.4 Определение задержки распространения сигнала от входа к выходу Определение задержки распространения сигнала от входа к выходу проводят с помощью генератора АКИП-3402 и осциллографа WaveMaster 804Zi-A следующим образом:
Изм.
Лист
№ докум.
Подп.
Дата
ЯКУР.468749.002РЭ
I I I
I I
I
I
а) подключите приборы по схеме, приведенной на рисунке 6.2;
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-11.jpg)
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-12.jpg)
К1бе.1ь 3
Кабель 2
СР -50 -95 Ф В
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-13.jpg)
О1 V -Q
О |
© |
лсрслтя |
йСГОГТВ |
О |
pH Усилители импульсных сианался УСН-вОо |
о | ||
о |
© |
1 о |
—О |
© © |
© |
® |
о |

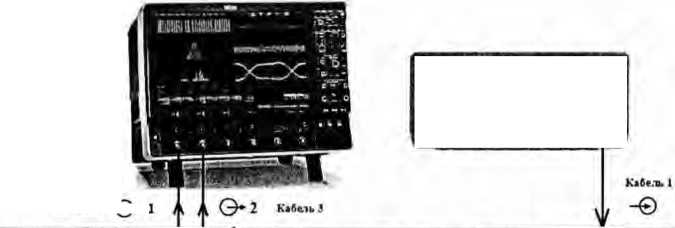

Рисунок 6.2 - Схема соединения приборов для проверки задержки распространения
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-14.jpg)
сигнала от входа к выходу
б) измерьте значения временных задержек в используемых кабелях № 1 из ЗИП прибора: кабель 2 (tj) и кабель 3 (t2);
в) подключите кабелем 1 (кабель № 1 из ЗИП прибора) выход генератора к разъёму
разветвителя;
г) подключите к разъему « » прибора разветвитель;
д) подключите кабелем 2 (кабель № 1 из ЗИП прибора) вход «2В» осциллографа к разъёму разветвителя;
е) подключите кабелем 3 (кабель № 1 из ЗИП прибора) « О* 1» прибора ко входу «1 В»
осциллографа;
ж) установите на выходе генератора импульсы положительной полярности частотой 1 Гц длительностью 20 мкс и амплитудой 4 В и включите выход;
з) установите входное сопротивление осциллографа на значение 50 Ом;
и) установите скорость горизонтальной развертки осциллографа на значение
20 нс/деление;
к) выполните с помощью осциллографа измерение значения задержки распространения сигнала между входом и выходом «1» прибора;
л) запишите значение, индицируемое осциллографом в поле результата измерения (tMJM);
Изм. |
Лист |
№ докум. |
Подл. |
Дата |
I I I
I I
1
I I
I
м) вычислите значения задержки распространения сигнала между входом и выходом «1» прибора по формуле:
Твл-ВЫХ — t|13M ~ (11 “ О
н) запишите вычисленное значение;
о) повторите измерения и запишите значения результатов измерений задержек распространения сигнала между входом прибора и остальными пятнадцатью выходами.
Результаты поверки считают удовлетворительными, если максимальная задержка распространения сигнала от входа к выходу не более 20 нс.
-
6.7.5 Определение относительной разности задержек рабочих фронтов выходных сигналов
Определение относительной разности задержек рабочих фронтов выходных сигналов проводят с помощью генератора АКИП-3402 и осциллографа WaveMaster 804Zi-A следующим образом:
а) подключите приборы по схеме, приведенной на рисунке 6.4;
б) измерьте значения временных задержек в используемых кабелях № 1 из ЗИП прибора: кабель 2 (tf) и кабель 3 (t2);
в) подключите кабелем 1 (кабель № I из ЗИП прибора) выход генератора к разъёму
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-15.jpg)
разъёму « О* 1» прибора;
« "О » прибора;
г) подключите кабелем 2 (кабель №
из ЗИП прибора) вход «113» осциллографа к
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-16.jpg)
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-17.jpg)
Кабмь2 Q- 1
О |
® |
п |
ГХЩ ТЛГАГТИ -« О АСРОЛГП ОСНЖТЯ — @ @ @ |
\fRFMla-cii* Усилитель импульсных сигналов VCH-606 "VMt* Uf*t |
® |
о |
о |
® |
® |
о |
Рисунок 6.4 - Схема соединения приборов для проверки относительной разности задержек рабочих фронтов выходных сигналов
Изм. |
Лист |
№ докум. |
Поди. |
Дата |
д) подключите кабелем 3 (кабель № 1 из ЗИП прибора) вход «2В» осциллографа к разъёму « О* 2» прибора;
е) установите на генераторе импульс положительной полярности частотой 1 Гц длительностью 20 мкс и амплитудой 2,5 В и включите выход;
ж) установите входное сопротивление осциллографа на значение 50 Ом;
з) установите скорость горизонтальной развертки осциллографа на значение
5 мкс/деление;
и) установите режим осциллографа: измерение задержки фронтов выходных сигналов;
к) запишите значения, индицируемые осциллографом в поле результата измерения
л) вычислите задержку рабочих фронтов выходных сигналов по формуле:
Твых-вых ~ 1цзм — (9 * Ъ)
м) запишите вычисленное значение;
н) повторите измерения и запишите значения результатов измерений разброса задержек рабочих фронтов выходного сигнала с первого выхода прибора относительно остальных
![Методика поверки. Усилитель импульсных сигналов VCH-606. ОЕИ Аналитика](mp_html/1190258112639ccc91a53ff_files/1190258112639ccc91a53ff-18.jpg)
причин.
четырнадцати выходов.
Результаты поверки считают удовлетворительными, если полученные значения разности задержек рабочих фронтов выходных сигналов не более 150 пс.
6.8 Оформление результатов поверки
6.8.1 При положительных результатах поверки на прибор выдается свидетельство о поверке установленной формы.
На оборотной стороне свидетельства записываются результаты поверки. Параметры, определенные при поверке, заносят в формуляр на прибор.
В случае отрицательных результатов поверки применение прибора
6.8.2
6.8.3
6.8.4
запрещается
на него выдается извещение о непригодности его к применению с указанием
Изм. |
Лист |
№ докум. |
Подп. |
Дата |
Лист
27
