УТВЕРЖДАЮ

Директор ФГУП

Менделеева"

Гоголинский

16 г.

Расходомеры TriMeter-deltaP МЕТОДИКА ПОВЕРКИ МП-2550-0280-2016

Руководитель отдела

ФГУП «ВНИИМ им. .И. Менделеева»

К.В, Попов

С анкт-Петербург 2016 г.

ВВЕДЕНИЕ

Настоящая методика поверки (далее - МП) распространяется на расходомеры TriMeter-deltaP (далее - расходомеры), выпускаемые ООО «АППЭК-Сервис». Россия, предназначенные для измерений объемного (массового) расхода жидкости, газа, насыщенного и перегретого пара, а также расхода газа, приведенного к стандартным условиям, в напорных трубопроводах и устанавливает методику их первичной и периодической поверки.

Расходомер TriMeter-deltaP состоит из осредняющей напорной трубки (далее -ОНТ) и вторичного преобразователя (преобразователя дифференциального давления или преобразователя многопараметрического).

Преобразователь дифференциального давления или преобразователь многопараметрический должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений и поверяются по своим, утвержденным в установленном порядке, методикам поверки.

Поверка осредняющей напорной трубки выполняется геометрическим методом.

Поверка ОНТ совместно с дифференциальным преобразователем давления может производиться на поверочных установках, погрешность которых не более ± 0.3 %. Поверка производится либо на воздухе, либо на воде, в зависимости от среды, на которой используется расходомер.

Интервал между поверками ОНТ- 4 года.

Вторичный преобразователь - в соответствии с МП.

1. Операции и средства поверки
  • 1.1 При проведении поверки выполняются операции, приведенные в таблице 1.

Таблица 1—Операции поверки

Наименование операции

Вид поверки

Номер пункта

МП

Первичная

Периодическая

1 Внешний осмотр

4-

+

4.1

2 Определение погрешности коэффициента расхода ОНТ геометрическим методом

+

4.2

3 Опробование

+

4-

4 Определение погрешности коэффициента расхода ОНТ на поверочной установке

*

+

4.4

5 Оформление результатов поверки

+

+

5

Примечание:

-поверка ОНТ может производиться п. 3.1 или п. 3.2;

-знаком « + » отмечены операции, выполняемые при данном виде поверки;

-знаком « - » отмечены операции, не выполняемые при данном виде поверки.

  • 1.2 При проведении поверки применяются нижеперечисленные средства измерений:

- поверочная установка с пределами допускаемой относительной погрешности не более ±0,3 %. 2 разряда по ГОСТ Р 618-2014; ГОСТ 510-2002. с диапазоном воспроизведения расхода не менее диапазона расходов поверяемого расходомера (поверка производится либо на воздухе, либо на воде, в зависимости от среды, на которой используется расходомер);

  • - штангенциркуль, цена деления 0.02 мм, диапазон измерений (0-300) мм;

  • - рулетка измерительная, цена деления 1мм, диапазон измерений (0-7000) мм. -термометр ртутный стеклянный лабораторный по ГОСТ 28498-90. цена деления

0.1 °C;

  • - барометр с диапазоном измерений (81-121) кПа, погрешность ±100 Па. Допускается применение других средств измерений с характеристиками,

обеспечивающими запас точности 1:3.

2. Требования безопасности
  • 2.1  При поверке необходимо соблюдать правила безопасности, указанные в инструкциях по эксплуатации на поверочную установку и поверяемый расходомер.

  • 2.2 К работе по поверке преобразователя допускаются лица. прошедшие специальную подготовку и имеющие удостоверение на право проведения поверки и эксплуатации поверочной установки.

З.Условия поверки и подготовка к пей
  • 3.1 При проведении поверки ОНТ должны быть соблюдены следующие условия:

  • - температура окружающего воздуха. °C               от + 15 до + 25;

  • - относительная влажность, %                         от 30 до 80;

  • - атмосферное давление, кПа                          от 84 до 106;

  • - температура поверочной среды (вода, воздух). °C от + 15 до + 25.

  • 3.2 Перед проведением поверки следует выполнить следующие подготовительные работы:

  • 3.2.1 Выдержать ОНТ при температуре окружающего воздуха (2О±5) "С не менее 3 ч;

  • 3.2.2 Произвести очистку ОНТ от посторонних включений (пыли, грязи, различных отложений и т.п.), обусловленных условиями эксплуатации и хранения;

  • 3.3 Средства поверки подготавливают к работе в соответствии с руководством по эксплуатации;

  • 3.4 Проверить наличие предыдущих свидетельств о поверке на ОНТ и вторичный преобразователь в случае проведения очередной периодической поверки.

  • 3.5 Проверить наличие паспорта фирмы-изготовителя (где приведен коэффициент расхода трубки) и чертежа на поверяемую трубку.

4. Проведение поверки
  • 4.1 Внешний осмотр.

    • 4.1.1 При проведении внешнего осмотра должно быть установлено:

  • - отсутствие механических повреждений;

  • - маркировка должна соответствовать технической документации:

-вторичный преобразователь, входящий в состав расходомера, должен иметь действующее свидетельство о поверке.

  • 4.1.2 При проведении внешнего осмотра ОНТ должно быть установлено:

-отсутствие механических повреждений и дефектов корпуса ОНТ;

  • - маркировка трубки должна соответствовать паспорту;

  • - в паспорте па расходомер должны быть приведены коэффициент расхода ОНТ и чертежи с геометрическими размерами ОНТ.

  • 4.2 Определение погрешности коэффициента расхода ОНТ геометрическим методом.

    • 4.2.1 Геометрический метод определения погрешности коэффициента расхода ОНТ состоит в сравнении измеренных размеров погружной части ОНТ с соответствующими значениями из технической документации (чертеж с размерами и допусками) изготовителя на поверяемую ОНТ.

Перечень проверяемых размеров для однонаправленной и двунаправленной ОНТ приведены в приложении 1.

Диаметры отверстий измеряют в двух перпендикулярных направлениях и рассчитывают среднее значение.

Оформляют протокол по форме приложения 2 для однонаправленной ОНТ и по форме приложения 3 для двунаправленной ОНТ.

Если измеренные значения проверяемых размеров ОНТ отличаются от указанных в технической документации (чертеже) изготовителя не более чем на ±0.1 мм для диаметров отверстий и на ± 0.5% (но не более чем на ±5 мм) для остальных линейных размеров, ОНТ считается прошедшей поверку с положительными результатами.

  • 4.3 Опробование ОНТ совместно с дифференциальным преобразователем давления.

    • 4.3.1 Устанавливают ОНТ на измерительном участке поверочной установки в соответствии с требованиями технической документации.

    • 4.3.2  Подключают к ОНТ дифференциальный преобразователь давления в соответствии с требованиями технической документации.

    • 4.3.3 При опробовании ОНТ через нее пропускают поток воды (воздуха), плавно изменяя расход от 0 до 100 % и обратно. При изменении расхода показания дифференциального преобразователя давления должны изменяться в соответствии с изменением расхода.

4.4 Определение погрешности коэффициента расхода на поверочной установке.

4.4.1 Определение погрешности коэффициента расхода ОНТ проводят на поверочной установке на двух поверочных расходах, соответствующих 0,5Vmax и 0.9 Vmax (расход устанавливать с точностью ± 10 %). При невозможности воспроизвести расход Qniax. соответствующий 0,9 Ушах, допускается вместо Qmax установить максимальный расход поверочной установки. Произвести три измерения на каждом поверочном расходе.

Для соответствующего диаметра условного прохода ОНТ определяют расход воды (воздуха) (Q) по формуле:

Q= 3600VS.                                (1)

где

Q - расход воды (воздуха). м3/ч;

V - средняя скорость в трубопроводе (0.5Vmax; 0.9 Vmax) м/с;

S - площадь сечения трубопровода, м3.

Для каждого поверочного расхода измеряют три значения дифференциального давления, затем вычисляют среднее арифметическое значение дифференциального давления.

Погрешность определения коэффициента расхода ОНТ (5к) рассчитывают по формуле (2)

К-Кэ Кэ

(2)

где К - значение коэффициента расхода ОНТ из паспорта расходомера.

Kai

рассчитывается по формуле (3)

(2< Pit

(3)

Qi -значение расхода, измеренное на поверочной установке, м’/ч;

ДР- среднее значение разности давлений, измеренное дифференциальным преобразователем давления, входящим в состав расходомера TriMeter-deltaP, Па;

S - площадь внутреннего сечения трубопровода, м2;

р - плотность среды (воды, воздуха) при температуре проведения поверки, кг/м3; i=l,2.

По результатам поверки оформляют протокол по форме приложения 4 (рекомендуемая).

ОНТ считается прошедшей поверку, если в каждой поверочной точке выполняется условие: |d'J < 1.

5. Оформление результатов поверки
  • 5.1 Положительные результаты поверки расходомера оформляют записью в паспорте, заверенной поверителем и удостоверенной оттиском клейма, или выдают свидетельство о поверке установленного образца.

  • 5.2 При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности.

  • 5.3 Знак поверки наносится на Свидетельство о поверке или в паспорт расходомера.

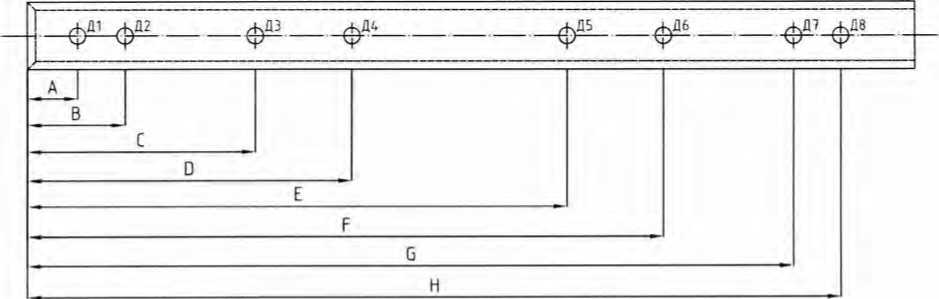

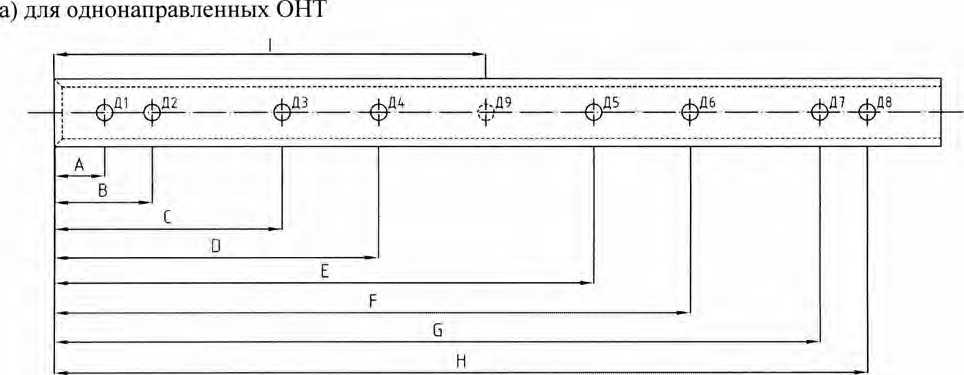

Размеры погружной части ОНТ

б), для двунаправленных ОНТ

ПРОТОКОЛ №

Поверки расходомера TriMeter-deltaP______________________________________________

Принадлежащего________________________________________________________________

Осредняющая напорная трубка______________________________________________________

Зав. №_____________________

Число отверстий____________

Преобразователь многопараметрический (ПМ)___________________________________

Зав .№____________________

Результат и дата поверки ПМ__________________________________________________________

Температура окружающего воздуха. °C_________________

Относительная влажность. %        __________________

Атмосферное давление, кПа        __________________

Таблица 1-Измерений диаметров отверстий

Да.

мм

Дь мм

Дз,

мм

Дд, мм

Дз,

мм

Дб,

мм

д7,

мм

Де,

мм

До, мм

Штангенциркуль______________________

Зав. №____________________

Таблица 2-Измерений линейных размеров

А. мм

В, мм

с, мм

D, мм

Е, мм

F,

мм

G, мм

н, мм

I,

мм

Линей ка___________________

Зав. №____________________

Результат поверки годен (негоден)

Дата "   "____________20 г.

Подпись поверителя_______________________

ПРОТОКОЛ №

Поверки расходомера TriMeter-deltaP______________________________________________

Принадлежащего_______________________________________________________________

Дифференциальный преобразователь давления (ДПД)___________________________________

Зав.№____________________

Пределы допускаемой приведенной погрешности______________________________________

Диапазон измерений______________________________________________________________

Результат и дата поверки ДПД_______________________________________________________

Осредняющая напорная трубка______________________________________________________

Зав. №_____________________

Число отверстий____________

Температура окружающего воздуха, °C_________________

Относительная влажность, %_________________

Атмосферное давление. кПа__________________

Таблица 1-

’езультаты измерений диаметров отверстий

Д|,

мм

Да,

мм

Дз,

мм

Дз. мм

Д5.

мм

Дб. мм

Д7. мм

Д«, мм

д",

мм

Да0

мм

Дза.

мм

Дза.

мм

д.Л

мм

Дб0,

мм

Д70

ММ

Д8И,

ММ

Штангенциркуль______________________

Зав. №_____________________

Таблица 2-Результаты измерений линейных размеров

А.

ММ

в, мм

С.

мм

D, мм

Е, мм

F, мм

G,

мм

н, мм

Ая,

ММ

Ви.

мм

С0, мм

D0, мм

Ев. мм

F0,

мм

GH.

мм

Ни.

мм

Линейка__________________

Зав. №____________________

Результат поверки годен (негоден)

Дата "   *____________20 г.

Подпись поверителя_______________________

ПРОТОКОЛ №

Поверки расходомера TriMeter-deltaP______________________________________________

Принадлежащего________________________________________________________________

Дифференциальный преобразователь давления (ДПД)___________________________________

Зав.№_____________________

Пределы допускаемой приведенной погрешности______________________________________

Диапазон измерений_______________________________________________________________

Результат и дата поверки ДПД__________________________________________________________

Осредняющая напорная трубка______________________________________________________

Зав. №_____________________

Число отверстий____________

Температура окружающего воздуха, °C _________________

Относительная влажность, %___________________

Атмосферное давление, кПа__________________

Температура поверяемой среды. °C___________________

№ опыта

Qi». м3

АР, Па

к,

5к.

%

1

2

3

4

5

6

Результат поверки годен (негоден)

Дата "   "____________20 г.

Подпись поверителя_______________________
