СОГЛАСОВАНО

Директор

ООО «Предприятие «Элтекс»,

УТВЕРЖДАЮ

Директор Испытательного центра

ФГУП ЦНИИС

СИСТЕМЫ ИЗМЕРЕНИЙ ДЛИТЕЛЬНОСТИ СОЕДИНЕНИЙ МС240
Методика поверки

МП 425760-002-33433783-2016

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А (СПРАВОЧНОЕ) ФОРМИРОВАТЕЛЬ ТЕЛЕФОННЫХ СОЕДИНЕНИЙ

ПРИЗМА

ПРИЛОЖЕНИЕ Б (СПРАВОЧНОЕ) ТАБЛИЦЫ РЕЗУЛЬТАТОВ ПОВЕРКИ

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертной поверки системы измерений длительности телефонных соединений МС240 (далее по тексту - СИДС МС240).

СИДС входит в состав комплекса оборудования с измерительными функциями -цифровой автоматической телефонной станции МС240 (далее по тексту - АТС МС240), реализуемой в виде городской АТС МС240, сельской АТС МС240, учрежденческо-производственной АТС МС240, с функциями маршрутизации пакетов информации и возможностью использования в составе территориально распределенных узлов связи, производства ООО «Предприятие «Элтекс», г. Новосибирск.

Методика разработана в соответствии с рекомендацией РМГ 51-2002 ГСИ Документы на методики поверки средств измерений. Основные положения.

Объектом метрологического контроля при поверке является система измерений длительности соединений, входящая в состав вышеназванного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (МХ) СИДС и предоставление документа о возможности ее эксплуатации.

Поверку СИДС осуществляют один раз в два года метрологические службы, которые аккредитованы в системе Росстандарта на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб юридических лиц независимо от форм собственности.

  • 1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1.

Т а б л и ц а 1.

Наименование операции

Номер пункта документа по поверке

Проведение операции при

первичной поверке

периодической поверке

1.1 Опробование

7.1

+

+

1.2 Определение метрологических характеристик СИДС:

  • - абсолютная погрешность определения длительности телефонного соединения;

  • - вероятность неправильной работы систем измерений длительности телефонных соединений, выражающейся в превышении допустимой погрешности измерений длительности соединения или недостоверном определении номеров вызывающего и вызываемого абонентов

7.2

+

+

  • 2 Средства поверки

При проведении поверки должны применяться средства измерений - рабочие эталоны, указанные в таблице 2.

Т а б л и ц а 2

Наименование СИ

Предел измерений, c

Основная погрешность, с

Тип СИ

Примечание

1 Формирователь телефонных соединений

1 - 3600

±0,25

Призма Призма-М

4а2.770.061ТУ

4а2.770.070ТУ

П р и м е ч а н и я

  • 1 Допускается использование других эталонных средств измерений с необходимыми метрологическими характеристиками.

  • 2 Рабочие эталоны должны быть исправны, поверены и иметь свидетельство (отметку в паспорте) о поверке или клеймо.

  • 3 В приложении А приведены характеристики прибора ПРИЗМА и математический аппарат, положенный в основу обработки результатов поверки (испытаний).

  • 3 Требования к квалификации поверителей

    • 3.1 К проведению поверки допускаются лица:

  • - аттестованные в качестве поверителей радиотехнических СИ времени и частоты;

  • - изучившие эксплуатационную документацию СИДС и рабочих эталонов;

  • - имеющие навык работы на персональном компьютере (ПК) в операционной среде WINDOWS и имеющие знания в области IP-технологий;

  • - имеющие квалификационную группу по технике безопасности не ниже III.

  • 4 Требования безопасности

  • 1.1 Корпус ПК должен быть заземлен.

  • 1.2 Рабочее место должно иметь соответствующее освещение.

  • 1.3 При проведении поверки запрещается:

  • - проводить работы по монтажу и демонтажу применяемого в поверке оборудования;

  • - производить работы по подключению соединительных кабелей при включенном питании Призма и ПК.

  • 5 Условия поверки

    • 5.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающей среды, °С                                   25 ± 10;

  • - относительная влажность воздуха, %                                   45 - 80;

  • - атмосферное давление, кПа (мм рт.ст.)                    84,0 - 105,7 (630 - 800).

  • 6 Подготовка проведению поверки

    • 6.1 Перед проведением поверки необходимо провести следующие подготовительные работы:

  • - проверить версию программного обеспечения АТС МС240 (она должна быть не ниже V5);

  • - проверить срок действия свидетельства о поверке прибора Призма;

  • - разместить на рабочем столе персональный компьютер (ПК), прибор Призма и принтер;

  • - установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;

  • - собрать схему измерений в соответствии с рисунком 1 и руководством по эксплуатации на прибор Призма, оператор должен обеспечить переадресацию вызовов на телефонные номера абонентов «АО»;

  • - ПК должен быть оснащен операционной системой WINDOWS-98/2000Pro/XP;

  • - откорректировать часы ПК прибора Призма по часам поверяемого оборудования.

Призма (PC)

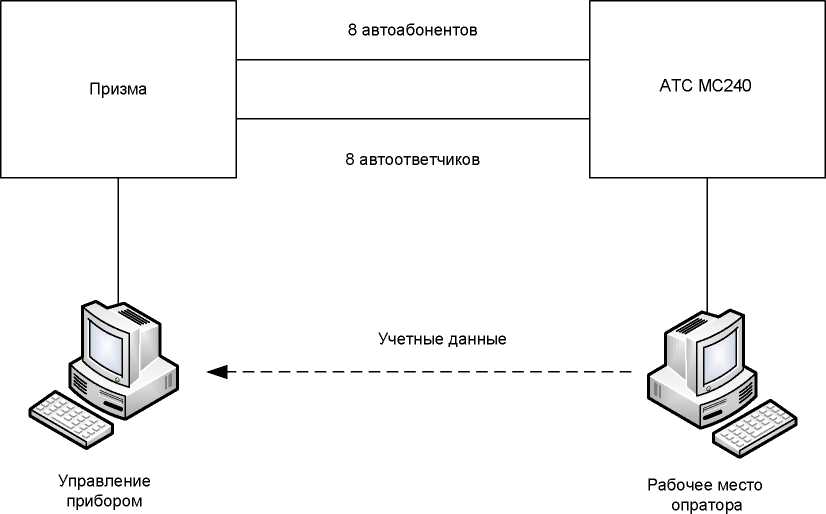

Рисунок 1- Схема поверки

  • 7 Проведение поверки

    • 7.1 Опробование

      • 7.1.1 Опробование производят по схеме в соответствии с рисунком 1:

- включить питание ПК и прибора Призма (Призма-М);

  • - осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;

  • - после окончания инсталляции на жестком диске ПК будет создан каталог PRIZMA с программами для управления работой прибора Призма;

  • - запустить программу prizma.exe из каталога PRIZMA в операционной среде WINDOWS (4а3.060.045 программное изделие Призма). После загрузки программы на экране монитора ПК открывается основное окно программы, в верхней части которого расположено главное меню, ниже - основные пиктограммы и наименование прибора

Формирователь телефонных соединений ПРИЗМА

  • 7.1.2 Выполнить подготовительные операции.

    • 7.1.2.1 Создать конфигурацию:

  • - в меню Конфигурация щелкнуть по кнопке СОЗДАТЬ, при этом открывается окно Введите имя новой конфигурации;

  • - в диалоговом боксе Имя файла введите тип поверяемого оборудования (например, МС240) и сохраните. При этом в окне Конфигурация отображается имя созданной конфигурации с расширением pri, например - MC240.pri;

  • 7.1.2.2 Создать настройку поверки:

  • - в главном меню открыть Прибор\Новая настройка, открывается окно Создание новых данных прибора\Настройка комплектов;

  • - окно Настройка комплектов имеет четыре вкладки: Назначение, Вид набора, Собственные номера, Набираемые номера;

  • - в окне Назначение - в диалоговый бокс - Глобальная настройка прибора\Имя настройки ввести тип поверяемого оборудования (например, МС240), назначить абонентов и ответчиков и соответствующие им линейные комплекты, остальные параметры - по умолчанию;

  • - неиспользуемые при поверке линейные комплекты абонентов и ответчиков необходимо заблокировать нажатием кнопки Блок, при этом кнопки, соответствующие заблокированным комплектам, окрашиваются в коричневый цвет;

  • - в окне Вид набора установить частотный вид набора номера для всех комплектов;

  • - в окне Собственные номера ввести полученные от оператора номера (воспользоваться услугой Сервис\Выделить все, далее ввести номера). Количество цифр в номере зависит от реальных условий поверки;

  • - в качестве Абонентов ввести телефонные номера шлюза, к которым подключены комплекты АА Призмы;

  • - в качестве Ответчиков ввести телефонные номера шлюза, к которым подключены комплекты АО Призмы;

  • - в окне Набираемые номера необходимо выделить используемые линейные комплекты, далее повторить номера Ответчиков;

  • - открыть вкладку Режим работы\Режим:

а) Общие - ввести Облегченный режим анализа сигнала;

б) Тип АТС - проверить, что переключатель установлен в положение Прочие типы;

в) Режим соединений - перевести переключатель в положение Старт со сдвигом, ввести значение - 1000 мс

г) Фиксация времени - установить переключатель в положение По установлению тракта;

д) остальные установки данной вкладки - по умолчанию;

  • - открыть вкладку СИДС - открывается окно Настройка СИДС, имеющая три вкладки: Настройка, Алгоритм испытаний, Связь;

  • - окно Настройка\Выбор СИДС:

а) Категории - представлены виды коммутационного оборудования:

б) АПУС - электромеханические АТС, оснащенные АПУС (аппаратурой повременного учета соединений);

в) ЭАТС - электронные автоматические телефонные станции;

г) СПС - системы подвижной связи;

д) ИП - платформы, интеллектуальные платформы, анализаторы протоколов, системы передачи мультимедийных сообщений;

е) ЦОВ - центр обслуживания вызовов;

ж) Маршрутизаторы - оборудование коммутации и маршрутизации пакетов информации.

  • - выбрав вид коммутационного оборудования - ЭАТС, необходимо активизировать «+», при этом появляется перечень конверторов СИДС, имеющихся в библиотеке программы Призмы, далее - выделить (двойное нажатие левой кнопки мыши) нужный тип конвертора СИДС - МС240

  • - в боксе Выбранный тип СИДС автоматически записывается имя выбранного конвертора;

  • - в бокс Имя файла СИДС ввести произвольное имя, под которым будут сохранены результаты испытаний (поверки) СИДС (например, дата поверки - 260916.txt):

а) Коррекция времени - необходимо откорректировать машинное время ПК ио машинным часам поверяемого оборудования, допустимая погрешность ±2 с;

б) ПДВ - предельно допустимые величины - ввести вероятность отказа СИДС (Ро), равное 0,10 промилле;

  • - в окне Алгоритм испытаний - создать алгоритм опробования, для этого необходимо выделить этап 1, проверить, что данные соответствуют этапу 1 таблицы 1 (для чего в окне Инструментарии нажать кнопку Редактировать этап, при этом открывается окно Параметры испытаний), далее удалить этапы 2-6, нажав кнопку Удалить этап;

  • - закрыть окно, сохранив произведённые настройки;

  • - вкладка Связь используется при обработке результатов поверки.

Установить связи ПК с прибором Призма:

  • - из окна Конфигурация, нажатием кнопки Подключение - загрузить настройку поверки МС240.рп;

  • - произвести инициализацию прибора, нажав пиктограмму с изображением ключа, при этом открывается окно Панель прибора с настройкой MC240.gn, происходит автоматическая связь ПК с прибором Призма, индикаторы рабочих комплектов окрашиваются в зеленый цвет, заблокированных - в коричневый, появляется сообщение о подключении прибора: Прибор подключен к COM 1 (или COM2, USB);

  • - при необходимости введения дополнительных настроек, касающихся параметров набора номера, зуммерных сигналов, КПВ, ПВ, нужно открыть в главном меню опцию Сервис\Дополнительная настройка прибора и ввести требуемые изменения в схему настройки.

  • 7.1.3 Запуск программы опробования:

  • - после нажатия кнопки Старт происходит загрузка параметров работы и появляется сообщение Прибор работает;

  • - процедуру опробования Призма выполняет автоматически по заранее заданной программе. Она формирует два цикла коротких телефонных соединений (20 с) одновременно по восьми абонентским линиям;

  • - по завершении в окне программы появляется сообщение Работа завершена.

  • 7.1.4 Процедура снятия учетной информации с поверяемого оборудования:

  • - после окончания процедуры опробования оператор оборудования должен передать поверителю учетный файл, в который записывалась учетная информация о проведенных тестовых вызовах;

  • - в приложении В приведено описание формата файла учета тарифной информации;

  • 7.1.5 Копирование результатов опробования при помощи USB - накопителя:

  • - поверитель должен скопировать полученный у оператора учетный файл на жесткий диск ПК в каталог Prizma\Statistics\имя конфигурации\дата испытаний;

  • - в главном меню открыть окно Прибор\Настройка из конфигурации, появится окно Редактирование данных прибора MC240.gn, затем щелкнуть по вкладке СИДС\Связь, далее - в открывшейся вкладке в структуре каталогов выбрать USB - накопитель (*)* - буква, которой обозначен USB - накопитель в структуре каталогов;

-в боксе Выбранное устройство выделить *:\, из появившегося списка файлов СИДС выбрать нужный, далее - Копировать;

  • - откроется окно с запросом - куда копировать, необходимо выбрать каталог МС240 далее - папку с датой поверки, в окне Внимание с подтверждением копирования - Да;

  • - в результате данных действий станционный файл будет скопирован в каталог Prizma\Statistics\имя конфигурации\дата испытаний и готов к статистической обработке.

  • 7.1.6 Обработка результатов опробования (проверка работы конвертора);

  • - выбрать в главном меню пункт Испытания\Статистика СИДС. На экран выдается стандартное окно выбора файла Статистика СИДС, в котором оператор может найти и выбрать файл, содержащий информацию о результатах поверки СИДС;

  • - запускается программа расчета статистики СИДС, Призма автоматически обрабатывает результаты опробования по заложенной программе;

  • - в результате выдается диалоговое окно Статистика СИДС. Заголовок окна содержит дату проведения поверки, имя файла и тип шаблона, а также пять вкладок: Текущие результаты, Итоговые результаты, Показания СИДС, Отказы СИДС, Доверительные интервалы;

  • - при выборе вкладки Итоговые результаты визуально по таблицам (на экране дисплея) оценивают результаты опробования (успешно, неуспешно):

а) при успешном результате опробования процедура поверки продолжается;

б) при неуспешном результате процедура поверки прекращается до устранения неисправности.

  • 7.2 Определение метрологических характеристик

    • 7.2.1 Поверку СИДС проводят на репрезентативных выборках комплексным (сквозным) методом, суть которого заключается в многократной подаче на вход испытываемого оборудования сигнала эталонной длительности телефонного соединения, а по средствам отображения информации (дисплей или учетные файлы) определяют длительности каждого соединения, измеренные СИДС, с дальнейшей обработкой и оценкой метрологических характеристик (МХ).

    • 7.2.2 Для СИДС нормируются следующие МХ:

  • - пределы допускаемой абсолютной погрешности определения длительности телефонного соединения ± 1 с;

  • - вероятность неправильного тарифицирования телефонного соединения должна быть не более 0,0001.

  • 7.2.3 В процессе поверки для СИДС определяются:

  • - систематическая составляющая погрешности;

  • - СКО (среднеквадратическое отклонение) для суммарной, систематической и случайной составляющих погрешности;

  • - 95%-ный доверительный интервал систематической составляющей погрешности и СКО систематической составляющей погрешности;

  • 7.2.4 Определение метрологических характеристик производят по схеме в соответствии с рисунком 1.

  • 7.2.5 Выполнить процедуру настройки поверки:

  • - открыть окно Алгоритм испытаний - создать алгоритм поверки, для этого необходимо ввести этапы, используя предлагаемый Инструментарий - Добавить этап и Редактировать этапы в окне Параметры испытаний - ввести данные в соответствии с точками 1 - 6 таблицы 3, Применить;

  • - в результате должно быть 6 этапов с параметрами поверки, приведенными в таблице 3.

  • 7.2.6 Процедуру поверки Призма выполняет автоматически - формирует необходимое количество циклов телефонных соединений одновременно по восьми абонентским линиям в соответствии с таблицей 3.

Если в процессе поверки используется другое количество абонентских комплектов, необходимо рассчитать требуемое количество соединений по каждому комплекту, чтобы суммарное количество получилось равным рекомендуемому в таблице 3.

Т а б л и ц а 3

№ точки, i

Длительность телефонных соединений в i - й точке, , с

Количество телефонных соединений, Ni

Первичная поверка

Периодическая поверка

1

20

16

16

2

3600*

8

-

3

600

16

8

4

200

16

16

5

100

16

16

6

3

300

250

*В случае невозможности установления длительности соединения, равной 3600 с, по причине особенностей программного обеспечения данного типа СИДС, установить максимально возможную длительность, указанную оператором связи.

  • 8 Обработка результатов измерений

    • 8.1 Обработка результатов измерений по п. 7.1 и определение МХ производится полностью автоматически в ПК по соответствующей программе.

  • 8.3 Результаты поверки СИДС считаются положительными, если для всех соединений погрешность измерения длительности не превышает предельного значения, и отсутствуют потери вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.4 Результаты поверки СИДС считаются отрицательными, если хотя бы для одного соединения погрешность измерения длительности превышает предельное значение и имеется потеря вызовов из-за неправильного определения номера автоабонента или автоответчика.

  • 8.5 При отрицательных результатах поверки СИДС после устранения причин проводится повторная поверка в объеме первичной поверки.

  • 9 Оформление результатов поверки

    • 9.1 Если СИДС по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке», установленной формы.

    • 9.2 Если СИДС по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы и ее эксплуатация запрещается.

    • 9.3 В обоих случаях составляется протокол поверки в произвольной форме и в качестве приложений прикладываются распечатки таблиц результатов поверки.

Формы таблиц приведены в приложении Б.

Ведущий научный сотрудник ФГУП ЦНИИС

Н.Ф. Мельникова

ПРИЛОЖЕНИЕ А

(справочное) Формирователь телефонных соединений Призма

(общие сведения)

Формирователь телефонных соединений прибор Призма (далее прибор) представляет собой программно-аппаратный комплекс, сопряженный с персональным компьютером (ПК), и предназначенный для генерации потока контрольных телефонных соединений с калиброванной длительностью разговорного состояния.

Прибор работает под управлением специально разработанного пакета программного обеспечения PRIZMA, функционирующего в операционной среде WINDOWS-9X/2000Pro/XP.

Требования к характеристикам, которым должен отвечать используемый ПК:

  • > процессор не ниже Pentium 2;

  • > емкость ОЗУ не менее 128 Мбайт;

  • > емкость НДД не менее 10 Гбайт;

  • > CD ROM;

  • > наличие свободного порта RS 232 или порта USB (для подключения прибора).

Прибор подключается к аналоговым абонентским линиям, по Ehernet (протокол SIP), по радио тракту СПС GSM, UMTS.

Количество знаков набираемого номера - 40.

Вид набора номера - импульсный, частотный.

Погрешность формирования длительности телефонного соединения, с:

  • >  в интервале длительностей (1-3600) с, ± 0,25 с;

  • > в интервале длительностей (3601-10800) с ± 0,5 с.

Параметры входных и выходных цепей соответствуют ГОСТ 7153-85.

Для фиксации момента ответа абонента Б (автоответчика) используется передача в разговорном тракте частоты - 700 Гц.

Реализован встроенный аппарат сбора и обработки результатов поверки СИДС.

Математическая модель процесса испытаний

  • 1 Закон распределения случайной составляющей погрешности не является нормальным. Действительно,

£ = tz~ ti,                                             (1)

где:

£ -     длительность телефонного соединения;

t1 , t2 - время начала и окончания телефонного соединения, соответственно.

t1 и t2 являются равномерно распределенными случайными величинами и, следовательно, их

разность £ имеет треугольное распределение (распределение Симпсона).

В процессе испытаний могут возникать однократные сбои, удаленные от среднего значения погрешности, выбросы, которые влекут к ”отказу” в работе ИИК, что показывает безусловное отличие распределения погрешности длительности телефонного соединения ИИК от нормального.

Так, например, могут встретиться вызовы не идентифицируемые (пропущенные) СИДС.

Число таких телефонных вызовов и определяются в результате испытаний.

Отказ ИИК - выполнение неравенства (14).

  • 2 Погрешности и ошибки СИДС в определении параметров ИИК

Для каждого контрольного вызова прибора Призма - рабочий эталон для метрологического обеспечения СИДС задает его длительность £ . Аналогичный показатель выдает СИДС -.

Он является случайной величиной.

Вычисляется погрешность в определении

d=tK-l

(2)

которая является случайной величиной.

Определяется систематическая составляющая погрешности

с = Е(Д £),

(3)

где       - математическое ожидание случайной величины Л

Все встречающиеся в дальнейшем вероятностные характеристики СИДС - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е. такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины

N       N

А = £; ^2 = £(а£)2;

i = 1               i = 1

N          N

)3 ; )4

(4)

i = 1                    i = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений:

(5)

Для оценки МХ по п.7.1.2 необходимо определить дисперсию и СКО для суммарной погрешности Л £, которые совпадают, соответственно с дисперсией и СКО для случайной

составляющей погрешности (Д £ -C) (оцениваемой величиной

C):

у —        у             у                         (6)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО):

(7)

Выборочная дисперсия для C , как следует из (5) равна:

(8)

а значит выборочное СКО для C равно:

(9)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины Q ,   , g2 на основании центральной предельной теоремы

теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95%-ый доверительный интервал для С задается формулой:

^max/min =   ± 1£6S-

Несмещенная оценка для DS(выборочная дисперсия S) находится по формуле:

2       N-l                  N2-3

S N\N- 2)(N- 3)(4*" ’ ( N 1

(11)

2N-3   2        1

Тогда 95%-ный доверительный интервал для сгС (СКО для C) задается формулой:

S

°max/min = S ± 0,98

(12)

Интервал, в котором находится значение суммарной погрешности Л £ задается формулой: мmax/min = max/ min ДЛ ii

(13)

где U i - суммарная погрешность i-го телефонного соединения.

  • 3 Определение отказа ИИК

Для данного телефонного соединения отказ (ошибка) в определении означает выполнение неравенства:

М > А01                                       (14)

где До - предельно допустимая величина погрешности для , которая задается в ОТТ на СИДС.

  • 4 Вероятности ошибок и исход испытаний СИДС

Обозначим:

р - вероятность ошибки СИДС в определении , т.е. вероятность выполнения неравенства (14), р - предельно допустимая величина р (принимается р = 0,01).

Поверка для данного вида связи состоит в Ot-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0.95) установлении одного из неравенств:

(15)

р < ро,

или

р > ро.                                                                             (16)

Выполнение (15) соответствует успешному, (16) - ^ответственно, неуспешному исходу испытаний.

5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество контрольных телефонных соединений при испытаниях,

n - количество отказов ИИК,

b = Ф \а) - функция, обратная к стандартной нормальной функции распределения:

и 2

1 °г "Т

ф( а ) = .— e du,

8n(oc) - корень уравнения:

П Qi

e^- = 1-«,

i=0 i !

которое решается методом Ньютона,

гп-|(1_“) при 3<п< 15, л=1   ь2    I 7

п + — - b п +--при п > 16,

2 V 4 Р         ’

(17)

(18)

(19)

'8й (а) при 0 < п < 15,

b2           b2

(20)

п + — + Кп+--при п> 16,

2    V 4 Р

[x], ]x[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х,

NH (n) =

Гп

Po

,Nb (n) =

Pn

Po

(21)

В частности, для случая n = 0 из (18) получаем 8о(0,95) - корень уравнения: = 1 - а = 0,05 , т.е.

7 = ln20 = 3,                                                             (22)

откуда из (20) и (21) находим, взяв р = 0,01, что

3

N в(0) =-3 = 300,                                       (23)

Ро

что есть минимальное число телефонных соединений до успешного завершения испытаний.

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и n.

Решение задачи (15), (16) эквивалентно проверке неравенств:

NH(n) < N < NB(n)                                                 (24)

Пока (24) выполняется, испытания продолжается и заканчивается, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя рн и верхняя рв 0,95 - достоверные границы для вероятности отказа р определяются по формулам:

P =1н P =Ив ph N , в N

(25)

Данная последовательная процедура является оптимальной (неулучшаемой) - имеет для заданного уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Реализован встроенный аппарат сбора и обработки результатов испытаний СИДС.

ПРИЛОЖЕНИЕ Б (справочное) Таблицы результатов поверки

Т а б л и ц а Б.1 - Основные результаты поверки

точк и, i

Длительность телефонного соединения, с, t i

Число телефонных соединений,

Ni

Число отказов, ni

Число пропущенных телефонных соединений,

Ппр, i

Системат. составляю щая погрешност и,

Ci

СКО погрешности

суммарной и

случайной

составл.

систематической составл.

0

20

16/16

1

3600

8/-

2

600

16/8

3

200

16/16

4

100

16/16

5

3

300/250

S

-

Т а б л и ц а Б.2 - Доверительные интервалы по результатам поверки

Систематической составл. погрешности C

СКО

систематической составляющей

°с

Суммарной погрешности

Вероятности отказа р

min

max

min

max

min

max

min

max

Т а б л и ц а Б.3 - Показания СИДС в процессе поверки

=......c. e; =

«<,=......сЛ =

ПРИЛОЖЕНИЕ В (справочное)

Описание формата файла подробного учета

Файл подробного учета создается сервисным приложением системы цифровой АТС МС240, и должен иметь определенную структуру, с тем, чтобы информация из него могла быть корректно импортирована ПО прибора «Призма».

Файл подробного учета содержит информацию в виде текстовых строк, в формате CSV. Первая строка файла является заголовком, который содержит имена полей данного файла. Для каждого соединения в учетном файле формируется одна запись. Каждой записи в учетном файле соответствует одна строка. Каждая строка заканчивается символами перевода строки, перевода каретки. Файл не содержит заключительных записей.

Поля информации упорядочены по колонкам и разделены символами «точка с запятой». В рамках значения поля символ «точка с запятой» встречаться не может. Поля в строке идут в порядке, указанном в заголовке файла подробного учета. ПО прибора «Призма» импортирует четыре поля из каждой строки, файла учета.

Поля имеют переменную длину, но располагаются в определенном порядке среди прочих информационных полей:

  • •  Номер вызывающего абонента содержится в третьем поле записи;

  • •  Номер вызываемого абонента содержится в четвертом поле;

  • •  Время начала разговора содержится во втором поле, записывается в формате ГГГГ:ММ:ДД чч:мм:сс (год записывается 4 символами, месяц, день, час, минута, секунда — двумя символами);

  • •  Длительность содержится в седьмом поле.

  • •  Остальные поля служебной информацией не используются. Отключение выше перечисленных полей, или включение между ними дополнительных полей может привести к неправильному импорту данных учета тарифной информации.

Пример записи: Вызывающий абонент 6301 произвел соединение с номером 6303 в 09:09:12 длительностью 16 секунд.

Представление записи в учетном файле:

Жирным шрифтом выделены поля, используемые «Призмой».

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего

листов (страниц)

в доку

менте

Номер

документа

Входящий номер сопроводительного документа

Подпись

Дата

измененных

заме-ненны

х

новых

анну-лированных

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
