УТВЕРЖДАЮ

Заместитель директора

ГУП «ВНИИОФИ»

Н.П. Муравская

/#1» июля 2016г

SS’J ' л' Л- \z А/

Государственная система обеспечения единства измерений

Меры волновых чисел BRM 2065

МЕТОДИКА ПОВЕРКИ*

* - Издание (июль 2016 г.)с Изменением №1, утвержденным в июне 2016 г.

МП 020.Д4-15

Главный метролог

ФГУП« ИИОФИ»

С.Н.Негода

«11» июля 2016

Москва 2016 г.

  • 1 Введение

Настоящая методика поверки распространяется на меры волновых чисел BRM 2065 (далее по тексту - меры), предназначенные передачи единицы волнового числа в ближнем ИК диапазоне и используются в качестве рабочего эталона при поверке (калибровке) Фурье-спектрометров, и устанавливает операции при проведении их первичной и периодической поверок.

Интервал между периодическими поверками -1 год.

  • 2 Операции поверки

    • 2.1 При проведении первичной и периодической поверок должны быть выполнены операции, указанные в таблице 1.

Таблица 1

2.3 Поверку средств измерений осуществляют аккредитованные в установленной порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.

3 Средства поверки

3.1 При проведении первичной и периодической поверок должны быть применены

№ п/п.

Наименование операций

Номер пункта НД по поверке

Обязательность выполнения операции

При вводе в эксплуатацию и после ремонта

При эксплуатации

1

Внешний осмотр

8.1

Да

Да

2

Определение метрологических характеристик

8.2

3

Определение      спектрального

диапазона

8.2.1

Да

Да

4

Определение действительных значений характеристических полос поглощения

8.2.2

Да

Да

5

Определение пределов допускаемой основной абсолютной погрешности измерения полос поглощения

8.2.3

Да

Да

2.2 При получении отрицательных результатов при проведении хотя бы одной операции поверка прекращается

средства, указанные в таблице 2. Таблица 2

Номер пункта методики поверки

Наименование средства поверки; номер документа, регламентирующего технические требования к средству, основные технические характеристики

8.4.1-8.4.4

ГЭТ 156-2015 Государственный первичный эталон единиц спектральных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 50 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 - 2,5 мкм Спектральный диапазон 0,2 - 2,5 мкм

Предел допускаемой абсолютной погрешности при измерении длин волн 0,05 • 10’3 мкм

  • 3.2 Средства поверки, указанные в таблице 2, должны быть поверены и аттестованы в установленном порядке. Допускается также применение других средств, не приведенных в таблице 2, но обеспечивающих определение (контроль) метрологических характеристик поверяемой меры с требуемой точностью.

  • 4 Требования безопасности

    • 4.1 Помещение, в котором проводятся измерения, должно соответствовать требованиям пожарной безопасности по ГОСТ 12.1.004-91 и иметь средства пожаротушения по ГОСТ 12.4.009-83

  • 4.1 При проведении поверки мер следует соблюдать требования, установленные ГОСТ 12.1.031-2010, ГОСТ 12.1.040-83, правилами по охране труда и эксплуатации электроустановок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н. Оборудование, применяемое при поверке, должно соответствовать требованиям ГОСТ 12,2.003-91. Воздух рабочей зоны должен соответствовать требованиям ГОСТ 12.1.005-88 при температуре помещения, соответствующей условиям поверки для легких физических работ.

  • 4.3 Помещение, в котором проводятся поверка, должно удовлетворять требованиям пожарной ’безопасности по ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования».

  • 5 Требования к квалификации поверителей

    • 5.1   К проведению поверки допускаются лица:

- изучившие настоящую методику поверки, паспорт на меру;

получившие первичный и внеочередной инструктаж по технике безопасности при работе в лаборатории;

имеющие квалификационную группу не ниже III в соответствии с правилами по охране труда и эксплуатации электроустано'вок, указанных в приложении к приказу Министерства труда и социальной защиты РФ от 24.07.13 № 328Н.

г

  • 6 Условия поверки

    • 6.1 При проведении поверки следует соблюдать следующие условия:

    • 6.2 Помещение, где проводится поверка, должно быть чистым и сухим. В помещение не должно быть паров кислот, щелочных и других газов, способных вызвать значительную коррозию металлов, а также газообразных органических растворителей, способных вызвать коррозию краски. В помещении не должно быть сквозняков.

    • 6.3 Наборы не должны подвергаться прямому воздействию солнечных лучей. Не проводите поверку в непосредственной близости от окна. В помещении должны отсутствовать механические вибрации. Частота возмущающих вибраций, действующих на оборудование, не должна быть более 30 Гц, амплитуда скорости колебаний не должна превышать 0,06 мм/с. Если показатели вибрации в помещении превышают указанные значения, оборудование должно быть смонтировано на виброизолирующем фундаменте.

    • 6.4 В помещении не допускаются посторонние источники излучения, мощные постоянные и переменные электрические и магнитные поля.

  • 7 Подготовка к поверке

    • 7.1 Меры следует выдержать в помещении в условиях, указанных в п. 6.1 настоящей методики поверки, не менее 4 часов.

    • 7.2 Перед использованием меры необходимо осмотреть и убедиться, что поверхность оптической части чистая и не имеет повреждений. В противном случае загрязнения удалить с помощью резиновой груши или беличьей кисточкой. При обнаружении сильных загрязнений допускается протереть поверхность светофильтров ватным тампоном или мягкой салфеткой, смоченной спиртоэфирной смесью (эфир этиловый ГОСТ 8981-78 и спирт этиловый ГОСТ Р 52473-2005 в соотношении 85:15), с соблюдением мер предосторожности, исключающих повреждение поверхностей.

  • 8 Проведение поверки

8.1 Внешний осмотр

  • 8.1.1 При внешнем осмотре меры должно быть установлено:

  • - отсутствие механических повреждений коробки, корпуса меры и оптической части, затрудняющих эксплуатацию;

  • - читаемость надписи на корпусе меры - на держателе каждой меры должен быть указан серийный номер;

  • - отсутствие трещин, сколов, свилей, вкраплений, царапин, загрязнений на поверхностях оптической части меры.

  • 8.1.2 Меры считаются прошедшими поверку, если у них отсутствую сколы, царапины, неустранимые пятна, посторонние включения в рабочей зоне.

  • 8.2 Определение метрологических характеристик

8.4.1 Определение спектрального диапазона

  • 8.4.1.1  Определение спектрального диапазона совмещается с определением действительных значений характеристических полос поглощения мер.

  • 8.4.1.2 Меры считаются прошедшими поверку, если спектральный диапазон составляет 12000 - 4000 см-1.

8.4.2 Определение действительных значений характеристических полос поглощения мер

  • 8.4.2.1  Установить меру в спектрофотометрическую установку единиц спектральных коэффициентов направленного пропускания в диапазоне длин волн 0,2 - 2,5 мкм с приставками для измерения единиц спектральных коэффициентов диффузного (метод Тейлора) и зеркального отражений в диапазоне длин волн 0,2-2,5 мкм из состава ГЭТ 156-2015.

  • 8.4.2.2 Снять спектр в диапазоне 800 - 2500 нм с вычислением значений длин волн максимумов и минимумов полос поглощения меры.

  • 8.4.2.3 Для того чтобы перевести нм в см-1 нужно воспользоваться формулой 1:

107

L (нм)

где - рассчитанное значение волнового числа характеристических полос поглощения, см"1

L (нм) - полученное значение длин волн максимумов и минимумов полос

поглощения меры, нм

  • 8.4.2.4 Повторить 5 раз пп. 8.4.2.1-8.4.2.3 и высчитать среднее волновое число (Л) по каждому действительному значению характеристических полос поглощения по формуле 2:

(2)

где Л/ - значение волнового числа характеристических полос поглощения, см-1

  • 8.4.2.5 Меры считаются прошедшими поверку, если действительные значения характеристических полос поглощения соответствуют: 5138,5 ± 10,0; 6805,3 ± 10,0; 7313,8 ± 10,0; 8179,4 ± 10,0; 9294,1 ± 10,0; 10245,6 ± 10,0 см"1 (Измененная редакция, Изм. №1)

8.4.3 Определение пределов допускаемой основной абсолютной погрешности

измерения полос поглощения мер

  • 8.4.3.1 Рассчитать среднее квадратическое отклонение результата измерений действительных значений характеристических полос поглощения по формуле 3:

    5 ® ®

    8.4.3.2 Вычислить пределы допускаемой основной абсолютной погрешности ДХ результата определения длины волны максимума полосы поглощения светофильтра по формуле (6):

ДЛ = /Сд/^этСА)2 + Я\)2                              (4)

где еэт(Х) - предел допускаемой абсолютной погрешности эталонной установки ГЭТ 156-2015 при измерении длин волн (0,05 см"1);

к - коэффициент, определяемый принятой доверительной вероятностью, к=1,1 при Р=0,95 в соответствии с ГОСТ Р 8.736-2011.

  • 8.4.3.3 Меры считаются прошедшими поверку, если пределы допускаемой абсолютной погрешности измерения полос поглощения составляют ± 0,5 см"1.

  • 9 Оформление результатов поверки

    • 9.1 Результаты поверки заносятся в протокол (форма протокола приведена в приложении 1 настоящей методики поверки).

    • 9.2 Меры, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. На них выдается свидетельство о поверке установленной формы с указанием полученных по п.п. 8.4.1 - 8.4.3 фактических значений метрологических характеристик мер и наносят знак поверки (место нанесения указано в описании типа) согласно Приказу Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», и анализаторы допускают к эксплуатации.

    • 9.3 Меры, прошедшие поверку с отрицательным результатом, признаются непригодными, не допускаются к применению и на них выдается свидетельство о непригодности с указанием причин. Свидетельство о предыдущей поверке и знак поверки аннулируют и выписывают «Извещение о непригодности» с указанием причин в соответствии с требованиями Приказа Министерства промышленности и торговли

ПРИЛОЖЕНИЕ 1

к Методике поверки «Меры волновых чисел BRM 2065»

ПРОТОКОЛ

первичной / периодической поверки

от «_______»____________201__года

Средство измерений: Меры волновых чисел BRM 2065

(Наименование СИ, тип (если в состав СИ входит несколько автономных блоков то приводят их перечень (наименования) и типы с разделением знаком «косая дробь» /)

Зав.№ №/№_________________________________________

Принадлежащее

Наименование юридического лица, ИНН

Поверено в соответствии с методикой поверки «Меры волновых чисел BRM 2065.

Методика поверки МП 020.Д4-15», утвержденной ФГУП «ВНИИОФИ» 14 января 2015 года.

Наименование документа на поверку, кем утвержден (согласован), дата

С применением эталонов _______________________________________

(наименование, заводской номер, разряд, класс точности или погрешность)

При следующих значениях влияющих факторов:

(приводят перечень и значения влияющих факторов, нормированных в методике поверки)

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %, не

более

  • - атмосферное давление, кПа

23±5

80

84-106

Характеристика

Результат

Требования методики поверки

*

Средство измерений признать пригодным (или непригодным) для применения

>екомендации

Исполнители:

подписи, ФИО, должность

ИЗМЕНЕНИЕ №1

«Меры волновых чисел BRM 2065.

МЕТОДИКА ПОВЕРКИ

МП 020.Д4-15»

Дата введения 11.07.2016

Утверждено и введено в действие

Заместитель директора

Пункт 8.4.2.5. изложить в новой редакции «...: 5138,5±10,0; 6805,3±10,0; 7313,8±10,0; 8179,4±10,0; 9294,1±10,0; 10245,6±10,0»

Начальник отдела Д-4 (должность)

(подпись)

..

А. В. Иванов

(расш ифровка подписи)

ММ

2016 г.

Эксперт

Ведущий инженер

(должность)

А. Н. Шобина (расшифровка подписи)

2016 г.

ИЗВЕЩЕНИЕ ОБ ИЗМЕНЕНИИ

ФГУП «ВНИИОФИ»

Д-4

ДАТА ВЫПУСКА

14.01.2015

ПРИЧИНА

УКАЗАНИЕ О ЗАДЕЛЕ

УКАЗАНИЕ О ВНЕ-ДРЕНИИ

ПРИМЕНЯЕМОСТЬ

РАЗОСЛАТЬ

ИЗМ.

СОСТАВИЛ

Инженер ФГУП «ВНИИОФИ»

ИЗВЕЩЕНИЕ об Изменении №1

СРОК ИЗМ.

12.07.2016

Требования заказчика

Меры волновых чисел BRM 2065. Методика поверки

Лист

1

Листов

Изменение в заделе учтено

Описание типа, протоколы первичной и периодической поверки мер волновых чисел BRM 2065

Генеральный директор ООО «БРУКЕР» г. Москва Яковлев Н.В.; Заместитель директора ФГУП «ВНИИОФИ» - Муравская Н.П.; Директору ФГУП «ВНИИМС» А.Ю.Кузину

ПРИЛОЖЕНИЕ

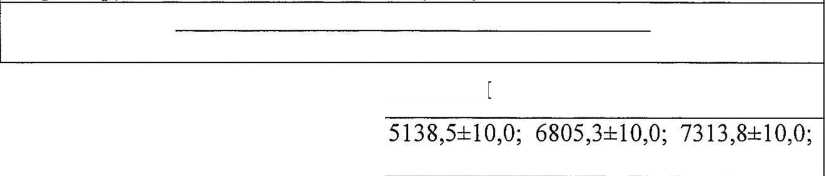

Пункт 8.4.2.5. изложить в новой редакции « 8179,4±10,0; 9294,Ш0,0; 10245,6±10,0»

СОДЕРЖАНИЕ ИЗМЕНЕНИЯ

Деменчук

12.07.20

Н.КОНТР. Заместитель

директора ФГУП «ВНИИОФИ»

Муравская

Н.П.

Начальник отдела ФГУП «ВНИИОФИ»

Иванов

А.В^

£

ПР.ЗАК.

Генеральный директор ООО «БРУКЕР» г.

Москва

с/

Яковлев-

Н.В.

ИЗМЕНЕНИЕ ВНЕС
