Методика поверки «Приборы проверки устройств релейной защиты PW666i» (МП 2203-0302-2016)

УТВЕРЖДАЮ

2203-0302-2016 МП

Руководитель госэталонов

ФГУП "ВНИ^иф

z

Д.И.Менделеева"

Е.З.Шапиро

2016 г.

Настоящая методика предназначена для проведения поверки приборов проверки устройств релейной защиты PW666i (далее приборы), изготовленных фирмой «PONOVO POWER Со., Ltd», Китай.

Приборы проверки устройств релейной защиты PW666i (далее приборы) предназначены для:

• - измерения временных характеристик различных реле и коммутационных аппаратов;

• - измерения с помощью встроенного измерителя воспроизводимого прибором токов и напряжений, угла сдвига фаз и частоты;

- воспроизведения регулируемого однофазного переменного тока или напряжения сетевой частоты, постоянного напряжения или тока.

Методика устанавливает объем, условия поверки, методы и средства поверки метрологических характеристик и порядок оформления результатов поверки.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

2 СРЕДСТВА ПОВЕРКИ

Калибратор программируемый П320 (регистрационный номер в Федеральном информационном фонде №7493-79);

Пробойная установка УПУ-10 (регистрационный номер в Федеральном информационном фонде №58589-14).

Допускается использование других типов средств измерений, обеспечивающих определение метрологических характеристик с заданной точностью.

Все применяемые средства измерений должны иметь действующие свидетельства о поверке.

• 3.1  При поверке приборов соблюдать действующие правила устройства электроустановок (ПУЭ).

• 3.2   Специалист, осуществляющий поверку приборов должен иметь квалификационную группу по электробезопасности не ниже третьей.

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха 20 °C;

• - допускаемое отклонение температуры окружающего воздуха ±5 °C;

• - атмосферное давление от 84 до 106 кПа (630 - 800 мм рт. ст.);

• - относительная влажность воздуха от 30 до 90 %.

• 5.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено:

• - наличие эксплуатационной документации (на русском языке);

• - соответствие комплектности;

• - отсутствие механических повреждений корпусов;

• - целостность маркировки;

• - отсутствие коррозии на корпусе и разъемных соединениях.

• 5.2. Проверка сопротивления изоляции.

Проверка сопротивления изоляции между соединенными (закороченными) входными цепями и корпусом, а также между сетевыми цепями и корпусом проводится с помощью мегоомметра типа Ml 101, включенного между клеммой заземления корпуса и одной из указанных цепей.

Результат поверки считается положительным, если сопротивление изоляции не менее 20 МОм.

• 5.3. Определение метрологических характеристик.

В ходе поверки определяются следующие метрологические характеристики:

• - определение относительной погрешности воспроизведения напряжения переменного тока;

• - определение относительной погрешности воспроизведения силы переменного тока:

• - определение относительной погрешности измерений напряжения постоянного тока;

• - определение относительной погрешности измерений силы постоянного тока;

• - определение погрешности воспроизведения угла фазового сдвига;

• - определение абсолютной погрешности воспроизведения частоты.

Определение метрологических и технических характеристик основано на сравнении показаний эталонного и испытуемого средств измерений. Подключение поверяемого прибора к калибратору осуществляется в соответствии со схемами подключения, приведенными в Руководствах по эксплуатации на поверяемое и эталонное средства измерений.

На дисплее калибратора отображаются значения входных и выходных сигналов в единицах измеряемых величин.

Таблица 2 Основные метрологические характеристики прибора

Определение погрешностей проводится при следующих значениях определяемых параметров:

при определении относительной погрешности воспроизведения напряжения переменного тока. В:

- при определении относительной погрешности воспроизведения силы переменного тока. А:

- при определении относительной погрешности измерений напряжения постоянного тока, В:

аналоговый вход

________10

_________5_________

_____________________1

-1__________

-5

-10

- при определении относительной погрешности измерений силы постоянного тока, мА;

- при определении погрешности воспроизведения угла фазового сдвига, градусов и определении абсолютной погрешности воспроизведения частоты:

- при определении абсолютной погрешности воспроизведения частоты задапваемые значения сигналов: (48, 50, 52, 55, 50, 60) Гц.

Прибор считаются выдержавшим поверку, если погрешности измерений не превышают значений, указанных в таблице 2.

5.4 Подтверждение соответствия ПО СИ:

• - подключить кабели LAN между ПК и прибор PW666i;

• - подключить кабели питания для ПК и прибора PW666i:

• - подключить местную розетку прибора PW666i к защитным кабелям;

• - включить ПК и прибор PW666i;

• - запустить программное обеспечение PowerTest;

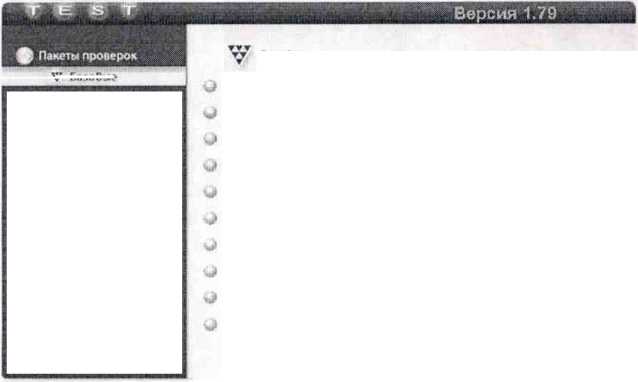

• - на экране компьютера должна появиться вкладка с номером версии ПО:




  V ЬааоВые

  Ба>о8ые

  Последовательность состояниями. 6<1

  Быстрый t»ct(4U3I)

  □

  Порог срабатывания (31)

  Быстрый тост (4U или 6U. 61)

  Быстрый tw.t(UL-L3I)

  Г нрмоники

  О

  Быстрый тест('.О-1-2, Ю-1-2)

  Защита .линии

  COMTRADE плеер

  Быстрый таст(Р. Q, S)

  Быстрый toct(Z, I const)

  Быстрый t?ct(Z, U const)

  Время срабатывания

  Последовательность состояиий(4и 31)





• 6.1 Приборы, прошедшие поверку с положительными результатами, признают годным к эксплуатации.

• 6.2  По результатам поверки оформляют протокол (произвольной формы), содержащий сведения о режимах и результатах поверки.

• 6.3 Положительные результаты поверки оформляются свидетельством о поверке.

• 6.4 Приборы, прошедшие поверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещаются к эксплуатации и на них выдается извещение о непригодности.

• 6.5 Знак поверки наносится в виде мастичной пломбы на винты задней стенки корпуса прибора и в виде оттиска клейма поверителя на свидетельство о поверке.
