Методика поверки «СИГНАЛИЗАТОРЫ SCACCO» (МП 436-061-2012)

УТВЕРЖДАЮ

Заместитель генерального директора

ФБУ

-Петербург»

.М. Козлякова

СИГНАЛИЗАТОРЫ SCACCO

Методика поверки

с изменением № 1

436-061-2012 МП

2017

Настоящая методика поверки распространяется на сигнализаторы SCACCO (в дальнейшем - сигнализаторы), выпускаемые фирмой BERTOLDO&C.s.r.I. (Италия), предназначенные для непрерывного автоматического контроля довзрывоопасных концентраций метана (исполнение B10-SC01), сжиженного нефтяного газа (пропан-бутановая смесь) (исполнение B10-SC02) и сигнализации о превышении установленных порогов и формирования управляющего воздействия для включения (отключения) исполнительных устройств контактов реле, и устанавливает методы их первичной поверки при ввозе на территорию РФ, после ремонта и периодической поверки в процессе эксплуатации.

Интервал между поверками - 1 год.

1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1. Таблица 1

• 1.2 При получении отрицательного результата при проведении какой-либо из операций поверка прекращается.

При проведении поверки должны применяться средства поверки, указанные в таблице 2. Таблица 2

• 2.1 Перечисленные оборудование и средства измерений могут быть заменены другими, обеспечивающими требуемую точность измерений.

• 2.2 Все средства поверки должны иметь действующие свидетельства о поверке, ГСО-ПГС в баллонах под давлением - действующие паспорта.

• 3.1 Помещение, в котором проводится поверка, должно быть оборудовано приточновытяжной вентиляцией.

• 3.2 При проведении поверки должны соблюдаться требования безопасности, изложенные:

• - требования техники безопасности в соответствии с «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением», утвержденными Федеральным горным и промышленным надзором России;

• - требования техники безопасности для защиты персонала от поражения электрическим током согласно ГОСТ 12.2.007.0-75;

• - в Руководстве по эксплуатации сигнализаторов;

• - в эксплутационных документах средств измерений, используемых при поверке.

При проведении поверки должны соблюдаться следующие условия:

Перед проведением поверки следует выполнить следующие подготовительные работы:

а) подготовить сигнализаторы к работе в соответствии с требованиями Руководства по эксплуатации;

б) подготовить к работе средства поверки в соответствии с требованиями эксплуатационной документации на них;

в) выдержать сигнализаторы в помещении, в котором проводится поверка, в течение не менее 6 ч;

г) выдержать ГСО-ПГС в баллонах под давлением в помещении, в котором проводится поверка, в течение 24 ч.

• 6.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено отсутствие на наружных поверхностях сигнализаторов повреждений и дефектов, влияющих на их работу.

• 6.2 Опробование

• 6.2.1 Включить сигнализатор в сеть питания.

Должны загореться светодиоды: зелёный «питание» и жёлтый. По истечении не более 30 с жёлтый светодиод должен выключиться, зелёный светодиод «питание» остаётся включённым. Состояние релейного выхода: пара контактов «С» и «NO» разомкнута, пара контактов «С» и «NC» замкнута.

• 6.2.2 Произвести проверку световой индикации

Кратковременно нажать кнопку «тест». Должны кратковременно загореться жёлтый и красный светодиоды.

• 6.2.3 Произвести проверку звуковой сигнализации и срабатывания контактов реле

Нажать и удерживать более 10 с кнопку «тест». Должен прозвучать звуковой сигнал и активироваться контакты реле. Состояние релейного выхода: пара контактов «С» и «NO» замкнута, пара контактов «С» и «NC» разомкнута. После тестирования звуковая сигнализация выключается, контакты реле возвращаются в исходное состояние: пара контактов «С» и «NO» разомкнута, пара контактов «С» и «NC» замкнута.

Результаты опробования считают положительным, если выполняется последовательность включения/выключения при проведении операций согласно п.п. 6.2.1, 6.2.2 и 6.2.3.

• 6.3 Определение метрологических характеристик

• 6.3.1 Определение основной абсолютной погрешности срабатывания порогов сигнализации и проверка состояния контактов реле

• 6.3.1.1 Собрать газовую схему в соответствии с Приложением Б.

• 6.3.1.2 Включить сигнализатор в сеть.

• 6.3.1.3 Подать на сигнализатор ГСО-ПГС в последовательности № 1-2-3-1. Перечень ГСО-ПГС приведен в Приложении А.

• 6.3.1.4 Зафиксировать состояние индикаторов, световой и звуковой сигнализации и контактов реле.

• 6.3.1.5 Результаты поверки считать положительными, если состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов соответствуют приведенным в табл. 3 что означает, что погрешность срабатывания сигнализаторов не превышает ±5 % НКПР.

Таблица 3 - Состояние индикаторов, световой и звуковой сигнализации и контактов реле сигнализаторов

• 6.3.2 Определение времени срабатывания

• 6.3.2.1 Собрать газовую схему в соответствии с рисунком 1.

• 6.3.2.2 Включить сигнализатор в сеть.

• 6.3.2.3 Подать на сигнализатор ПГС № 3 и одновременно включить секундомер.

• 6.3.2.4 Зафиксировать время срабатывания сигнализации.

• 6.3.2.5 Результаты испытаний считать положительными, если время срабатывания сигнализации порога не более 15 с.

• 7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 7.1 Положительные результаты первичной поверки удостоверяются в разделе «Свидетельство о приемке» РЭ подписью поверителя и нанесением знака поверки.

(Измененная редакция, изм.№1)

• 7.2 Отрицательные результаты поверки оформляют извещением о непригодности. (Измененная редакция, изм.№1)

• 7.3 Положительные результаты периодической поверки оформляются свидетельством о поверке установленной формы и нанесением знака поверки в виде наклейки на лицевую часть сигнализатора.

(п.7.3 введен дополнительно, изм. №1)

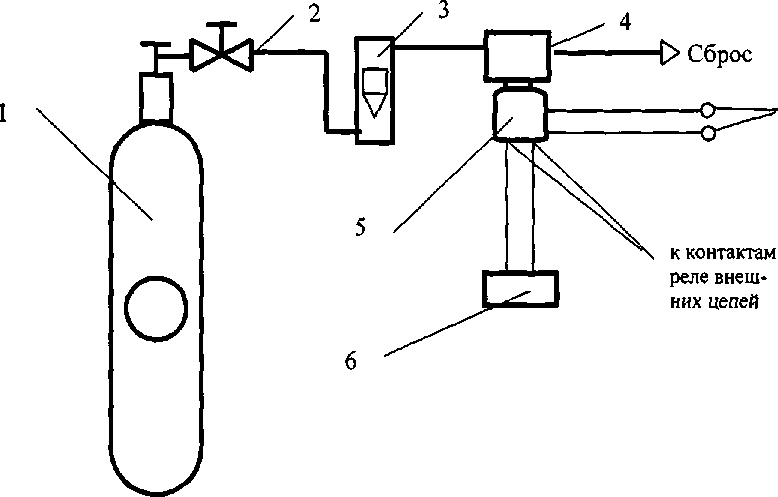

ПРИЛОЖЕНИЕ Б (обязательное)

Схема подключения ПГС

• 1 - баллон с ПГС                 4 - адаптер для подачи ПГС

• 2 - вентиль точной регулировки 5 - сигнализатор

• 3 - ротаметр                     6 - мультиметр
