Методика поверки «ГСИ. ИЗМЕРИТЕЛИ УРОВНЯ БЕСКОНТАКТНЫЕ ИУБ-1К» (РТ-МП-4149-449-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ.

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ — МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ УРОВНЯ БЕСКОНТАКТНЫЕ ИУБ-1К

Методика поверки

РТ-МП-4149-449-2017 г. Москва

2017 г.

СОДЕРЖАНИЕ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

• 2 ОПЕРАЦИИ ПОВЕРКИ

• 3 СРЕДСТВА ПОВЕРКИ

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

• 6 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• 1 ОБЩИЕ ПОЛОЖЕНИЯ

  • 1.1  Настоящая методика поверки распространяется на измерители уровня бесконтактные ИУБ-1К (далее - измерители), изготовленные ООО «НТЦ Экофизприбор». г. Москва, и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2 Интервал между поверками 1 год.

• 2 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

3 СРЕДСТВА ПОВЕРКИ

• 3.1 Основные и вспомогательные средства поверки, указаны в таблице 2.

Таблица 2- Основные и вспомогательные средства поверки

• 3.2 Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

• 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При проведении поверки должны выполняться следующие требования безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности нс ниже второй;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъёмные соединения линий электропитания и линий связи должны быть исправны:

• - соблюдать требования безопасности, указанные в технической документации на измерители, применяемые средства поверки и вспомогательное оборудование;

• - поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

• 5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

- относительная влажность окружающего воздуха от 30 % до 80 %;

• - атмосферное давление от 84 до 106,7 кПа;

• - температура окружающей среды (20 ± 5) °C;

• - напряжение питания от сети переменного тока частотой (50±1) Гц и напряжением 220 В ± 10%;

• - отсутствие вибраций, тряски, ударов, влияющих на работу уровнемера;

• - отсутствие внешних электрических и магнитных полей;

• 6 ПОДГОТОВКА К ПОВЕРКЕ

  • 6.1 Перед началом поверки измеритель следует выдержать в нормальных условиях и с включенным напряжением питания не менее одного часа.

Собрать установку поверочную ИУП с закреплённым на ней излучателем, состоящим из держателя источников натрий-22 КЗРС.354000.001 и установленных в нем источников натрий-22 из набора ОСГИ по ТУ 7018-001-08627537-06 в соответствии с КЗРС.4О789О.ОЗЗ РЭ.

Зафиксировать расстояния;

• - между излучателем и имитаторами - 100 мм;

• - имитаторами и блоком детектирования - 1000 мм.

Провести настройку измерителя в соответствии с разделами 1.4 и 2.1 КЗРС.407729.002 РЭ.

Для изменения уровня в процессе градуировки должен использоваться набор переменного количества имитаторов - тротуарных плиток марки ЗК.5 по ГОСТ 17608-91, обеспечивающий изменение высоты набора всего диапазона измерений. Градуировка должна проводиться по десяти значениям уровня с усреднением значения частоты, соответствующей каждому уровню, по результатам пяти измерений.

Контроль уровня при градуировке (высота набора имитаторов) должен проводиться с помощью рулетки измерительной.

Значения уровня при градуировке для различных модификаций указаны в таблице 3.

Таблица 3

7 ПРОВЕДЕНИЕ ПОВЕРКИ

• 7.1 Внешний осмотр

При внешнем осмотре установить:

• - соответствие комплектности;

• - отсутствие дефектов, влияющих на работу измерителя;

• - наличие и сохранность маркировки;

• - чистоту и механическую исправность разъемов;

• - целостность корпуса уровнемера и кнопок управления, четкость фиксации их положения;

• - отсутствие на дисплее блока обработки информации налета, помутнений и других дефектов, препятствующих считыванию.

Результат считается положительным, если: комплектность соответствует Руководству по эксплуатации; отсутствуют дефекты, влияющие на работу измерителя; наличие и сохранность маркировки, чистота и механическая исправность разъемов: целостность корпуса уровнемера и кнопок управления, четкость фиксации их положения, отсутствие на дисплее блока обработки информации налета, помутнений и других дефектов, препятствующих считыванию.

• 7.2 Опробование

При опробовании устанавливают общее функционирование измерителя, его работоспособность.

Установить измеритель на установку поверочную ИУП и произвести монтаж по схемам, приведённым в Руководстве по эксплуатации на измеритель и установку поверочную ИУП. Зафиксировать нулевую контрольную отметку на установке уровнемерной, в режиме «НАСТРОЙКА» должно быть установлено время усреднения Т - 200 с.

При помощи тротуарных плиток марки ЗК.5 по ГОСТ 17608-91. с размерами 300*300*50 мм, сымитировать уровень. Значение уровня на блоке детектирования должно измениться.

Измерители считаются прошедшими поверку по данному пункту, если на дисплее блока детектирования значения уровня изменяются пропорционально имитации уровня.

Опробование совместить с проверкой по пункту 7.3.

• 7.3 Определение абсолютной погрешности измерений уровня

Погрешность измерений уровня определяют на десяти контрольных отметках равномерно распределённых по всему диапазону измерений, включая минимальное и максимальное значения диапазона измерений уровня.

Имитация уровня проводится при помощи тротуарных плиток марки ЗК.5 по ГОСТ 17608-91, с размерами 300*300*50 мм.

Абсолютную погрешность измерений уровня А. м. рассчитать по формуле

Д ~ Ниэм ~ Нэт                                         (1)

где Ниэм - значение уровня, измеренное измерителем, м;

Нэт - значение уровня, измеренное установкой поверочной, м.

Измерители считаются прошедшими проверку по данному пункту, если значения погрешности не превышают значений, указанных в таблице 4.

Таблица 4 - Метрологические характеристики

7.6 Идентификация программного обеспечения (ПО)

При подаче питания на измеритель на дисплее блока обработки информации появляется номер версии программы.

Измерители считаются прошедшими поверку по данному пункту, если номер версии программного обеспечения будет не ниже V3.1.

• 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

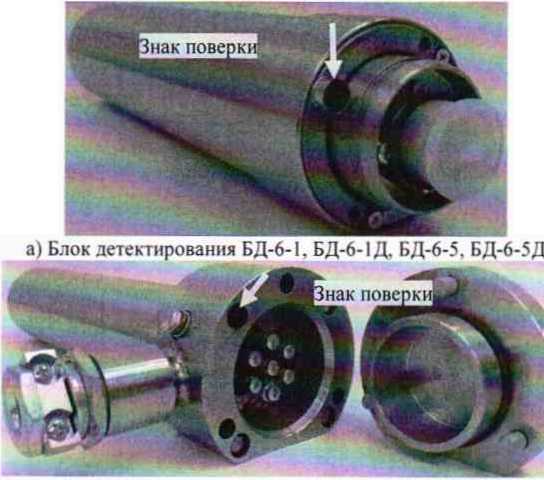

  • 8.1 При положительных результатах поверки знак поверки наносится на свидетельство о поверке или в паспорт, блок детектирования и блок обработки информации, в соответствии с рисунком 1 .



    о) Блок детектирования БД-7-1. БД-7-1 Д, БД-7-5, БД-7-5Д

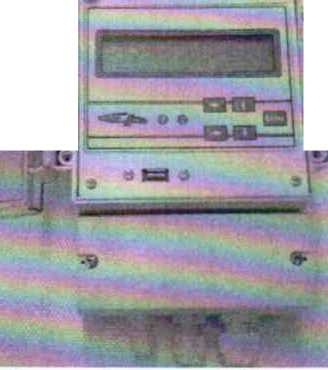

в) Блок обработки информации БОИ-4

Рисунок 1 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

• 8.2 При отрицательных результатах поверки выдают извещение о непригодности.

Разработали:

11ачальник лаборатории № 449 ФБУ «Ростест -

Ведущий инженер по метрологии лаборатории № 449 ФБУ «Ростест - Москва»
