Методика поверки «ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА Е852М» (MП ВТ. 136-2005)

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА

Е852М

МЕТОДИКА ПОВЕРКИ

МП ВТ. 136-2005

Настоящая методика поверки (далее - МП) распространяется на преобразователи измерительные переменного тока Е852М (далее - ИП), выпускаемые по ТУ РБ 28855861.003-97 и устанавливает методику их поверки.

Межповерочный интервал - 48 месяцев.

Методика поверки разработана в соответствии с требованиями ТКП 8.003-2011.

• 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

Таблица 1

эксплуатации |<

12 Допускается применение других средств измерений, обеспечивающих определение параметров ИП с требуемой точностью, а так же специализированные устройства типа УПП 802М.

• 1.3 Суммарная погрешность образцовых средств измерений при поверке ИП должна быть не более 1/3 основной погрешности поверяемого ИП.

• 1.4 Все средства измерений должны иметь действующие документы об их поверке или аттестации.

• 2.1 При проведении поверки должно быть обеспечено выполнение требований ТКП 181-2009 «Правила технической эксплуатации электро-установок потребителей».

• 2.2 Лица, осуществляющие поверку, должны иметь квалификационную группу не ниже четвертой.

• 3.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

Таблица 2

• 3.2 До проведения поверки ИП должен быть выдержан при температуре и относительной влажности окружающего воздуха, указанных в таблице 2, не менее 4 часов.

• 3.3 Работа с поверяемым ИП и со средствами его поверки должна производиться в соответствии с их инструкциями по эксплуатации.

• 4.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИП следующим требованиям:

• - соответствие комплектности паспорту;

• - совпадение номера ИП, с указанным в паспорте;

• - наличие клейма и четкой маркировки;

• - отсутствие механических повреждений наружных частей ИП;

• 4.2 Определение метрологических характеристик

4.2.1 Определение электрического сопротивления изоляции

Измерение электрического сопротивления изоляции производят на постоянном токе мегаомметром. Отсчет показаний мегаомметра производят по истечении 1 мин после приложения напряжения, равного 500 В, к корпусу' и другим цепям; к входным и выходным цепям ИП.

Расположение клемм подключения приведено в приложении А.

При проверке электрического сопротивления изоляции раздельных электрических цепей напряжение прикладывается между соединенными вместе клеммами одной цепи и соединенными вместе клеммами другой цепи.

Измеренные значения сопротивления изоляции должны быть не менее 40 МОм.

• 4.2.2 Проверка электрической прочности изоляции.

Электрическую прочность изоляции проверять на испытательной установку - Г ь < мощностью 0,5 кВ А.

Электрическая изоляция ИП должна выдерживать в течение I мин действ испытательного напряжения (среднее квадратическое значение) практичерцр синусоидальной формы частотой от 45 до 65 Гц действующим значением⁴? к1 между корпусом и другими цепями ИП и 2 кВ между входными и выходнцЯи цепями.

При проверке электрической прочности изоляции и отсутствия гальванической связи между всеми цепями и корпусом, испытательное напряжение прикладываеТся._._ между всеми соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.

При проверке прочности изоляции и отсутствия гальванической связи раздельных электрических цепей испытательное напряжение прикладывается между' соединенными вместе клеммами подключения одной цепи и соединенными вместе клеммами подключения другой цепи.

ИП считают выдержавшими испытание, если во время испытания отсутствовали пробои или перекрытия изоляции.

• 4.2.3 Определение основной приведенной погрешности производится по схеме, приведенной в приложении Б, посредством сравнения показаний эталонного прибора, включенного на выходе ИП, с расчетным значением выходного сигнала.

Величина основной приведенной погрешности ИП у, %, определяется по формуле

Y=

«100

где:

Ах - измеренное значение выходного сигнала, мА;

Ар - расчетное значение выходного сигнала при том же значении входного сигнала (таблица 3), мА;

Ан - нормирующее значение выходного сигнала, равное 5 мА для Е852М/1 или 20 мА для Е852М/2,

Расчетные значения выходного сигнала приведены в таблице 3 Таблица 3

Основная приведенная погрешность не должна превышать ± 1 % от нормирующего значения выходного сигнала.

• 5.1 Результаты поверки должны быть занесены в протокол. Форма протокола приведена в приложении В.

• 5.2 При положительных результатах первичной (при выпуске из производства) поверки поверитель в разделе паспорта «Сведения о поверке» указывает дату поверки, ставит свою подпись, заверенную поверительным клеймом, а также пломбирует стык основания и корпуса ИП наклейкой с поверительным клеймом.

• 5.3 При положительных результатах периодической поверки поверитель клеймит ИП поверочной наклейкой, результаты поверки заносит в протокол, отметка о поверке регистрируется в журнале, выдается свидетельство о поверке.

• 5.4 При отрицательных результатах поверки ИП изымается из обращения и применения, поверитель производит погашение поверительного клейма в паспорте, ставит подпись и дату (при наличии паспорта), а также производит погашение поверительного клейма на стыке основания и корпуса ИП и выдаст извещение о непригодности. ИП передается в ремонт, после ремонта подвергается поверке.

ПРИЛОЖЕНИЕ А

(справочное) Расположение клемм подключения

Рисунок A.I - Схема электрическая подключения

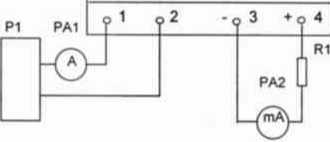

ПРИЛОЖЕНИЕ Б (рекомендуемое) Схема поверки ИП

ИП

Р1 - источник питания трехфазного тока МГ6800; РА 1 - амперметр Д50541;

RI - магазин сопротивлений РЗЗ;

РА2 - прибор комбинированный Щ301-1

Рисунок Б. 1 Схема поверки ИП

ПРИЛОЖЕНИЕ В (обязательное) Протокол поверки ИП

Преобразователь____________________ №_____________

тип

• 1 № рабочего места поверяемого ИП________________________

• 2 Наименование и обозначение методики поверки

• 3 Внешний осмотр соответствует. не соответствует

ненужное зачеркнуть

• 4 Проверка электрического сопротивления изоляции

• 5 Проверка электрической прочности изоляции

соответствует.___________________не соответствует

ненужное зачеркнуть

• 6 Определение основной приведенной погрешности

ИП _______годен,___________________не годен

ненужное зачеркнуть, не годен - указать причину

Поверитель______________

подпись         расшифровка          дата

подписи            поверки

Общество с дополнительной ответственностью «Энергоприбор»

ул Чапаева 32, г. Витебск. Республика Беларусь, 210033 Тел (*375-212) 55-97-29. Факс! *375-212) 55-01-24 www.cnpribor.by; e-mail: contacl^enpribor.by
