ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ФГУП «ВНИИМС»)

Н.В. Иванникова

£1

УТВЕРЖДАЮ

Заместитель директора водственной метрологии ФГУП «ВНИИМС»

2016 г.

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Колонки раздаточные сжатого газа DNG

МЕТОДИКА ПОВЕРКИ

МП 208-019-2016

Москва

2016

СОДЕРЖАНИЕ

ПРИЛОЖЕНИЕ А

1. ОБЩИЕ ПОЛОЖЕНИЯ
  • 1.1. Настоящая методика поверки распространяется на колонки раздаточные сжатого газа DNG, изготавливаемых GRAFS.р.А., Италия и устанавливает объём и методы их первичной и периодической поверок.

  • 1.2. Интервал между поверками - 1 год.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1. При проведении поверки колонок раздаточных сжатого газа DNG выполняются операции, указанные в таблице 1.

Таблица 1

Наименование операции

Пункт методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1. Внешний осмотр

6.1

да

да

2. Проверка функционирования

6.2

да

да

3. Проверка метрологических характеристик

6.3

да

да

3. СРЕДСТВА ПОВЕРКИ
  • 3.1. При проведении поверки должны использоваться следующие средства поверки:

  • - весы, наибольший предел взвешивания 150 кг. класс точности III по ГОСТ OIMLR76-1-2011;

  • - секундомер ц. д. 0.2 с., от 0 до 30 мин;

  • - термометр лабораторный, погрешность ±0.1 °C, ц.д. 0,1 °C.

Допускается применение других средств. обеспечивающих определение метрологических характеристик поверяемых колонок с требуемой точностью.

Средства поверки должны быть поверены и иметь действующие свидетельства о поверке.

  • 3.2. Вспомогательное оборудование:

баллон из металлического лейнера и оболочки из композитного материала на цилиндрической поверхности лейнера. вместимостью 50-100 дм3, рабочее давление до 24.5 МПа. ГОСТ Р 51753-2001 «Баллоны высокого давления для сжатого природного газа, используемого в качестве емкостей для моторного топлива на автомобильных транспортных средствах. Общие технические условия»;

заправочное устройство (метан) EmerVALC450 или ОМВ 698U6GGQ. или аналогичное для подключения крана раздаточного колонки.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.2. При проведении поверки колонок раздаточных сжатого газа DNG должны выполняться следующие требования безопасности:

-к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности рабочем месте, и имеет группу по технике электробезопасности не ниже второй;

-вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

-все разъёмные соединения линий электропитания и линий связи должны быть исправны;

  • -  соблюдать требования безопасности, указанные в технической документации на колонки, применяемое средство поверки и вспомогательное оборудование;

* поверитель должен соблюдать правила пожарной безопасности, действующие на предприятии.

Источником опасности при поверке и эксплуатации может быть измеряемая среда -сжатый газ. находящийся под давлением.

5. УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ
  • 5.2. При проведении поверки колонки должны быть соблюдены следующие условия: -относительная влажность окружающего воздуха от 30 % до 98 %;

-атмосферное давление от 84 до 106 кПа;

  • - температура окружающей среды при поверке от минус 40 °C до плюс 40 °C;

  • -  измеряемая среда-газ по ГОСТ 27577-2000 «Газ природный топливный компримированный для двигателей внутреннего сгорания», азот.

Колонку подключают в соответствии с Приложением А.

6. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр

При внешнем осмотре колонок раздаточных сжатого газа DNG проверяется:

  • - соответствие комплектности колонки требованиям эксплуатационной документации;

  • - отсутствие механических повреждений;

  • - отсутствие дефектов, препятствующих чтению надписей, маркировки, индикатора.

  • 6.2 Проверка функционирования

Проверка функционирования проводится путем проверки соответствия меню и функций колонки руководству по эксплуатации.

6.2.1 Проверить соответствие идентификационных данных программного обеспечения (ПО).

-проверить соответствие идентификационных данных ПО. приведённым в таблице 2.

Таблица 2 Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

РМ2

Номер версии (идентификационный номер) ПО

Е3.06

Номер версии должен быть не ниже указанного в таблице 2.

  • 6.3 Проверка метрологических характеристик. Определение относительной погрешности.

Относительная погрешность колонки определяется путём сравнения значения массы сжатого газа, выдаваемой колонкой, с показаниями весов.

Сброс показания разового учёта выданной массы газа в нулевое положение производится автоматически при снятии раздаточного крана с колонки.

Определение относительной погрешности производится трёхкратным измерением выданных доз. следующим образом:

-открыть кран баллона и стравить газ; -поставить баллон на весы;

-установить нулевое показание на весах;

-подключить кран раздаточный к баллону;

-нажать кнопку «СТАРТ» на колонке;

-когда баллон наполнится, колонка автоматически остановит закачку газа;

- отключить кран раздаточный от баллона;

снять показания с дисплея колонки и весов.

Основную относительную погрешность вычисляют по формуле:

х100%,

где Мк - показания индикатора колонки, кг;

Л/э - масса газа в баллоне, измеренная эталонным весами, кг.

Относительная погрешность каждого из трех измерений не должна превышать ± 1,0 %.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 7.1. Результаты поверки оформляют протоколом.

  • 7.2 Положительные результаты первичной поверки колонки оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 7.3 Положительные результаты периодической поверки колонки оформляют записью в Паспорте, удостоверенной подписью поверителя и нанесением знака поверки или выдают свидетельство о поверке по установленной форме в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

  • 7.4 При отрицательных результатах поверки выписывается «Извещение о непригодности к применению» в соответствии с приказом Минпромторга России от 02 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

    Б.А. Иполитов

Начальник отдела 208 ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А (справочное)

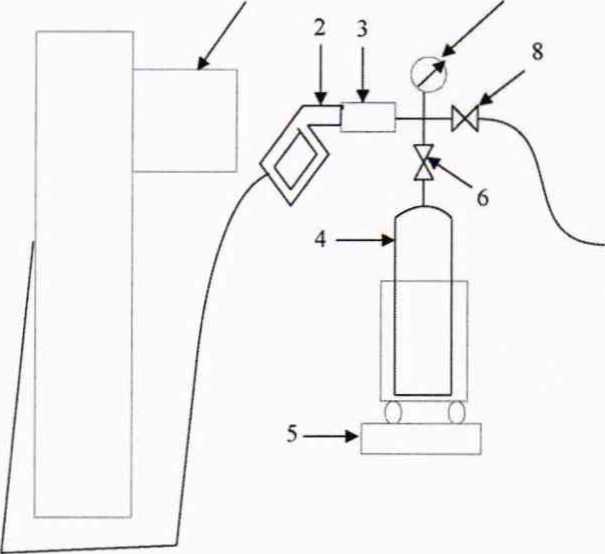

Схема подключения колонки для проведения поверки

1                                7

Рисунок А.1. Схема подключения колонки.

1 - поверяемая колонка, 2 - кран раздаточного рукава, 3 - заправочное устройство (метан) EmerVALC450 или ОМВ 698U6GGQ, или аналогичное, 4 - баллон, 5 - весы, 6 - вентиль, 7 -манометр, 8 - вентиль.
