Методика поверки «ИЗМЕРИТЕЛИ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ СЕРИИ С.А 6400» (Код не указан!)

УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

/-/    2016 г.

М.С. Казаков

Методика поверки г. Видное 2016

Настоящая методика предусматривает методы и средства проведения первичной и периодической поверок измерителей сопротивления заземления серии С. А 6400, изготавливаемых фирмой «Chauvin-Arnoux», Франция.

Измерители сопротивления заземления серии С.А 6400 (далее - измерители) предназначены для измерения сопротивления заземления, сопротивления постоянного тока, силы переменного тока, расчета удельного сопротивления грунта.

Межповерочный интервал - 2 года.

Допускается проведение первичной поверки измерителей при выпуске из производства до ввода в эксплуатацию на основании выборки по ГОСТ Р ИСО 2859-10-2008.

Периодическая поверка средств измерений в случае их использования для измерений меньшего числа величин или на меньшем числе поддиапазонов измерений, по отношению к указанным в разделе «Метрологические и технические характеристики» Описания типа, допускается на основании письменного заявления владельца приборов, оформленного в произвольной форме. Соответствующая запись должна быть сделана в свидетельстве о поверке приборов.

• 1.1 При поверке выполняются операции, указанные в таблице 1.

• 1.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается и прибор бракуется.

Таблица 1 - Операции поверки

Таблица 2 - Операции поверки для модификаций

• 2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблицах 3 и 4.

• 2.2 Допускается применять другие средства измерений, обеспечивающие измерение значений соответствующих величин с требуемой точностью.

2.3. Все средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

Таблица 3 - Эталонные средства поверки

Таблица 4 - Вспомогательные средства поверки

К проведению поверки допускаются поверители из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

К проведению поверки допускаются лица, изучившие руководство по эксплуатации прибора и прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1 кВ.

При проведении поверки должны соблюдаться следующие условия:

• •     температура окружающего воздуха (23 ± 3) °C;

• •     относительная влажность от 45 до 55 %;

• •     атмосферное давление от 84 до 106 кПа или от 630 до 795 мм. рт. ст.;

• •     напряжение питания переменного тока (220,0 ± 2,2) В частотой (50,0 ± 0,5) Гц.

Перед поверкой должны быть выполнены следующие подготовительные работы:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 3. Средства измерения, используемые при поверке, поверены и подготовлены к работе согласно их руководствам по эксплуатации.

• 7.1    Метрологические характеристики, подлежащие определению

Таблица 5 - Метрологические характеристики измерителей С.А 6416, С.А 6417 в режиме измерения сопротивления заземления

Таблица 6 - Метрологические характеристики измерителей С.А 6416, С.А 6417 в режиме измерения силы переменного тока (50 Гц)

Таблица 7 - Метрологические характеристики измерителей С.А 6421 в режиме измерения сопротивления заземления

Таблица 8 - Метрологические характеристики измерителей С.А 6423 в режиме измерения сопротивления заземления

Таблица 9 - Метрологические характеристики измерителей С.А 6460, С.А 6462 в режиме измерения сопротивления заземления

Таблица 10 - Метрологические характеристики измерителей С.А 6470N, С.А 6471 в режиме измерения сопротивления постоянного тока

Таблица И - Метрологические характеристики измерителей С.A 6470N, С.А 6471 в режиме измерения сопротивления заземления

Таблица 12 - Метрологические характеристики измерителей С.А 6471 в режиме измерения сопротивления заземления методом двух клещей

Таблица 13 — Метрологические характеристики измерителей С.А 6472 в режиме измерения сопротивления постоянного тока

Таблица 14 - Метрологические характеристики измерителей С.А 6472 в режиме измерения сопротивления заземления

Таблица 15 - Метрологические характеристики измерителей С.А 6472 в режиме измерения сопротивления заземления методом двух клещей

Таблица 16 - Метрологические характеристики измерителей С.А 6472 в режиме измерения сопротивления заземления опор (совместно с измерителем С.А 6474)

Таблица 17 - Метрологические характеристики измерителей С.А 6474 в режиме измерения сопротивления заземления опор (метод измерения силы тока)

• 7.2   Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать руководству по эксплуатации.

• 2. Все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях.

• 3. Не должно быть механических повреждений корпуса, лицевой панели, дисплея, органов управления. Незакрепленные или отсоединенные части прибора должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными.

• 4. Все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 7.3    Опробование

Проверить работоспособность ЖКИ (гальванометра) и функциональных клавиш. Режимы, отображаемые на ЖКИ, при переключении режимов измерений и нажатии соответствующих клавиш, должны соответствовать требованиям руководства по эксплуатации.

При неверном функционировании прибор бракуется и направляется в ремонт.

Подтверждение соответствия программного обеспечения производить в следующем порядке:

• 1. В моделях С.А 6416 и С.А 6417 перевести вращающийся переключатель рода работ в положение «SET-UP». С помощью клавиш ▲ и ▼ выбрать пункт меню 12. Нажать клавишу ►. В открывшемся окне зафиксировать номер версии встроенного ПО, установленного в приборе. Он должен быть не ниже 1.0

• 2. В моделях С.A 6470N, С.А 6471, С.А 6472 нажать кнопку «CONFIG» и не отпуская ее перевести вращающийся переключатель рода работ в положение «SET-UP». Надпись в первой строке дисплея обозначает версию встроенного ПО, установленного в приборе. Она должен быть не ниже 1.0.

При невыполнении этих требований поверка прекращается и прибор бракуется.

• 7.4   Определение пределов допускаемой абсолютной погрешности измерений сопротивления заземления

Определение погрешности измерения сопротивления заземления для всех модификаций измерителей, кроме С.А 6474, производить методом прямого измерения поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином электрического сопротивления МС-6-01/3.

При этом, в зависимости от схемы измерений («2-проводная схема измерений»; «3-проводная схема измерений»; 4-проводная схема измерений»; «метод токовых клещей»), используемой в поверяемом приборе, измерения проводить в соответствие с рисунками 1-4.

Рисунок 1 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «2-проводной схеме измерений».

Рисунок 2 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «3-проводной схеме измерений».

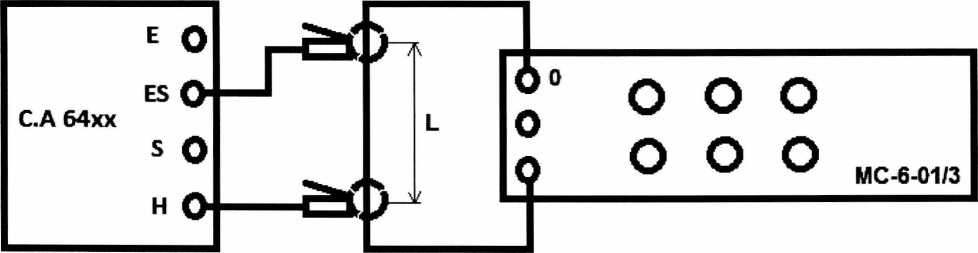

Рисунок 4 - Схема соединения приборов при определении погрешности измерений сопротивления заземления «методом токовых клещей».

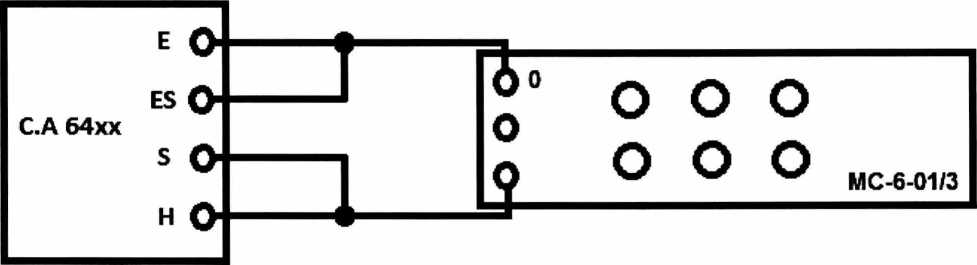

Рисунок 3 - Схема соединения приборов при определении погрешности измерений сопротивления заземления по «4-проводной схеме измерений».

При определении погрешности по схеме рисунка 4 следует учитывать минимально необходимое расстояние L между двумя токовыми клещами. Значения L приведены в таблице 18.

Таблица 18

Определение погрешности проводить в следующем порядке:

• 1. Собрать схему измерений согласно рисункам 1 - 4.

• 2. Перевести поверяемый прибор в режим измерения сопротивления заземления по соответствующей схеме измерений.

• 3. Поочередно устанавливая на магазине значения электрического сопротивления соответствующие 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от верхнего значения диапазона измерений, произвести измерение сопротивления заземления и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AR = Rx-Ro           (1)

где:   Rx - показания поверяемого прибора, Ом;

Ro - номинальное значение сопротивления магазина сопротивлений. Ом;

не превышают значений, указанных в п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Определение погрешности измерений сопротивления заземления для модификации С.А 6474 производить методом прямого измерения поверяемым прибором силы переменного тока, воспроизводимого эталонной мерой - калибратором многофункциональным Fluke 5520А.

Рисунок 5 - Схема соединения приборов при определении погрешности измерений сопротивления заземления модификации С.А 6474.

Определение погрешности проводить в следующем порядке:

• 1. Собрать схему измерения согласно рисунку 5. Через четыре преобразователя AmpFlex из комплекта прибора С.А 6474 пропустить измерительный кабель, подключенный к калибратору Fluke 5520А.

• 2. Установить на приборе С.А 6472 переключатель рода работ в положение «GroundFlex».

• 3. Устанавливая на поверяемом приборе С.А 6474 органы управления в соответствующее положение и подавая с калибратора Fluke 5520А сигнал переменного тока соответствующей частоты в соответствие с таблицей 19, произвести измерения и зафиксировать показания поверяемого прибора в каждой проверяемой точке.

• 4. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

Л1 = 1х-1о                (2)

где:   1х - показания поверяемого прибора, А;

1о - показания калибратора, А;

не превышают значений, указанных в п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

Таблица 19 - Поверяемые отметки

• 7.5 Определение пределов допускаемой абсолютной погрешности измерений сопротивления постоянного тока

Определение погрешности измерений сопротивления постоянному току проводить методом прямого измерения поверяемым прибором сопротивления, воспроизводимого эталонной мерой - магазином сопротивления Р4831.

Определение погрешности прибора проводить в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от выбранного предела измерений. При этом использовать две схемы подключения: двухпроводную и четырехпроводную.

Определение погрешности проводить в следующем порядке:

• 1. Подключить к входу прибора магазин сопротивления с номинальным значением сопротивления, соответствующим 10 % от выбранного предела измерений.

• 2. Запустить процесс измерения.

• 3. Снять показания поверяемого прибора.

• 4. Провести измерения по п.п. 1 - 3 для остальных значений сопротивления.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

AR = Rx-Ro           (3)

где:   Rx - показания поверяемого прибора, Ом;

Ro - номинальное значение сопротивления магазина сопротивлений, Ом;

не превышают значений, указанных в п. 7.1.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

• 7.6 Определение пределов допускаемой абсолютной погрешности измерений силы переменного тока

Определение погрешности измерений силы переменного тока проводить методом прямого измерения поверяемым прибором силы тока, воспроизводимой эталонной мерой -калибратором многофункциональным Fluke 5520А стоковой катушкой.

Определение погрешности проводить в следующем порядке:

• 1. Подключить к измерительным входам прибора калибратор.

• 2. Перевести калибратор в режим воспроизведения силы переменного тока частотой 50 Гц.

• 3. Перевести поверяемый прибор в режим измерения силы переменного тока.

• 4. Провести измерения в точках, соответствующих 10 - 15 %, 20 - 30 %, 40 - 60 %, 70 - 80 % и 90 - 100 % от выбранного предела измерений.

• 5. Результаты поверки прибора считаются удовлетворительными, если:

- во всех поверяемых точках пределы допускаемой погрешности, определенные по формуле:

Д1 = 1х-1о                (4)

где:   1х - показания поверяемого прибора. А;

1о - показания калибратора, А;

не превышают значений, указанных в п. 7.1 настоящей Методики.

При невыполнении этих требований, прибор бракуется и направляется в ремонт.

При положительных результатах поверки на корпус прибора наносится знак поверки, и (или) выдается свидетельство о поверке.

При отрицательных результатах поверки прибор не допускается к дальнейшему применению, знак предыдущей поверки гасится, свидетельство о поверке аннулируется и выдается извещение о непригодности.

Начальник отдела испытаний ООО «ИЦРМ»
