ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

(ФГУП «ВНИИМС»)

«УТВЕРЖДАЮ»

«СОГЛАСОВАНО»

Технический директор ДПА

Заместитель директора по производственной

метрологии

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

Преобразователи расчетно-измерительные ТВПС-1

Методика поверки

ПБКМ.421459.014 МП

СОДЕРЖАНИЕ

тока

ПРИЛОЖЕНИЕ А (рекомендуемое) Форма протокола поверки

Государственная система обеспечения единства измерений

ПБКМ.421459.014 МП

Преобразователи расчетно-измерительные ТВПС-1

Методика поверки

Дата введения «____»______________________201__г.

1 ОБЩИЕ ПОЛОЖЕНИЯ

Настоящий документ распространяется на преобразователи расчетно-измерительные ТВПС-1 (далее - ТВПС-1), предназначенные для:

  • - измерения силы постоянного тока от первичных измерительных преобразователей;

  • - измерения температуры с помощью термопреобразователей (в соответствии с ГОСТ 6651-2009);

  • - передачи информации по интерфейсу Ethernet и при помощи встроенного GSM/GPRS/ЗС-модема по протоколу МЭК 60870-5-101/104.

ТВПС-1 применяется в измерительных системах коммерческого и технического учета природного газа, системах автоматизированного контроля и управления технологическими процессами на объектах транспортировки, распределения и потребления природного газа в различных отраслях промышленности и на жилищно-коммунальных объектах.

Настоящий документ устанавливает требования к методике первичной и периодической поверок.

Интервал между поверками - 4 (четыре) года.

2 ОПЕРАЦИИ ПОВЕРКИ

  • 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

Первичной поверке

Периодической поверке

Внешний осмотр

+

+

Проверка электрической прочности изоляции

+

-

Опробование

+

+

Идентификация программного обеспечения

+

-

Определение основной приведенной погрешности измерения силы постоянного тока

+

+

Определение основной абсолютной погрешности измерения температуры

+

+

Примечание - знак «+» обозначает, что соответствующую операцию поверки проводят, а знак «-», что не проводят.

  • 2.2 Если при выполнении хотя бы одной операции по п 2.1 будут получены отрицательные результаты, ТВПС-1 признается непригодным к эксплуатации.

3 СРЕДСТВА ПОВЕРКИ

  • 3.1 При проведении поверки применяются средства измерений и вспомогательные средства, указанные в таблице 2.

Таблица 2

Наименование средства поверки

Тип средства поверки

Метрологические характеристики

Калибратор многофункциональный

Calys 150R

  • - диапазон воспроизведения силы постоянного тока от 0 до 20 мА

  • - пределы допускаемой основой абсолютной погрешности

± (0,007 % • 1+0,8 мкА)

Магазин сопротивлений

Р4831

  • - диапазон сопротивлений: от 0,002 до 111111,0 Ом с шагом 0,01 Ом;

  • - класс точности при использовании в качестве ММЭС: 0,02/2x10-6

Установка для проверки параметров электрической безопасности

GPI-745 А

  • - испытательное напряжение переменного тока от 0,1 до 5 кВ

  • - испытательное напряжение постоянного тока от 0,1 до 6 кВ

  • - дискретность установки

5 В

  • - погрешность установки ± (1,0 % + 5 ед. мл. разряда)

Прибор комбинированный

TESTO 622

  • - диапазон измерения температуры

от -10 до + 60 °C

  • - предел допускаемой погрешности измерений

± 0,4 °C

  • - диапазон измерения влажности от 10 до 95 %, предел допускаемой погрешности измерений ±3 %

  • - диапазон измерения атмосферного давления от 300 до 1200 гПа, предел допускаемой погрешности измерений ± 3 гПа

  • 3.2 Допускается использование других средств поверки, метрологические характеристики которых не хуже указанных в таблице 2.

  • 3.3 Средства измерений должны иметь действующие свидетельства о поверке и (или) оттиски поверительных клейм.

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 4.1 К поверке ТВПС-1 допускаются лица, изучившие настоящую методику, руководство по эксплуатации ТВПС-1 и средств поверки.

  • 4.2 Персонал, проводящий поверку, должен иметь квалификационную группу по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 5.1 При проведении поверки ТВПС-1 должны соблюдаться требования безопасности, установленные «Правилами по охране труда при эксплуатации электроустановок» и «Правилами технической эксплуатации электроустановок потребителей», а также требования безопасности, установленные в документации на средства поверки.

  • 5.2 Все средства измерений, которые подлежат заземлению, должны быть надежно заземлены, подсоединение зажимов защитного заземления к контуру заземления должно производится ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ

  • 6.1 Поверка ТВПС-1 производится в следующих условиях:

  • - температура окружающего воздуха - (20±5) °C;

  • - относительная влажность воздуха - от 45 до 80 %;

  • - атмосферное давление - от 84,0 до 106,7 кПа (от 630 до 800 мм рт ст).

  • 6.2 Напряжение питания ТВПС-1 при поверке должно составлять 220 В переменного тока частотой от 50 до 60 Гц.

7 ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1 ТВПС-1 готовят к работе в соответствии с руководством по эксплуатации, средства поверки - в соответствии с их эксплуатационной документацией.

  • 7.2 Перед поверкой ТВПС-1 выдерживают в условиях, указанных в п.6.1, не менее двух часов.

8 ПРОВЕДЕНИЕ ПОВЕРКИ

  • 8.1 Внешний осмотр

    • 8.1.1 При внешнем осмотре проверяют соответствие ТВПС-1 следующим требованиям:

  • - соответствие комплектации ТВПС-1 паспорту;

  • - отсутствие внешних повреждений, влияющих на функциональные или технические характеристики ТВПС-1;

  • - легко читающиеся маркировка и надписи, относящиеся к местам присоединения;

-отсутствия снаружи и внутри ТВПС-1 узлов и деталей с ослабленным или неисправным креплением;

  • - наличие и исправность устройств для присоединения внешних электрических цепей;

  • - наличие и целостность пломб изготовителя.

  • 8.1.2 Результаты считают положительными, если выполняется условие 8.1.1

  • 8.2 Проверка электрической прочности изоляции

    • 8.2.1 Проверку электрической прочности изоляции проводят по ГОСТ Р51841.

    • 8.2.2 Проверку проводят между электрически соединенными клеммами для подключения внешнего питания и металлическими деталями корпуса, прикладывая 2500 В частотой 50 Гц в течение одной минуты.

    • 8.2.3 Результаты считают положительными, если не произошло пробоя или перекрытия изоляции.

  • 8.3 Опробование

    • 8.3.1 ТВПС-1 подключают к персональному компьютеру и включают в сеть в соответствии с указаниями, приведенными в руководстве по эксплуатации.

    • 8.3.2 На персональном компьютере запускают приложение «Telnet» с подключением к IP-адресу 192.168.16.1. Убеждаются в том, что после удачного соединения с ТВПС-1 в окне программы «Telnet» на ПК появится следующее приглашение:

* PROSOFT-SYSTEMS *

ksh-m login:

  • 8.3.3 Результаты считают положительными, если выполняются условия 8.3.2

  • 8.4 Идентификация программного обеспечения

    • 8.4.1 На персональном компьютере в окне программы «Telnet» с помощью ввода команды «grep version sign /mnt/opt/ps/pipgw» получить номер версии метрологически значимой части программного обеспечения ТВПС-1. Изделия, имеющие версию прошивки, не соответствующую указанной в таблице 3, до поверки не допускается.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

pipgw

Номер версии (идентификационный номер) ПО

не ниже 2.0.0.10

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора

  • 8.5 Определение приведенной погрешности измерения силы постоянного электрического тока.

    • 8.5.1 Проверку проводят не менее, чем в пяти точках, равномерно распределенных по диапазону, включая его крайние точки.

    • 8.5.2 Собирают схему согласно рисунку 1.

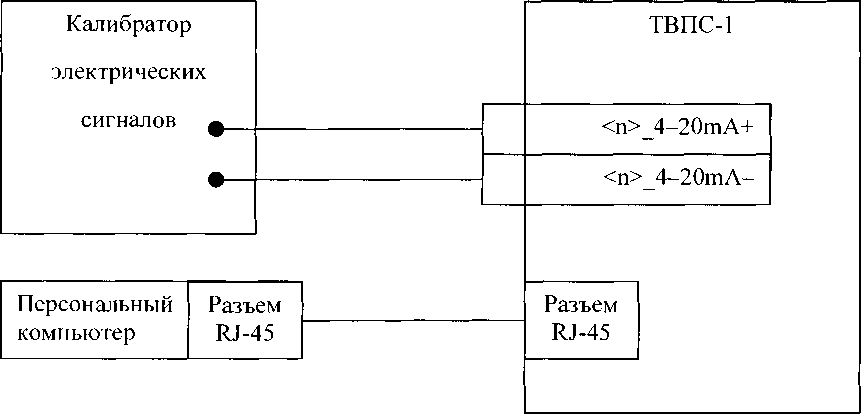

Рисунок 1 - Схема соединений в режиме измерения силы постоянного электрического тока

  • 8.5.3 Подают напряжение питания на ТВПС-1.

  • 8.5.4 Выбирают на персональном компьютере режим отображения значений измеряемого сигнала.

  • 8.5.5 Устанавливают на калибраторе значение 1г, равное значению силы тока в первой проверяемой точке. С персонального компьютера считывают устоявшееся значение измеряемой силы тока 1и.

  • 8.5.6 Рассчитывают значение основой приведенной погрешности измерений у0.

1г — I Y„ = 100--^-i              (1)

где D - диапазон измерений.

  • 8.5.7 Определяют погрешность для всех проверяемых точек.

  • 8.5.8 Результаты считают положительными, если приведенная погрешность во всех поверяемых точках измерения силы тока не превысила ± 0,1 %.

  • 8.6 Определение абсолютной погрешности измерения температуры

    • 8.6.1 Проверку проводят не менее, чем в пяти точках, равномерно распределенных по диапазону, включая его крайние точки.

    • 8.6.2 Собирают схему согласно рисунку 2.

Персональный

Разъем

Разъем

компьютер

RJ-45

RJ-45

Магазин

сопротивлений

ТВПС-1

RTD<n>_EXC+

RTD<n>+

RTD<n>-

RTD<n>_EXC-

Рисунок 2 - Схема соединений в режиме измерения температуры

  • 8.6.3 Подают напряжение питания на ТВПС-1.

  • 8.6.4 Выбирают на персональном компьютере режим отображения значений измеряемого сигнала.

  • 8.6.5 Устанавливают на магазине сопротивлений значение Rr, равное значению температуры в первой проверяемой точке Тг, согласно ГОСТ 6651. С персонального компьютера считывают устоявшееся значение измеряемого значения температуры Ти

  • 8.6.6 Рассчитывают значение основой приведенной погрешности измерений ДТ.

ДТ = ТИ3             (2)
  • 8.6.7 Определяют погрешность для всех проверяемых точек.

  • 8.6.8 Результаты считают положительными, если приведенная погрешность во всех поверяемых точках измерения силы тока не превысила ± 0,3 °C.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 9.1 Результаты поверки заносят в протокол, форма которого приведена в приложении А.

  • 9.2 При положительных результатах поверки ТВПС-1 признается годным к эксплуатации, о чем делается отметка в паспорте на ТВПС-1 с подписью поверителя или выдается свидетельство (при необходимости). На корпус ТВПС-1 наносится знак поверки.

  • 9.3 При отрицательных результатах поверки ТВПС-1 признается непригодным к эксплуатации, выдается извещение о непригодности с указанием причин.

    И. Г. Средина

    А. В. Лапин

Заместитель начальника отдела 201 ФГУП «ВНИИМС»

Инженер 2 кат. отдела 201 ФГУП «ВНИИМС»

ПРИЛОЖЕНИЕ А

(рекомендуемое)

Форма протокола поверки

ПРОТОКОЛ ПОВЕРКИ №___

Преобразователь расчетно-измерительный ТВПС-1 №__________________________

Условия проведения поверки:

температура окружающего воздуха                __________________________

относительная влажность окружающего воздуха __________________________

атмосферное давление                            ____________________________

Поверка проводилась в соответствии с              ____________________________

Средства поверки:

Наименование

Тип

Заводской номер

Срок свидетельства о поверке

Результаты поверки:

  • 1 Внешний осмотр:_________________________________________________________

соответствует (не соответствует)

  • 2 Проверка электрической прочности изоляции:___________________________________

соответствует (не соответствует)

  • 3 Опробование:___________________________________________________________________

соответствует (не соответствует)

  • 4 Идентификация программного обеспечения___________________________________

соответствует (не соответствует)

  • 5 Определение метрологических характеристик:

    Поверяемая величина

    Единица измерения

    Допустимое значение

    Измеренное/ вычисленное значение

    Приведенная погрешность измерения силы постоянного тока

    %

    ±0,1

    Абсолютная погрешность измерения температуры

    °C

    ±0,3

Заключение:__________________________________________________________________

Поверитель________________________ ________________ __________

ФИО

подпись

дата
