Методика поверки «Фурье-спектрометры инфракрасные моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iS 10» (МП-242-2021-2016)

голинский

2016 г.

Фурье-спектрометры инфракрасные моделей

Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iSlO

МЕТОДИКА ПОВЕРКИ

МП-242-2021-2016

Руководитель отдела

ФГУП «ВНИИМ им.Д.И.Менделеева»

Л.А.Конопелько

Старший научный сотрудник

ФГУП «ВНИИМ им.Д.И.Менделеева»

2016 г.

Настоящая методика поверки распространяется на фурье-спектрометры инфракрасные моделей Nicolet iS5, Nicolet iS5N, Nicolet iS5 LS, Nicolet iSlO (далее - спектрометры) и устанавливает методы и средства их первичной поверки (до ввода в эксплуатацию или после ремонта) и периодической поверки в процессе эксплуатации. Интервал между поверками 1 год.

• 1.1 При проведении поверки должны выполняться операции, указанные в табл. 1.

Таблица 1

• 2.1. При проведении поверки используются следующие рабочие эталоны средства измерений и вспомогательное оборудование:

- государственный рабочий эталон 2-го разряда единицы длины волны в диапазоне от

• 3,2 до 18,5 мкм (диапазон волновых чисел от 3100 до 540 см'¹) или шире.

-термогигрометр электронный утвержденного типа, зарегистрированный в Федеральном информационном фонде по ОЕИ (диапазон измерений отн. влажности от 10 до 100 %; абсл. погрешность не более 3,0 %; диапазон измерений температуры от +10 до +40 °C; абсл. погрешность не более 0,5 °C).

-барометр-анероид М-110 или аналогичный.

• 2.2. При проведении поверки допускается использовать другие аналогичные рабочие эталоны, вспомогательные средства поверки и средства измерений с метрологическими характеристиками не хуже вышеприведенных, допущенные к применению в РФ в установленном порядке.

• 3.1. К проведению поверки допускаются лица, имеющие техническое образование, изучившие Руководство по эксплуатации спектрометра (далее - РЭ) и методику поверки и имеющие удостоверение поверителя. Для снятия данных при поверке допускается участие операторов, обслуживающих спектрометр (под контролем поверителя).

При проведении поверки должны быть соблюдены следующие условия:

• 4.1. Температура окружающего воздуха от плюс 18 до плюс 25°С.

• 4.2. Относительная влажность окружающего воздуха (при 25°С) не более 80%.

• 4.3. Атмосферное давление от 84 до 106 кПа.

• 4.4. Напряжение питания 220⁺²²-зз В.

• 4.5. Частота переменного тока 50 ±1 Гц.

Требования безопасности должны соответствовать рекомендациям, изложенным в руководстве по эксплуатации.

• 6.1. Внешний осмотр и опробование

• 6.1.1. При проведении внешнего осмотра должно быть установлено:

отсутствие механических повреждений корпуса;

четкость маркировки.

• 6.1.2. Опробование (самотестирование прибора) проводится в автоматическом режиме после включения питания. В случае успешного прохождения тестирования на дисплее появляется стартовое окно программы управления прибором с зеленым индикатором с надписью «Спектрометр» в правом верхнем углу экрана.

• 6.2. Подтверждение соответствия программного обеспечения

• 6.2.1. Определение номера версии программного обеспечения.

• 6.2.1.1. Определение осуществляется следующим образом:

- в главном окне программы в строке команд щелкнуть мышью на команде «Help» (Помощь). В открывшемся окне щелкнуть мышью по строке «About» (О программе), в результате чего откроется окно, в котором приведены идентификационное название ПО и номер версии. Копия экрана приведена на рисунке 1

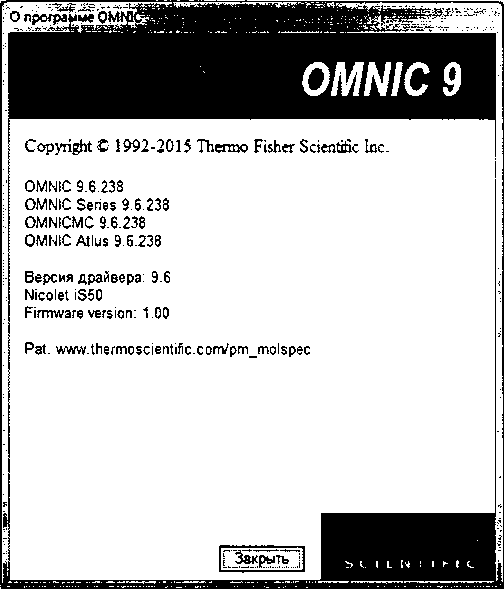

Рис. 1. Окно с идентификационными данными программы OMNIC

• 6.2.1.2. Спектрометр считается выдержавшим поверку по п. 6.2.1, если номер версии ПО не ниже 9.3.32.

6.3. Определение метрологических характеристик

• 6.3.1. Определение отношения сигнал/шум.

• 6.3.1.1. Минимальное допускаемое отношение сигнал/шум в зависимости от среды, находящейся в кюветном отделении, приведено в таблице 2. Выбор пункта таблицы 2 в соответствии с которым проводится определение отношения сигнал/шум делается владельцем прибора (в зависимости от области применения спектрометра)

• 6.3.1.2. Установить следующие параметры регистрации спектров:

• - число сканов - 40;

• - число сканов сравнения - 53;

• - разрешение - 4 см'¹;

• - спектральный диапазон - 4000-400 см'¹;

• - аподизация - Blackman-Harris.

• 6.3.1.3. Провести регистрацию линии 100 % пропускания (образцы и приспособления в кюветное отделение не устанавливаются).

При регистрации спектра необходимо убедиться, что в спектре линии 100% пропускания отсутствуют полосы поглощения атмосферных газов. Для этого в то же окно выводится однолучевой спектр сравнения (меню Измерение-Просмотр спектра сравнения). В спектре линии 100% пропускания не должно наблюдаться линий, коррелирующих с полосами атмосферных газов (спектры приведены в Приложении 1). В случае наличия указанных полос поглощения необходимо плотно закрыть крышку кюветного отделения, выждать время, необходимое для стабилизации атмосферы в оптическом блоке и повторить измерение.

• 6.3.1.4. Провести измерения 5 раз, не открывая крышку кюветного отделения.

С помощью команд меню «Вид» => «Пределы» установить диапазон по волновым числам для измерения шума в области спектра от 2100 до 2050 см'¹ (от 6500 до 5800 см'¹ для модели iS5N). Вид окна «Пределы» показан на рисунке 3.

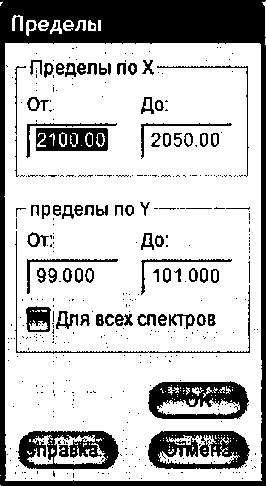

Рисунок 3. Окно «Пределы»

Для наглядности растянуть изображение по ординате с применением меню «Вид» => «На весь экран».

Для каждого спектра определить размах 100% линии в заданном диапазоне волновых чисел через меню «Анализ» => «Шум». При этом программой считается размах шума от минимального до максимального значения в заданных по волновому числу пределах. Вид окна «Шум» показан на рисунке 4.

| ) - Диапазон: 2100,000 - 2050.000 'Чг ртпика'до пика* 0 00174

' Ср квадр «Л0004Б58

Рисунок 4. Окно «Шум»

По формуле (1) вычислить отношение сигнал/шум для каждого измеренного спектра:

хт _¹⁰⁰

Nc/ui(i)

Az

где: Ai - значение «Peak-to-peak» или «От пика до пика» из окна «Шум».

• 6.3.1.5. За отношение сигнал/шум принимается минимальная величина из ряда определенных значений сигнал/шум:

Nc/ш- MIN(N_c/iu(i))

где: N_c/m(i) - i-тое значение отношения сигнал/шум.

• 6.3.1.6. Спектрометр считается прошедшим поверку по п. 6.3, если определенное значение сигнал/шум (N _с/ш) не менее приведенного в таблице 2.

Таблице 2- Минимальное допускаемое значение отношения сигнал/шум

• 6.3.2 Определение абсолютной погрешности шкалы волновых чисел и СКО случайной составляющей погрешности шкалы волновых чисел.

• 6.3.2.1. Определение проводят с использованием государственных рабочих эталонов 2-го разряда единицы длины волны (волнового числа) в границах спектрального диапазона фурье-спектрометра на длинах волн (волновых числах), указанных в свидетельстве об аттестации рабочего эталона. Для определения используют линии рабочего эталона, погрешность

(расширенная неопределенность) положения которых по шкале волновых чисел не более ±0,3 см'¹.

• 6.3.2.2. Установить следующие параметры регистрации спектров:

• - число сканов - 40;

• - число сканов сравнения - 40;

• - разрешение - максимальное для испытуемой модели;

• - аподизация - Blackman-Harris.

• 6.3.2.3. Записать 10 раза спектр пропускания рабочего эталона.

• 6.3.2.4. Для каждого спектра найти разность между измеренными и действительными значениями¹ волновых чисел минимумов линий пропускания по формуле:

Akj= kj- kja                                             (3)

где: kj - измеренное значение волнового числа минимума j -ой линии пропускания; kja — действительное значение волнового числа минимума j -ой линии пропускания, указанное в свидетельстве об аттестации рабочего эталона.

• 6.3.2.5. За абсолютную погрешность шкалы волновых чисел принимают максимальное значение из вычисленных в п. 6.3.2.4 настоящей методики:

Ak-Akj мах                                    (4)

• 6.4.2.6. Из полученных 10-и спектров выписать в таблицу значения волновых чисел минимумов пропускания для 3-х линий, волновые числа которых лежащих в области начала, середины и конца спектрального диапазона рабочего эталона.

• 6.3.2.7. Используя данные, выбранные в п. 6.4.2.6 расчет СКО с помощью электронных таблиц EXCEL или вручную по формуле:



(5)

где: К - среднее арифметическое результатов п- измерений;

к/ - i-e значение результата измерений;

п - число измерений.

• 6.3.2.8. Результаты поверки по п.6.3.2 считают положительными, если значение абсолютной погрешности шкалы волновых чисел не превышает значения ±0,5 см'¹, а значение СКО случайной составляющей абсолютной погрешности шкалы волновых чисел не превышает 0,01 см'¹.

• 7.1. По результатам поверки оформляется протокол, рекомендуемая форма которого указана в Приложении 2.

• 7.2. Спектрометры, удовлетворяющие требованиям настоящей методики поверки, признаются годными.

• 7.3. При положительных результатах поверки оформляется свидетельство о поверке установленной формы.

• 7.4. Спектрометры, не удовлетворяющие требованиям настоящей методики, к дальнейшей эксплуатации не допускаются и на них выдается извещение о непригодности.

Приложение 1

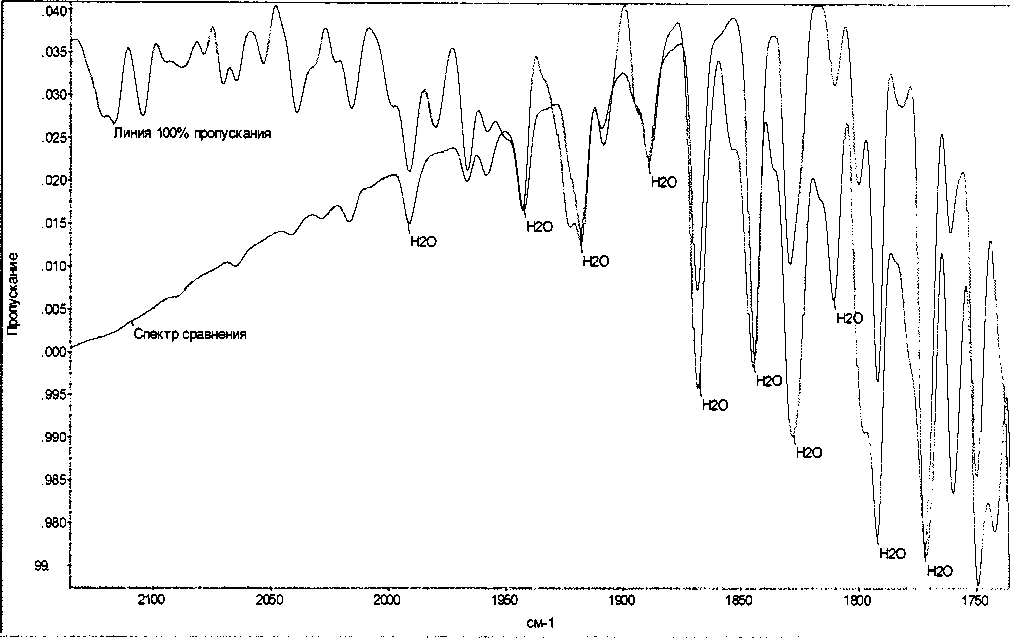

Рисунок 5. Выявление полос поглощения атмосферы в спектре линии 100% пропускания (поглощение атмосферной воды имеется).

2150 —

см-1

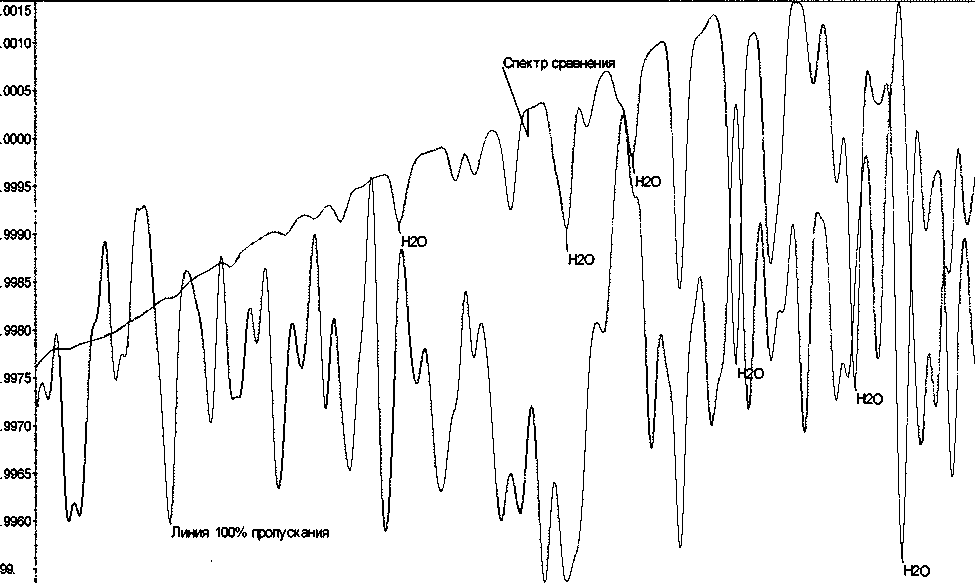

Рисунок 6. Выявление полос поглощения атмосферы в спектре линии 100% пропускания (поглощение атмосферной воды отсутствует).

ПРОТОКОЛ Фурье-спектрометр_________________________

ЗАВ.№_____

Принадлежит__________________ ИНН_________

Поверка проведена по :

Методике поверки________________________________________________________________

Средства поверки_______________________________________________________________

Условия поверки______________________________________________________________

Температура окружающего воздуха, °C

Относительная влажность окружающего воздуха

Атмосферное давление, кПа

Внешний осмотр_____________________________________________________

Опробование__________________________________________________________

Проверка соответствия ПО______________________________________________

1. Определение отношения сигнал/шум

2. Определение абсолютной погрешности шкалы волновых чисел

3. Определение CKO случайной составляющей погрешности шкалы волновых чисел

9

¹

Указанными в документации об аттестации рабочего эталона.
