Методика поверки «ГСИ. Расходомеры-корректоры турбинные многопараметрические Trimeter-turbo М25» (МП-2550-0278-2016)

Методика поверки

Тип документа

ГСИ. Расходомеры-корректоры турбинные многопараметрические Trimeter-turbo М25

Наименование

МП-2550-0278-2016

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ

Директор

«12» сентября 2016 г

им. Д.И. Менделеева»

К.В. Гоголинский

Расходомеры-корректоры турбинные многопараметрические Trimeter-turbo М2 5 МЕТОДИКА ПОВЕРКИ

МП-2550-0278-2016

Руководитель отдела

ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2016

Настоящая методика поверки распространяется на расходомеры-корректоры турбинные многопараметрические TriMeter-turbo М25 (далее-расходомеры), выпускаемые фирмой VorTek Instruments LLC США, и устанавливает методику их первичной и периодической поверки

Поверка расходомеров, работающих на жидкой среде, производится на воде, поверка расходомеров, работающих на газовой среде, производится на воздухе.

Интервал между поверками - 3 года.

1 .Операции поверки

  • 1.1. При проведении поверки выполняются операции в соответствии с таблицей 1.

Таблица 1

Наименование операции

Первичная поверка

Периодическая поверка

Внешний осмотр по п. 5.1

+

+

Опробование по п.5.2

Подтверждение соответствия программного обеспечения (ПО) по п. 5.2.2

+

+

Проверка   диапазона   измерений   и

определение относительной погрешности при измерении объемного расхода жидкости или газа по п.5.3.1

+

+

Проверка   диапазона   измерений   и

+

определение абсолютной погрешности при измерении температуры по п.5.3.2

+

+

Проверка   диапазона   измерений   и

определение приведенной погрешности при измерении избыточного давления по п. 5.3.3

+

1.2. При отрицательных результатах одной из операций поверка прекращается.

2. Средства поверки и вспомогательное оборудование.

При проведении поверки применяются нижеперечисленные эталонные средства измерений и вспомогательное оборудование:

-установка поверочная расходомерная (для жидких сред) с погрешностью не более 0,4 % с диапазоном измерений до 320 м3/ч;

  • - установка поверочная газа с погрешностью не более 0,5 % с диапазоном измерений до 3200 м3/ч;

  • - для поверки термометров сопротивления применяется термостат жидкостный с погрешностью не более 0,2 °C, с диапазоном измерений от 5 до 95 °C

  • - для поверки преобразователя избыточного давления применяется грузопоршневой манометр с погрешностью не более 0,05 % с диапазоном измерений

от 0 до 10 МПа

  • - термометр стеклянный типа ТЛ-16 по ГОСТ 2045;

  • - барометр типа М-67, диапазон измерений (от 610 до 900) мм. рт. ст., погрешность не более ± 0,05%;

  • - вольтметр универсальный В7-46, диапазон измерений от 0 до 100 мА погрешность не более 0,02%;

  • - блок питания Б5-44, 0-30 В, 0-100 мА.

Средства поверки должны иметь действующие свидетельства о поверке.

Допускается использовать другие средства поверки, если они по своим характеристикам не хуже, указанных в п.2.

3. Требования безопасности
  • 3.1. При проведении поверки соблюдают требования безопасности по ГОСТ 22261-94, а также правила техники безопасности, которые действуют на предприятиях (организациях), где проводят поверку и правила безопасности, указанные в эксплуатационной документации на поверочное оборудование и поверяемые средства измерений.

К поверке допускаются лица, имеющие квалификационную группу по технике безопасности не ниже II согласно «Правилам техники безопасности при эксплуатации электроустановок потребителей», изучившие руководство по эксплуатации (РЭ) и правила пользования средствами поверки. Поверитель должен пройти инструктаж по технике безопасности и противопожарной безопасности, в том числе на рабочем месте.

4. Условия поверки и подготовка к ней

4.1. При проведении поверки должны быть соблюдены следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %

  • - атмосферное давление, кПа

  • - температура измеряемой среды, °C

  • - напряжение питания переменного тока, В

  • - частота питающего напряжения, Гц

от 15 до 25

от 30 до 80 от 84 до 106

от 15 до 25 от 187 до242

от 49до 51

  • 4.2. Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - подготовить к работе расходомер согласно Руководству по эксплуатации;

  • - подготовить эталонные СИ согласно эксплуатационной документации на них;

  • - выполнить монтаж электрических соединений в соответствии с ГОСТ12.3.032 и "Правилами устройства электроустановок" (раздел VII);

  • - стабилизировать температуру измеряемой среды.

Проверяют правильность монтажа поверяемого расходомера в соответствии с требованиями эксплуатационной документации.

  • 4.2.1. Конфигурирование расходомера.

ВНИМАНИЕ! Перед проведением поверки необходимо убедиться в соответствии типа рабочей среды, установленной в электронном блоке, типу рабочей среды, применяемой в поверочной расходомерной установке, в противном случае выполнить

следующие операции.

  • 4.2.1.1.  Отвернуть лицевую крышку электронного блока или использовать постоянный магнитик для дистанционного доступа к клавишам настройки.

  • 4.2.1.2. Если нет магнитика, строго соблюдая правила защиты от воздействия статического электричества (используя антистатические браслеты и т.п.), используя доступ к клавиатуре прибора, приступить к проверке установленной среды, единиц измерения расхода, внутреннего диаметра трубопровода и диапазонов измерения.

  • 4.2.1.3. Подать питание на электронный блок. Руководствуясь “Руководством по

эксплуатации” главой «Руководство по настройке» выполнить нижеследующие действия.

  • 4.2.1.4. Для доступа к меню конфигурации в режиме индикации текущих данных нажмите клавишу Enter. В появившемся окне запроса пароля (Password) введите пароль 1234 (заводской пароль, может быть изменен пользователем), для этого клавиши V О используются для выбора цифр, а клавиши <= => для перемещения курсора. После ввода пароля и нажатия клавиши Enter прибор переходит в режим конфигурации.

  • 4.2.1.5.  Используя клавиши <==>, перейти в меню Измеряемая Среда (Fluid Menu). Затем нажмите клавишу 11 для перемещения в подменю Тип Измеряемой Среды (Flowing Fluid). Для входа в режим редактирования измеряемой среды нажмите клавишу Enter. Для выбора типа среды используйте клавиши ■U И и <==>, следуя указателям направления > <. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу 11.

  • 4.2.1.6. Используя клавиши <==>, перейдите в меню Единицы измерения (Units Menu). Затем нажмите клавишу U для перемещения в подменю Единицы объемного расхода (Volume Flow Unit). Нажмите клавишу Enter для входа в режим выбора. Затем, используя клавиши U И, выберите первую часть размерности шл3, для перехода в режим редактирования второй части размерности нажмите клавишу =>. Используя клавиши U 11, выберите размерность hr (час). Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу 11 до появления меню Единицы измерения (Units Menu).

  • 4.2.1.7. Используя клавиши <==>, перейдите в меню Калибровка (Calibration Menu). Нажмите клавишу И для перемещения в подменю внутренний диаметр трубопровода (Meter Size or Pipe ID). Нажмите клавишу Enter для входа в режим выбора. Далее клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Внутренний диаметр устанавливается в дюймах (1 дюйм = 25,4 мм). Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу 11 до появления меню Калибровка (Calibration Menu).

  • 4.2.1.8. Используя клавиши <= =>, перейдите в меню Выходных сигналов (Output Menu). Нажмите клавишу И для перемещения в подменю 1 выходной токовый сигнал 4-20 мА (4-20 mA Output 1). Для выбора Объемный расход (Volume) нажмите клавишу =>, затем клавишу Enter для входа в режим выбора. Используя, клавиши U 11, выберите Объемный расход (Volume). Для сохранения выбора нажмите клавишу Enter.

  • 4.2.1.9. Для проверки значения расхода, соответствующего току 4 мА, из состояния Объемный расход (Volume), нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить цифру 0, соответствующую расходу при токе 4 мА. Если вместо 0 стоит другое значение, то для изменения нужно нажать клавишу Enter. Клавиши 1111 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 4.2.1.10. Для проверки значения расхода, соответствующего току 20 мА, из состояния завершения пункта 6.1.6.9 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение, соответствующее максимальному диапазону для этого диаметра и среды. Для изменения нужно нажать клавишу Enter. Клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter.

  • 4.2.1.11. Для проверки значения постоянной времени из состояния завершения пункта 4.2.1.10 нажмите клавишу =>. После чего на экране отобразится окно, в котором нужно установить значение 5. Для изменения нужно нажать клавишу Enter. Клавиши U 11 используются для выбора цифр, а клавиши <= => для перемещения курсора. Для сохранения выбора нажмите клавишу Enter. Для возврата в верхний уровень меню нажмите клавишу <= 4 раза и один раз клавишу 11.

  • 4.2.1.12. Поверку расходомера проводить в трех точках диапазона измерений расхода: на минимальном расходе, на 50% и 100 % от наибольшего значения расхода (верхнего предела измерений), соответствующего средней по сечению трубопровода скорости потока рабочей среды в пределах от 0,3 до 9 м/с для воды и в пределах от 1,07 до 62,5 м/с в зависимости от применяемой модели турбинки для воздуха.

5. Проведение поверки
  • 5.1. Внешний осмотр.

При проведении внешнего осмотра должно быть установлено соответствие расходомера следующим требованиям:

  • - комплектность должна соответствовать паспорту на данное исполнение расходомера;

  • - изделия, входящие в состав расходомера, не должны иметь механических повреждений;

  • - органы управления (переключатели, кнопки) должны перемещаться без заеданий.

  • - знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель электронного блока методом нанесения наклейки.

  • 5.2. Опробование.

  • 5.2.1. При опробовании расходомера устанавливается его работоспособность в соответствии с его эксплуатационной документацией.

Произвести подготовку и установку расходомера к работе в соответствии с эксплуатационной документацией. Включить расходомер. Задать на измерительном участке эталонной установки произвольный расход из диапазона измерений расходомера, изменить расход в сторону увеличения.

Убедиться, что значения расхода на дисплее расходомера изменяются вслед за изменением расхода.

Проверку общей работоспособности электронного блока провести путем задания различных значений параметров среды в соответствии с требованиями эксплуатационной документации, контроль осуществлять по дисплею.

  • 5.2.2. Идентификация программного обеспечения (ПО)

Производится проверка идентификационного названия ПО расходомера.

Идентификация ПО осуществляется проверкой его идентификационных данных. Идентификационные данные (версия ПО) определяются на дисплее расходомера при включении (см. рис. 1а) и (или) на плате клеммных колодок (см. рис. 16) и должны соответствовать таблице 2.

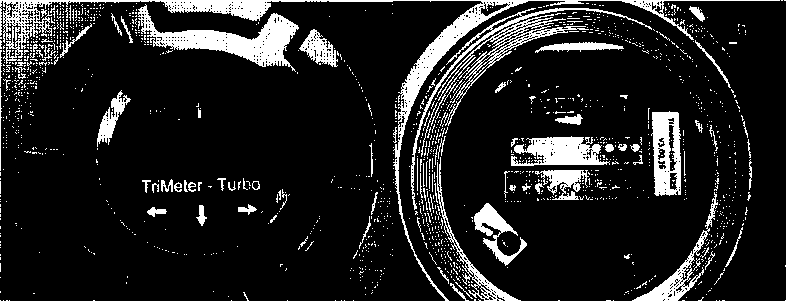

а                                б

Рисунок 1 - Определение версии ПО

Таблица 2

Идентификационные данные (признаки)

Значения

TriMeter-turbo М25

Не ниже 3.00.16

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Заводские пломбы на корпусе расходомера не должны иметь следов вскрытия.

Расходомер считается прошедшим проверку по данному пункту с положительными результатами, если значения идентификационных признаков соответствуют приведенным в таблице 1.

  • 5.3. Определение метрологических характеристик

  • 5.3.1. Определение относительной погрешности при измерении расхода на поверочной установке (поверочная среда вода или воздух, в зависимости от рабочей среды, на которой работает расходомер).

  • 5.3.1.1. Установить расходомер на измерительный участок поверочной установки, строго соблюдая требования к монтажу, изложенные в подразделах «Монтаж расходомера» раздела 4 «Руководства по эксплуатации».

  • 5.3.1.2. Подать питание на расходомер и обеспечить его самопрогрев в течение не менее 1 часа, проверить правильность регулировки нулей выходных сигналов расходомера. Для этого войти в режим конфигурации и набрать пароль 163 63.

5.3.1.3. Используя клавиши <= =>, перейти в меню Диагностика (Diagnostics Menu) и нажать клавишу Enter, а затем нажмите клавишу =>. На экране отобразится меню калибровки нуля первого канала, соответствующего 4 мА. Для начала настройки нажмите два раза клавишу Enter. Если выходной сигнал изменяется в пределах 0,006 мА, то это соответствует норме. Если необходимо сдвинуть уровень сигнала, то нужно нажать клавишу Enter и затем изменить коэффициент до получения точного значения.

  • 5.3.1.4. Для регулировки границы диапазона 20 мА необходимо из положения пункта 5.3.1.3 нажать клавишу U. Дальнейшие действия выполняются аналогично пункту

  • 5.3.1.3. Для выхода в режим конфигурации нажмите два раза клавишу Exit.

  • 5.3.1.5. Относительную погрешность расходомера при измерении объемного расхода определять при значениях расхода 0,1 Qmax, 0,5 Qmax, Qmax (расход устанавливать с точностью ± 10 %). При невозможности воспроизвести расход Qmax, допускается вместо Qmax установить максимальный расход поверочной установки. Произвести три измерения на каждом поверочном расходе.

  • 5.3.1.6. Относительную погрешность расходомера при измерении объемного расхода 5q для каждого значения расхода определяют по формуле (1):

    3

    х100%     (1)

Здесь Aj - значение выходного тока токового выхода расходомера, мА;

Qb - значение верхнего предела диапазона измерений расходомера, м3/ч;

Qi - значения расхода по эталонному средству измерений в поверяемой точке расхода, м3/ч;

Ao - значение выходного сигнала расходомера, соответствующее нулевому значению объемного расхода, мА;

Ав - значение выходного сигнала расходомера, соответствующее наибольшему значению расхода (верхнему пределу измерения) объемного расхода, мА.

  • 5.3.1.7. Результат поверки считается положительным, если относительная погрешность при измерении объемного расхода не превышает: для жидкостей (поверка на воде) ±1,2 %, для газа и пара (поверка на воздухе) ± 1,5 %.

  • 5.3.2. Определение погрешности канала измерений температуры со встроенным преобразователем сопротивления Ptl ООО (для исполнений VT и VTP).

  • 5.3.2.1. Определение погрешности расходомера при измерении температуры производить в двух точках 5 ±5 °C и 95 ± 5 °C

  • 5.3.2.2. Подключить расходомер к измерителю тока (универсальный вольтметр) и источнику питания

  • 5.3.2.3. Поместить расходомер в термостат вместе с эталонным термометром и выдержать 30 мин. При установившемся режиме зафиксировать значения температуры, измеренной расходомером, и эталонным термометром.

Определить погрешность при измерении температуры по формуле:

Ato — tpac-t3Tan, С (2)

где

tpac - значения температуры по показаниям расходомера °C;

tyran - значения температуры по эталонному термометру °C.

  • 5.3.2.4. Результат испытаний считается положительным, если погрешность при измерении температуры не более ± 1°С.

Если в состав расходомера входит внешний термометр сопротивления, то он должен иметь действующее свидетельство о поверке или поверяем по Методике поверки на данный термометр.

  • 5.3.3. Определение погрешности встроенного преобразователя давления (только для исполнения расходомера VTP с встроенным преобразователем давления VTP).

  • 5.3.3.1. Поверку канала измерений давления проводят с помощью грузопоршневого манометра в пяти точках диапазона.

Эталонный манометр в составе грузопоршневого манометра должен иметь верхний предел измерений, равный или больше наибольшего давления, измеряемого расходомером.

  • 5.3.3.2. Погрешность определяют в каждой поверочной точке, как при повышении, так и при понижении значений задаваемого давления. Допускается вместо абсолютного давления определять сумму значений избыточного и атмосферного (барометрического) давления, при этом необходимо определять значение атмосферного давления с относительной погрешностью не хуже ±50 Па.

Измерительную информацию (выходной сигнал) считывают с ЖКИ преобразователя или с помощью аналогового выхода 4-20 мА. Для того, чтобы на ЖКИ отображалось достаточное количество знаков после запятой, необходимо в подменю число цифр после запятой (Number of Digits) меню дисплея Display Menu установить значение от 1 до 5, что соответствует числу знаков после запятой.

  • 5.3.3.3. Приведенную погрешность ур при измерении давления рассчитывают по следующей формуле (3):

    •100 %,

    (3)

i = 1,2,3,4,5, где Pj и Рэ{ - значение давления по показаниям расходомера и эталона (МПа), соответственно.

Здесь Рщ - верхнее значение датчика давления, МПа (изб).

  • 5.3.3.4. Результат испытаний считается положительным, если приведенная погрешность при измерении давления не превышает ±0,3%.

Если в состав расходомера входит внешний преобразователь давления, то он должен иметь действующее свидетельство о поверке или поверяем по Методике поверки на данный тип средства измерений

6 Оформление результатов поверки
  • 6.1. Положительные результаты первичной поверки оформляют записью в паспорте (раздел «Поверка»), с нанесением знака поверки.

  • 6.2. Положительные результаты периодической поверки расходомера оформляют записью в паспорте (раздел «Поверка»), с нанесением знака поверки или оформление свидетельство о поверке, в соответствии с приказом №1815 от 02 июля.2015г.

  • 6.3. При отрицательных результатах поверки расходомер бракуют с выдачей извещения о непригодности с указанием причин непригодности.

  • 6.4. При проведении поверке оформляется протокол, рекомендованный формой приведенной в Приложении А.

ПРИЛОЖЕНИЕ А (Рекомендуемая)

Протокол первичной (периодической) поверки №______от__________

расходомера-корректора турбинного многопараметрического Trimeter-turbo М25

Методика поверки МП-2550-0278-2016,

№ в федеральном информационном фонде_________________________________________

Заводские номера составных частей___________________ Год выпуска________________

Принадлежит___________________________________________________________

Условия проведения поверки:     t =_________ Ратм =________________

Рабочие эталоны применяемые при поверке:________________________________________________

Проверка комплектности, маркировки и внешний осмотр

Соответствует              Не соответствует

(Лишнее вычеркнуть)

Опробование

Соответствует              Не соответствует

(Лишнее вычеркнуть)

Определение погрешности измерений расходомера:

1. Определение относительной погрешности расходомера при измерении объемного расхода

н/п

Значения расхода по расходомеру Trimeter-turbo М25, м3

Значения расхода по эталонной расходомерной установке, мЗ/ч

Значения относительной погрешности,%

Значения допускаемой относительной погрешности, %

1

2

3

4

5

2. Определение погрешности канала измерения температуры

н/п

Значения температуры по показаниям расходомера, °C

Значения температуры по эталонному термометру, °C

Значения абсолютной погрешности, °C

Значения допускаемой абсолютной погрешности, °C

1

2

3

4

5

2. Определение погрешности канала измерения давления

н/п

Значения давления по показаниям расходомера, МПа

Значения давления по эталонному грузопоршневому манометру, МПа

Значения приведенной погрешности, %

Значения допускаемой приведенной погрешности, %

1

2

3

4

5

Расходомер-корректор турбинный многопараметрический TriMeter-turbo М25

признан_____________________к эксплуатации.

(годен, не годен)

Дата поверки "____" ___________________20___г.

Поверитель___________________I______________________________/

(подпись)                    (Ф.И.О.)
