УТВЕРЖДАЮ

ФГУП

дм.директор*

.П.ХРлацов оа-р-нность №15 от 1 i кия 2016г.

Преобразователи осевого смещения ротора ПСОР-2 Методика поверки

МП 2511/0001-16

/О р (о          * I Ь

И.о. руководителя отдела геометрических измерений

Н.А. Кононова

2016 г.

1 Общие положения

Настоящая методика распространяется на преобразователи осевого смещения ротора ПСОР-2, изготовленные ООО «СИНКРОСС», г. Саратов (далее преобразователи), и устанавливает методы и средства их первичной и периодической поверок.

  • 1.2. Интервал между поверками - 1 год.

2 Операции поверки
  • 2.1. При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1

Наименование операции

№ п. МП

Проведение операции при поверке

Первичной

Периодической

Внешний осмотр

4.1

+

+

Опробование

4.2

+

+

Подтверждение соответствия программного обеспечения

4.3

+

+

Определение диапазона и основной относительной погрешности измерений

4.4

+

+

  • 2.2. При проведении поверки преобразователя должны применяться средства измерений, указанные в таблице 2.

Таблица 2

Номер пункта методики поверки

Наименование эталонного средства измерения или вспомогательного средства поверки, номер документа регламентирующего технические требования, метрологические и основные технические характеристики

4.4

Меры толщины покрытий МТ, регистрационный номер в ФИФ по ОЕИ № 50316-12;

устройство юстировочное;

миллиамперметр постоянного тока для измерения в диапазоне 4-20 мА с относительной погрешностью измерений не более ±0,05 %.

  • 2.3. Допускается применение средств поверки, не указанных в таблице 2, при условии, что они обеспечивают требуемую точность измерений.

  • 2.4. Требования безопасности.

  • 2.4.1. При проведении поверки необходимо соблюдать требования безопасности, предусмотренные «Межотраслевыми правилами по охране труда (безопасности) при эксплуатации электроустановок», и указаниям по технике безопасности, приведенным в эксплуатационной документации на средства поверки и поверяемые преобразователи.

  • 2.5. Условия поверки.

  • 2.5.1. При проведении поверки должны быть соблюдены нормальные условия измерений:

  • - диапазон температур окружающего воздуха, °C                      20±5;

  • - диапазон относительной влажности окружающего воздуха, %        60±20;

  • - диапазон атмосферного давления, кПа                             101,3±4.

3. Подготовка к проведению поверки
  • 3.1. Перед проведением поверки необходимо ознакомиться с технической документацией ООО «СИНКРОСС», г. Саратов.

  • 3.2. Выдержать преобразователь не менее 2 часов при условиях, указанных выше.

  • 3.3. Подготовить преобразователь к работе в соответствии с руководством по эксплуатации.

  • 4. Проведение поверки

4.1. Внешний осмотр

Внешний осмотр и проверка комплектности.

При внешнем осмотре должно быть установлено:

  • -    комплектность преобразователей в соответствии с руководством по эксплуатации;

  • -    отсутствие механических повреждений, влияющих на правильность его функционирования и метрологические характеристики;

  • -     наличие маркировки.

4.2. Опробование

При опробовании проверяют функционирование преобразователей в соответствии с требованиями, изложенными в документе СГВП2.008.002 РЭ «Преобразователь осевого смещения ротора ПСОР-2. Руководство по эксплуатации».

При опробовании проверяемого преобразователя необходимо провести следующие операции:

  • - подключить преобразователь в соответствии со схемами, приведенными в Приложении Б руководства по эксплуатации.

  • - поднести к рабочему торцу преобразователя металлический предмет (монету) на расстоянии от 1 до 3 мм.

Результат опробования считают положительным, если при перемещении металлического предмета в указанном диапазоне изменяются показания миллиамперметра или значение в регистре 1 программы «MTest».

4.3. Подтверждение соответствия программного обеспечения

Для идентификации программного обеспечения (далее — ПО) включают преобразователь в соответствии с документом СГВП2.008.002 РЭ «Преобразователь осевого смещения ротора ПСОР-2. Руководство по эксплуатации».

Идентификация ПО по номеру версии выполняется главном окне программы «MTest».

Идентификационные данные ПО должны соответствовать приведенным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ПСОР2

Номер версии (идентификационный номер) ПО

290715

з

* - номер версии ПО (соответствует дате изменения ПО в формате ддммгг) должен быть не ниже (в формате ддммгг) указанного в таблице 3.

4.4. Определение диапазона и основной относительной погрешности измерений.

Диапазон и основную относительную погрешность измерений определяют с помощью мер толщины покрытий МТ (далее мер).

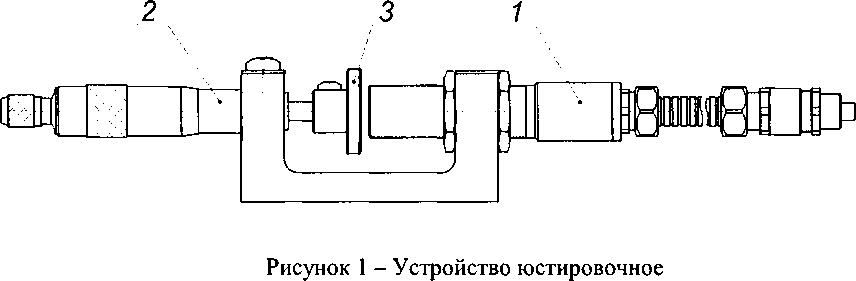

Для этого используют устройство юстировочное, приведенное на рис. 1.

1 - преобразователь осевого смещения ротора ПСОР-2; 2 - головка микрометрическая; 3 - образец металла ротора (мишень)

Меры, с номинальными значениями толщин, соответствующими началу, середине и концу диапазона измерений, размещают между мишенью и преобразователем и проводят измерения в соответствии с руководством по эксплуатации. Измеряют толщину меры не менее трех раз. Значения толщины меры определяют с помощью ПО или миллиамперметра, с пересчетом показаний в миллиметры.

Относительную погрешность измерений осевого смещения Лотн определяют по формуле:

лотн = Lu3M~Ld -юо%, (1)

где Lum - измеренное значение толщины меры,

Ld - действительное значение толщины меры.

За основную относительную погрешность измерений принимают максимальное полученное значение.

Диапазон и основная относительная погрешность измерений должны соответствовать значениям, приведенным в таблице 4.

Таблица 4

Наименование характеристики

Значение

Диапазон измерений, мм

от 1 до 3

Пределы допускаемой основной относительной погрешности измерений,%

±3

5. Оформление результатов поверки

Результаты поверки преобразователей оформляются протоколом установленной формы (приложение А). В случае положительных результатов выдается свидетельство о поверке. Знак поверки в виде наклейки и оттиска клейма наносится на свидетельство о поверке.

В случае отрицательных результатов по любому из вышеперечисленных пунктов преобразователь признается непригодным к применению. На него выдается извещение о непригодности с указанием причин.

Приложение А Форма протокола поверки (рекомендуемая)

Протокол №__________

Преобразователь осевого смещения ротора ПСОР-2 модификации______________

Зав. №________________________________________________________________

Дата поверки__________________________________________________________

Методика поверки______________________________________________________

Средства поверки

Наименование средства поверки, его заводской номер_________________________

Условия проведения поверки

Температура окружающего воздуха_______________________________________

Относительная влажность воздуха__________________________________________

Атмосферное давление__________________________________________________

Результаты поверки

Внешний осмотр_____________________________________________________

Опробование__________________________________________________________

Результаты идентификации ПО___________________________________________

Определение диапазона и основной относительной погрешности измерений____________________________________________________________

Преобразователь осевого смещения ротора ПСОР-2 модификации______________

(годен, не годен, указать причины)

Поверитель___________________________________ __________________

(фамилия, имя, отчество)                                (подпись)

6
